Źle rozmieszczone sensory potrafią piszczeć bez przeszkody, ignorować niski krawężnik albo reagować na asfalt. Montaż czujników parkowania wymaga więc nie tylko wywiercenia otworów, lecz także właściwego wyboru zestawu, poprowadzenia wiązki i sprawdzenia działania po złożeniu auta. Poniżej pokazuję, jak przeprowadzić instalację krok po kroku, ile może kosztować oraz kiedy lepiej zlecić ją warsztatowi.
Najważniejsze zasady decydujące o skutecznej instalacji
- Wysokość 45-65 cm nad podłożem zwykle zapewnia prawidłowy odczyt, ale zawsze trzeba sprawdzić instrukcję konkretnego zestawu.
- Rozstaw 30-50 cm pomaga ograniczyć martwe pola między sensorami.
- Do tylnego zderzaka najczęściej wystarczą 4 czujniki i sygnalizator dźwiękowy.
- Przed wierceniem trzeba sprawdzić, czy za zderzakiem nie ma belki, wiązki lub elementów konstrukcyjnych.
- Orientacyjny koszt prostego montażu wynosi 250-800 zł, zależnie od zestawu i samochodu.
Jaki system wybrać przed rozpoczęciem prac
Najprostszy zestaw składa się z sensorów ultradźwiękowych, centralki, przewodów i brzęczyka. Ultradźwięki odbijają się od przeszkody, a moduł przelicza czas powrotu fali na przybliżoną odległość. W codziennym parkowaniu najczęściej sprawdza się tylny zestaw z czterema czujnikami, który uruchamia się po włączeniu biegu wstecznego.
Jeżeli samochód jest długi, ma słabą widoczność do przodu albo często wjeżdża do ciasnego garażu, można rozważyć układ z ośmioma sensorami. Przednie czujniki powinny mieć osobny sposób aktywacji, na przykład przyciskiem, po naciśnięciu hamulca lub przy niskiej prędkości. Stałe działanie podczas jazdy może powodować irytujące alarmy.
Ultradźwiękowe czy elektromagnetyczne
| Rodzaj | Zalety | Ograniczenia |
|---|---|---|
| Ultradźwiękowe | Dokładny pomiar, szeroki wybór zestawów, łatwa diagnostyka | Wymagają wiercenia otworów w zderzaku i są wrażliwe na zabrudzenia |
| Elektromagnetyczne | Montaż bez klasycznych otworów, bardziej dyskretny wygląd | Nie każdy zestaw działa równie dobrze na różnych zderzakach, a wskazania bywają mniej precyzyjne |
W nowych samochodach trzeba dodatkowo sprawdzić zgodność z instalacją elektroniczną auta. Fabryczne radio, moduł komfortu lub magistrala CAN mogą wymagać dedykowanego interfejsu. Najtańszy uniwersalny komplet nie zawsze jest najtańszym rozwiązaniem, jeśli później trzeba dokupić dekoder albo usuwać błędy połączenia.
Przed zakupem sprawdzam średnicę otwornicy, sposób mocowania sensorów i zakres napięcia. Popularne otwory mają około 18-22 mm, lecz różnica kilku milimetrów może oznaczać luźny czujnik albo konieczność wymiany całego elementu.
Rozmieszczenie sensorów ma większe znaczenie niż cena zestawu
Najważniejszy etap odbywa się jeszcze przed użyciem wiertarki. Samochód powinien stać na równej powierzchni, a zderzak musi być czysty i ustawiony w normalnej pozycji. Zaznaczenia wykonuje się symetrycznie względem osi auta, zachowując podobną odległość od bocznych krawędzi.
W większości uniwersalnych instrukcji zaleca się umieszczenie czujników na wysokości 45-65 cm od podłoża. Zbyt niskie położenie sprzyja wykrywaniu ziemi, krawężników i nierówności, natomiast zbyt wysokie może pogorszyć reakcję na przeszkody znajdujące się blisko podłoża.
Przy czterech sensorach odległość między sąsiednimi punktami zwykle mieści się w przedziale 30-50 cm. Skrajne elementy nie powinny znajdować się tuż przy zaokrągleniu zderzaka, ponieważ ich pole pomiarowe może być skierowane na bok zamiast za samochód.
Co sprawdzić przed wierceniem
- czy w środku zderzaka nie biegnie wiązka elektryczna lub przewód czujnika fabrycznego,
- czy otwór nie trafi w belkę wzmacniającą, uchwyt albo absorber,
- czy powierzchnia w wybranym miejscu jest możliwie pionowa,
- czy producent nie wskazał konkretnych punktów montażowych,
- czy sensor będzie ustawiony zgodnie z oznaczeniem góra-dół.
Jeżeli zderzak ma przetłoczenia, listwę ochronną lub mocne zaokrąglenie, nie próbuję na siłę zachować identycznego rozstawu. Lepsza jest niewielka korekta położenia niż sensor zamontowany pod złym kątem. W niektórych modelach bezpieczniej jest zdjąć zderzak i obejrzeć jego tylną stronę przed wykonaniem otworów.
Jak przebiega instalacja krok po kroku
Do pracy potrzebne są między innymi otwornica z zestawu, taśma miernicza, marker, plastikowe ściągacze do tapicerki, próbnik lub multimetr oraz podstawowe narzędzia do demontażu osłon. Akumulator odłączam tylko wtedy, gdy wymaga tego instrukcja samochodu. W autach z rozbudowaną elektroniką trzeba wcześniej sprawdzić procedurę, ponieważ odłączenie zasilania może skasować ustawienia lub wywołać komunikaty błędów.
1. Przygotowanie i oznaczenie punktów
Myję zderzak i wyznaczam jego środek. Potem odmierzam punkty po obu stronach, sprawdzając ich wysokość względem podłoża, a nie względem dolnej krawędzi zderzaka. Ta różnica ma znaczenie, gdy zderzak jest mocno wyprofilowany.
2. Wiercenie otworów
Otwornicę prowadzę prostopadle do powierzchni zderzaka, z niewielką prędkością i bez mocnego dociskania. Krawędź otworu powinna być równa, bez poszarpanego lakieru. Nie powiększam otworu pilnikiem „na oko”, ponieważ sensor może później drgać lub wypadać.
Po wywierceniu otworów usuwam opiłki i sprawdzam, czy każdy sensor wchodzi z odpowiednim oporem. Jeśli element ma klin lub pierścień korygujący kąt, montuję go zgodnie z instrukcją, a nie według samego wyglądu.
3. Poprowadzenie przewodów
Przewody prowadzę od każdego sensora do wnętrza bagażnika przez istniejący przepust, jeśli jest dostępny. Nie zostawiam luźnych odcinków przy tłumiku, ostrych krawędziach ani ruchomych elementach zawieszenia. Nadmiar kabla warto spiąć tak, aby nie przenosił drgań na sensor.

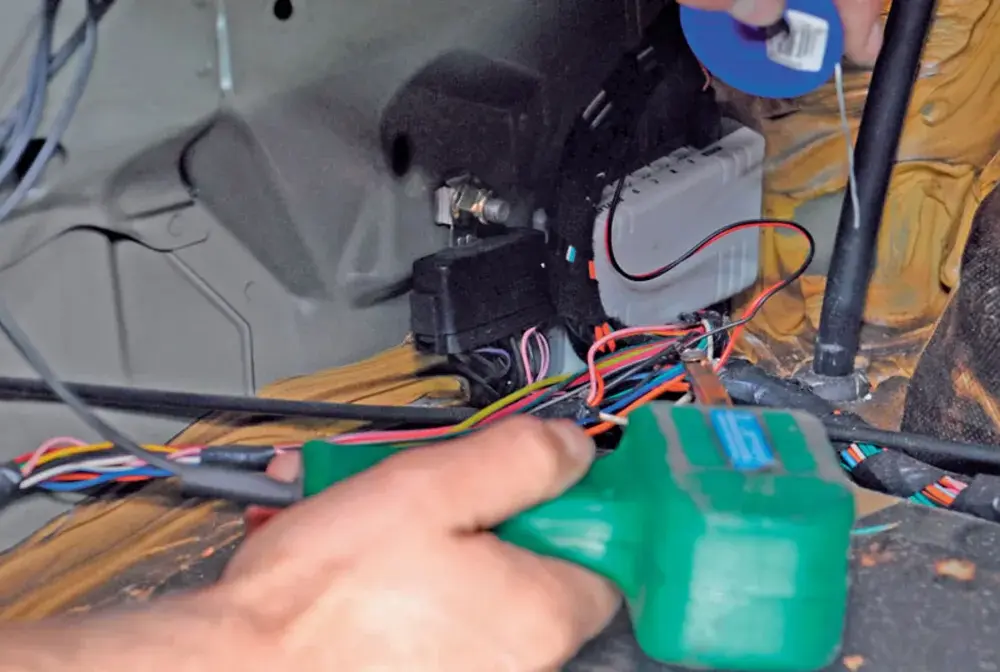

4. Podłączenie centralki i zasilania
Centralka zwykle trafia do suchej części bagażnika, z dala od wody i wysokiej temperatury. W tylnym systemie sygnał aktywacji najczęściej pobiera się ze światła cofania, ale sposób podłączenia zależy od konkretnego auta. Nie powinno się łączyć przewodów przypadkowymi skrętkami. Lepsze są szczelne złączki, lutowanie z izolacją albo rozwiązanie zalecane przez producenta.
W samochodach z instalacją CAN podłączenie do niewłaściwego przewodu może skutkować migotaniem lampy, błędami lub niestabilną pracą. Przy integracji z fabrycznym ekranem może być potrzebne kodowanie, dlatego taki wariant często opłaca się zlecić elektronikowi samochodowemu.
Przeczytaj również: Budowa sauny w domu i ogrodzie - Jak uniknąć kosztownych błędów?
5. Montaż sygnalizatora i test
Brzęczyk montuję w miejscu słyszalnym z kabiny, ale nie bezpośrednio przy elementach, które mogą przenosić drgania. Po złożeniu instalacji sprawdzam każdy sensor osobno, cofając się powoli w stronę dużej, stabilnej przeszkody.
Test wykonuję przy ścianie, słupku i niskim krawężniku. Sprawdzam również działanie na mokrym zderzaku, bo woda, błoto i lód mogą zmieniać odczyty. System wspomaga kierowcę, ale nie zastępuje lusterek, obserwacji otoczenia ani kontroli martwego pola.
Samodzielnie czy w warsztacie
Samodzielna instalacja ma sens, gdy samochód ma prostą instalację elektryczną, łatwo dostępny tylny zderzak i uniwersalny zestaw z czytelną instrukcją. Trzeba jednak dysponować otwornicą oraz zaakceptować ryzyko uszkodzenia lakieru. Błąd w jednym otworze może oznaczać koszt naprawy większy niż oszczędność na robociźnie.
W warsztacie podstawowa robocizna za tylny zestaw często wynosi około 100-300 zł. Zestaw z montażem może zamknąć się w granicach 350-800 zł, natomiast instalacja sensorów z przodu i z tyłu zwykle kosztuje około 670-980 zł. Cena rośnie, gdy trzeba demontować oba zderzaki, lakierować elementy albo integrować system z fabrycznym ekranem.
| Wariant | Orientacyjny koszt | Dla kogo |
|---|---|---|
| Tył, 4 sensory, sygnał dźwiękowy | 250-800 zł z zestawem | Dla większości samochodów miejskich i kompaktowych |
| Tył z wyświetlaczem | 350-900 zł | Dla kierowców, którzy wolą odczyt odległości niż sam dźwięk |
| Przód i tył, 8 sensorów | 670-980 zł lub więcej | Dla dużych aut i częstego parkowania w ciasnych miejscach |
| System z integracją fabryczną | Wycena indywidualna | Dla aut wymagających interfejsu CAN lub kodowania |
Do ceny może dojść lakierowanie sensorów, demontaż osłon, dodatkowy wyłącznik przednich czujników albo wymiana uszkodzonego elementu. Przed zleceniem pracy pytam, czy wycena obejmuje wiercenie, prowadzenie przewodów, test i ewentualne kodowanie. Sama kwota za „montaż” nie zawsze opisuje pełny zakres usługi.
Najczęstsze błędy i ograniczenia działania
Najczęstszy błąd to wiercenie bez sprawdzenia wnętrza zderzaka. Drugim jest montaż wszystkich sensorów na tej samej wysokości względem plastikowej krawędzi, mimo że zderzak opada lub ma różne poziomy. Zdarza się też odwrócenie czujnika albo pominięcie pierścienia korygującego.
- Fałszywe alarmy mogą wynikać z błota, lodu, wody lub złego kąta ustawienia.
- Brak reakcji jednego sensora często oznacza uszkodzoną wtyczkę, przewód albo źle osadzony element.
- Ciągły sygnał po włączeniu wstecznego może wskazywać na błąd zasilania lub zwarcie w wiązce.
- Czujniki mogą mieć problem z bardzo cienkimi, miękkimi albo pochłaniającymi dźwięk przeszkodami.
- Nie zawsze wykryją niski słupek, wystający hak holowniczy, siatkę, ukośną ścianę lub przeszkodę znajdującą się poza ich zasięgiem.
Uszkodzony lub odkształcony zderzak również zmienia geometrię pomiaru. Dlatego po stłuczce nie wystarczy sprawdzić, czy sensory fizycznie siedzą w otworach. Trzeba ponownie ocenić ich ustawienie i działanie, zwłaszcza gdy system zaczął alarmować bez wyraźnej przyczyny.
Przednie czujniki mają dodatkowe ograniczenie. Jeśli są aktywne przy każdym zatrzymaniu, mogą reagować na wysoką trawę, śnieg lub krawężnik podczas powolnej jazdy. Dobrze zaprojektowane sterowanie powinno pozwalać je wyłączyć albo ograniczać ich pracę do manewrów parkingowych.
Co sprawdzić przed odbiorem samochodu
Po zakończeniu montażu nie ograniczam kontroli do krótkiego cofnięcia pod ścianę. Sprawdzam kolejno wszystkie sensory, reakcję przy przeszkodzie z lewej i prawej strony oraz zachowanie systemu po włączeniu świateł, kierunkowskazów i innych odbiorników prądu.
- czy każdy sensor reaguje podobnie,
- czy sygnał narasta wraz ze zmniejszaniem odległości,
- czy brzęczyk jest słyszalny z miejsca kierowcy,
- czy przewody nie ocierają się o elementy nadwozia,
- czy po uruchomieniu auta nie pojawiają się komunikaty błędów.
Jeżeli zestaw pokazuje odległość na wyświetlaczu, traktuję ją jako wartość orientacyjną, a nie pomiar laboratoryjny. Najważniejsze jest przewidywalne ostrzeganie i brak fałszywych alarmów. Po pierwszym deszczu albo myciu samochodu dobrze powtórzyć test, bo dopiero wtedy wychodzą niedokładnie uszczelnione połączenia.
Dobrze zamontowany system zaczyna się od rozsądnych oczekiwań
Największą różnicę robią nie efektowne dodatki, lecz symetryczne rozmieszczenie, właściwa wysokość i solidne podłączenie. W prostym aucie tylny zestaw czterech sensorów zwykle wystarcza, a dopłata do przednich elementów ma sens głównie wtedy, gdy rzeczywiście ułatwiają codzienne manewrowanie.
Jeśli nie mam pewności co do instalacji elektrycznej albo za zderzakiem znajduje się skomplikowana konstrukcja, wybieram warsztat. Koszt fachowej pracy jest wtedy niewielki w porównaniu z poprawianiem źle wywierconego otworu, uszkodzeniem wiązki lub lakierowaniem całego elementu.
Po montażu nadal parkuję z normalną ostrożnością. Czujniki są pomocnikiem, nie dodatkowym zestawem oczu, a ich skuteczność zależy od czystości, pogody, kształtu przeszkody i prawidłowego ustawienia.
