Kiedy przewód antenowy okaże się za krótki albo zostanie przypadkowo przecięty, nie trzeba od razu wymieniać całej instalacji. Pytanie, jak połączyć kabel antenowy bez złączki, ma jednak sens tylko wtedy, gdy zachowamy ciągłość żyły środkowej i ekranowania. Poniżej pokazuję rozwiązanie awaryjne, jego ograniczenia oraz sytuacje, w których lepiej użyć klasycznego łącznika.
Najważniejsze zasady udanego połączenia przewodu antenowego
- Najlepszą metodą bez dedykowanego łącznika jest staranne lutowanie żyły i osobne odtworzenie ekranu.
- Kabel antenowy pracuje zwykle w torze 75 Ω, dlatego zwykłe skręcenie przewodów może pogorszyć odbiór.
- Nie wolno dopuścić, aby oplot zetknął się z żyłą centralną. Taki błąd może całkowicie przerwać sygnał.
- Połączenie wykonane bez złączki traktuj przede wszystkim jako naprawę awaryjną, szczególnie poza budynkiem.
- Po montażu sprawdź obraz, poziom sygnału i jakość odbioru na kilku kanałach.
Dlaczego kabel koncentryczny wymaga dokładności
Przewód antenowy nie jest zwykłym kablem dwużyłowym. W środku ma żyłę centralną, dielektryk, czyli izolację utrzymującą właściwą odległość, oraz metalowy ekran z folii i oplotu. Żyła przesyła sygnał, a ekran ogranicza wpływ zakłóceń i tworzy drugi tor elektryczny.
W domowych instalacjach telewizyjnych stosuje się najczęściej przewody o impedancji 75 Ω. Nie chodzi tu o opór mierzony zwykłym miernikiem, lecz o parametry całego toru sygnałowego. Gdy połączenie zmienia geometrię kabla, pojawiają się odbicia sygnału, tłumienie i zakłócenia.
Dlatego skręcenie dwóch żył, owinięcie ich taśmą izolacyjną i pozostawienie luźnego ekranu może chwilowo zadziałać, ale jest rozwiązaniem bardzo niepewnym. Przy mocnym sygnale naziemnym telewizja może działać poprawnie, natomiast przy słabszym sygnale DVB-T2 albo instalacji satelitarnej obraz zacznie zanikać.
Jak wykonać bezpośrednie połączenie krok po kroku
Do pracy przygotuj lutownicę o mocy około 40-60 W, cynę z topnikiem, ostry nóż lub ściągacz izolacji, szczypce, cienką rurkę termokurczliwą oraz taśmę miedzianą z przewodzącym klejem albo kawałek drobnego oplotu. Przyda się również miernik ustawiony na pomiar ciągłości.
1. Odłącz zasilanie instalacji
Wyjmij wtyczkę telewizora i dekodera z gniazdka. Jeżeli antena ma wzmacniacz, wyłącz także zasilacz antenowy. Taki przewód zwykle nie jest niebezpieczny jak instalacja 230 V, ale może mieć napięcie zasilające wzmacniacz, więc pracę zaczynam zawsze na całkowicie odłączonym kablu.
2. Przytnij i przygotuj oba końce
Utnij uszkodzone fragmenty równo, najlepiej prostopadle do osi przewodu. Z każdego końca zdejmij około 25-30 mm płaszcza zewnętrznego, uważając, aby nie przeciąć oplotu ani folii.
Odwiń ekran do tyłu i odsłoń mniej więcej 8-10 mm białego dielektryka. Z jego końca usuń izolację tak, aby żyła centralna wystawała na około 6-8 mm. Jeśli przewód ma folię, nie odrywaj jej bez potrzeby. W wielu kablach to właśnie folia zapewnia dużą część skuteczności ekranowania.
3. Połącz żyły centralne
Ustaw oba końce dokładnie w jednej osi. Żyły można lekko skrzyżować lub połączyć krótkim odcinkiem cienkiego drutu miedzianego, ale nie zostawiaj dużego zgrubienia. Rozgrzej miejsce lutownicą i nanieś tylko tyle cyny, ile potrzeba do uzyskania zwartego połączenia.
Po ostygnięciu sprawdź, czy lut nie ma ostrych końców. Następnie zaizoluj żyłę cienką rurką termokurczliwą. Nie używaj dużej ilości cyny, ponieważ ciężka, sztywna kropla może odkształcić dielektryk i utrudnić późniejsze odtworzenie właściwej geometrii przewodu.
4. Odtwórz ekranowanie
To najtrudniejszy fragment całej naprawy. Oplot z jednego końca połącz z oplotem drugiego końca, najlepiej przez owinięcie miejsca styku krótkim kawałkiem drobnej plecionki miedzianej i przylutowanie jej po obu stronach. Jeśli kabel ma folię, połącz ją za pomocą taśmy miedzianej z przewodzącym klejem.
Zwykła taśma aluminiowa z klejem izolacyjnym nie zawsze zapewni dobry kontakt elektryczny. Nie wystarczy też samo owinięcie ekranu taśmą. Ekran musi tworzyć możliwie ciągłą, zwartą osłonę wokół dielektryka, bez styku z żyłą centralną.
Przeczytaj również: Kotwy do murłaty fi 20: Wybór, montaż i błędy poradnik eksperta
5. Zabezpiecz całość mechanicznie
Na koniec przykryj połączenie rurką termokurczliwą o odpowiedniej średnicy. Przy montażu na zewnątrz użyj wersji z klejem albo dodatkowo zabezpiecz miejsce samowulkanizującą taśmą gumową. Wilgoć wnikająca do dielektryka potrafi powodować problemy długo po wykonaniu naprawy.
Które rozwiązania bez złączki mają sens
Nie każda metoda opisywana jako szybkie łączenie kabla antenowego jest równie użyteczna. Poniższe zestawienie pokazuje, czego można się spodziewać po poszczególnych wariantach.
| Metoda | Kiedy można ją zastosować | Ocena trwałości |
|---|---|---|
| Lutowanie żyły i ekranu | Awaryjna naprawa wewnątrz budynku | Średnia, zależna od jakości wykonania |
| Skręcenie żył i taśma izolacyjna | Chwilowy test instalacji | Niska |
| Zacisk śrubowy | Krótki test przy silnym sygnale | Niska, duże ryzyko strat |

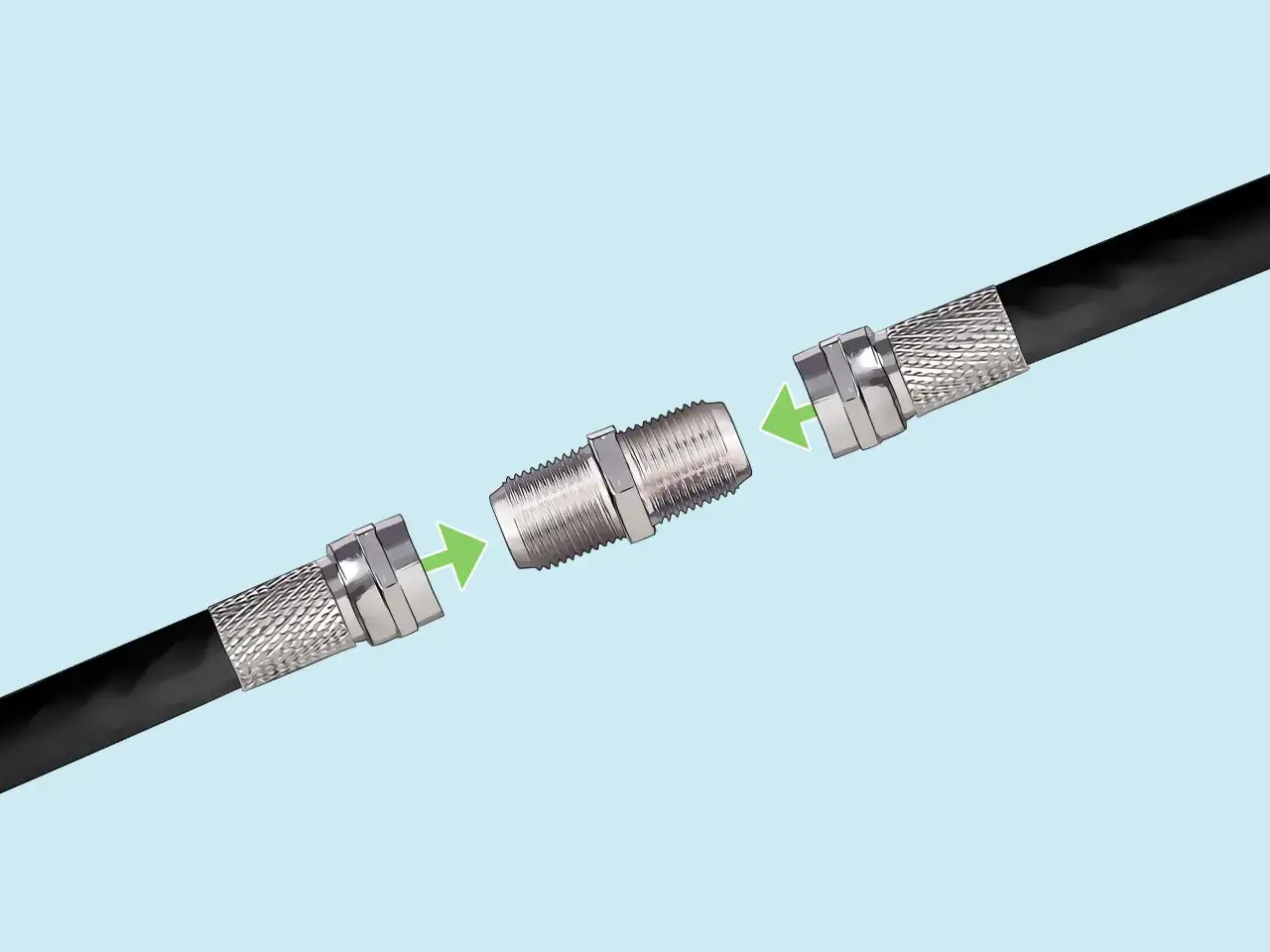

| Łącznik F-F i dwa wtyki F | Stałe przedłużenie przewodu | Wysoka przy poprawnym montażu |
Jeżeli nie masz lutownicy, zacisk śrubowy może pomóc tylko w sprawdzeniu, czy problem rzeczywiście leży w przeciętym kablu. W torze telewizyjnym takie połączenie ma nieciągłą geometrię i słabe ekranowanie. Do finalnego montażu nie polecam go nawet wtedy, gdy pierwszy obraz pojawi się bez zakłóceń.
Moja praktyczna zasada jest prosta: bez złączki lutuję wyłącznie wtedy, gdy liczy się szybkie przywrócenie działania, a przewód znajduje się w suchym i dostępnym miejscu. Jeśli kabel biegnie pod tynkiem, w suficie albo na elewacji, klasyczny łącznik lub wymiana całego odcinka będzie rozsądniejsza.
Kiedy taka naprawa może pogorszyć odbiór
Najwięcej problemów pojawia się przy długich trasach i słabym sygnale wejściowym. Dodatkowe połączenie zwiększa tłumienie, a źle odtworzony ekran może wpuszczać zakłócenia od zasilaczy, przewodów elektrycznych i urządzeń sieciowych.
Przy instalacji satelitarnej trzeba zachować szczególną ostrożność. Przewodem do konwertera płynie zasilanie sterujące, dlatego źle wykonany styk może nie tylko pogorszyć obraz, ale również zakłócić pracę konwertera. W takim przypadku połączenie bez właściwego złącza traktowałbym jako rozwiązanie tymczasowe.

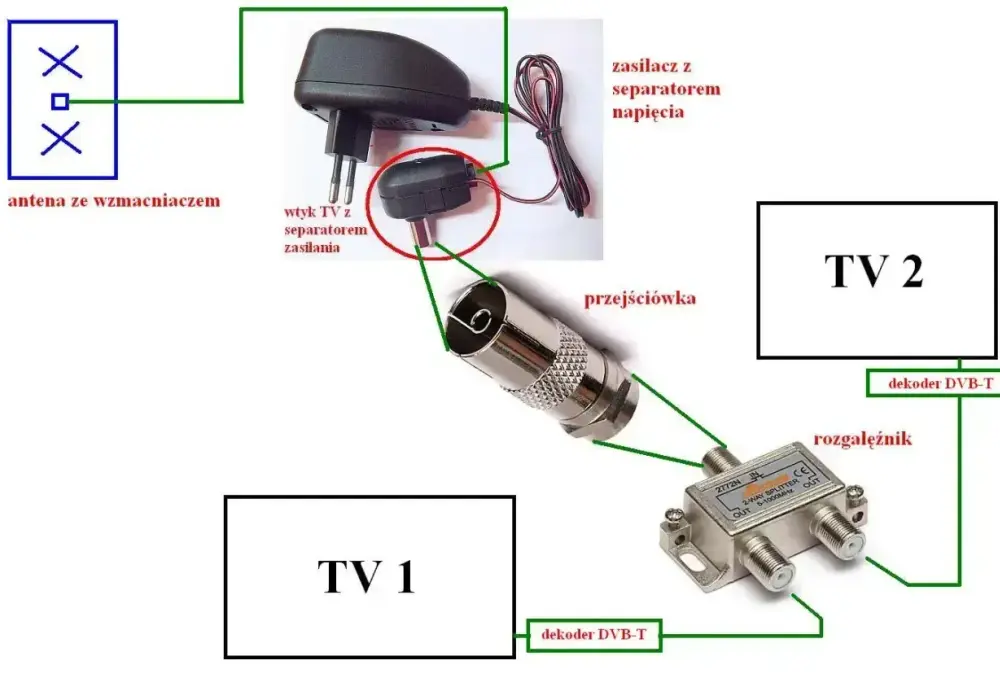

Podobnie jest z anteną naziemną wyposażoną we wzmacniacz. Po naprawie należy sprawdzić, czy zasilanie dociera do wzmacniacza. Zwarcie między żyłą centralną a ekranem może wyłączyć zasilacz antenowy albo sprawić, że odbiornik pokaże komunikat o braku sygnału.
Nie próbuj też łączyć przewodów o zupełnie innej konstrukcji, na przykład cienkiego kabla antenowego z grubym kablem satelitarnym, jeśli różnią się średnicą dielektryka i żyły. Najpewniejsze jest łączenie dwóch odcinków tego samego typu kabla 75 Ω.
Jak sprawdzić połączenie po montażu
Zanim podłączysz odbiornik, ustaw miernik na test ciągłości i sprawdź żyłę centralną od jednego końca przewodu do drugiego. Potem skontroluj ekran. Między żyłą a ekranem nie powinno być zwarcia, ponieważ oznaczałoby ono błąd w izolacji albo wystający drucik oplotu.
Po podłączeniu telewizora sprawdź nie tylko to, czy pojawia się obraz. Otwórz menu diagnostyczne i porównaj siłę oraz jakość sygnału na kilku multipleksach. Sama siła może wyglądać dobrze, podczas gdy jakość będzie niestabilna.
- Porusz delikatnie przewodem przy miejscu naprawy.
- Sprawdź odbiór po kilku minutach pracy.
- Przetestuj kanały o różnej częstotliwości.
- Przy antenie aktywnej sprawdź działanie zasilacza i wzmacniacza.
Jeśli obraz znika po poruszeniu kablem, połączenie jest mechanicznie za słabe. Gdy problem występuje tylko na części kanałów, podejrzewałbym przede wszystkim pogorszone ekranowanie albo zmianę parametrów toru, a nie sam telewizor.
Najrozsądniejsza decyzja przed zamknięciem ściany
Bezpośrednie lutowanie przewodu koncentrycznego może uratować instalację, ale wymaga staranności i nie daje takich samych warunków jak dobrze zamontowany łącznik. Do krótkiej naprawy wewnątrz mieszkania sprawdzi się całkiem dobrze, o ile zachowasz ekranowanie i zabezpieczysz miejsce przed wyrwaniem.
Jeżeli masz możliwość dokupienia elementów, wybierz dwa pasujące wtyki F oraz łącznik F-F. Koszt takiego zestawu jest zwykle niewielki w porównaniu z czasem poświęconym na poprawianie niestabilnego połączenia. Najgorszym wariantem pozostaje luźna skrętka owinięta taśmą, szczególnie przy kablu prowadzonym na zewnątrz.
Przed zakryciem przewodu tynkiem lub zabudową wykonaj test przez kilka godzin. Jeśli odbiór pozostaje stabilny, naprawa spełniła swoje zadanie, ale przy pierwszej kolejnej awarii najlepiej wymienić cały odcinek albo zamontować właściwe złącze.
