W puszce przyłączeniowej pojawia się pięć żył, a silnik ma tylko trzy zaciski fazowe i zacisk ochronny. W takiej sytuacji łatwo założyć, że każdy przewód trzeba gdzieś podłączyć, jednak piąta żyła często nie trafia do silnika. Pokażę, jak rozpoznać przewody, odczytać układ gwiazda-trójkąt, dobrać zabezpieczenia i bezpiecznie wykonać pierwsze uruchomienie.
Pięć żył w kablu nie oznacza pięciu przewodów zasilających silnik
- L1, L2 i L3 doprowadzają trzy fazy do uzwojeń.
- PE łączy się z obudową silnika i nie wolno go pomijać.
- N zwykle nie jest potrzebny przy bezpośrednim zasilaniu silnika trójfazowego.
- O rodzaju połączenia decydują tabliczka znamionowa i schemat producenta.
- Przed uruchomieniem trzeba sprawdzić kierunek obrotów, prąd i działanie zabezpieczenia przeciążeniowego.
Pięć żył nie oznacza pięciu zacisków silnika

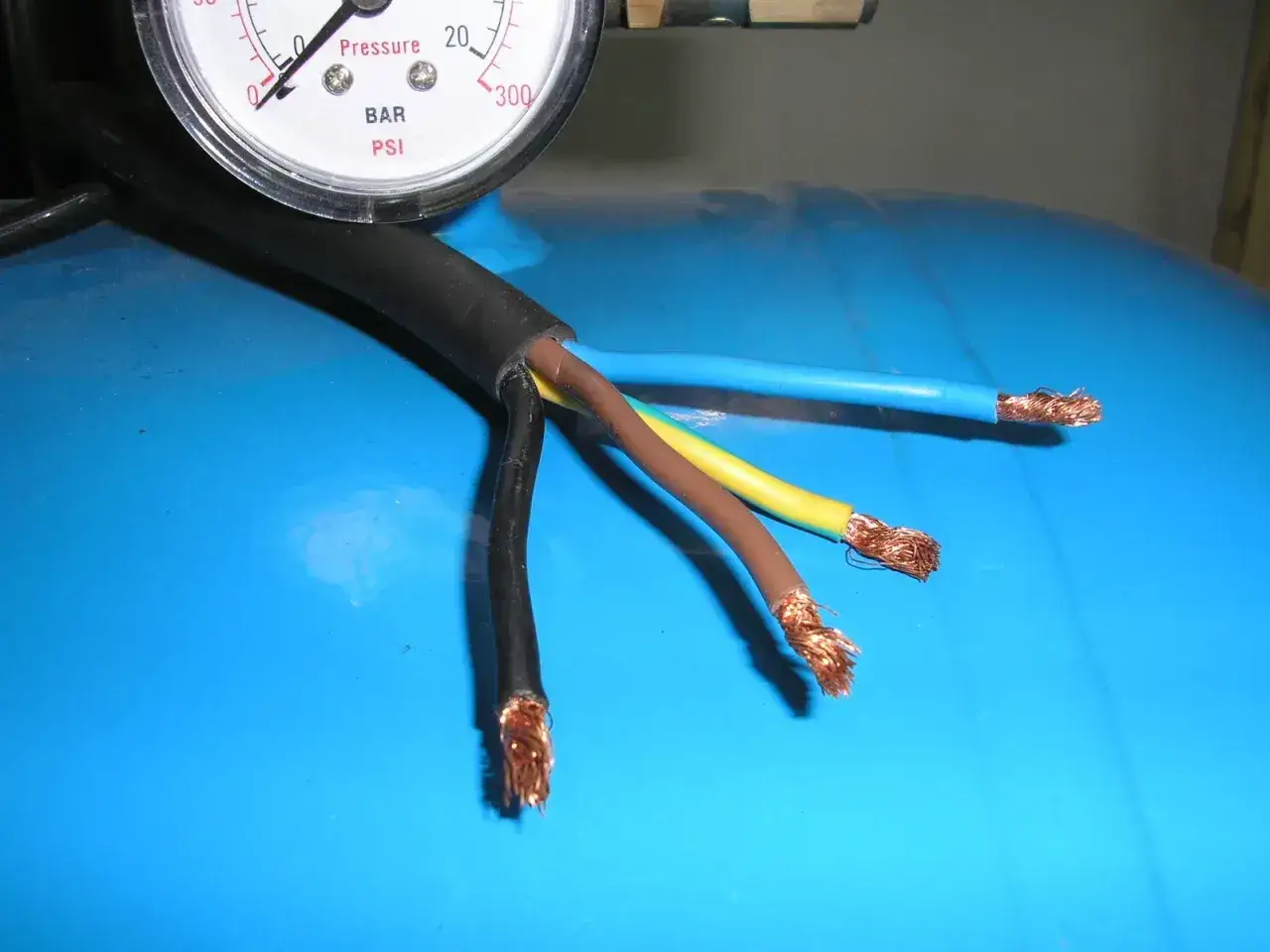

W typowej instalacji trójfazowej z przewodem pięciożyłowym występują żyły L1, L2, L3, N i PE. Silnik indukcyjny zasilany bezpośrednio z sieci 400 V zazwyczaj korzysta wyłącznie z trzech faz oraz przewodu ochronnego. Żyła neutralna N pozostaje niewykorzystana, chyba że konkretne urządzenie ma dodatkowe obwody, na przykład hamulec, grzałkę, sterowanie albo czujnik wymagający osobnego zasilania.
| Żyła | Funkcja | Typowe podłączenie |
|---|---|---|
| L1, L2, L3 | Trzy przewody fazowe | Zaciski U1, V1, W1 albo oznaczenia L1, L2, L3 |
| PE | Ochrona przeciwporażeniowa | Zacisk ochronny na obudowie silnika |
| N | Przewód neutralny | Zwykle niepodłączony do silnika trójfazowego |
Trzeba jednak rozróżnić pięciożyłowy kabel zasilający od silnika, z którego wyprowadzono pięć przewodów. W pompach i specjalistycznych napędach dodatkowa żyła może prowadzić do termistora, wyłącznika termicznego lub styku kontrolnego. Nie wolno rozpoznawać jej wyłącznie po kolorze. Liczy się opis na przewodzie, schemat w pokrywie puszki i instrukcja konkretnego modelu.
Przewód N nie może zostać połączony z PE ani z obudową silnika. Jeśli nie jest potrzebny, należy go zakończyć w sposób zabezpieczający przed przypadkowym dotknięciem i zwarciem.
Co sprawdzić przed otwarciem puszki przyłączeniowej
Najważniejszym dokumentem jest tabliczka znamionowa. Szukam na niej napięcia dla połączenia w trójkąt i gwiazdę, prądu znamionowego, częstotliwości, mocy oraz sposobu pracy. Sama moc silnika nie wystarcza do ustalenia połączenia.
Przykładowy zapis 230/400 V Δ/Y oznacza, że przy sieci 400 V silnik powinien pracować w gwieździe. Z kolei oznaczenie 400/690 V Δ/Y wskazuje na połączenie w trójkąt przy zasilaniu 400 V. Pomylenie tych wariantów może doprowadzić do nadmiernego prądu, przegrzania, zadziałania zabezpieczeń, a nawet uszkodzenia uzwojeń.
Odczytaj zaciski i mostki

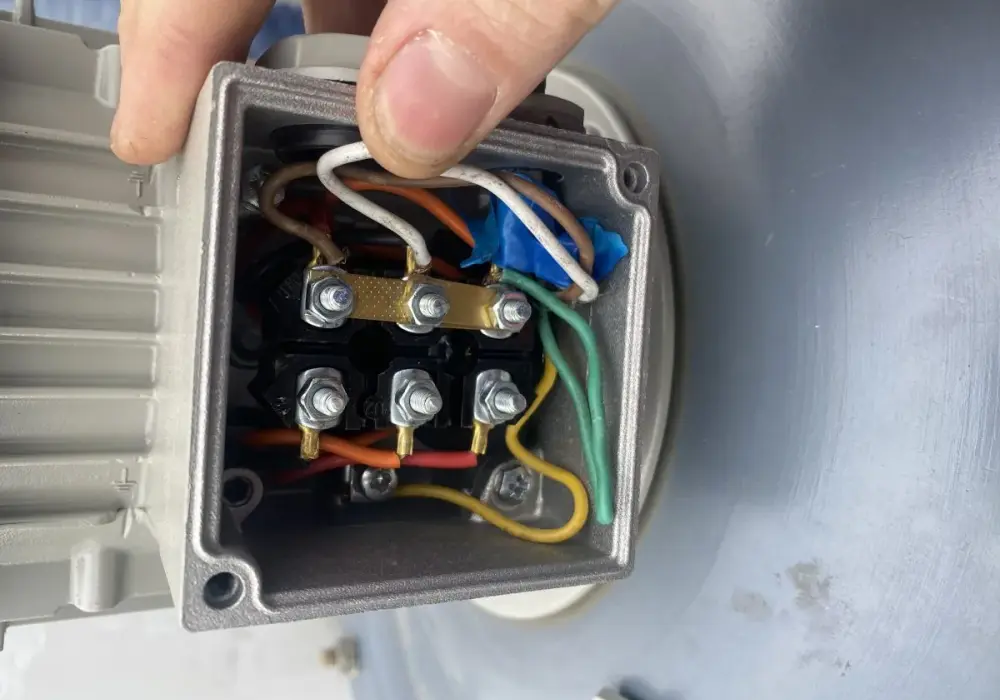

W silnikach z możliwością zmiany konfiguracji często znajduje się sześć zacisków: U1, V1, W1, U2, V2 i W2. Mostki nie są ozdobą ani elementem, który można ułożyć według własnego uznania. Ich położenie ustala sposób zasilania uzwojeń.
Jeśli w puszce nie ma czytelnego schematu, nie warto zgadywać na podstawie układu blaszek. W instrukcjach WEG spotyka się różne konfiguracje zależnie od liczby wyprowadzonych przewodów, liczby prędkości i rodzaju uzwojenia. Ten sam wygląd obudowy nie gwarantuje identycznego układu zacisków.
Przeczytaj również: Kotwa chemiczna: Ile schnie? Czas wiązania, błędy i sekrety montażu
Przygotuj bezpieczne odłączenie
Przed pracą wyłącz zabezpieczenie, zabezpiecz je przed przypadkowym załączeniem i sprawdź brak napięcia odpowiednim miernikiem dwubiegunowym. Sam wskaźnik neonowy albo bezprzewodowy próbnik nie daje wystarczającej pewności. Po odłączeniu trzeba także upewnić się, że napęd nie może uruchomić się z automatyki lub zdalnego sterowania.
W polskich przepisach montaż i przyłączanie urządzeń elektrycznych zalicza się do czynności eksploatacyjnych objętych wymaganiami kwalifikacyjnymi, choć istnieją określone wyjątki. Przy instalacji 400 V rozsądniej powierzyć pracę elektrykowi z odpowiednimi uprawnieniami niż traktować wyjątek jako zachętę do samodzielnego eksperymentowania.
Gwiazda czy trójkąt zależy od napięcia znamionowego
Połączenie gwiazdowe Y łączy końce trzech uzwojeń we wspólny punkt. Połączenie trójkątne Δ tworzy zamknięty obwód między uzwojeniami. Dla sieci 400 V wybór nie wynika z preferencji montażysty, lecz z informacji umieszczonej na tabliczce.
| Oznaczenie silnika | Sieć 400 V | Znaczenie praktyczne |
|---|---|---|
| 230/400 V Δ/Y | Gwiazda Y | Każde uzwojenie otrzymuje właściwe napięcie robocze |
| 400/690 V Δ/Y | Trójkąt Δ | Silnik jest przeznaczony do pracy przy 400 V w trójkącie |
| Brak czytelnej tabliczki | Nie podłączać na próbę | Potrzebna jest dokumentacja lub identyfikacja przez fachowca |
W typowym układzie zacisków spotykanym w silnikach IEC, dla gwiazdy końce uzwojeń U2, V2 i W2 są połączone razem, a fazy trafiają do U1, V1 i W1. W trójkącie mostki łączą pary zacisków zgodnie ze schematem producenta. Nie traktuj tego opisu jako zamiennika rysunku z tabliczki, ponieważ kolejność zacisków może być ułożona inaczej.
Przewód ochronny PE podłącza się do osobnego zacisku oznaczonego symbolem uziemienia. Powinien mieć ciągłość aż do szyny ochronnej instalacji. Nie prowadzi się go przez wyłącznik silnikowy, nie używa jako przewodu roboczego i nie zastępuje nim przewodu neutralnego.
Jak wykonać podłączenie i pierwsze uruchomienie
Po sprawdzeniu dokumentacji można przejść do montażu. W praktyce najwięcej problemów powodują nie same zaciski, lecz pominięte zabezpieczenia, źle dokręcone końcówki i uruchomienie napędu bez kontroli kierunku obrotów.
- Sprawdź przewód, jego przekrój, stan izolacji, sposób prowadzenia i zgodność z warunkami pracy silnika.
- Podłącz L1, L2 i L3 do zacisków wskazanych na schemacie silnika, po uprzednim ustawieniu mostków Y albo Δ.
- Podłącz PE do zacisku ochronnego na obudowie. Połączenie powinno być mechanicznie pewne i zabezpieczone przed wyrwaniem.
- Nie podłączaj N, jeśli instrukcja silnika nie przewiduje dla niego konkretnej funkcji. Nie zostawiaj go jednak z luźną, odsłoniętą końcówką.
- Dokręć zaciski zgodnie z momentem podanym przez producenta. Zbyt luźne połączenie grzeje się, a zbyt mocne może uszkodzić zacisk.
- Ustaw wyłącznik silnikowy lub przekaźnik przeciążeniowy na prąd znamionowy z tabliczki, a nie na wartość zabezpieczenia nadprądowego.
- Wykonaj krótkie uruchomienie kontrolne. Jeśli kierunek obrotów jest niewłaściwy, po ponownym odłączeniu napięcia zamień miejscami dowolne dwie fazy.
Przy pierwszym teście najlepiej odłączyć napędzane urządzenie, jeśli konstrukcja na to pozwala. Obserwuję wtedy, czy wirnik startuje płynnie, czy nie ma nietypowego buczenia i czy silnik nie pobiera zbyt dużego prądu. Natychmiastowe wyłączenie jest właściwą reakcją na głośne drgania, zapach przegrzanej izolacji, brak rozruchu albo szybkie zadziałanie zabezpieczenia.
Po krótkiej pracy warto zmierzyć prąd w każdej fazie i porównać wyniki z tabliczką znamionową oraz instrukcją. Nierównomierność prądów może wskazywać na złą kolejność lub jakość faz, problem z zaciskiem, uszkodzenie uzwojenia albo przeciążenie mechaniczne.
Najczęstsze błędy przy pięciożyłowym zasilaniu
- Podłączanie N do silnika na siłę. Silnik trójfazowy zwykle nie potrzebuje przewodu neutralnego, a dodatkowe połączenie może być niebezpieczne.
- Łączenie N z PE w puszce silnika. To nieprawidłowe rozwiązanie i narusza funkcję przewodu ochronnego.
- Wybór gwiazdy lub trójkąta bez odczytania tabliczki. Ten błąd często kończy się przegrzewaniem uzwojeń.
- Rozpoznawanie przewodów wyłącznie po kolorach. W starych, naprawianych lub niestandardowych instalacjach kolory mogą nie odpowiadać funkcji.
- Podłączenie PE przez aparat sterujący. Przewód ochronny powinien zachować ciągłość także wtedy, gdy silnik jest wyłączony.
- Ustawienie zabezpieczenia według mocy silnika zamiast według prądu z tabliczki. Moc jest tylko punktem orientacyjnym.
- Sprawdzanie kierunku obrotów pod pełnym obciążeniem. Krótki test bez obciążenia ogranicza ryzyko uszkodzenia pompy, wentylatora lub przekładni.
Jeżeli silnik ma pięć wyprowadzonych żył, a nie jest zasilany pięciożyłowym kablem, sytuacja wymaga dodatkowej ostrożności. Dwie żyły mogą należeć do zabezpieczenia termicznego lub czujnika, dlatego ich podłączenie do L1, L2 albo L3 mogłoby zniszczyć element kontrolny.
Co zrobić, gdy schemat albo tabliczka są nieczytelne
W takiej sytuacji nie wykonuję próbnego podłączenia „na chwilę”. Potrzebne są dane z instrukcji, dokumentacja producenta, pomiary uzwojeń i sprawdzenie ciągłości przewodu ochronnego. Sam pomiar rezystancji nie zawsze wystarcza do oceny stanu izolacji, dlatego przy starszych silnikach przydaje się pomiar rezystancji izolacji odpowiednim miernikiem.
Jeśli nie wiadomo, czy piąta żyła jest neutralna, ochronna czy pomocnicza, silnik powinien pozostać odłączony. Koszt identyfikacji i pomiarów jest niewielki w porównaniu z ceną przezwojenia silnika, uszkodzenia falownika albo naprawy instalacji.
Najbezpieczniejsza zasada brzmi prosto: trzy fazy podłącza się według schematu, PE prowadzi na obudowę, a N wykorzystuje tylko wtedy, gdy producent wyraźnie przewidział dla niego funkcję. Przy braku pewnych oznaczeń montaż i pomiary powinien wykonać elektryk z odpowiednimi kwalifikacjami, bo w instalacji trójfazowej jeden błędny mostek może być kosztowniejszy niż cała usługa fachowca.
