Wymiana lampy sufitowej wygląda niepozornie, ale jeden błędnie rozpoznany przewód może skończyć się zwarciem albo porażeniem. Pytanie, jak podłączyć lampę, wymaga więc odpowiedzi obejmującej nie tylko kolejność prac, lecz także sprawdzenie instalacji, dobór mocowania i rozpoznanie sytuacji, w których lepiej wezwać elektryka.
Bezpieczne podłączenie lampy zaczyna się od instalacji, nie od przewodów
- Wyłącz bezpiecznik obwodu i potwierdź brak napięcia testerem dwubiegunowym.
- L oznacza przewód fazowy, N neutralny, a PE ochronny.
- Kolor izolacji nie daje pełnej pewności, szczególnie w starej instalacji.
- Oprawę metalową podłącz do PE, a w lampie klasy II przewód ochronny pozostaw osobno zaizolowany.
- Przy przewodach aluminiowych, niejasnym układzie lub braku ochrony skorzystaj z pomocy elektryka.
Jak przygotować miejsce do montażu lampy
Zanim dotknę przewodów, wyłączam wyłącznik nadprądowy odpowiedzialny za dany obwód. Samo wyłączenie światła na ścianie nie wystarcza, ponieważ przewody w punkcie sufitowym nadal mogą być pod napięciem. Po odłączeniu zasilania sprawdzam jego brak testerem dwubiegunowym, a nie wyłącznie bezdotykowym próbnikiem.
Do pracy przydadzą się wkrętak, szczypce, tester napięcia, złączka dopasowana do rodzaju przewodów oraz kołki odpowiednie do sufitu. Przy wierceniu zachowuję szczególną ostrożność, bo przewody mogą przebiegać w stropie lub pod tynkiem. Nie wiercę w ciemno w pobliżu istniejącego punktu zasilania.
Najpierw demontuję starą oprawę, robiąc zdjęcie istniejącego układu. Potem sprawdzam, czy nowa lampa ma uchwyt, płytkę montażową albo wspornik i czy sufit wytrzyma jej ciężar. W przypadku ciężkiego żyrandola zwykłe kołki do pustej płyty gipsowej mogą nie wystarczyć.
Co oznaczają przewody L, N i PE
W nowoczesnej instalacji najczęściej spotkasz trzy żyły. Przewód L doprowadza fazę, N jest przewodem neutralnym, a PE ochronnym, który zabezpiecza użytkownika w razie uszkodzenia izolacji oprawy.
| Oznaczenie | Typowy kolor | Połączenie w lampie |
|---|---|---|
| L | Brązowy lub czarny | Zacisk L albo przewód fazowy oprawy |
| N | Niebieski | Zacisk N albo przewód neutralny oprawy |
| PE | Żółto-zielony | Zacisk ochronny oznaczony symbolem uziemienia |
Kolory są wskazówką, nie dowodem. W starych mieszkaniach przewody mogły być oznaczone inaczej, a po wcześniejszych przeróbkach nawet poprawny kolor nie musi oznaczać właściwej funkcji. Nie łącz przewodu PE z N i nie zakładaj, że niebieska żyła zawsze jest neutralna bez pomiaru lub pewnej dokumentacji.

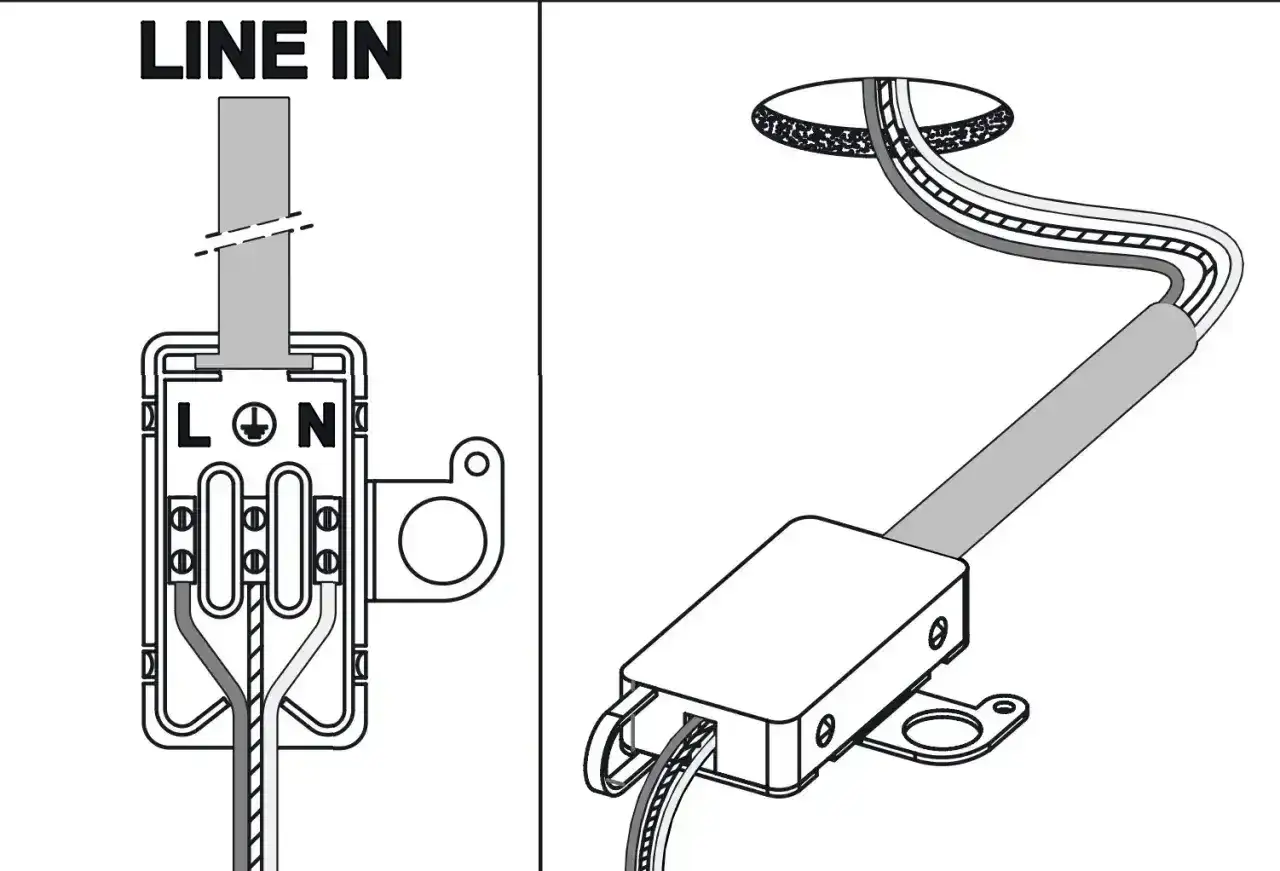

Podłączenie lampy krok po kroku
- Odłącz zasilanie wyłącznikiem nadprądowym i zabezpiecz rozdzielnicę przed przypadkowym włączeniem.
- Sprawdź testerem dwubiegunowym, czy w punkcie sufitowym rzeczywiście nie ma napięcia.
- Przymocuj uchwyt lampy, dobierając kołki do betonu, cegły, drewna albo płyty gipsowo-kartonowej.
- Przygotuj końce przewodów. Izolacja powinna być zdjęta tylko na długości wymaganej przez złączkę, zwykle około 8-12 mm, zgodnie z jej instrukcją.
- Połącz przewody według oznaczeń. L trafia do L, N do N, a PE do zacisku ochronnego oprawy.
- Ułóż złączkę i przewody tak, aby nie były zgniecione przez maskownicę. Dopiero potem zamocuj klosz i włącz zasilanie.
Do łączenia stosuję certyfikowane złączki sprężynowe albo kostkę zaciskową, zawsze zgodnie z przekrojem i materiałem przewodu. Skręcanie żył i owijanie ich taśmą to rozwiązanie prowizoryczne, które z czasem może się poluzować. Najwięcej problemów bierze się właśnie z luźnego styku, a nie z samej lampy.
Po uruchomieniu obserwuję, czy oprawa świeci stabilnie, nie iskrzy i nie nagrzewa złączki. Jeżeli pojawia się zapach spalenizny, trzaski, migotanie albo wyzwala się zabezpieczenie, natychmiast wyłączam obwód i nie wykonuję kolejnych prób.
Różne lampy wymagają różnych połączeń
Oprawa z dwoma przewodami
Wiele lamp z tworzywa sztucznego lub opraw oznaczonych symbolem dwóch kwadratów należy do klasy II ochronności. Takie modele nie mają zacisku PE. Przewód ochronny z sufitu nie może zostać obcięty ani połączony z żadną inną żyłą, lecz powinien zostać osobno zabezpieczony w złączce i ułożony w puszce.
Lampa metalowa z trzema przewodami
Metalowa oprawa z zaciskiem ochronnym wymaga podłączenia wszystkich trzech funkcji. Żyła żółto-zielona trafia do oznaczonego zacisku PE, ponieważ w razie przebicia ma odprowadzić prąd i umożliwić zadziałanie zabezpieczenia. Brak przewodu ochronnego w punkcie sufitowym jest powodem, aby nie montować takiej lampy samodzielnie.
Żyrandol na dwa obwody
Żyrandol z dwiema sekcjami może mieć dwa przewody fazowe, na przykład L1 i L2, dzięki czemu osobny klawisz włącznika steruje inną grupą żarówek. Nie wolno łączyć obu faz na chybił trafił. Jeżeli z sufitu wychodzi tylko jedna faza sterowana, druga sekcja może wymagać osobnego przewodu lub pozostanie sterowana razem z pierwszą.
Przeczytaj również: Złączki WAGO - Jak dobrać model i uniknąć błędów w montażu?
Oprawa LED z zasilaczem
W plafonie LED z zewnętrznym zasilaczem przewody sieciowe podłącza się do zacisków wejściowych oznaczonych zwykle jako L i N. Wyjście zasilacza prowadzi do modułu LED i nie jest miejscem do podłączenia instalacji 230 V. Zasilacza nie należy omijać, chyba że producent wyraźnie przewidział inne rozwiązanie.
Typowe błędy i sytuacje, w których kończę montaż
Nie podejmuję samodzielnej pracy, gdy przewody są zwęglone, kruche, bardzo krótkie albo występuje więcej żył, niż wynika ze schematu lampy. Tak samo postępuję przy instalacji aluminiowej, śladach przegrzania i braku pewności, który przewód jest fazowy. Niejasny układ to sygnał do pomiaru, a nie zachęta do kolejnego zgadywania.
- Nie sprawdzam napięcia wyłącznie próbnikiem neonowym lub bezdotykowym.
- Nie wykorzystuję przewodu ochronnego jako neutralnego.
- Nie chowam luźnych połączeń pod maskownicą bez właściwej złączki.
- Nie montuję ciężkiej oprawy na kołkach niedostosowanych do rodzaju sufitu.
- Nie dotykam przewodów przed ponownym sprawdzeniem obwodu po zmianie położenia bezpiecznika.
Jeśli trzeba zmienić instalację, doprowadzić przewód PE, rozdzielić obwody albo naprawić puszkę, potrzebne są kwalifikacje i pomiary. W takiej sytuacji koszt wizyty elektryka jest rozsądniejszy niż ryzyko uszkodzenia oprawy, pożaru lub porażenia. Sam montaż mechaniczny można przygotować wcześniej, ale połączenie elektryczne powinien wykonać fachowiec, gdy instalacja nie jest jednoznaczna.
Co sprawdzić przed zamknięciem maskownicy
Przed przykręceniem ostatniego elementu oglądam każde połączenie i lekko sprawdzam, czy przewód nie wysuwa się ze złączki. Upewniam się też, że żadna odsłonięta żyła nie dotyka metalowej obudowy, uchwytu ani sąsiedniego zacisku.
Dobrym nawykiem jest pozostawienie krótkiego zapasu przewodu w puszce. Ułatwi on późniejszą wymianę lampy i ograniczy ryzyko wyrwania żyły przy kolejnych pracach. Najbezpieczniejszy montaż jest odwracalny, opisany i wykonany zgodnie ze schematem producenta, a nie tylko „tak jak poprzednio”.
Jeżeli po włączeniu światło działa bez migotania, zabezpieczenie nie wyzwala się, a oprawa jest stabilna, montaż można uznać za zakończony. Gdy choć jeden z tych warunków nie jest spełniony, wyłączam zasilanie i wracam do diagnostyki zamiast maskować problem kloszem.
