Podłączenie silnika trójfazowego na cztery żyły wygląda prosto tylko na pierwszy rzut oka. W praktyce najczęściej trzeba rozstrzygnąć trzy rzeczy: czy czwarta żyła to przewód ochronny, czy przewód roboczy, jak odczytać tabliczkę znamionową oraz czy silnik ma pracować w gwieździe, czy w trójkącie. W tym artykule pokazuję to tak, jak robię to przy realnym montażu: bez zgadywania, za to z jasnym schematem i typowymi pułapkami.
Najkrótsza droga do poprawnego podłączenia silnika trójfazowego
- Najczęściej cztery przewody oznaczają trzy fazy i PE, czyli zasilanie + ochronę obudowy.
- Neutralny N zwykle nie zasila uzwojeń silnika; bywa potrzebny tylko dla osprzętu, na przykład hamulca albo czujników.
- Dobór gwiazdy lub trójkąta zależy od tabliczki znamionowej, a nie od koloru przewodów.
- Na sieci 3×400 V najczęściej spotkasz układ 230/400 V w gwieździe albo 400/690 V w trójkącie.
- Zmiana kierunku obrotów polega na zamianie dwóch faz, nigdy nie rusza się przewodu ochronnego.
- Jeśli brakuje schematu w puszce albo masz układ TN-C/PEN, lepiej przerwać montaż i zweryfikować instalację.
Co oznaczają cztery przewody przy silniku trójfazowym
Jeżeli w kablu do silnika widzisz cztery żyły, w praktyce najczęściej chodzi o trzy fazy i przewód ochronny PE. To właśnie ten czwarty przewód odpowiada za bezpieczeństwo obudowy, a nie za pracę uzwojeń. Sam silnik trójfazowy nie potrzebuje przewodu neutralnego N do normalnej pracy, bo zasilany jest napięciem międzyfazowym.
Najczęściej chodzi o trzy fazy i przewód ochronny
W typowym układzie zasilania masz L1, L2, L3 oraz PE. Fazy trafiają na zaciski uzwojeń, a PE do zacisku ochronnego na obudowie lub w puszce zaciskowej. To podstawowy układ spotykany przy pompach, wentylatorach, bramach garażowych, mieszarkach i innych napędach montowanych w budynkach.
Kiedy pojawia się dodatkowa żyła robocza
Jeśli silnik ma hamulec, czujnik temperatury, wyłącznik termiczny albo dodatkowe sterowanie, może pojawić się kolejny przewód roboczy. Wtedy nie wolno zakładać, że to „zapasowa faza”. Tę żyłę prowadzi się zgodnie ze schematem producenta, bo bywa ona częścią obwodu pomocniczego, a nie samego uzwojenia.
Jeżeli masz tylko cztery żyły i jedna z nich nie jest PE, zatrzymuję się i sprawdzam dokumentację. To ważne, bo od tego zależy dalszy schemat połączeń oraz to, czy instalacja jest w ogóle kompletna. Naturalnym następnym krokiem jest odczytanie tabliczki znamionowej i układu zacisków.
Co sprawdzam na tabliczce znamionowej i w puszce
Zanim cokolwiek podłączę, patrzę na tabliczkę znamionową i na pokrywę puszki zaciskowej. To dwa miejsca, które podają więcej niż kolor izolacji. Najważniejsze są napięcia znamionowe, sposób połączenia i oznaczenia zacisków. W silnikach IEC najczęściej spotkasz układ U1, V1, W1 oraz U2, V2, W2, a osobno zacisk PE dla obudowy.
| Co widzę na tabliczce | Co to zwykle oznacza na sieci 3×400 V | Jak do tego podchodzę |
|---|---|---|
| 230/400 V | Silnik pracuje w gwieździe | Fazy trafiają na U1, V1, W1, a końce uzwojeń są zmostkowane |
| 400/690 V | Silnik pracuje w trójkącie | Sprawdzam mostki zgodne z diagramem w puszce |
| Jedna wartość napięcia | Zależnie od projektu i producenta | Nie zgaduję, tylko korzystam ze schematu i instrukcji |
| Brak schematu połączeń | Podwyższone ryzyko błędu | Weryfikuję dokumentację albo konsultuję montaż |
W praktyce najwięcej problemów robi nie sam silnik, tylko pośpiech przy odczycie oznaczeń. Jeśli schemat w pokrywie puszki jest czytelny, trzymam się go, a nie pamięci „na oko”. To prowadzi wprost do najważniejszej części: jak wygląda samo połączenie w puszce zaciskowej.

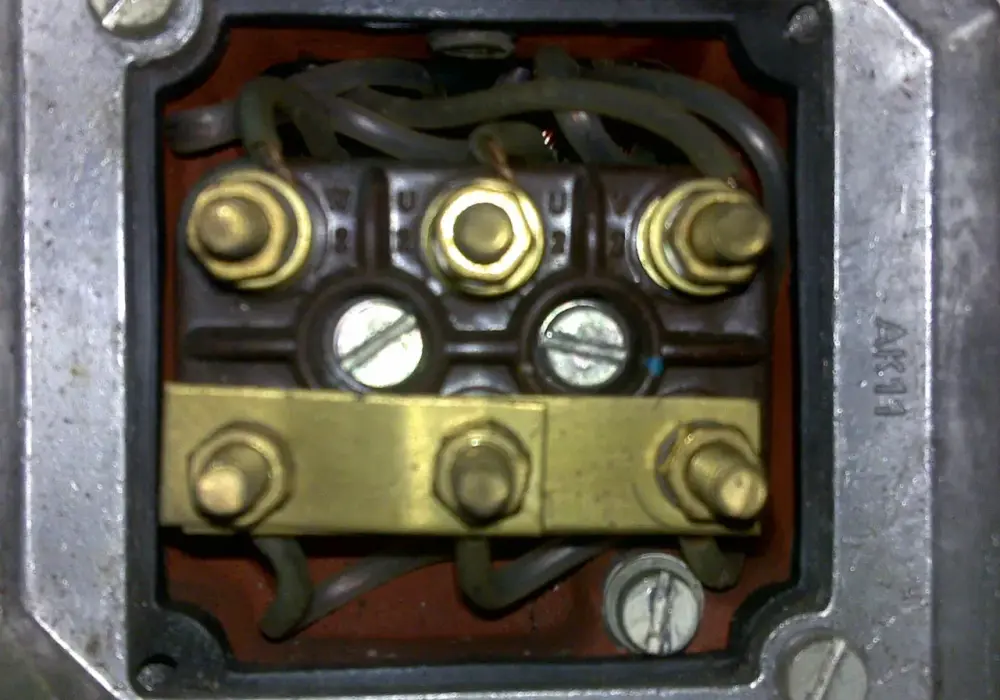

Jak wygląda schemat połączenia w puszce zaciskowej
W większości silników z sześcioma zaciskami schemat jest prosty, ale tylko wtedy, gdy rozumiesz logikę połączenia. Zaciski U1, V1 i W1 to jeden koniec uzwojeń, a U2, V2 i W2 to drugi. Zależnie od napięcia i układu sieci tworzysz z nich gwiazdę albo trójkąt.
Połączenie w gwiazdę
W gwieździe fazy zasilające podaje się zwykle na U1, V1 i W1, a końce uzwojeń łączy się razem w jeden punkt wspólny. Takie połączenie stosuję, gdy tabliczka silnika wskazuje 230/400 V i pracuję na standardowej sieci 3×400 V. Wtedy każde uzwojenie dostaje napięcie odpowiednie dla tej konfiguracji.
- L1 trafia na U1.
- L2 trafia na V1.
- L3 trafia na W1.
- U2, V2 i W2 są zmostkowane razem.
- PE trafia na zacisk ochronny obudowy.
Przeczytaj również: Montaż szafy przesuwnej: Cennik od 200 zł. Uniknij ukrytych kosztów!
Połączenie w trójkąt
W trójkącie uzwojenia zamykają pętlę, a mostki tworzą połączenie między końcem jednego uzwojenia a początkiem kolejnego. Taki układ wybieram wtedy, gdy silnik jest przystosowany do pracy 400/690 V i ma pracować na sieci 3×400 V. Tu szczególnie ważny jest dokładny schemat z pokrywy puszki, bo układ mostków musi być zgodny z terminalami.
- Jedna faza trafia na U1, druga na V1, trzecia na W1.
- Mostki łączą odpowiednie końce uzwojeń tak, by powstał zamknięty obwód trójkąta.
- PE pozostaje osobno i nie bierze udziału w pracy uzwojeń.
Najważniejsza zasada jest stała: przewód ochronny nie zastępuje żadnego z przewodów fazowych, a neutralny nie jest „brakującą fazą”. Jeśli po otwarciu puszki widzisz układ, którego nie umiesz jednoznacznie przypisać do Y albo Δ, nie podłączam silnika „na próbę”. Najpierw sprawdzam napięcia i dokumentację. To prowadzi do pytania, który z tych dwóch układów wybrać w polskiej sieci 400 V.
Kiedy wybrać gwiazdę, a kiedy trójkąt
Na terenie Polski najczęściej pracuje się na sieci trójfazowej 3×400 V, więc decyzja zwykle sprowadza się do dopasowania tabliczki znamionowej do tego napięcia. Z mojego doświadczenia najlepiej działa prosta zasada: nie wybieram układu po kolorach przewodów, tylko po danych z tabliczki. To oszczędza uzwojenia, zabezpieczenia i czas poświęcony na szukanie przyczyny przegrzewania.
| Tabliczka silnika | Sieć 3×400 V | Najczęstszy wybór | Dlaczego to ma sens |
|---|---|---|---|
| 230/400 V | Tak | Gwiazda | Uzwojenia pracują przy właściwym napięciu |
| 400/690 V | Tak | Trójkąt | Silnik jest przygotowany do pracy z napięciem międzyfazowym |
| Brak czytelnego oznaczenia | Tak | Najpierw weryfikacja | Ryzyko błędnego połączenia jest zbyt duże |
W praktyce błędny dobór Y albo Δ kończy się zwykle trzema problemami: słabym momentem rozruchowym, nadmiernym grzaniem albo zadziałaniem zabezpieczenia. To nie jest drobna pomyłka montażowa, tylko błąd, który potrafi uszkodzić silnik albo osprzęt napędowy. Skoro wiadomo już, jaki układ wybrać, pora przejść do najczęstszych potknięć przy samym montażu.
Najczęstsze błędy przy montażu
Najwięcej awarii po podłączeniu nie bierze się z wad silnika, tylko z kilku powtarzalnych błędów. Widzę je regularnie w warsztatach, kotłowniach, małych pompowniach i przy napędach bramowych. Większość z nich da się wyłapać jeszcze przed pierwszym uruchomieniem.
| Błąd | Co się dzieje | Jak tego unikam |
|---|---|---|
| Zamiana PE z przewodem roboczym | Spada bezpieczeństwo obudowy | PE sprawdzam osobno i nie mieszam go z fazami ani z N |
| Zły wybór gwiazdy lub trójkąta | Silnik traci moment albo się grzeje | Porównuję schemat z tabliczką znamionową |
| Brak mostków w puszce | Silnik buczy, nie startuje lub pracuje nierówno | Kontroluję kompletność połączeń przed załączeniem |
| Zmiana faz bez wyłączenia zasilania | Ryzyko porażenia i uszkodzenia styków | Najpierw odłączam zasilanie i potwierdzam brak napięcia |
| Za słabe dokręcenie zacisków | Zaciski się grzeją i pojawiają się spadki napięcia | Dokręcam zgodnie z instrukcją producenta |
Jest jeszcze jeden błąd, który lubi wracać przy remontach i modernizacjach: traktowanie przewodu neutralnego jakby był obowiązkową częścią obwodu silnika. W zwykłym silniku trójfazowym N nie zasila uzwojeń, a jeśli jest potrzebny, to zwykle dla dodatkowego osprzętu. Ten szczegół warto zapamiętać, bo prowadzi bezpośrednio do testu po uruchomieniu.
Co sprawdzam po pierwszym uruchomieniu
Po podłączeniu nie zakładam, że wszystko działa poprawnie tylko dlatego, że silnik ruszył. Pierwszy test robię krótko i bez obciążenia, a potem patrzę na kierunek obrotów, dźwięk pracy i zachowanie obudowy. Jeśli napęd ma ruszać pompę, wentylator albo przekładnię, lepiej wyłapać błąd od razu niż po kilku godzinach pracy.
- Sprawdzam, czy kierunek obrotów zgadza się z aplikacją.
- Mierzę, czy obudowa jest poprawnie uziemiona przewodem PE.
- Oglądam, czy na zaciskach i dławnicy nie ma luzów ani naciągu kabla.
- Patrzę, czy silnik nie pobiera wyraźnie nierównego prądu na fazach.
- Kontroluję, czy obudowa nie grzeje się nienaturalnie szybko.
Jeśli kierunek jest odwrotny, zamieniam miejscami dowolne dwie fazy, ale nigdy nie ruszam przewodu ochronnego. Gdy natomiast silnik pracuje, ale wyraźnie buczy, słabnie albo po chwili się nagrzewa, wracam do tabliczki i mostków, bo tam zwykle leży przyczyna. To właśnie ten etap odróżnia poprawny montaż od połączenia tylko „na chwilę”.
Co jeszcze warto sprawdzić, zanim instalacja zacznie pracować na stałe
Na koniec zawsze robię krótką kontrolę całego układu, nie tylko samego silnika. Sprawdzam, czy puszka jest szczelnie zamknięta, przepust kablowy trzyma kabel bez luzu i czy przewód ochronny ma pewny styk z obudową. Jeśli instalacja pracuje w wilgoci, kurzu albo w miejscu narażonym na wibracje, te drobiazgi mają większe znaczenie niż się wydaje.
Przy 4-żyłowym zasilaniu najważniejsze jest jedno: nie zgadywać, tylko czytać oznaczenia i schemat. Gdy tabliczka jest czytelna, PE podłączony poprawnie, a gwiazda lub trójkąt dobrane do napięcia, silnik pracuje stabilnie i bez zbędnego grzania. Jeśli którykolwiek z tych elementów budzi wątpliwość, zatrzymuję montaż i weryfikuję układ przed dalszą pracą.
