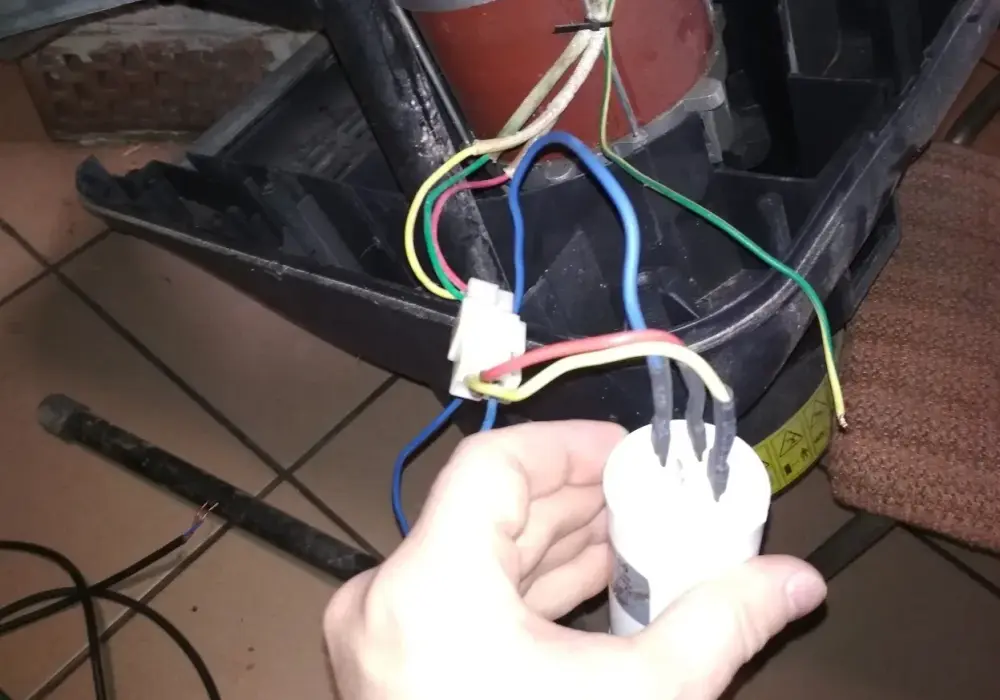

Ten tekst pokazuje, jak podłączyć kondensator rozruchowy do silnika jednofazowego, jak odczytać schemat i jak uniknąć błędów, które najczęściej kończą się buczeniem, przegrzaniem albo brakiem startu. Skupiam się na montażu, praktycznych oznaczeniach zacisków, doborze parametrów oraz na tym, co sprawdzić przed pierwszym uruchomieniem.
Najważniejsze rzeczy, które trzeba wiedzieć przed montażem
- Kondensator rozruchowy pracuje tylko chwilowo i musi być odłączany po starcie silnika.
- Najpierw sprawdza się tabliczkę znamionową, schemat w skrzynce zaciskowej i sposób odłączania uzwojenia pomocniczego.
- Nie myli się kondensatora rozruchowego z roboczym, bo to dwa różne elementy o innym przeznaczeniu.
- Przed uruchomieniem trzeba mieć pewne uziemienie, właściwe zabezpieczenie i pewność, że silnik jest sprawny mechanicznie.
- Jeśli układ ma przekaźnik rozruchowy albo wyłącznik odśrodkowy, to właśnie on decyduje, kiedy kondensator wypada z obwodu.
Zacznij od rozpoznania silnika, nie od przewodów
Ja zawsze zaczynam od tabliczki znamionowej i pokrywy zacisków, bo to oszczędza najwięcej czasu. Sam kondensator nie rozwiązuje problemu, jeśli silnik nie jest przewidziany do takiego rozruchu albo jeśli ktoś próbuje wpiąć go „na oko”, bez zrozumienia uzwojeń.
Kondensator rozruchowy zwiększa moment startowy tylko wtedy, gdy pracuje w odpowiednim obwodzie, zwykle razem z uzwojeniem pomocniczym i elementem, który odłącza go po rozpędzeniu wirnika. To właśnie dlatego nie wolno traktować go jak zwykłego elementu „do dopięcia między dwa przewody”.
| Typ układu | Jak działa | Co to oznacza dla montażu |
|---|---|---|
| Silnik z samym kondensatorem rozruchowym | Kondensator pomaga tylko przy starcie i potem wypada z obwodu | Trzeba mieć przekaźnik rozruchowy lub wyłącznik odśrodkowy |
| Silnik z kondensatorem pracy | Kondensator pozostaje w obwodzie także podczas normalnej pracy | Nie wolno zastępować go elementem startowym |
| Silnik z dwoma kondensatorami | Rozruchowy daje silny start, roboczy stabilizuje pracę | Oba elementy mają różne zadania i często różne pojemności |
W katalogach silników widać to bardzo wyraźnie: rozruchowy bywa kilkukrotnie większy od roboczego, więc zamiana jednego na drugi zwykle kończy się słabym startem albo przegrzewaniem. Kiedy już wiesz, z jakim układem masz do czynienia, trzeba poprawnie odczytać schemat i oznaczenia zacisków.
Jak czytać schemat podłączenia, żeby nie pomylić uzwojeń
Na schemacie szukam przede wszystkim trzech rzeczy: uzwojenia głównego, uzwojenia pomocniczego i elementu, który odłącza kondensator po starcie. Jeśli te trzy punkty są jasno opisane, montaż staje się prosty. Jeśli nie są opisane, nie zgaduję, tylko wracam do dokumentacji albo do oznaczeń na pokrywie skrzynki zaciskowej.
W praktyce najczęściej spotkasz oznaczenia typu U1/U2 dla uzwojenia głównego, Z1/Z2 albo AUX dla pomocniczego oraz PE dla przewodu ochronnego. W silnikach importowanych pojawiają się też oznaczenia C, R, S, ale nie zakładam ich znaczenia bez potwierdzenia w schemacie producenta.
| Oznaczenie | Znaczenie | Jak je traktuję |
|---|---|---|
| U1/U2 | Uzwojenie główne | To nie jest miejsce na przypadkowe wpięcie kondensatora |
| Z1/Z2 lub AUX | Uzwojenie pomocnicze | Tu zwykle pracuje obwód rozruchowy |
| PE | Przewód ochronny | Musi być podłączony pewnie do obudowy |
| L / N | Zasilanie | Podłączam wyłącznie zgodnie ze schematem i napięciem znamionowym |
| Relay / switch | Przekaźnik rozruchowy lub wyłącznik odśrodkowy | To ten element usuwa kondensator z obwodu po starcie |
W instrukcji pompy LFP podkreślono, że przy silnikach jednofazowych trzeba pilnować zgodności zasilania 220-240 V, 50 Hz, odpowiedniego zabezpieczenia zwarciowego i pewnego uziemienia. To dobry punkt odniesienia: zanim dotknę przewodów, sprawdzam, czy instalacja w ogóle spełnia podstawowe warunki pracy. Dopiero po tym etapie ma sens fizyczny montaż przewodów.
Montaż krok po kroku
Ja robię to zawsze w tej kolejności, bo skraca liczbę pomyłek i ogranicza ryzyko uszkodzenia silnika. Wbrew pozorom najwięcej błędów nie wynika z samego schematu, tylko z pośpiechu, złego zabezpieczenia przewodów albo pominięcia sprawdzenia stanu urządzenia.
- Odłącz zasilanie i upewnij się, że na przewodach nie ma napięcia.
- Otwórz skrzynkę zaciskową i zrób zdjęcie obecnego połączenia, zanim cokolwiek rozłączysz.
- Rozładuj kondensator przez element o odpowiednim oporze lub narzędzie przeznaczone do takiej pracy, zamiast zwarcia „na skróty”.
- Porównaj oznaczenia zacisków z tabliczką znamionową i schematem producenta.
- Włącz kondensator w tor uzwojenia pomocniczego zgodnie ze schematem, zwykle przez przekaźnik rozruchowy lub wyłącznik odśrodkowy.
- Ułóż przewody tak, by nie były narażone na drgania, przetarcia i kontakt z elementami ruchomymi.
- Sprawdź ciągłość przewodu ochronnego, zamknij osłonę i wykonaj krótki test bez obciążenia.
Najważniejsze jest to, że kondensator rozruchowy nie powinien pozostawać w obwodzie dłużej, niż przewidział producent silnika. Jeśli układ nie ma mechanizmu odłączenia, nie próbuję „ratować” go stałym wpięciem elementu startowego, bo to proszenie się o przegrzanie i awarię. Zostaje jeszcze dobór samego elementu, bo pojemność i napięcie mają bezpośredni wpływ na rozruch.
Jak dobrać pojemność i napięcie, żeby silnik ruszał pewnie
Dobór „na oko” to jeden z najszybszych sposobów na problemy. Zbyt mała pojemność daje słaby moment rozruchowy, a zbyt duża potrafi zwiększyć prąd, nagrzać uzwojenia i skrócić żywotność silnika. Dlatego zawsze trzymam się dokumentacji, a jeśli jej brakuje, porównuję układ z konkretnym typem silnika, a nie z przypadkową wartością z internetu.
| Parametr | Na co patrzę | Typowy błąd |
|---|---|---|
| Pojemność | Ma pasować do konkretnego silnika i jego obciążenia startowego | Dobór „na czuja” albo kopiowanie wartości z innego modelu |
| Napięcie pracy | Nie niższe niż wymagane przez producenta, z rozsądnym zapasem | Wybór zbyt słabego kondensatora |
| Czas załączenia | Tylko chwilowo, do rozpędzenia wirnika | Zostawienie kondensatora rozruchowego na stałe |
| Obciążenie rozruchowe | Pompa, sprężarka czy piła potrzebują zwykle mocniejszego startu niż lekki wentylator | Testowanie wyłącznie „na pusto” i uznanie, że wszystko działa |
W katalogu OMS-SR dla silników 0,25-3,0 kW widać np. kondensatory rozruchowe rzędu 75-350 µF i robocze 15-55 µF. To dobrze pokazuje skalę różnicy: element startowy nie jest tylko „większą wersją” kondensatora pracy, ale osobnym komponentem do innego zadania. Jeśli dobierasz nowy egzemplarz, ta różnica powinna być dla ciebie punktem wyjścia, a nie ciekawostką. Nawet dobrze dobrany kondensator można jednak zepsuć błędnym montażem, więc warto znać typowe pułapki.
Najczęstsze błędy, które powodują buczenie, grzanie albo brak startu
Najczęściej spotykam te same pomyłki: zamianę kondensatora rozruchowego z roboczym, podłączenie bez odłączania po starcie, mylenie przewodów na podstawie kolorów oraz pominięcie przewodu ochronnego. Mechanika też ma znaczenie, bo zatarte łożyska albo zbyt ciężkie obciążenie potrafią dać objawy bardzo podobne do złego podłączenia.
| Objaw | Najbardziej prawdopodobna przyczyna | Co sprawdzam najpierw |
|---|---|---|
| Silnik buczy i nie rusza | Zła pojemność, błędne podłączenie albo zbyt duże obciążenie startowe | Schemat, kondensator i stan mechaniczny silnika |
| Kondensator się grzeje | Element startowy został w obwodzie zbyt długo albo jest nieodpowiedniego typu | Układ odłączania i oznaczenie kondensatora |
| Zabezpieczenie wybija po starcie | Nieprawidłowy montaż, zwarcie albo przeciążenie | Połączenia, izolację i pobór prądu |
| Kierunek obrotów jest odwrotny | Przewody pomocnicze zostały podłączone niezgodnie ze schematem | Oznaczenia uzwojeń i logikę przełączenia |
Jeżeli wątpię w wynik, nie zmieniam w ciemno wartości kondensatora. Najpierw eliminuję błędy montażowe i sprawdzam, czy problem nie leży w samym silniku, obciążeniu albo zabezpieczeniu. Po wszystkim robię jeszcze kilka szybkich testów, zanim uznam pracę za zakończoną.
Co sprawdzam po pierwszym uruchomieniu, zanim zamknę skrzynkę
Pierwszy rozruch traktuję jak próbę, a nie jak ostateczne potwierdzenie sukcesu. Nawet jeśli silnik ruszył, wciąż może pracować zbyt głośno, z nieprawidłowym kierunkiem obrotów albo zbyt wysokim poborem prądu. Dopiero trzy krótkie kontrole dają mi pewność, że montaż został wykonany poprawnie.
- Sprawdzam, czy silnik wchodzi na obroty bez długiego buczenia i bez wyraźnego ociągania się przy starcie.
- Dotykowo lub pomiarowo kontroluję, czy kondensator i obudowa silnika nie grzeją się nienaturalnie szybko.
- Weryfikuję kierunek obrotów oraz to, czy praca pod lekkim obciążeniem nie powoduje wyraźnego spadku obrotów.
Jeśli któryś z tych testów wypada słabo, wracam do schematu i pomiarów, zamiast zwiększać pojemność „na próbę”. To najprostsza droga, żeby nie zamienić drobnej korekty w kosztowną awarię. W praktyce dobrze wykonany montaż to nie tylko poprawne wpięcie przewodów, ale też cierpliwe sprawdzenie całego układu od tabliczki znamionowej po pierwszy stabilny start.
