Jak sprawdzić sprzęgło klimatyzacji? Diagnoza krok po kroku

Jeśli Twoja klimatyzacja samochodowa przestała działać, a z okolic silnika dochodzą niepokojące dźwięki, prawdopodobnie problem leży w sprzęgle kompresora. W tym artykule, jako Witold Baranowski, podzielę się z Tobą praktycznymi wskazówkami, które pozwolą Ci samodzielnie zdiagnozować usterkę i zrozumieć, co może być jej przyczyną. Przygotuj się na szczegółowy poradnik, który krok po kroku przeprowadzi Cię przez proces diagnostyki, nawet jeśli nie jesteś zawodowym mechanikiem.

Rozpoznaj problem: objawy awarii sprzęgła klimatyzacji

to niezwykle ważny element całego układu, odpowiedzialny za załączanie i rozłączanie kompresora, a tym samym za regulację chłodzenia w samochodzie. Kiedy sprzęgło zaczyna szwankować, komfort podróżowania drastycznie spada, a ignorowanie problemu może prowadzić do poważniejszych i droższych usterek. Właśnie dlatego tak istotne jest wczesne rozpoznanie objawów.

• Brak chłodzenia: Najbardziej oczywisty i irytujący objaw. Mimo włączonej klimatyzacji z nawiewów leci tylko ciepłe powietrze. Dzieje się tak, ponieważ sprzęgło nie załącza kompresora, który jest sercem układu chłodzącego.
• Nietypowe hałasy z kompresora: Gdy sprzęgło jest uszkodzone, często pojawiają się piski, tarcie lub stuki dochodzące z okolic kompresora. Hałasy te mogą być szczególnie słyszalne po włączeniu klimatyzacji i nasilać się wraz ze wzrostem obrotów silnika. Mogą wskazywać na zużycie tarczy, uszkodzone łożysko lub inne mechaniczne problemy.
• Klimatyzacja działa tylko na wysokich obrotach: Czasami, przy częściowo zużytym sprzęgle, elektromagnes jest w stanie przyciągnąć tarczę sprzęgła tylko wtedy, gdy silnik pracuje na wyższych obrotach, generując większe napięcie. Na biegu jałowym lub niskich obrotach klimatyzacja może nie działać wcale.
• Brak charakterystycznego "kliknięcia": Po włączeniu klimatyzacji powinno być słychać wyraźne, mechaniczne "kliknięcie" z komory silnika. Jest to dźwięk zasprzęglającego się kompresora. Brak tego dźwięku to jeden z kluczowych sygnałów, że sprzęgło nie działa prawidłowo.

Pierwsze kroki: diagnoza sprzęgła klimatyzacji bez specjalistycznych narzędzi

Zanim sięgniemy po bardziej zaawansowane narzędzia, możemy przeprowadzić kilka prostych testów, które pomogą nam wstępnie ocenić stan sprzęgła. Pamiętaj, aby zawsze dbać o bezpieczeństwo pracuj przy zimnym silniku lub zachowaj szczególną ostrożność, gdy silnik jest uruchomiony. Upewnij się, że samochód stoi na płaskiej powierzchni, a hamulec ręczny jest zaciągnięty.

Jednym z najprostszych sposobów na wstępną diagnozę jest tak zwany "Test na kliknięcie". Uruchom silnik samochodu, a następnie włącz klimatyzację na maksymalne chłodzenie. Następnie otwórz maskę i nasłuchuj. Powinieneś usłyszeć wyraźne, metaliczne "kliknięcie" z okolic kompresora klimatyzacji, sygnalizujące, że elektromagnes przyciągnął tarczę sprzęgła i kompresor zaczął pracować. Jeśli tego dźwięku brakuje, sprzęgło prawdopodobnie nie załącza się, co jest silną wskazówką problemu.

Podczas wizualnej inspekcji skup się na kilku kluczowych elementach:

• Tarcza sprzęgła: Szukaj śladów nadmiernego zużycia materiału ciernego, przypaleń, pęknięć lub odbarwień. Zużyta tarcza może mieć nierówną powierzchnię lub być wyraźnie cieńsza.
• Koło pasowe: Sprawdź, czy koło pasowe nie ma luzów, nie chwieje się podczas pracy silnika lub czy nie widać na nim rdzy. Rdza może świadczyć o problemach z łożyskiem.
• Cewka (widoczna za kołem pasowym): Zwróć uwagę na wszelkie ślady przypaleń, uszkodzeń izolacji przewodów lub pęknięć obudowy cewki.
• Ogólny stan: Poszukaj wszelkich nietypowych wycieków w okolicy kompresora, które mogłyby wskazywać na poważniejsze uszkodzenia.

Hałasy z komory silnika, takie jak piski, tarcie czy stuki, są często pierwszym sygnałem problemów ze sprzęgłem. Jeśli po włączeniu klimatyzacji usłyszysz te dźwięki, a wcześniej ich nie było, to duża szansa, że źródłem jest właśnie sprzęgło. Pisk może wskazywać na ślizgającą się tarczę lub zużyte łożysko, natomiast stuki mogą świadczyć o luzach lub poważniejszych uszkodzeniach mechanicznych wewnątrz sprzęgła lub kompresora.

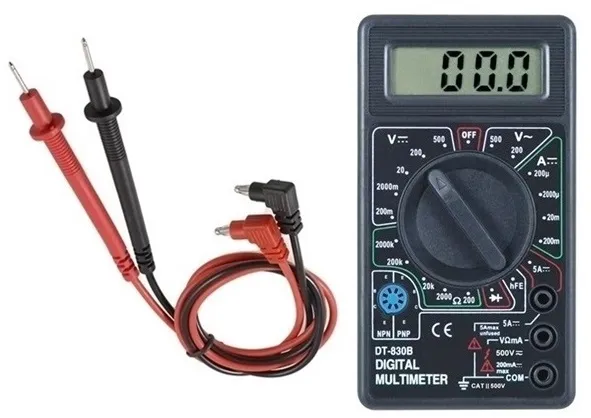

Dokładna diagnostyka: jak sprawdzić sprzęgło klimatyzacji z multimetrem

Gdy wstępne oględziny i "test na kliknięcie" nie dadzą jednoznacznej odpowiedzi, czas sięgnąć po multimetr. Pozwoli nam to sprawdzić elektryczne aspekty działania sprzęgła, a konkretnie cewki elektromagnetycznej, która odpowiada za jego załączanie.

1. Upewnij się, że silnik jest wyłączony i zimny. Zlokalizuj kompresor klimatyzacji i wtyczkę zasilającą cewkę sprzęgła.
2. Odłącz wtyczkę od cewki.
3. Ustaw multimetr na pomiar napięcia stałego (DCV) w zakresie do 20V.
4. Poproś drugą osobę o uruchomienie silnika i włączenie klimatyzacji na maksymalne chłodzenie.
5. Przyłoż sondy multimetru do pinów w odpiętej wtyczce (tej, która idzie z instalacji samochodu, nie do cewki).
6. Powinieneś odczytać wartość około 12V. Brak napięcia oznacza problem z instalacją elektryczną samochodu, czujnikami (np. ciśnienia czynnika chłodniczego) lub sterownikiem, a nie bezpośrednio ze sprzęgłem.
7. Wyłącz silnik i klimatyzację.

Teraz, gdy wiemy, że zasilanie dochodzi do wtyczki, możemy sprawdzić samą cewkę. Ustaw multimetr na pomiar rezystancji (omy, symbol Ω). Przyłóż sondy multimetru bezpośrednio do pinów cewki sprzęgła (tej części, która jest na kompresorze). Dla większości modeli samochodów prawidłowa wartość oporu powinna wynosić od 3 do 4 omów. Jeśli multimetr wskazuje wartość bliską zeru, oznacza to zwarcie w uzwojeniu cewki. Jeśli natomiast wyświetla nieskończoną rezystancję (często symbol "OL" lub "1." na wyświetlaczu), świadczy to o przerwie w uzwojeniu. W obu przypadkach cewka jest uszkodzona i wymaga wymiany.

Jeśli masz pewność, że zasilanie dochodzi do wtyczki, a rezystancja cewki jest prawidłowa, możesz przeprowadzić test "na krótko", aby upewnić się, czy elektromagnes działa. Pamiętaj, aby zachować ostrożność, aby nie spowodować zwarcia lub uszkodzenia instalacji.

1. Upewnij się, że wtyczka zasilająca cewkę jest odpięta od cewki.
2. Przygotuj dwa krótkie przewody z krokodylkami lub innymi bezpiecznymi końcówkami.
3. Podłącz jeden przewód do dodatniego bieguna akumulatora (plus), a drugi do ujemnego (minus).
4. Delikatnie i na krótko dotknij jednym przewodem do jednego pinu cewki, a drugim do drugiego pinu cewki.
5. Powinieneś usłyszeć wyraźne "kliknięcie", a tarcza sprzęgła powinna zostać przyciągnięta do koła pasowego. Jeśli tak się stanie, oznacza to, że cewka działa prawidłowo.
6. Jeśli nie ma "kliknięcia", a cewka nie przyciąga tarczy, to mimo prawidłowej rezystancji, może być ona uszkodzona mechanicznie lub jej siła przyciągania jest zbyt mała.
7. Po zakończeniu testu odłącz przewody od akumulatora i cewki.

Kluczowy detal: szczelina sprzęgła klimatyzacji i jej pomiar

Jednym z najbardziej krytycznych, a często pomijanych parametrów w diagnostyce sprzęgła klimatyzacji, jest szczelina między tarczą sprzęgła a kołem pasowym kompresora. Ta niewielka przestrzeń jest kluczowa, ponieważ elektromagnes potrzebuje odpowiednio małej odległości, aby móc skutecznie przyciągnąć tarczę i zasprzęglić kompresor. Zbyt duża szczelina uniemożliwia prawidłowe działanie elektromagnesu, nawet jeśli cewka jest sprawna i otrzymuje zasilanie. Prawidłowa wartość tej szczeliny to zazwyczaj od 0,3 mm do 0,6 mm, choć warto sprawdzić dokładne specyfikacje dla swojego modelu samochodu.

Pomiar szczeliny sprzęgła wymaga precyzji i użycia odpowiedniego narzędzia szczelinomierza. Oto, jak to zrobić krok po kroku:

1. Upewnij się, że silnik jest wyłączony i zimny.
2. Zlokalizuj tarczę sprzęgła (zewnętrzną część) i koło pasowe (wewnętrzną część, na której pracuje pasek).
3. Wybierz odpowiednie listki szczelinomierza, zaczynając od mniejszej wartości (np. 0,3 mm).
4. Wsuń listek szczelinomierza w szczelinę między tarczą sprzęgła a kołem pasowym. Powinien wchodzić z lekkim oporem, ale bez zacinania się.
5. Sprawdź szczelinę w kilku punktach wokół obwodu sprzęgła, aby upewnić się, że jest ona równa.
6. Jeśli listek 0,3 mm wchodzi swobodnie, spróbuj listka 0,4 mm, 0,5 mm, aż do momentu, gdy poczujesz wyraźny opór.
7. Ostatni listek, który wszedł z lekkim oporem, wskazuje na rzeczywistą wartość szczeliny.

Zbyt duża szczelina na sprzęgle jest bardzo częstą przyczyną problemów z załączaniem klimatyzacji. W miarę eksploatacji, materiał cierny na tarczy sprzęgła ulega zużyciu, co naturalnie zwiększa tę odległość. Nie zawsze jednak oznacza to konieczność wymiany całego sprzęgła. W wielu przypadkach można spróbować regulacji szczeliny poprzez usunięcie lub wymianę podkładek dystansowych, znajdujących się za tarczą sprzęgła. Jest to znacznie tańsze rozwiązanie niż wymiana całego modułu sprzęgła, ale wymaga demontażu tarczy i precyzyjnego dobrania nowych podkładek, aby przywrócić prawidłową wartość szczeliny.

Dlaczego sprzęgło się psuje? Zrozumienie przyczyn awarii

Zrozumienie przyczyn awarii sprzęgła klimatyzacji jest kluczowe nie tylko do skutecznej naprawy, ale także do zapobiegania przyszłym problemom. Sprzęgło, jak każdy element mechaniczny, podlega zużyciu, ale niektóre usterki mogą być symptomem poważniejszych kłopotów.

Jedną z najczęstszych przyczyn jest po prostu zużycie eksploatacyjne tarczy sprzęgła. Materiał cierny na tarczy, podobnie jak w sprzęgle samochodowym, z czasem się wyciera. Dzieje się tak, ponieważ tarcza jest wielokrotnie przyciągana i odpychana od koła pasowego, co generuje tarcie i ciepło. W końcu materiał cierny staje się zbyt cienki, a szczelina między tarczą a kołem pasowym zbyt duża, uniemożliwiając elektromagnesowi skuteczne zasprzęglenie kompresora. Można się tego spodziewać po wielu latach intensywnego użytkowania, zwłaszcza w samochodach często stojących w korkach, gdzie klimatyzacja jest często załączana i rozłączana.

Innym poważnym problemem jest uszkodzenie łożyska koła pasowego. Łożysko to pozwala kołu pasowemu swobodnie obracać się, gdy kompresor jest rozłączony. Jeśli łożysko ulegnie zużyciu lub zatarciu, zacznie generować hałas (często pisk lub szum), a w skrajnych przypadkach może doprowadzić do zablokowania koła pasowego. To z kolei powoduje ogromne obciążenie dla paska wielorowkowego i może doprowadzić do jego zerwania, a także do przegrzania i zniszczenia samego sprzęgła, a nawet kompresora.

Problemy z elektryką również często prowadzą do awarii sprzęgła, a konkretnie do przepalenia cewki elektromagnesu. Cewka może ulec uszkodzeniu z kilku powodów. Najczęściej jest to przegrzanie, spowodowane na przykład zbyt dużą szczeliną sprzęgła, która zmusza elektromagnes do pracy pod zwiększonym obciążeniem. Inne przyczyny to zwarcia w uzwojeniu, uszkodzenia izolacji lub po prostu wady fabryczne. Przepalona cewka oznacza brak możliwości załączenia kompresora, niezależnie od stanu mechanicznego tarczy czy łożyska.

Niestety, awaria sprzęgła klimatyzacji może być również objawem znacznie większego i droższego problemu zatarcia kompresora klimatyzacji. Jeśli kompresor ulegnie zatarciu (czyli jego wewnętrzne elementy przestają się swobodnie obracać), stawia on ogromny opór dla sprzęgła. W takiej sytuacji sprzęgło próbuje zasprzęglić zablokowany kompresor, co prowadzi do jego natychmiastowego przegrzania, ślizgania się tarczy i szybkiego zniszczenia. W takiej sytuacji wymiana samego sprzęgła nie rozwiąże problemu, a nowy element ulegnie uszkodzeniu w krótkim czasie. Zawsze, gdy diagnozujemy awarię sprzęgła, warto upewnić się, czy kompresor obraca się swobodnie.

Naprawa czy wymiana? Co się bardziej opłaca przy awarii sprzęgła

Decyzja o naprawie czy wymianie sprzęgła klimatyzacji często sprowadza się do kalkulacji kosztów i oceny zakresu uszkodzeń. W Polsce koszt samego nowego sprzęgła lub zestawu naprawczego (zawierającego tarczę, koło pasowe, łożysko i cewkę) może wahać się od 150 zł do ponad 800 zł, w zależności od marki samochodu i dostępności części. Natomiast koszt wymiany w profesjonalnym warsztacie to zazwyczaj od 200 zł do 500 zł. Ta wyższa cena wynika z faktu, że wymiana sprzęgła często wymaga demontażu całego kompresora z silnika, a to z kolei wiąże się z koniecznością odessania czynnika chłodniczego z układu, a po montażu ponownego napełnienia i sprawdzenia szczelności. To dodatkowe czynności, które generują koszty robocizny i materiałów.

Alternatywą dla wymiany całego sprzęgła jest jego regeneracja. Polega ona na wymianie tylko tych elementów, które uległy uszkodzeniu, np. tylko tarczy sprzęgła, łożyska koła pasowego lub samej cewki elektromagnetycznej. Regeneracja jest opłacalna, gdy uszkodzenie jest punktowe i reszta komponentów sprzęgła jest w dobrym stanie. Na przykład, jeśli przepaliła się tylko cewka, a tarcza i łożysko są sprawne, wymiana samej cewki (jeśli jest dostępna jako oddzielna część) będzie znacznie tańsza niż zakup całego nowego sprzęgła. Warto rozważyć regenerację, gdy chcemy obniżyć koszty, a uszkodzenie nie jest rozległe. Jeśli jednak sprzęgło jest mocno zużyte, ma luzy lub wiele elementów wymaga wymiany, lepszym i pewniejszym rozwiązaniem będzie montaż nowego kompletu.

Samodzielna wymiana sprzęgła klimatyzacji jest realna dla osób z doświadczeniem w mechanice samochodowej i dostępem do podstawowych narzędzi, a także do ściągacza do sprzęgła klimatyzacji. Należy jednak pamiętać, że jest to operacja wymagająca precyzji. Największe wyzwania to konieczność demontażu kompresora (co może wymagać odessania czynnika chłodniczego, do czego potrzebne są specjalistyczne urządzenia) oraz późniejsze prawidłowe złożenie i ustawienie szczeliny. Istnieje ryzyko uszkodzenia układu klimatyzacji, jeśli nie zostaną zachowane odpowiednie procedury. Po wymianie sprzęgła, w przypadku demontażu kompresora, zawsze konieczne jest ponowne napełnienie układu czynnikiem chłodniczym i sprawdzenie jego szczelności, co i tak wymaga wizyty w wyspecjalizowanym warsztacie.
