Jak ustawić zawór czterodrożny Afriso? Poradnik krok po kroku

W dzisiejszym artykule skupimy się na jednym z kluczowych elementów każdej nowoczesnej instalacji grzewczej: zaworze czterodrożnym Afriso. Przygotowałem dla Państwa szczegółowy poradnik, który krok po kroku wyjaśni, jak prawidłowo ustawić ten zawór, zarówno ręcznie, jak i w połączeniu z siłownikiem. Moim celem jest nie tylko zapewnienie stabilnego ogrzewania w Państwa domu, ale także ochrona kotła przed uszkodzeniami i pomoc w rozwiązaniu najczęstszych problemów.

Rola zaworu Afriso w systemie C. O. nie tylko mieszanie wody

Zawór czterodrożny Afriso, często spotykany w instalacjach centralnego ogrzewania, pełni znacznie więcej funkcji niż tylko mieszanie wody. Jego podstawowym zadaniem jest ochrona kotła przed korozją niskotemperaturową, czyli utrzymywanie odpowiednio wysokiej temperatury wody powracającej do kotła. Dzięki temu minimalizujemy ryzyko kondensacji spalin na ściankach wymiennika, co mogłoby prowadzić do jego szybkiego zużycia. Jednocześnie zawór precyzyjnie reguluje temperaturę wody zasilającej grzejniki lub ogrzewanie podłogowe, zapewniając komfort cieplny w pomieszczeniach i optymalizując zużycie paliwa. W mojej praktyce widziałem wiele przypadków, gdzie prawidłowe ustawienie tego elementu znacząco poprawiało efektywność całego systemu.

Konsekwencje błędnej regulacji: od zimnych grzejników po uszkodzenie kotła

Nieprawidłowe ustawienie zaworu czterodrożnego może mieć szereg negatywnych konsekwencji, które wpływają zarówno na komfort użytkowania, jak i na żywotność całej instalacji. Z mojego doświadczenia wynika, że często niedoceniamy znaczenia tego elementu. Oto najważniejsze problemy, jakie mogą wystąpić:

• Wahania temperatury w pomieszczeniach: Niestabilna temperatura wody grzewczej prowadzi do tego, że raz jest nam za gorąco, innym razem za zimno, co jest po prostu irytujące.
• Niedogrzane grzejniki lub podłogówka: Jeśli zawór jest zbyt mocno zamknięty na instalację, do odbiorników ciepła trafia za mało gorącej wody, co skutkuje brakiem komfortu cieplnego.
• Zwiększone zużycie paliwa: Kocioł może pracować nieefektywnie, próbując nadrobić braki ciepła, co prowadzi do większego spalania paliwa i wyższych rachunków.
• Ryzyko uszkodzenia kotła: To chyba najpoważniejsza konsekwencja. Zbyt niska temperatura wody powrotnej, szczególnie w przypadku kotłów stałopalnych, prowadzi do korozji niskotemperaturowej i skraca żywotność urządzenia.
• Przegrzewanie pomieszczeń: Z kolei zbyt mocne otwarcie zaworu na instalację może skutkować niepotrzebnym przegrzewaniem, co jest marnotrawstwem energii.

Zanim zaczniesz regulować: poznaj zasadę działania zaworu Afriso ARV

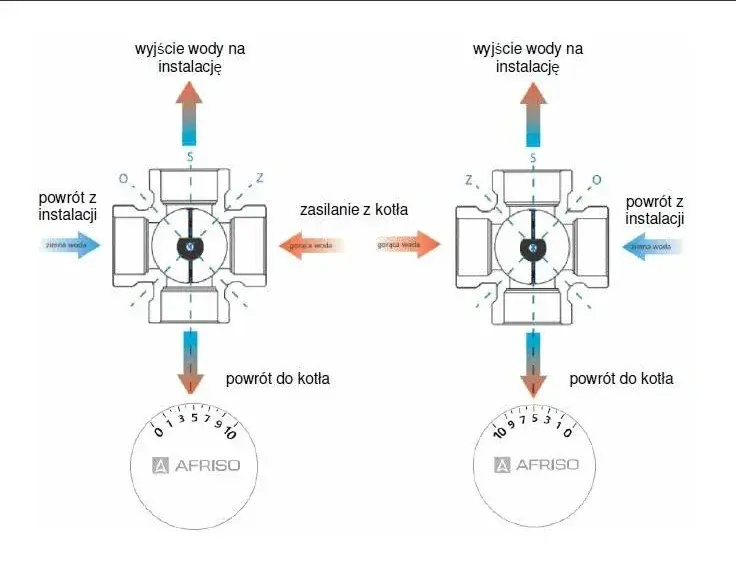

Anatomia zaworu czterodrożnego: co oznaczają poszczególne przyłącza?

Zanim przystąpimy do jakichkolwiek regulacji, kluczowe jest zrozumienie budowy zaworu czterodrożnego Afriso ARV i funkcji jego poszczególnych króćców (przyłączy). Zawór ten, jak sama nazwa wskazuje, posiada cztery porty, które muszą być prawidłowo podłączone do instalacji. Mamy więc: zasilanie z kotła (najgorętsza woda), powrót do kotła (woda o niższej temperaturze, która wraca do kotła), wyjście na instalację (woda o regulowanej temperaturze, która trafia do grzejników lub podłogówki) oraz powrót z instalacji (chłodniejsza woda wracająca z grzejników). Niewłaściwe podłączenie tych króćców to jeden z najczęstszych błędów, który całkowicie zaburza pracę całego systemu.

Jak działa wewnętrzny mieszacz (zwieradło)? Wizualizacja przepływu wody

Sercem zaworu czterodrożnego jest wewnętrzny element mieszający, zwany zwieradłem. To właśnie jego obrót decyduje o proporcjach mieszania wody. Kiedy zwieradło się obraca, zmienia się droga przepływu gorącej wody z kotła i chłodniejszej wody powracającej z instalacji. W skrajnych położeniach zwieradło może całkowicie zamknąć przepływ na instalację, kierując całą gorącą wodę z powrotem do kotła, lub otworzyć go w pełni, kierując maksymalną ilość gorącej wody do obiegu grzewczego. W położeniach pośrednich następuje precyzyjne zmieszanie tych dwóch strumieni, co pozwala uzyskać zadaną temperaturę na wyjściu do instalacji. Zwykle zwieradło obraca się w zakresie 90 stopni, a jego ruch jest sterowany ręcznie pokrętłem lub automatycznie przez siłownik.

Skala od 0 do 10 co naprawdę oznaczają te cyfry?

Skala na zaworze Afriso, zazwyczaj oznaczona cyframi od 0 do 10 (lub odwrotnie, w zależności od kierunku montażu), to nic innego jak wskaźnik stopnia otwarcia zaworu na instalację i proporcji mieszania. Zrozumienie jej jest kluczowe dla prawidłowej regulacji:

• Pozycja "0": Oznacza, że zawór jest całkowicie zamknięty na instalację grzewczą. Cała gorąca woda z kotła jest kierowana z powrotem na jego powrót. Jest to pozycja często wykorzystywana do szybkiego podniesienia temperatury powrotu kotła lub w przypadku, gdy nie ma zapotrzebowania na ciepło w instalacji.
• Pozycja "10": To całkowite otwarcie zaworu na instalację. Cała gorąca woda z kotła jest kierowana bezpośrednio do grzejników lub ogrzewania podłogowego. W tej pozycji praktycznie nie ma mieszania z chłodniejszą wodą powrotną z instalacji.
• Pozycje pośrednie (np. "4"): Wskazują na procentowy stopień zmieszania. Na przykład, pozycja "4" oznacza, że około 40% gorącej wody z kotła trafia do instalacji, a reszta (60%) wraca na powrót kotła, mieszając się z wodą z instalacji, aby podnieść jej temperaturę. Im wyższa cyfra, tym więcej gorącej wody trafia do instalacji.

Ustawienie ręczne zaworu Afriso krok po kroku

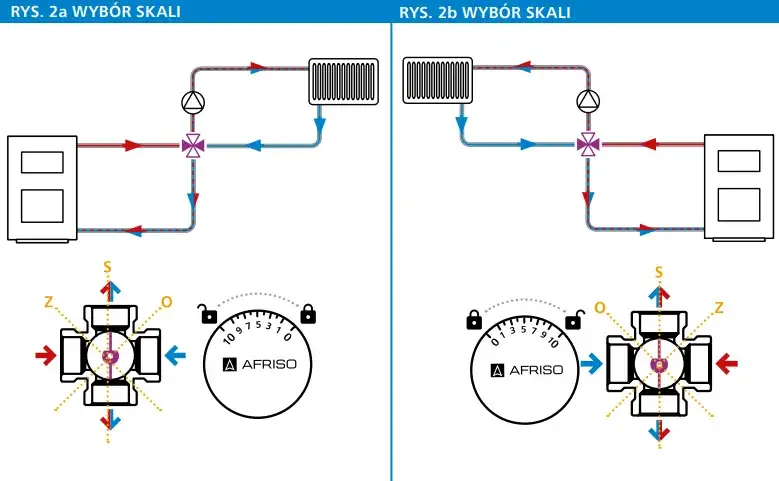

Krok 1: Identyfikacja kierunku montażu i wybór właściwej skali

Pierwszym i niezwykle ważnym krokiem w ręcznej regulacji zaworu Afriso jest prawidłowe zidentyfikowanie kierunku jego montażu. Zawory te często posiadają dwie skale (np. 0-10 i 10-0), które są przeznaczone do różnych konfiguracji. Musimy upewnić się, że używamy skali, która jest zgodna z kierunkiem obrotu pokrętła i faktycznym przepływem wody w naszym systemie. Zazwyczaj strzałki na korpusie zaworu wskazują kierunek przepływu, co pomaga w doborze odpowiedniej skali. Błąd na tym etapie może prowadzić do całkowicie mylnych odczytów i nieefektywnej regulacji.

Krok 2: Ustawienie początkowe od jakiej wartości zacząć regulację?

Z mojego doświadczenia wynika, że najlepiej rozpocząć wstępną regulację zaworu od pozycji pośredniej, na przykład od wartości "4" lub "5" na skali. Jest to dobry punkt wyjścia, który pozwala na umiarkowane zmieszanie wody i ochronę kotła, jednocześnie kierując ciepło do instalacji. Obserwujemy następnie temperaturę na grzejnikach i w pomieszczeniach. Jeśli jest zbyt zimno, stopniowo zwiększamy wartość, jeśli zbyt gorąco zmniejszamy. Pamiętajmy, że każda instalacja jest inna i wymaga indywidualnego podejścia.

Krok 3: Jak korygować ustawienia w zależności od temperatury na zewnątrz?

Ręczna regulacja zaworu czterodrożnego wymaga dynamicznego dostosowywania ustawień do zmieniających się warunków zewnętrznych. Kiedy na zewnątrz robi się zimniej, zapotrzebowanie na ciepło w budynku rośnie. W takiej sytuacji będziemy musieli zwiększyć stopień otwarcia zaworu (czyli ustawić wyższą wartość na skali, np. z "5" na "6" lub "7"), aby do instalacji trafiło więcej gorącej wody. Analogicznie, gdy temperatura na zewnątrz wzrasta, możemy nieco przymknąć zawór (zmniejszyć wartość), aby uniknąć przegrzewania i zaoszczędzić paliwo. Ważne jest, aby robić to stopniowo i obserwować reakcję systemu, zamiast gwałtownie zmieniać ustawienia.

Krok 4: Znajdowanie "złotego środka" jak osiągnąć stabilną temperaturę na grzejnikach?

Osiągnięcie stabilnej i komfortowej temperatury na grzejnikach przy ręcznej regulacji to sztuka, którą można opanować dzięki kilku wskazówkom:

• Stopniowe korekty: Nigdy nie zmieniaj ustawienia pokrętła o więcej niż jedną, maksymalnie dwie cyfry na raz. Daj systemowi czas (kilka godzin) na ustabilizowanie się po każdej zmianie.
• Obserwacja termometrów: Monitoruj temperaturę wody na zasilaniu instalacji oraz temperaturę powrotu do kotła. To pomoże Ci zrozumieć, jak zmiana położenia zaworu wpływa na cały obieg.
• Termometry pokojowe: Używaj termometrów pokojowych w różnych częściach domu, aby ocenić rzeczywisty komfort cieplny, a nie tylko temperaturę grzejników.
• Unikaj skrajnych położeń: Staraj się nie utrzymywać zaworu w pozycjach "0" lub "10" przez dłuższy czas, chyba że jest to absolutnie konieczne. Pozycje pośrednie zazwyczaj zapewniają lepszą równowagę.
• Pamiętaj o ochronie kotła: Zawsze upewnij się, że temperatura wody powracającej do kotła nie spada poniżej wartości zalecanej przez producenta (zwykle około 50-55°C dla kotłów stałopalnych).

Najczęstsze problemy z ręczną regulacją i jak je rozwiązać

Problem: Temperatura gwałtownie rośnie lub spada przy minimalnym ruchu pokrętłem

Często spotykam się z problemem, gdzie nawet niewielki ruch pokrętłem zaworu czterodrożnego powoduje drastyczne zmiany temperatury w instalacji. Wynika to zazwyczaj z dużej wrażliwości zaworu na zmiany przepływu, zwłaszcza w małych instalacjach lub gdy kocioł pracuje z dużą mocą. Aby temu zaradzić, proponuję stosować bardzo małe, stopniowe korekty. Zamiast obracać pokrętłem o całą cyfrę, spróbuj przesunąć je o ułamek, a następnie poczekaj na reakcję systemu. Czasami pomaga również delikatne "rozruszanie" zaworu, jeśli długo nie był używany, co może poprawić jego płynność działania.

Problem: Grzejniki są ledwo ciepłe mimo wysokiej temperatury na kotle

Jeśli kocioł pracuje na wysokiej temperaturze, a grzejniki pozostają ledwo ciepłe, najprawdopodobniej problem leży w zbyt dużym udziale chłodnej wody powrotnej z instalacji w obiegu grzewczym. Oznacza to, że zawór czterodrożny jest zbyt mocno przymknięty na instalację (ustawiony na zbyt niską wartość). W takiej sytuacji należy stopniowo zwiększać otwarcie zaworu (podnosić wartość na skali), aby do grzejników trafiało więcej gorącej wody z kotła. Pamiętaj jednak, aby jednocześnie monitorować temperaturę powrotu do kotła, aby nie dopuścić do jego wychłodzenia. Warto również sprawdzić, czy wszystkie grzejniki są odpowietrzone i czy pompy obiegowe pracują prawidłowo.

Problem: Kocioł nie może osiągnąć zadanej temperatury czy winny jest zawór?

Gdy kocioł ma problem z osiągnięciem zadanej temperatury, zawór czterodrożny może być jedną z przyczyn, choć nie zawsze jedyną. Jeśli zawór jest zbyt mocno otwarty na instalację (ustawiony na zbyt wysoką wartość, np. "8" lub "9"), kocioł może oddawać zbyt dużo ciepła do systemu, zanim zdąży się nagrzać do optymalnej temperatury. W takiej sytuacji spróbuj nieco przymknąć zawór (zmniejszyć wartość na skali), aby dać kotłowi szansę na osiągnięcie zadanej temperatury. Warto również sprawdzić inne elementy, takie jak drożność komina, jakość paliwa, stan czujników temperatury, a także czy moc kotła jest odpowiednio dobrana do zapotrzebowania budynku. Czasami problemem może być również zbyt niska moc pompy obiegowej.

Automatyzacja dla wygody: ustawienie zaworu z siłownikiem Afriso ARM

Kiedy warto zainwestować w siłownik? Korzyści z automatycznej regulacji

Automatyzacja pracy zaworu czterodrożnego za pomocą siłownika, takiego jak Afriso ARM, to rozwiązanie, które osobiście bardzo polecam. W mojej ocenie, korzyści z takiej inwestycji są znaczące:

• Zwiększony komfort: Siłownik utrzymuje stałą, zadaną temperaturę w obiegu grzewczym, niezależnie od zmian temperatury zewnętrznej czy pracy kotła. Koniec z ręcznym kręceniem pokrętłem!
• Stabilność temperatury: System automatycznie reaguje na zapotrzebowanie na ciepło, eliminując gwałtowne wahania temperatury w pomieszczeniach.
• Oszczędność energii: Precyzyjna regulacja pozwala na optymalne wykorzystanie ciepła, co przekłada się na mniejsze zużycie paliwa i niższe rachunki.
• Ochrona kotła: Siłownik dba o utrzymanie odpowiedniej temperatury powrotu do kotła, przedłużając jego żywotność i chroniąc przed korozją.
• Większa kontrola: Dzięki sterownikowi możemy precyzyjnie ustawiać parametry pracy, harmonogramy grzania i monitorować działanie systemu.

Montaż siłownika na zaworze kluczowa pozycja "50%"

Montaż siłownika na zaworze czterodrożnym Afriso ARM jest stosunkowo prosty, ale wymaga zachowania jednej kluczowej zasady. Przed przystąpieniem do instalacji siłownika, zawór musi być ustawiony w pozycji środkowej, czyli na "50% otwarcia". Zazwyczaj odpowiada to wartości "5" na skali od 0 do 10. Dlaczego to takie ważne? Ponieważ siłownik ma ograniczony zakres ruchu (zazwyczaj 90 stopni), a jego montaż w pozycji środkowej pozwala mu na swobodne obracanie zaworem w obu kierunkach zarówno w stronę pełnego otwarcia, jak i pełnego zamknięcia. Upewnij się, że siłownik jest prawidłowo zamocowany na trzpieniu zaworu i stabilnie przykręcony, aby uniknąć luzów, które mogłyby wpływać na precyzję regulacji.

Synchronizacja ze sterownikiem: jak wprowadzić poprawne parametry pracy?

Po zamontowaniu siłownika kluczowym krokiem jest jego synchronizacja ze sterownikiem kotła. To właśnie sterownik będzie "mózgiem" całego układu, decydującym o położeniu zaworu. Ogólne zasady synchronizacji obejmują podłączenie siłownika do odpowiednich zacisków na sterowniku (zasilanie, sygnały sterujące) oraz wprowadzenie do sterownika kluczowych parametrów pracy. Każdy sterownik ma nieco inną procedurę, dlatego zawsze należy dokładnie zapoznać się z instrukcją obsługi konkretnego modelu. Pamiętajmy, że prawidłowe wprowadzenie tych parametrów jest niezbędne do tego, aby siłownik działał precyzyjnie i efektywnie.

Czas otwarcia (np. 120s) dlaczego to najważniejsze ustawienie?

Jednym z najważniejszych parametrów, który musimy skonfigurować w sterowniku kotła dla siłownika Afriso ARM, jest czas pełnego obrotu siłownika (często nazywany "czasem otwarcia" lub "czasem ruchu"). Typowa wartość to około 120 sekund. Dlaczego jest to tak kluczowe? Ponieważ sterownik, aby prawidłowo obliczyć, o ile ma obrócić zawór w danym momencie, musi wiedzieć, ile czasu zajmuje siłownikowi przejście od pozycji całkowicie zamkniętej do całkowicie otwartej (lub odwrotnie). Jeśli ten parametr jest ustawiony błędnie, sterownik będzie "przejazdzał" zawór lub nie będzie w stanie go w pełni otworzyć/zamknąć, co negatywnie wpłynie na precyzję i szybkość reakcji systemu. Zawsze upewnij się, że wartość wprowadzona do sterownika odpowiada rzeczywistemu czasowi obrotu Twojego siłownika.

Kalibracja siłownika jak sprawić, by sterownik "widział" to samo co zawór?

Kalibracja siłownika ze sterownikiem to proces, który ma na celu zapewnienie, że wskazania procentowe na sterowniku (np. 0-100% otwarcia) odpowiadają faktycznemu położeniu zaworu. To niezwykle ważne, aby uniknąć sytuacji, w której sterownik "myśli", że zawór jest w jednej pozycji, podczas gdy fizycznie znajduje się on w innej. Proces kalibracji zazwyczaj polega na tym, że sterownik wykonuje pełny cykl ruchu siłownika od całkowitego zamknięcia do całkowitego otwarcia, a następnie z powrotem. W tym czasie "uczy się" skrajnych położeń i przypisuje im odpowiednie wartości procentowe. Regularna kalibracja, zwłaszcza po dłuższym przestoju lub w przypadku problemów z precyzją, zapobiega "gubieniu" ustawień i zapewnia stabilną pracę systemu.

Diagnostyka popularnych błędów w układzie z siłownikiem

Siłownik "gubi" ustawienia co zrobić, gdy wskazania się nie zgadzają?

Problem "gubienia" ustawień przez siłownik, czyli sytuacji, gdy wskazania procentowe na sterowniku nie zgadzają się z faktycznym położeniem zaworu, jest dość powszechny. Zazwyczaj wynika to z kilku przyczyn. Po pierwsze, może być to błędna kalibracja w takim przypadku należy ją powtórzyć, upewniając się, że siłownik ma swobodę ruchu w całym zakresie. Po drugie, przyczyną mogą być luzy na mocowaniu siłownika do trzpienia zaworu sprawdź, czy siłownik jest stabilnie zamontowany. Po trzecie, problemem bywają zakłócenia w zasilaniu lub sygnale sterującym. Warto sprawdzić połączenia elektryczne i upewnić się, że nie ma przerw ani zwarć. Czasami również uszkodzenie samego siłownika lub sterownika może być przyczyną, ale to rzadsze przypadki.

Zawór pracuje zbyt często lub zbyt rzadko jak dostroić czasy pracy i przerwy?

Jeśli zauważysz, że siłownik zaworu pracuje zbyt często (ciągle się rusza) lub zbyt rzadko (nie reaguje na zmiany), prawdopodobnie trzeba dostroić parametry pracy w sterowniku. Zbyt częsta praca może świadczyć o zbyt małej histerezie lub zbyt krótkich czasach reakcji, co powoduje "nerwowe" ruchy siłownika. Zwiększenie histerezy (zakresu temperatury, w którym zawór nie reaguje) lub wydłużenie czasu przerwy między kolejnymi korektami może pomóc. Z kolei zbyt rzadka praca może oznaczać zbyt dużą histerezę lub zbyt długie czasy przerwy, co prowadzi do opóźnionej reakcji na zmiany temperatury. W takiej sytuacji należy te parametry zmniejszyć. Kluczem jest znalezienie optymalnej równowagi, która zapewni stabilną temperaturę bez nadmiernej aktywności siłownika.

Brak reakcji na zmiany temperatury sprawdzanie połączeń i ustawień sterownika

Gdy siłownik nie reaguje na zmiany temperatury, mimo że sterownik pokazuje inne wartości, należy przeprowadzić systematyczną diagnostykę. Oto checklista, którą zawsze polecam sprawdzić:

• Połączenia elektryczne: Upewnij się, że wszystkie przewody są prawidłowo podłączone do siłownika i sterownika, a także, że nie ma uszkodzeń izolacji czy przerw w obwodzie.
• Zasilanie siłownika: Sprawdź, czy siłownik otrzymuje odpowiednie napięcie. Użyj miernika, aby zweryfikować obecność zasilania.
• Czujniki temperatury: Zweryfikuj, czy czujniki temperatury (np. pogodowy, kotłowy, obiegu grzewczego) są prawidłowo zamontowane, nieuszkodzone i czy ich wskazania są wiarygodne. Uszkodzony czujnik to częsta przyczyna braku reakcji.
• Ustawienia sterownika: Przejrzyj konfigurację sterownika. Czy zadane temperatury są poprawne? Czy tryb pracy (np. ręczny, automatyczny, pogodowy) jest właściwy? Czy nie ma aktywnych blokad lub harmonogramów, które uniemożliwiają pracę siłownika?
• Kalibracja siłownika: Upewnij się, że siłownik został prawidłowo skalibrowany ze sterownikiem.
• Awaria siłownika/sterownika: W ostateczności, jeśli wszystkie powyższe punkty są w porządku, może to wskazywać na awarię samego siłownika lub sterownika.

Kluczowe zasady poprawnej regulacji zaworu czterodrożnego Afriso

Checklista dobrych praktyk: o czym zawsze pamiętać?

Aby zapewnić długotrwałą i efektywną pracę zaworu czterodrożnego Afriso, warto pamiętać o kilku kluczowych zasadach. Z mojego doświadczenia wynika, że ich przestrzeganie minimalizuje problemy i zwiększa komfort użytkowania:

• Prawidłowy montaż: Zawsze upewnij się, że zawór jest podłączony zgodnie ze schematem producenta i kierunkiem przepływu wody.
• Ochrona kotła: Priorytetem jest utrzymanie odpowiedniej temperatury powrotu do kotła, aby zapobiec korozji niskotemperaturowej.
• Stopniowe korekty: Niezależnie od tego, czy regulujesz ręcznie, czy dostrajasz parametry siłownika, wprowadzaj zmiany małymi krokami i obserwuj reakcję systemu.
• Regularna kalibracja: W przypadku siłowników, regularnie sprawdzaj i kalibruj jego położenie ze sterownikiem.
• Czystość instalacji: Zanieczyszczenia w instalacji mogą blokować lub utrudniać ruch zwieradła. Regularne czyszczenie i stosowanie filtrów to dobra praktyka.
• Monitorowanie: Obserwuj wskazania termometrów (na kotle, zasilaniu, powrocie) i manometrów. To Twoje oczy i uszy w systemie grzewczym.
• Instrukcja obsługi: Zawsze miej pod ręką instrukcję obsługi zaworu i sterownika to skarbnica wiedzy o Twoim konkretnym modelu.

Przeczytaj również: Jaki imbus do zaworów grzejnikowych? Dobierz klucz i reguluj!

Kiedy regulacja nie pomaga, czyli kiedy wezwać profesjonalnego instalatora?

Mimo najlepszych chęci i stosowania się do wszystkich porad, zdarzają się sytuacje, w których samodzielna regulacja zaworu czterodrożnego może okazać się niewystarczająca. Zawsze podkreślam, że bezpieczeństwo i prawidłowe działanie instalacji są najważniejsze. Jeśli napotykasz na uporczywe problemy, takie jak ciągłe wahania temperatury, brak możliwości osiągnięcia zadanej temperatury kotła, dziwne dźwięki z zaworu lub siłownika, czy też masz jakiekolwiek wątpliwości co do prawidłowego działania systemu, nie wahaj się wezwać profesjonalnego instalatora. Specjalista dysponuje odpowiednimi narzędziami diagnostycznymi i wiedzą, aby zidentyfikować złożone usterki systemowe, takie jak problemy z pompami, zapowietrzeniem instalacji, uszkodzeniem czujników, czy też koniecznością wymiany samego zaworu lub siłownika. Lepiej zapobiegać poważnym awariom, niż później ponosić wysokie koszty napraw.
