Jak zmierzyć średnicę rury bez suwmiarki? Proste triki!

Często stajemy przed wyzwaniem zmierzenia średnicy rury, a pod ręką brakuje nam specjalistycznego narzędzia, jakim jest suwmiarka. Nie martw się! Z mojego doświadczenia wiem, że nawet bez profesjonalnego sprzętu możesz precyzyjnie określić wymiar rury, korzystając z prostych, domowych metod. W tym artykule pokażę Ci, jak to zrobić krok po kroku, wykorzystując przedmioty, które masz w zasięgu ręki.

Precyzyjny pomiar rury dlaczego jest tak ważny dla każdej instalacji?

Dokładny pomiar średnicy rury to absolutna podstawa każdej solidnej instalacji. Niezależnie od tego, czy budujesz, remontujesz, czy po prostu wymieniasz element w domowej hydraulice, precyzja jest kluczowa. Z mojego doświadczenia wiem, że nawet niewielka pomyłka może mieć dalekosiężne konsekwencje, prowadząc do frustracji i dodatkowych kosztów.

Pozorna oszczędność, realne problemy: skutki pomyłki o kilka milimetrów

Wydawać by się mogło, że "kilka milimetrów w tę czy w tamtą" nie zrobi różnicy. Nic bardziej mylnego! Jak wynika z mojego doświadczenia, pomyłka nawet o 1-2 milimetry w pomiarze średnicy rury może prowadzić do poważnych problemów. Najczęściej spotykane to nieszczelności, które mogą skutkować zalaniem, uszkodzeniem mienia i koniecznością kosztownych napraw. Zbyt mała rura nie pozwoli na swobodny przepływ, a zbyt duża nie będzie pasować do złączek, co uniemożliwi prawidłowy montaż. Konsekwencje to nie tylko straty finansowe, ale i zmarnowany czas oraz nerwy. Dlatego tak ważne jest, aby poświęcić chwilę na dokładny pomiar.

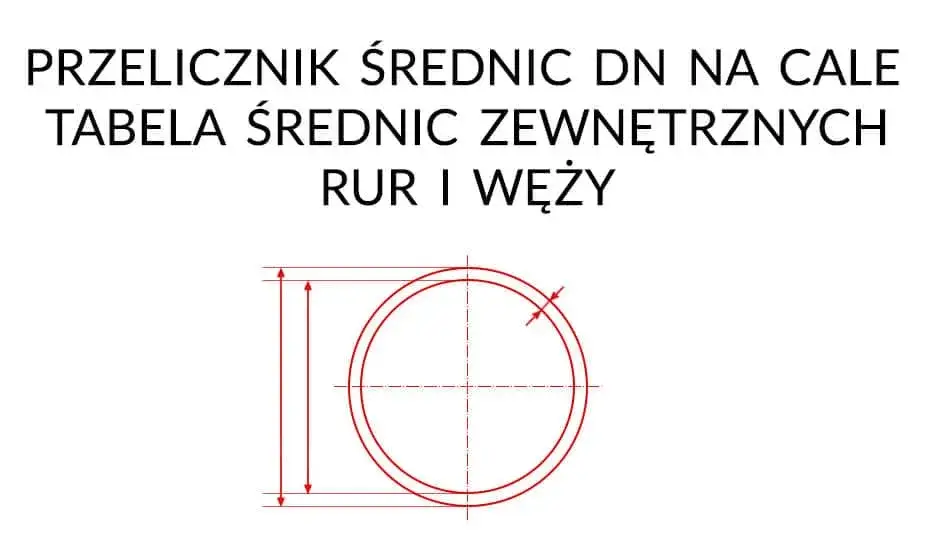

Średnica zewnętrzna, wewnętrzna czy nominalna (DN)? Wyjaśniamy, którą wartość musisz znać

Zanim przystąpisz do pomiarów, musisz zrozumieć, że rury mają kilka rodzajów "średnic", a każda z nich ma inne zastosowanie. To klucz do prawidłowego doboru elementów instalacji:

• Średnica zewnętrzna (d): To wymiar mierzony od jednej zewnętrznej krawędzi rury do drugiej. Jest to najważniejszy parametr przy doborze złączek, obejm i uchwytów. W przypadku rur z tworzyw sztucznych (PEX, PP, PVC) jest to najczęściej podawana i mierzona wartość.
• Średnica wewnętrzna (di): Mierzona wewnątrz rury, od jednej wewnętrznej ścianki do drugiej. Ten wymiar jest istotny dla przepustowości instalacji, czyli tego, ile wody (lub innego medium) może przepłynąć przez rurę w danym czasie. Ma to znaczenie zwłaszcza w rurach grubościennych, np. stalowych czy miedzianych.
• Średnica nominalna (DN): To wartość umowna, stosowana do klasyfikacji rur i armatury w systemach instalacyjnych, zgodna z normą EN ISO 6708. Nie odpowiada ona bezpośrednio żadnemu fizycznemu wymiarowi, ale ułatwia komunikację i projektowanie. Przykładowo, rura o oznaczeniu DN20 może mieć średnicę zewnętrzną 25 mm. W Polsce, podobnie jak w Europie, stosuje się system metryczny (milimetry), ale w starszych instalacjach lub przy niektórych elementach (np. gwinty) spotyka się oznaczenia calowe.

Oblicz średnicę rury mierząc jej obwód najprostszy sposób dla każdego

Jedną z najprostszych i najbardziej uniwersalnych metod pomiaru średnicy rury, zwłaszcza gdy nie masz dostępu do jej czoła, jest zmierzenie jej obwodu. To technika, którą sam często stosuję w praktyce, gdy suwmiarka nie jest dostępna.

Czego potrzebujesz? Wystarczy sznurek i miarka

Do tej metody potrzebujesz tylko kilku podstawowych przedmiotów, które z pewnością masz w domu:

• Elastyczna miarka krawiecka (centymetr)
• Sznurek, nitka lub cienki pasek papieru (jeśli nie masz miarki krawieckiej)
• Linijka lub miarka stalowa (do zmierzenia sznurka/paska)

Krok po kroku: jak owinąć rurę i dokładnie zmierzyć jej obwód

Precyzja jest tutaj kluczowa, dlatego postępuj zgodnie z poniższymi krokami:

1. Przygotowanie: Jeśli używasz sznurka, upewnij się, że jest on nierozciągliwy i wystarczająco długi, aby swobodnie owinąć rurę.
2. Owijanie rury: Owiń sznurek (lub miarkę krawiecką) ciasno wokół rury. Upewnij się, że sznurek przylega równomiernie na całej długości obwodu i nie jest luźny.
3. Zaznaczenie punktu: Gdy sznurek się styka, zaznacz flamastrem lub palcem punkt, w którym koniec sznurka spotyka się z jego początkiem. Jeśli używasz miarki krawieckiej, po prostu odczytaj wartość.
4. Pomiar sznurka: Rozwiń sznurek i rozłóż go na płaskiej powierzchni. Za pomocą linijki lub miarki stalowej zmierz odległość od początku sznurka do zaznaczonego punktu. To jest Twój obwód rury (L). Zapisz wynik w milimetrach.

Prosty wzór, który musisz znać: jak przeliczyć obwód na średnicę za pomocą liczby Pi (π)

Gdy masz już zmierzony obwód (L), możesz łatwo obliczyć średnicę (D) rury, korzystając z podstawowego wzoru matematycznego. Pamiętasz liczbę Pi (π)? To ona nam pomoże! Wzór wygląda następująco:

Średnica (D) = Obwód (L) / π

Dla uproszczenia możesz przyjąć wartość Pi jako 3,14159 lub w zaokrągleniu 3,14. Im więcej cyfr po przecinku użyjesz, tym dokładniejszy będzie wynik.

Przykład: Jeśli zmierzyłeś obwód rury i wynosi on 78,5 mm, to średnica rury będzie wynosić: D = 78,5 mm / 3,14159 ≈ 25 mm. I gotowe! W ten sposób, bez suwmiarki, uzyskałeś precyzyjny wymiar.

Pomiar średnicy linijką lub miarką stalową kiedy to działa?

Czasem najprostsze rozwiązania są najlepsze. Pomiar średnicy rury za pomocą zwykłej linijki lub miarki stalowej jest możliwy i często wystarczający, ale wymaga spełnienia pewnych warunków.

Kiedy ta metoda sprawdzi się najlepiej? Warunek: dostęp do czoła rury

Ta metoda jest najbardziej efektywna, gdy masz bezpośredni i swobodny dostęp do czoła rury, czyli do jej przekroju. Idealnie, jeśli rura jest zdemontowana lub wystaje na tyle, że możesz swobodnie przyłożyć do niej miarkę. W takich sytuacjach możesz zmierzyć średnicę zewnętrzną, a jeśli rura jest pusta i ma odpowiednio duży otwór, również wewnętrzną.

Jak prawidłowo przyłożyć miarkę, by uniknąć błędu pomiarowego

Aby pomiar linijką był jak najdokładniejszy, postępuj zgodnie z tymi wskazówkami:

• Przykładaj miarkę prostopadle: Upewnij się, że linijka jest ułożona idealnie prostopadle do czoła rury.
• Mierz w najszerszym punkcie: Przyłóż linijkę tak, aby przechodziła przez sam środek rury, obejmując jej najszerszy punkt. To kluczowe, aby uzyskać prawdziwą średnicę, a nie mniejszy wymiar.
• Odczytaj z obu stron: Jeśli to możliwe, zacznij pomiar od zera na jednej krawędzi zewnętrznej i odczytaj wartość na przeciwległej krawędzi.

Pomiar średnicy zewnętrznej a wewnętrznej praktyczne wskazówki

Podczas pomiaru linijką pamiętaj o różnicach:

• Średnica zewnętrzna: Jest łatwiejsza do zmierzenia. Po prostu przykładasz linijkę do zewnętrznych krawędzi rury.
• Średnica wewnętrzna: Jeśli rura ma na tyle duży otwór, że możesz wsunąć do niego linijkę, zmierz odległość między wewnętrznymi ściankami. W przeciwnym razie, zmierz średnicę zewnętrzną i spróbuj oszacować grubość ścianki (jeśli nie jest nadrukowana), a następnie odejmij podwójną grubość ścianki od średnicy zewnętrznej. Pamiętaj jednak, że to będzie tylko przybliżony wynik.

Kreatywne sposoby na pomiar rur w trudno dostępnych miejscach

Nie zawsze mamy idealne warunki do pomiaru. Czasem rura jest zamontowana w ciasnym miejscu, gdzie trudno o precyzyjny pomiar miarką. W takich sytuacjach warto wykazać się kreatywnością. Oto kilka moich sprawdzonych, mniej konwencjonalnych metod.

Twój smartfon jako narzędzie pomiarowe: technika ze zdjęciem i linijką

Współczesne smartfony to potężne narzędzia, które możemy wykorzystać także w majsterkowaniu. Ta metoda jest szczególnie przydatna, gdy rura jest w trudno dostępnym miejscu, ale możesz ją sfotografować:

Zrób zdjęcie rury, umieszczając obok niej obiekt o znanych wymiarach może to być moneta (np. 5 groszy ma 15 mm średnicy), karta kredytowa (85,6 mm długości) lub po prostu linijka. Ważne, aby obiekt był w tej samej płaszczyźnie co rura, aby uniknąć zniekształceń perspektywy. Następnie, otwórz zdjęcie na komputerze lub w telefonie i użyj funkcji powiększania. Możesz zmierzyć na ekranie proporcje między znanym obiektem a rurą (np. za pomocą linijki przyłożonej do ekranu lub programu graficznego) i proporcjonalnie obliczyć rzeczywistą średnicę rury. To zaskakująco dokładna metoda, jeśli wykonana jest starannie.

Metoda "na odcisk": jak przenieść wymiar rury na kartkę papieru

Jeśli masz do czynienia z rurą, która została zdemontowana, ale nie masz suwmiarki, metoda "na odcisk" jest prosta i skuteczna:

Przygotuj czystą kartkę papieru i połóż ją na płaskiej, twardej powierzchni. Następnie przyciśnij czoło rury do kartki papieru, delikatnie obracając ją, aby uzyskać wyraźny odcisk jej przekroju. Jeśli rura jest z tworzywa sztucznego, możesz użyć ołówka, aby obrysować jej wewnętrzną i zewnętrzną krawędź. Po usunięciu rury, na kartce pozostanie okrąg (lub dwa koncentryczne okręgi). Teraz możesz zmierzyć średnicę tego okręgu za pomocą zwykłej linijki. Pamiętaj, aby mierzyć w najszerszym punkcie.

Zanim zaczniesz mierzyć sprawdź oznaczenia na rurze

Zanim zabierzesz się za miarkę i sznurek, zawsze radzę sprawdzić, czy producent nie ułatwił Ci zadania. Wiele rur, zwłaszcza tych nowoczesnych, ma nadrukowane wszystkie niezbędne informacje. To najprostsza i najbardziej wiarygodna metoda!

Gdzie szukać oznaczeń na rurach z PVC, PEX czy miedzi?

Oznaczenia na rurach są zazwyczaj umieszczone w widocznym miejscu, choć czasem trzeba się dobrze przyjrzeć. Na rurach z tworzyw sztucznych (PVC, PEX, PP) nadruki są często powtarzane wzdłuż całej długości rury. Szukaj ich na zewnętrznej powierzchni. Na rurach miedzianych oznaczenia mogą być wybite lub nadrukowane w mniej widocznych miejscach, np. na końcówkach lub co kilka metrów. Zawsze sprawdź całą dostępną powierzchnię rury, a nuż znajdziesz to, czego szukasz.

Jak interpretować nadruki? Co oznaczają symbole DN, d, PN?

Na rurach znajdziesz szereg symboli, które dostarczają cennych informacji:

• DN (Średnica Nominalna): Jak już wspominałem, jest to wartość umowna, np. DN20. Pamiętaj, że nie zawsze odpowiada ona bezpośrednio średnicy zewnętrznej w milimetrach.
• d (Średnica zewnętrzna): Ten symbol, często z towarzyszącą mu wartością w milimetrach (np. d25), oznacza średnicę zewnętrzną rury. To jest najczęściej potrzebny wymiar do doboru złączek.
• PN (Ciśnienie Nominalne): Oznacza maksymalne ciśnienie robocze, jakie rura może wytrzymać w określonych warunkach (np. PN10 oznacza 10 barów). Jest to kluczowy parametr dla bezpieczeństwa instalacji.
• Inne symbole mogą dotyczyć materiału (np. PP-R, PE-RT), grubości ścianki (np. SDR11) czy daty produkcji.

Unikaj najczęstszych pułapek i błędów podczas pomiaru rur

Nawet przy użyciu najprostszych metod, łatwo o błędy, które mogą zniweczyć cały wysiłek. Jako doświadczony majsterkowicz, chcę Cię ostrzec przed najczęstszymi pułapkami.

Problem owalizacji: dlaczego warto zmierzyć rurę w kilku miejscach?

Rury, zwłaszcza te z tworzyw sztucznych, mogą z czasem ulec owalizacji, czyli stracić idealnie okrągły kształt. Dzieje się tak pod wpływem nacisku, temperatury czy niewłaściwego przechowywania. Jeśli zmierzysz taką rurę tylko w jednym miejscu, możesz uzyskać błędny wynik. Dlatego zawsze radzę wykonać pomiar w kilku miejscach, obracając rurę o około 90 stopni. Następnie uśrednij uzyskane wyniki. To znacznie zwiększy dokładność Twojego pomiaru.

Cale czy milimetry? Jak nie pogubić się w systemach miar w polskich instalacjach

W Polsce dominują milimetry, ale w instalacjach hydraulicznych nadal często spotykamy się z systemem calowym, zwłaszcza przy rurach stalowych i gwintach. Rura "pół cala" (1/2") to nie dokładnie 12,7 mm! W praktyce instalacyjnej 1/2 cala to zazwyczaj rura o średnicy zewnętrznej około 21,3 mm. Rury z tworzyw sztucznych (PEX, PP, PVC) są prawie zawsze opisywane w milimetrach (np. 16 mm, 20 mm, 25 mm). Zawsze upewnij się, w jakim systemie miar podana jest średnica, aby uniknąć pomyłek przy doborze złączek i armatury. Jeśli masz wątpliwości, poszukaj tabel przeliczeniowych.

Pamiętaj o grubości ścianki dlaczego jest tak ważna dla doboru złączek?

Grubość ścianki (e) rury ma kluczowe znaczenie, zwłaszcza gdy mówimy o średnicy wewnętrznej i doborze złączek. Średnica wewnętrzna jest zawsze mniejsza od zewnętrznej o podwójną grubość ścianki. Jeśli dobierasz złączkę, która ma być wciśnięta do środka rury (np. w systemach PEX), musisz znać średnicę wewnętrzną. Z kolei złączki zaciskowe lub obejmy wymagają znajomości średnicy zewnętrznej. Grubość ścianki wpływa również na wytrzymałość ciśnieniową rury im grubsza ścianka, tym wyższe ciśnienie może znieść rura. Zawsze zwracaj uwagę na ten parametr, jeśli jest dostępny w oznaczeniach lub specyfikacji rury.

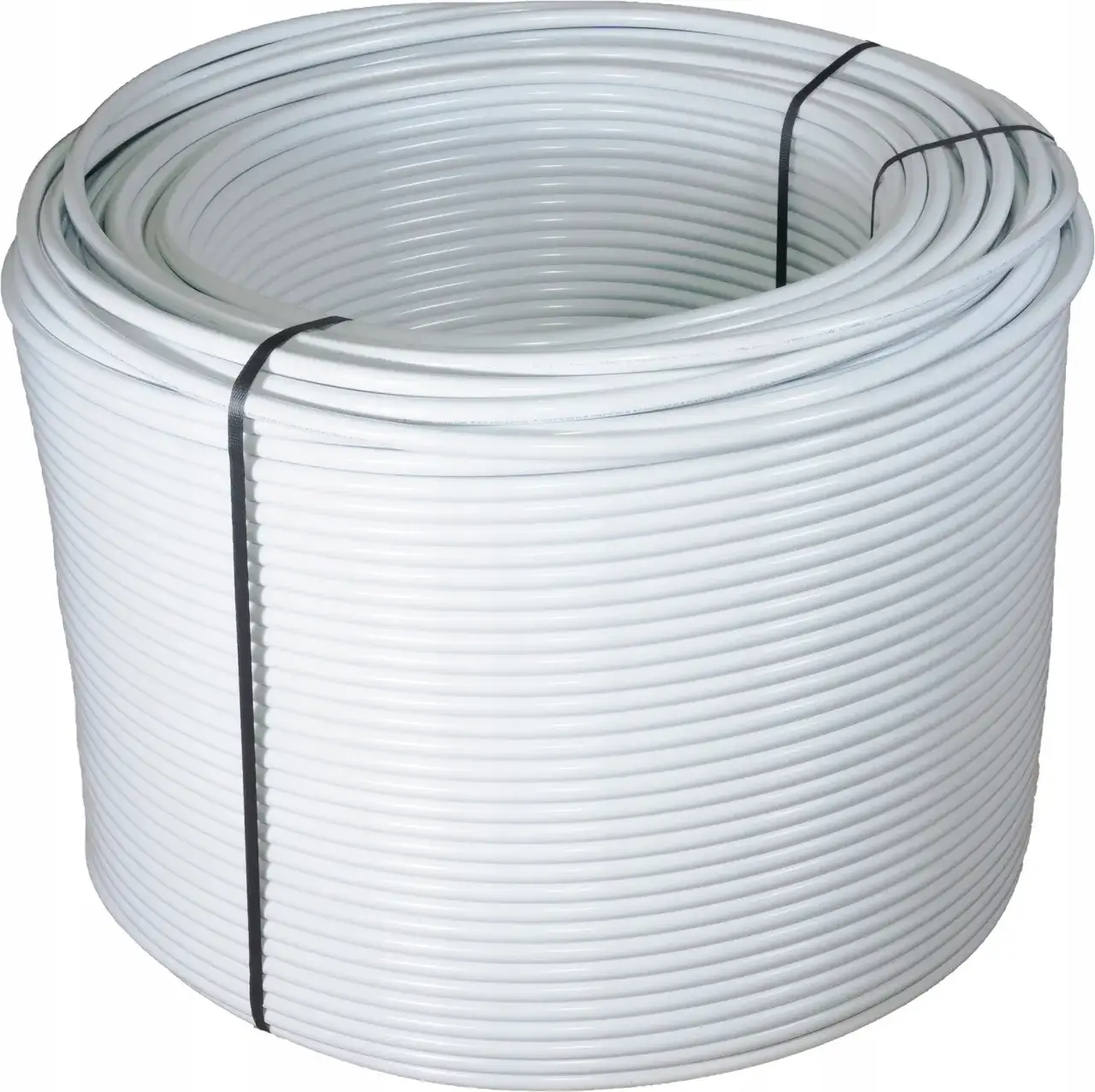

Przeczytaj również: Rury do ogrzewania podłogowego: PEX, PE-RT, wielowarstwowe co wybrać?

Porównaj swój pomiar ze standardowymi średnicami rur w Polsce

Po zmierzeniu rury, warto porównać uzyskany wynik z typowymi średnicami rur stosowanych w polskich instalacjach. To pomoże Ci zweryfikować poprawność pomiaru i upewnić się, że masz do czynienia ze standardowym elementem. Poniżej przedstawiam najczęściej spotykane wymiary.

Typowe średnice rur wodociągowych: 1/2", 3/4", 1"

W domowych instalacjach wodociągowych najczęściej spotkasz się z następującymi średnicami. Pamiętaj, że podane średnice calowe odnoszą się do średnicy nominalnej lub wewnętrznej, a milimetrowe do średnicy zewnętrznej rur z tworzyw sztucznych.

Standardowe wymiary rur kanalizacyjnych: 50 mm i 110 mm

Rury kanalizacyjne mają zazwyczaj większe średnice, aby zapewnić swobodny odpływ ścieków. Oto najczęściej spotykane wymiary:
