Złączki WAGO są wygodne wtedy, gdy dobierze się je do konkretnego przewodu i miejsca pracy. W praktyce liczą się trzy rzeczy: typ żyły, długość odizolowania i sposób zamknięcia zacisku. Poniżej pokazuję, jak montować je bezpiecznie, kiedy wybrać model z dźwignią, a kiedy wystarczy złączka wciskana, oraz na co uważać przy lampach, puszkach i aluminium.
Najważniejsze zasady montażu złączek WAGO
- Najpierw sprawdź serię, potem przewód. Inny model wybierzesz do linki, inny do sztywnej miedzi, a jeszcze inny do aluminium.
- Odizoluj przewód na właściwą długość. Dla serii 221 to 11 mm, a w złączkach 224 zwykle 9-11 mm.
- Wsuń żyłę do oporu albo domknij dźwignię do końca. Niedociśnięte połączenie wygląda poprawnie tylko z daleka.
- Nie stosuj 221 do aluminium. Przy aluminium trzeba trzymać się wybranych serii i pasty stykowej Alu-Plus.
- Zrób test po montażu. Delikatny test pociągnięcia i kontrola wzrokowa zajmują chwilę, a wyłapują większość błędów.

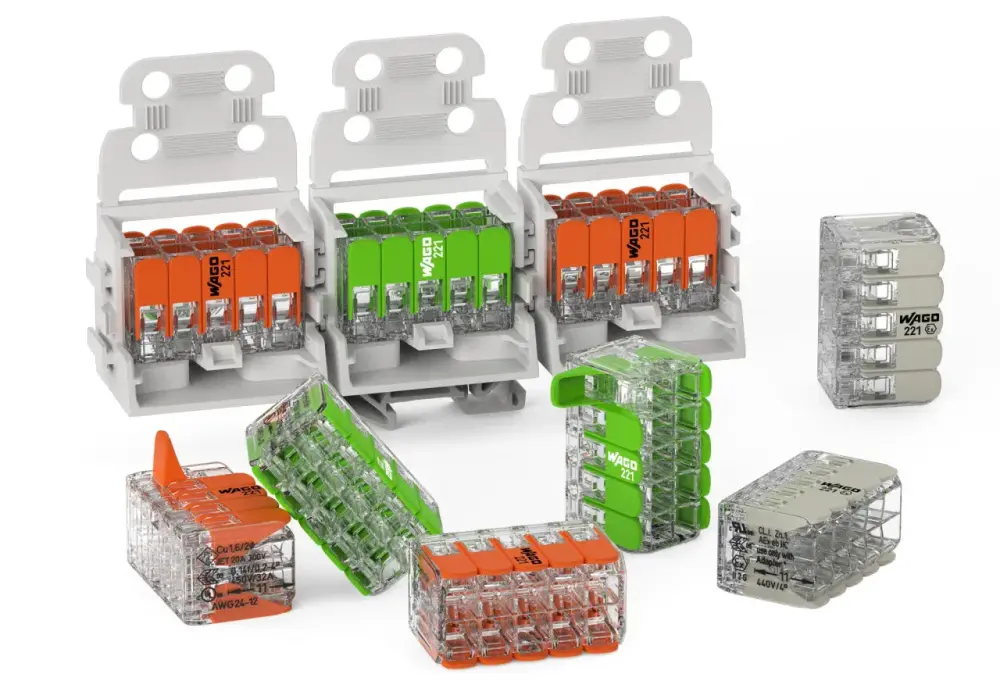

Jak dobrać serię do przewodu i miejsca montażu
Jeśli mam wskazać jeden błąd, to jest nim kupowanie złączki bez sprawdzenia, czy zgadza się przekrój i rodzaj przewodu. Serie WAGO różnią się bardziej, niż sugeruje wygląd obudowy, a dobór modelu decyduje o tym, czy montaż pójdzie sprawnie, czy skończy się poprawką. Według WAGO seria 221 obejmuje przewody od 0,14 do 4 mm2, a w wersji 6 mm2 można pójść jeszcze dalej, natomiast 2273, 773 i 224 są przeznaczone do nieco innych scenariuszy montażowych.
| Seria | Kiedy ją wybrać | Przewody i zakres | Mój praktyczny komentarz |
|---|---|---|---|
| 221 | Połączenia mieszane, lampy, remonty, miejsca, do których możesz wracać | Przewody jednodrutowe, wielodrutowe i linkowe; standardowo 0,14-4 mm2 | Dźwignia ułatwia montaż i późniejsze poprawki. To najwygodniejszy wybór, gdy instalacja nie jest "na jeden raz". |
| 2273 | Małe puszki z przewodami sztywnymi | Przewody jednodrutowe, do 2,5 mm2 | Bardzo kompaktowa złączka. Dobra tam, gdzie liczy się miejsce, ale nie ma potrzeby mieszania typów przewodów. |
| 773 | Grubsze obwody i większe przekroje | Przewody jedno- i wielodrutowe, do 6 mm2 | Wyraźnie mocniejszy wariant. Sięgam po niego, gdy instalacja ma większy przekrój i większe obciążenie. |
| 224 | Oprawy oświetleniowe i połączenia serwisowe | Po stronie oprawy wszystkie typy przewodów, po stronie instalacji przewody sztywne; do 2,5 mm2 | To złączka, która dobrze znosi pracę przy lampach. W praktyce oszczędza czas przy wymianie oprawy i montażu sufitowym. |
Jeśli chcesz zapamiętać tylko jedną zasadę, niech będzie prosta: 221 wybieram do elastyczności, 2273 do minimalizmu, 773 do większych przekrojów, a 224 do oświetlenia. Kiedy już wiesz, co kupić, przechodzę do samego montażu.

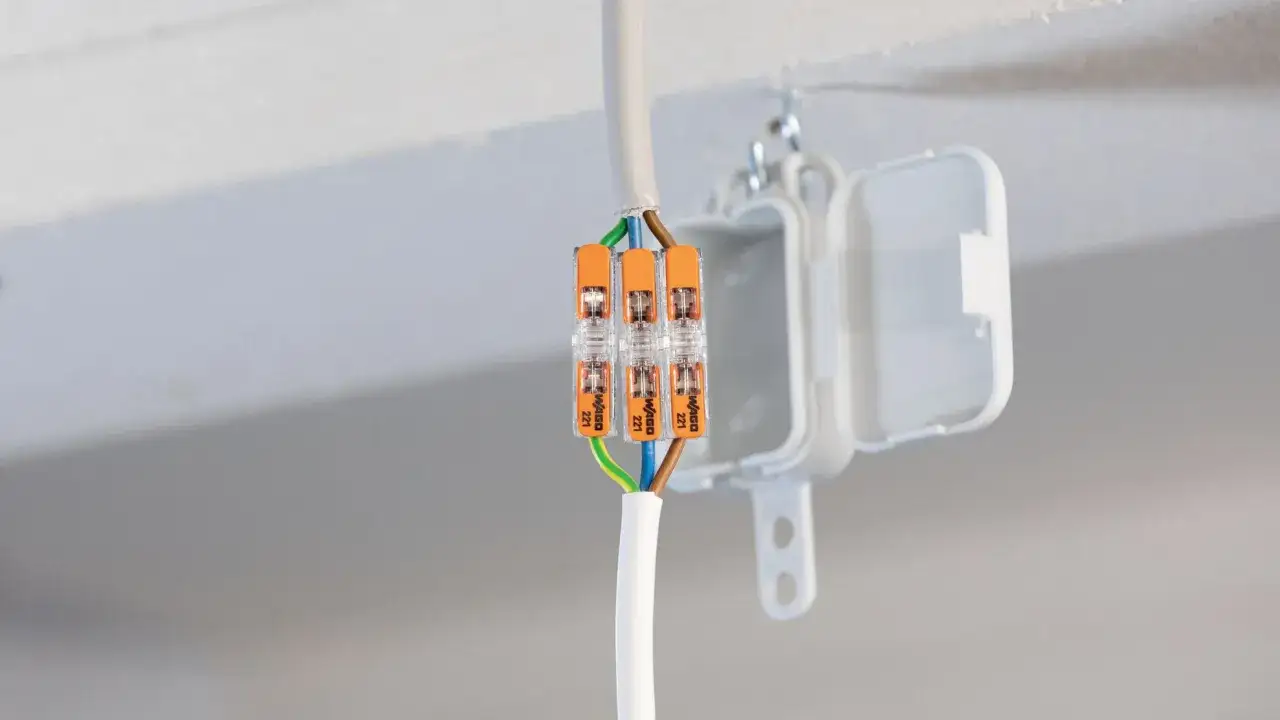

Montaż krok po kroku bez zgadywania
Najbezpieczniej pracuje mi się według prostej kolejności: przygotowanie, odizolowanie, wsunięcie, kontrola. Sama złączka robi wtedy dokładnie to, do czego została zaprojektowana, a nie musisz niczego dociskać "na czuja".
- Odłącz zasilanie i sprawdź brak napięcia. Tego kroku nie pomijam nigdy, nawet przy pozornie drobnym łączeniu w puszce.
- Sprawdź serię i długość odizolowania. W serii 221 producent podaje 11 mm, a dla 224 spotkasz zwykle zakres 9-11 mm. Jeśli używasz innego modelu, trzymaj się oznaczenia na obudowie albo karty katalogowej.
- Odetnij izolację równo i bez uszkadzania żyły. To ważniejsze, niż wygląda. Nacięty przewód potrafi później sprawić problem przy docisku sprężyny.
- Otwórz zacisk albo przygotuj wejście zgodnie z typem złączki. W 221 podnosisz dźwignię, w 224 naciskasz mechanizm od strony oprawy, a w złączkach wciskanych wsuwasz przewód do oporu.
- Wprowadź przewód do końca. Jeśli widzisz, że izolacja zatrzymała się za wcześnie, połączenie nie jest jeszcze gotowe.
- Zamknij dźwignię lub puść zacisk i zrób krótki test. Delikatnie pociągnij za każdy przewód. Jeżeli złączka siedzi pewnie, nie powinien się wysunąć.
- Ułóż przewody w puszce bez naprężenia. Złącze ma być zwarte, ale nie może pracować pod naciskiem pokrywy albo być ściśnięte na siłę.
W 221 masz jeszcze jedną praktyczną rzecz: dwa miejsca testowe do pomiaru napięcia nawet po montażu. To drobiazg, ale przy serwisie oszczędza czas i eliminuje rozpinanie połączenia tylko po to, żeby sprawdzić, co dzieje się w obwodzie. Sam sposób montażu jest prosty, ale materiał przewodu potrafi już zmienić zasady gry.
Przewody miedziane, linkowe i aluminiowe wymagają innego podejścia
Tu najłatwiej o pomyłkę, bo z zewnątrz żyły bywają podobne, a w środku zachowują się zupełnie inaczej. Miedź jest najprostsza, linka wymaga złączki dopuszczonej do przewodów giętkich, a aluminium trzeba traktować osobno.
Przewody miedziane
W typowej instalacji miedzianej najczęściej sięgam po 221, 2273, 773 albo 224, zależnie od miejsca i przekroju. To właśnie tu najlepiej widać różnicę między seriami: 2273 jest bardzo kompaktowa, 221 daje największą elastyczność, a 224 sprawdza się przy lampach i połączeniach serwisowych. Jeśli instalacja jest nowa i przewód ma stały typ, dobór jest prosty. Jeśli jednak robisz remont, lepiej postawić na rozwiązanie, które wybacza więcej.
Przewody linkowe i wielodrutowe
W takich połączeniach największy komfort daje mi 221, bo przyjmuje przewody jednodrutowe, wielodrutowe i linkowe bez kombinowania z dodatkowymi obejściami. To ma znaczenie przy oprawach oświetleniowych, modernizacji kuchni albo poprawkach w instalacji, gdzie jeden przewód jest sztywny, a drugi elastyczny. Złączka 224 też dobrze odnajduje się przy oświetleniu, bo po stronie oprawy przyjmuje wszystkie typy przewodów, a po stronie instalacji przewody sztywne.
Przeczytaj również: Kotwa chemiczna: Ile schnie? Czas wiązania, błędy i sekrety montażu
Aluminium
WAGO dopuszcza aluminium tylko w wybranych seriach i wyłącznie dla jednodrutowych przewodów aluminiowych. Trzeba je odizolować na długość podaną w karcie katalogowej lub na obudowie złączki, oczyścić utlenioną powierzchnię i od razu zabezpieczyć pastą stykową Alu-Plus albo użyć złączki fabrycznie wypełnionej pastą. W praktyce oznacza to jedno: 221 nie jest do aluminium. W wersjach z pastą fabryczną WAGO podaje maksymalną temperaturę pracy 60°C, a przy aluminium trzeba też pamiętać o obniżonych prądach znamionowych, na przykład 2,5 mm2 = 16 A i 4 mm2 = 22 A.
Jeżeli w starej instalacji widzisz aluminium, nie zakładaj automatycznie, że każda złączka WAGO będzie właściwa. To właśnie tutaj najłatwiej zrobić połączenie, które wygląda dobrze, ale technicznie nie jest bezpieczne. Z tej różnicy wynika większość typowych błędów, o których zaraz piszę.
Najczęstsze błędy, które psują połączenie
W teorii montaż wydaje się banalny, ale w praktyce kilka drobnych uchybień robi całą różnicę. Najczęściej poprawiam nie samą złączkę, tylko sposób przygotowania przewodu albo błędny dobór serii.
- Zły dobór złączki do przewodu. 221 nie rozwiązuje wszystkiego, a 2273 nie zastąpi modelu do linki czy mieszanych połączeń.
- Odizolowanie "na oko". Za krótka żyła nie dojdzie do oporu, a za długa zostawi zbyt dużo gołej miedzi poza zaciskiem.
- Niepełne wsunięcie przewodu. To jeden z tych błędów, których nie widać od razu, ale po czasie pojawia się grzanie albo niestabilny styk.
- Mieszanie miedzi i aluminium bez sprawdzenia dopuszczeń. To zawsze wymaga weryfikacji konkretnej serii i użycia pasty stykowej.
- Przeładowanie puszki. Jeśli przewody są napięte, złączka pracuje mechanicznie i po czasie połączenie traci pewność.
- Brak kontroli po montażu. Krótki test pociągnięcia i kontrola wzrokowa są szybsze niż późniejsze rozbieranie całego punktu.
- Praca w wilgoci bez ochrony. W takich miejscach sama złączka nie wystarczy; lepiej od razu przewidzieć odpowiednią osłonę lub obudowę, na przykład rozwiązanie z Gelboxem, czyli osłoną żelową chroniącą połączenie przed wilgocią.
Jeśli połączenie ma służyć dłużej niż jeden sezon, traktuję te błędy jak checklistę do odhaczenia przed zamknięciem puszki. To zwykle wystarcza, żeby instalacja nie wracała do mnie po poprawki. A gdy już wiesz, czego unikać, łatwiej wybrać miejsce, w którym WAGO naprawdę pokazuje swoją przewagę.
Gdzie złączki WAGO sprawdzają się najlepiej
Najwięcej sensu widzę w trzech sytuacjach: przy lampach, w puszkach instalacyjnych oraz przy szybkich poprawkach, gdzie liczy się czas i porządek w środku obudowy. W praktyce wybór serii zależy od tego, czy połączenie ma być jednorazowe, czy ma zostać łatwo dostępne na przyszłość.
| Sytuacja | Najczęstszy wybór | Dlaczego to działa |
|---|---|---|
| Montaż lampy sufitowej | 224 lub 221 | Oprawy często łączą różne typy przewodów, a 224 i 221 dobrze znoszą pracę serwisową. |
| Remont w puszce w ścianie | 221 | Dźwignia ułatwia późniejsze poprawki, a dwa punkty testowe pomagają przy pomiarach. |
| Mała puszka z przewodami sztywnymi | 2273 | To bardzo kompaktowe rozwiązanie, które oszczędza miejsce tam, gdzie każdy milimetr ma znaczenie. |
| Grubszy obwód do 6 mm2 | 773 | Lepsza opcja przy większym przekroju i wyższym obciążeniu prądowym. |
| Miejsce narażone na wilgoć | Złączka plus odpowiednia osłona | Połączenie powinno być zabezpieczone przed wilgocią, a nie tylko "schowane" w obudowie. |
W tej części najważniejsza jest uczciwa ocena warunków pracy. Nie każdy punkt instalacji potrzebuje tego samego rozwiązania, a czasem najlepsza złączka to po prostu ta, która pasuje do realnego obciążenia i pozwala później wygodnie serwisować połączenie. Zostaje jeszcze ostatnia rzecz: szybka kontrola, zanim zamkniesz puszkę na stałe.
Co sprawdzam, zanim zamknę puszkę na stałe
Po każdym montażu robię trzy krótkie kontrole. Sprawdzam, czy każdy przewód siedzi do końca, czy izolacja kończy się w odpowiednim miejscu i czy przewody nie napinają złączki po ułożeniu w puszce. To proste rzeczy, ale właśnie one decydują, czy połączenie będzie stabilne po tygodniu i po kilku latach.
- Test pociągnięcia. Delikatnie sprawdzam każdy przewód osobno, bez szarpania.
- Kontrola wzrokowa. Patrzę, czy nie widać zbyt dużego odcinka gołej żyły poza zaciskiem.
- Układ przewodów. Upewniam się, że pokrywa nie będzie ściskać złączki ani zginać przewodów pod ostrym kątem.
Jeżeli chcesz ograniczyć liczbę poprawek do minimum, trzymaj w skrzynce kilka najczęściej używanych serii zamiast jednej "uniwersalnej" złączki do wszystkiego. W praktyce właśnie taki zestaw pracy daje najlepszy efekt: mniej improwizacji, mniej błędów i szybszy montaż przy kolejnych punktach instalacji.
