Podwójny łącznik świecznikowy wygląda niepozornie, ale przy ograniczonej liczbie przewodów szybko okazuje się, że nie każdy układ pozwala na bezpieczny montaż. Poniżej pokazuję, kiedy instalacja z dwoma żyłami naprawdę wystarczy, jak czytać oznaczenia zacisków oraz co zrobić, gdy w puszce brakuje przewodów do dwóch niezależnych obwodów.
Najpierw sprawdź, czy instalacja pozwala sterować dwiema sekcjami niezależnie
- W klasycznym łączniku podwójnym faza wchodzi na zacisk wspólny, a z dwóch wyjść wychodzą dwa oddzielne obwody.
- Przy mechanicznym montażu do puszki zwykle potrzebujesz co najmniej trzech żył roboczych; neutralny i ochronny łączy się poza mechanizmem.
- Jeśli w puszce są tylko dwa przewody, najczęściej nie zrobisz z tego pełnego podwójnego sterowania bez przeróbki instalacji.
- Zaciski są zazwyczaj oznaczone jako L, 1 i 2 albo strzałkami, ale zawsze sprawdź schemat na obudowie.
- Przed pracą trzeba wyłączyć zasilanie i potwierdzić brak napięcia miernikiem.
Czy dwa przewody wystarczą do łącznika podwójnego
To jest punkt, od którego zawsze zaczynam. Jeśli w puszce masz tylko dwa przewody, to w większości przypadków nie da się z nich zrobić pełnego, klasycznego sterowania dwiema lampami osobno. Podwójny łącznik potrzebuje jednego zasilania fazowego i dwóch niezależnych wyjść na dwa obwody, więc układ z dwoma żyłami zwykle oznacza instalację zbyt ubogą na taki montaż.
| Co widzisz w puszce | Co to zwykle oznacza | Czy da się podłączyć podwójny łącznik | Najrozsądniejsze rozwiązanie |
|---|---|---|---|
| 2 przewody | Najczęściej jedno wejście i jedno wyjście dla pojedynczego obwodu | Na ogół nie | Dołożyć żyłę, przerobić punkt świetlny albo wybrać sterowanie bezprzewodowe |
| 3 przewody | Układ zasilanie + dwa wyjścia do dwóch sekcji | Tak, jeśli przewody są poprawnie zidentyfikowane | Montować zgodnie ze schematem producenta |
| 4-5 przewodów | Typowy, wygodniejszy układ w nowszych instalacjach | Tak | Montaż jest prostszy, bo zostaje zapas miejsca i żył |
| N i PE w puszce, ale brak dwóch wyjść | Neutralny i ochronny są obecne, lecz nie zastępują przewodów roboczych do lamp | Nie w klasycznym układzie | Trzeba dołożyć przewody robocze albo zmienić sposób sterowania |
Najważniejszy wniosek jest prosty: dwóch przewodów nie da się „rozmnożyć” na dwa niezależne obwody. Jeżeli po zdjęciu osprzętu widzisz tylko wejście i wyjście jednej lampy, nie próbuj na siłę wykorzystywać żyły ochronnej albo neutralnej jako przewodu roboczego. W instalacji 230 V to zły kierunek, który kończy się i problemami z działaniem, i realnym ryzykiem porażenia.
Jeśli instalacja ma sens techniczny, można przejść do identyfikacji zacisków i przewodów. To właśnie tam najłatwiej o pomyłkę, zwłaszcza w starszych mieszkaniach.
Jak rozpoznać przewody i zaciski przed montażem

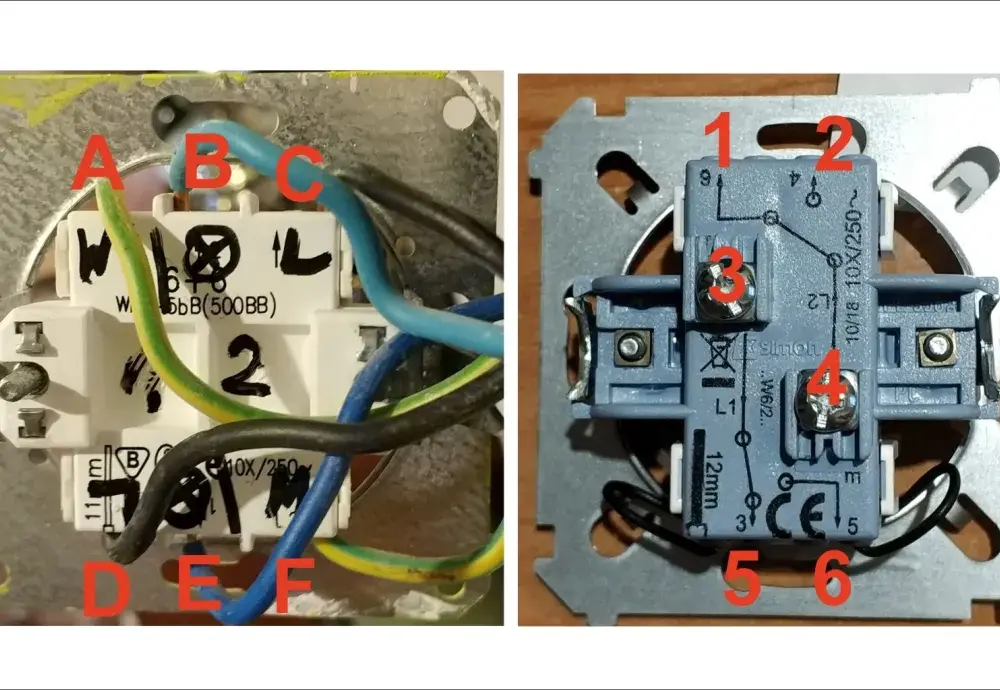

W klasycznym łączniku podwójnym spotkasz zwykle zacisk wspólny oznaczony jako L oraz dwa wyjścia, najczęściej 1 i 2. Niektórzy producenci stosują strzałki zamiast numerów, ale logika pozostaje taka sama: faza trafia na wejście, a dwa przewody wychodzą do dwóch sekcji oświetlenia. W instrukcjach producentów osprzętu, takich jak Ospel, ten układ wygląda właśnie w ten sposób.
| Oznaczenie | Znaczenie | Gdzie trafia |
|---|---|---|
| L / COM | Wejście fazy | Przewód zasilający do łącznika |
| 1 | Pierwsze wyjście | Przewód do pierwszej lampy lub sekcji |
| 2 | Drugie wyjście | Przewód do drugiej lampy lub sekcji |
| N | Neutralny | Zwykle nie do mechanizmu, tylko do połączenia w puszce |
| PE | Ochronny | Również łączony w puszce, nie na stykach włącznika |
Ja nie ufam samym kolorom przewodów. W starszych instalacjach bywa chaos: niebieski nie zawsze jest neutralny, a żółto-zielony nie powinien być traktowany jak przewód roboczy, nawet jeśli ktoś wcześniej tak go użył. Dlatego najpierw wyłączam zasilanie, potem sprawdzam brak napięcia miernikiem i dopiero wtedy identyfikuję żyły. Jeśli masz zbyt mało doświadczenia, nie zgaduj po izolacji.
Przy okazji zwróć uwagę na długość odizolowania żyły. W wielu mechanizmach sprawdza się około 10-12 mm, ale zawsze lepiej trzymać się instrukcji konkretnego modelu niż uniwersalnego nawyku. Kiedy już wiesz, co jest czym, sam montaż staje się prostszy i przewidywalny.
Montaż krok po kroku przy właściwym układzie przewodów
Jeżeli masz odpowiednią liczbę żył, montaż nie jest skomplikowany, ale wymaga porządku. Samą operację da się zamknąć w około 20-30 minut, jeśli puszka jest głęboka, a przewody w dobrym stanie. Gdy trzeba poprawiać stare połączenia albo porządkować zbyt krótkie żyły, czas rośnie wyraźnie.
- Wyłącz zasilanie w rozdzielnicy i upewnij się, że nikt go przypadkiem nie włączy.
- Sprawdź brak napięcia miernikiem na wszystkich przewodach w puszce.
- Zdejmij stary mechanizm i oceń, czy masz jedno wejście fazy oraz dwa wyjścia do lamp.
- Przygotuj końcówki przewodów, odizolowując je na długość zgodną z instrukcją łącznika.
- Podłącz przewód zasilający do zacisku L.
- Podłącz dwa przewody prowadzące do lamp do zacisków 1 i 2.
- Jeśli w puszce są neutralny i ochronny, połącz je osobno na złączkach, nie na stykach łącznika.
- Osadź mechanizm w puszce, przykręć ramkę i przetestuj każdy klawisz osobno.
Przy pierwszym uruchomieniu sprawdzam prosty scenariusz: jeden klawisz załącza tylko jedną sekcję, drugi tylko drugą, a obie działają bez przerywania i iskrzenia. Jeśli oba klawisze robią to samo albo któryś nie reaguje, zwykle oznacza to zamianę przewodów wyjściowych albo błędnie rozpoznaną fazę. Wtedy nie dociskam mechanizmu na siłę, tylko wracam do identyfikacji żył.
Właśnie na tym etapie najłatwiej wychwycić błąd, zanim zamkniesz całość w ramce. Kolejny problem to nie tyle sam montaż, ile błędy, które później psują działanie albo utrudniają serwis.
Najczęstsze błędy, które psują cały montaż
- Podłączenie neutralnego do łącznika. W klasycznym mechanizmie neutralny nie służy do rozłączania światła.
- Użycie przewodu ochronnego jako roboczego. To nie jest zamiennik dla fazy ani wyjścia do lampy.
- Zaufanie samym kolorom izolacji. W starszych instalacjach kolory bywają mylące, więc bez pomiaru łatwo o pomyłkę.
- Zbyt ciasna puszka. Jeśli przewody są mocno zgięte, mechanizm trudniej osadzić i łatwiej uszkodzić zacisk.
- Brak kontroli obciążenia. Przy LED-ach liczy się nie tylko moc, ale też prąd rozruchowy zasilacza. Dlatego sprawdzam oznaczenie typu 10AX/250 V, a nie tylko „pasuje wizualnie”.
- Montaż bez testu po złożeniu. To najprostszy sposób, by przeoczyć źle dociśniętą żyłę.
Jeżeli widzę aluminium, zniszczoną izolację albo bardzo krótkie przewody, nie traktuję tego jako drobnej przeszkody. To są sytuacje, w których poprawny montaż wymaga więcej niż tylko wkrętaka i nowego mechanizmu. I wtedy warto zastanowić się, co zrobić, gdy w puszce naprawdę są tylko dwa przewody.
Co zrobić, gdy naprawdę masz tylko dwa przewody
W takiej sytuacji klasyczny podwójny łącznik zwykle odpada. Zamiast szukać „sprytnego obejścia”, lepiej wybrać jedno z trzech rozwiązań, które rzeczywiście mają sens techniczny.
| Opcja | Kiedy ma sens | Plusy | Ograniczenia |
|---|---|---|---|
| Dołożenie przewodu | Przy remoncie lub gdy łatwo dostać się do trasy kablowej | Pełna funkcjonalność, klasyczny osprzęt | Wymaga ingerencji w ścianę lub trasę przewodów |
| Moduł bezprzewodowy lub smart | Gdy nie chcesz kuć i zależy Ci na szybkim efekcie | Mała ingerencja, wygodne sterowanie | Trzeba dobrać kompatybilny moduł i czasem zapewnić miejsce na osprzęt |
| Rezygnacja z podwójnego sterowania | Gdy jedna sekcja światła wystarczy | Najszybsze i najtańsze rozwiązanie | Nie wykorzystujesz pełni możliwości oprawy |
Jeśli ściana jest jeszcze otwarta albo remont i tak trwa, dołożenie przewodu bywa najlepszym ruchem. W gotowym wnętrzu częściej wygrywa moduł bezprzewodowy, bo oszczędza bruzdowanie, kurz i poprawki tynku. Gdy jednak nie potrzebujesz dwóch niezależnych obwodów, nie ma sensu sztucznie komplikować instalacji tylko dlatego, że mechanizm ma dwa klawisze.
W praktyce właśnie to rozróżnienie decyduje, czy montaż będzie prosty, czy zamieni się w przeróbkę całego punktu świetlnego. Jeżeli po otwarciu puszki nadal masz wątpliwości, nie traktuj ich jako drobnego szczegółu, tylko jako sygnał, że trzeba zatrzymać pracę.
Kiedy lepiej odpuścić i zmienić sposób sterowania światłem
Ja zatrzymuję się zawsze wtedy, gdy nie da się jednoznacznie rozpoznać przewodów, puszka jest zbyt ciasna albo instalacja wygląda na mocno przerabianą przez kilku poprzednich właścicieli. To samo dotyczy sytuacji, w których przewody są kruche, aluminiowe albo prowadzone w sposób, którego nie da się sensownie opisać bez rozkuwania ściany. Wtedy bezpieczniej i często szybciej jest zlecić pracę elektrykowi niż walczyć z układem metodą prób i błędów.
Jeżeli po zdjęciu osprzętu widzisz tylko dwa przewody, nie zaczynaj od montażu samego łącznika, tylko od uczciwej oceny instalacji. Właśnie ta decyzja najczęściej przesądza, czy wystarczy prosty podmiana osprzętu, czy trzeba dołożyć trzeci obwód, wybrać sterowanie bezprzewodowe albo przebudować cały punkt świetlny. Dzięki temu unikniesz i niepotrzebnych kosztów, i ryzyka, że nowy mechanizm będzie działał tylko „na chwilę”.
