Słońce może skutecznie podgrzewać wodę, ale samo połączenie dwóch rur z bojlerem nie wystarczy. Pytanie, jak podłączyć kolektor słoneczny do bojlera, wymaga uwzględnienia zasobnika z wężownicą, obiegu glikolowego, pompy, sterownika i zabezpieczeń. Poniżej pokazuję praktyczny schemat, kolejność prac, warianty modernizacji oraz błędy, które najczęściej obniżają sprawność albo zagrażają bezpieczeństwu.
Najważniejsze zasady prawidłowego połączenia kolektora z zasobnikiem
- Zasobnik biwalentny powinien mieć dolną wężownicę przeznaczoną dla instalacji solarnej.
- Glikol solarny krąży w zamkniętym obiegu i nie miesza się z wodą użytkową.
- Grupa pompowa musi obejmować pompę, przepływomierz, odpowietrznik, manometr i zawór bezpieczeństwa.
- Termostatyczny zawór mieszający chroni domowników przed poparzeniem gorącą wodą.
- Typowa instalacja dla domu jednorodzinnego kosztuje orientacyjnie 12 000-22 000 zł brutto z montażem.
Najpierw sprawdź, czy bojler nadaje się do instalacji solarnej
Najważniejsza rzecz znajduje się nie na dachu, lecz w kotłowni. Zwykły elektryczny bojler bez wężownicy nie może zostać bezpośrednio połączony z kolektorem. Potrzebny jest zasobnik solarny z wymiennikiem ciepła, czyli wężownicą, przez którą przepływa podgrzany glikol.
Najwygodniejszym rozwiązaniem jest zasobnik biwalentny z dwiema wężownicami. Dolna wężownica odbiera ciepło z kolektorów, a górna współpracuje z kotłem, pompą ciepła albo innym źródłem rezerwowym. Takie rozmieszczenie ma sens, ponieważ solar podgrzewa najpierw chłodniejszą wodę w dolnej części zbiornika, a tradycyjne źródło dogrzewa tylko górną strefę.
Podobny układ pokazuje Viessmann, opisując współpracę kolektorów z dolnym wymiennikiem zasobnika. W praktyce przyjmuję orientacyjnie 50-80 litrów pojemności na osobę, ale ostateczny dobór zależy od zużycia wody, powierzchni kolektorów i sposobu dogrzewania.
| Element | Rola w instalacji |
|---|---|
| Kolektor płaski lub próżniowy | Odbiera energię promieniowania i podgrzewa czynnik solarny. |
| Zasobnik z dolną wężownicą | Przekazuje ciepło z glikolu do wody użytkowej. |
| Grupa pompowa | Wymusza przepływ, mierzy parametry i zabezpiecza obieg. |
| Sterownik różnicowy | Włącza pompę, gdy kolektor jest cieplejszy od zasobnika. |
| Naczynie przeponowe solarne | Przejmuje wzrost objętości glikolu podczas nagrzewania. |
| Zawór mieszający | Ogranicza temperaturę wody kierowanej do kranów. |
Jak wygląda obieg między kolektorem a bojlerem
W typowej instalacji ciśnieniowej kolektor nie podgrzewa wody użytkowej bezpośrednio. Podgrzewa mieszaninę wody i glikolu, która płynie zamkniętym obiegiem do dolnej wężownicy zasobnika, oddaje energię i wraca na dach.

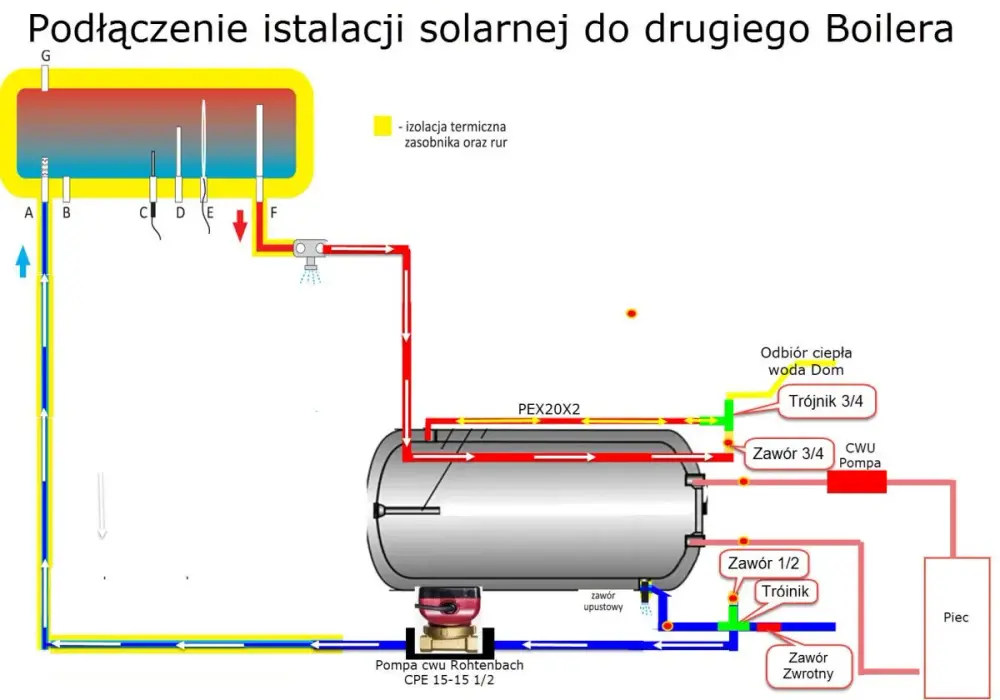

Uproszczony schemat wygląda tak:
- kolektor podgrzewa glikol,
- pompa tłoczy go do dolnej wężownicy zasobnika,
- wężownica przekazuje ciepło wodzie użytkowej,
- schłodzony glikol wraca do kolektora,
- sterownik zatrzymuje pompę, gdy różnica temperatur jest zbyt mała.
Przewody solarne prowadzi się możliwie krótką trasą. Najczęściej stosuje się miedziane rury albo elastyczne przewody ze stali nierdzewnej, zawsze z izolacją odporną na wysoką temperaturę i promieniowanie UV. Zwykła szara otulina do instalacji centralnego ogrzewania może się zdeformować, dlatego nie traktuję jej jako oszczędności, lecz jako ryzyko awarii.
Na zasilaniu i powrocie montuje się zawory odcinające, a w odpowiednich punktach także zawór zwrotny, odpowietrznik i punkty napełniania. Dzięki temu można serwisować instalację bez spuszczania całej wody z zasobnika.
Montaż krok po kroku od dachu do zasobnika
1. Przygotowanie miejsca montażu
Kolektory powinny znaleźć się w miejscu bez cienia rzucanego przez kominy, drzewa i sąsiednie budynki. Najlepsze ustawienie to kierunek południowy, ale odchylenie na południowy wschód lub południowy zachód zwykle nie przekreśla inwestycji. Dla całorocznego podgrzewania wody sprawdza się nachylenie zbliżone do 30-50 stopni.
Konstrukcję trzeba dobrać do rodzaju pokrycia dachowego i obciążenia śniegiem oraz wiatrem. Nie mocowałbym kolektorów wyłącznie do przypadkowych łat lub cienkiej blachy. Jeżeli dach jest stary albo więźba budzi wątpliwości, najpierw należy ocenić jej stan.
2. Montaż rur i izolacji
Przewody między kolektorem a kotłownią prowadzi się najkrótszą możliwą trasą. Każdy dodatkowy metr zwiększa straty ciepła i komplikuje odpowietrzanie. Izolację trzeba zabezpieczyć przed wilgocią, ptakami oraz działaniem słońca, zwłaszcza na odcinkach prowadzonych na zewnątrz.
3. Podłączenie dolnej wężownicy
Gorący przewód z kolektora łączy się z króćcem zasilającym dolnej wężownicy, a powrót prowadzi przez grupę pompową do kolektora. Dokładny kierunek przepływu trzeba sprawdzić w instrukcji konkretnego zasobnika, ponieważ króćce nie zawsze są rozmieszczone identycznie.
4. Montaż automatyki
Sterownik otrzymuje sygnał z co najmniej dwóch czujników. Jeden mierzy temperaturę kolektora, drugi temperaturę w dolnej części zasobnika. Typowe ustawienie uruchomienia pompy to różnica około 8-12°C, a wyłączenia około 3-6°C, ale te wartości należy dopasować do długości przewodów i zaleceń producenta.
Przeczytaj również: Kotwy do słupów drewnianych: Wybierz i zamontuj jak ekspert!
5. Napełnienie i odpowietrzenie układu
Obieg napełnia się przeznaczonym do instalacji solarnej płynem na bazie glikolu propylenowego. Przed uruchomieniem wykonuje się płukanie, próbę szczelności, odpowietrzanie i kontrolę ciśnienia. Napełnianie rozgrzanych kolektorów jest złym pomysłem, dlatego prace prowadzi się rano, wieczorem albo po ich zacienieniu.
Dopiero po tych czynnościach ustawia się przepływ na rotametrze, sprawdza pracę pompy i obserwuje temperatury. Brak próby szczelności może ujawnić się dopiero przy wysokiej temperaturze i ciśnieniu, czyli w najmniej dogodnym momencie.
Co zrobić, gdy istniejący bojler ma tylko jedną wężownicę

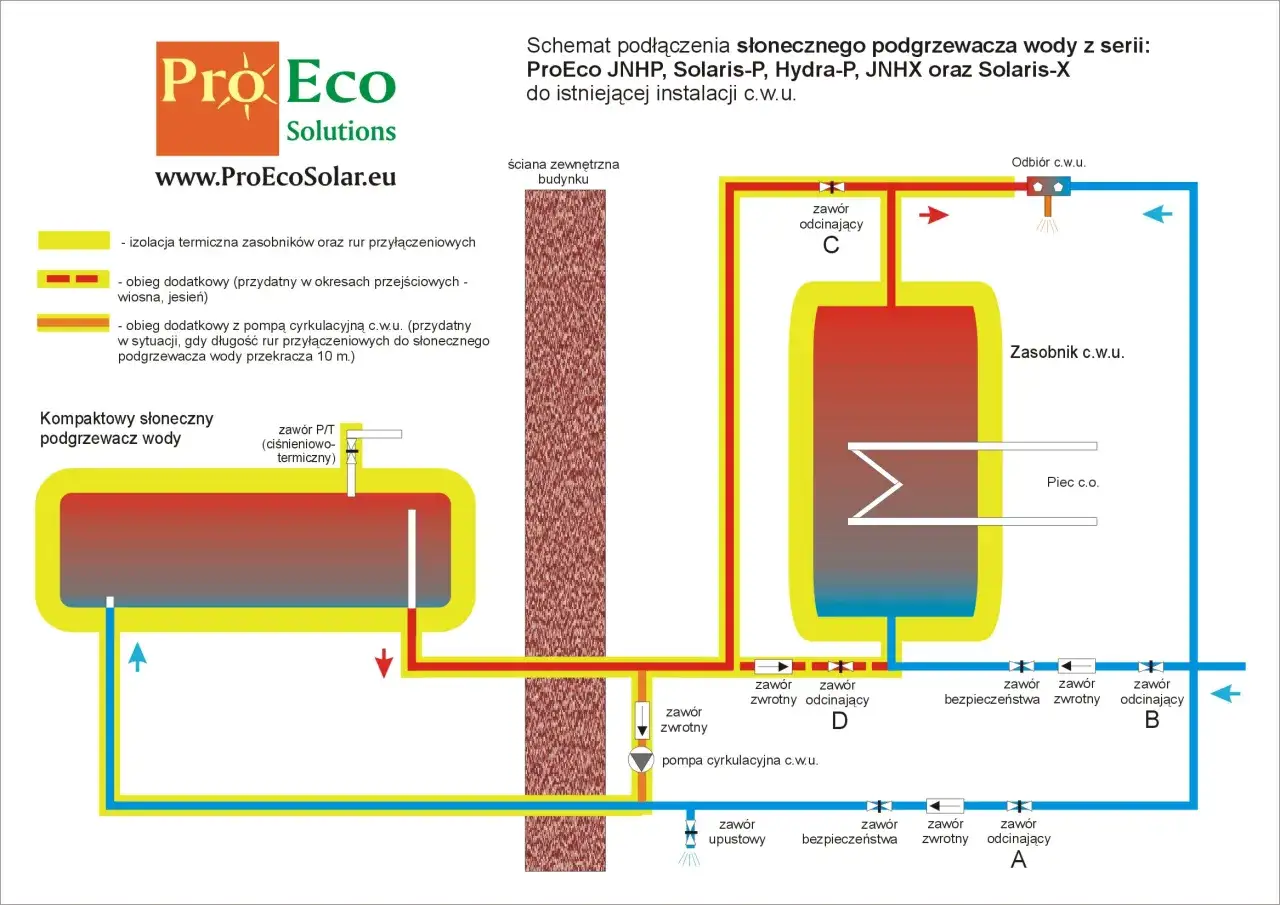

Jeżeli obecny zasobnik ma jedną wężownicę, można ją przeznaczyć dla kolektora, ale wtedy trzeba znaleźć inne rozwiązanie dla dotychczasowego źródła ciepła. Czasami kocioł może dogrzewać wodę grzałką elektryczną, lecz nie zawsze będzie to ekonomiczne.
Drugą możliwością jest zewnętrzny wymiennik płytowy. Solar ogrzewa wtedy osobny obieg, a wymiennik przekazuje energię do wody użytkowej albo obiegu zasobnika. Taki wariant wymaga dodatkowej pompy, sterowania, zaworów i starannego doboru przepływów. Jest przydatny podczas modernizacji, ale zwykle bardziej złożony niż wymiana bojlera na model dwuwężownicowy.
Bez wężownicy nie wolno wpinać przewodów z glikolem bezpośrednio do zbiornika. To nie tylko nieskuteczne rozwiązanie, lecz także ryzyko zanieczyszczenia wody, przegrzania i uszkodzenia bojlera. W nowych instalacjach najczęściej wybrałbym zasobnik biwalentny 200-300 litrów, bo upraszcza hydraulikę i pozwala zachować istniejące źródło rezerwowe.
Zabezpieczenia decydują o bezpiecznej pracy instalacji
W słoneczny dzień kolektor może osiągać temperaturę znacznie wyższą niż temperatura potrzebna do kąpieli. Dlatego po stronie solarnej potrzebne są naczynie przeponowe, zawór bezpieczeństwa, manometr i odpowietrznik. Naczynie musi być przeznaczone do glikolu i dobrane do objętości instalacji oraz różnicy wysokości między kolektorem a kotłownią.
Przykładowa grupa pompowa AFRISO ma zawór bezpieczeństwa o ciśnieniu otwarcia 6 bar, przepływomierz oraz elementy do napełniania układu. To jednak parametry konkretnego produktu, a nie uniwersalne wartości dla każdej instalacji. Zawór i ciśnienie zawsze dobiera się według dokumentacji kolektora, zasobnika i grupy pompowej.
Po stronie wody użytkowej powinny znaleźć się osobne zabezpieczenia, między innymi zawór bezpieczeństwa oraz, w zależności od układu, naczynie przeponowe do CWU. Na wyjściu ciepłej wody montuje się termostatyczny zawór mieszający. Najczęściej ogranicza się nim temperaturę w punktach poboru do około 45-50°C, aby zmniejszyć ryzyko poparzenia.
Temperatura w zasobniku może okresowo przekraczać tę wartość, dlatego przewody i armatura muszą być na to przygotowane. Sterownik powinien również obsługiwać funkcję ochrony przed przegrzaniem oraz możliwość okresowego podgrzewu higienicznego. Instalator powinien potwierdzić poprawność działania wszystkich zabezpieczeń, zamiast ograniczać odbiór do sprawdzenia, czy pompa się obraca.
Typowe błędy, koszty i późniejszy serwis
Najczęściej spotykam się z przewymiarowaniem instalacji. Zbyt duża powierzchnia kolektorów przy małym zasobniku daje szybkie przegrzewanie latem, częstsze zrzuty przez zawór bezpieczeństwa i szybsze zużycie glikolu. Zbyt mały układ będzie bezpieczny, ale nie zapewni oczekiwanych oszczędności.
- podłączenie solaru do zwykłego bojlera bez wężownicy,
- brak zaworu mieszającego na wyjściu CWU,
- zastosowanie nieodpornej na temperaturę izolacji,
- brak naczynia przeponowego lub jego zły dobór,
- umieszczenie czujnika w niewłaściwej części zasobnika,
- prowadzenie rur z licznymi załamaniami i bez możliwości odpowietrzania,
- uruchomienie układu bez płukania i ustawienia przepływu.
W 2026 roku kompletna instalacja dla domu jednorodzinnego, obejmująca zwykle dwa lub trzy kolektory, zasobnik 200-300 litrów, automatykę i montaż, kosztuje orientacyjnie 12 000-22 000 zł brutto. Sama robocizna przy prostym montażu dwóch kolektorów to często około 3 500-5 000 zł, lecz trudny dach, długa trasa rur albo wymiana zasobnika mogą wyraźnie podnieść cenę.
Po uruchomieniu warto raz w roku sprawdzić ciśnienie, szczelność, izolację, działanie czujników i stan płynu solarnego. Glikolu nie wymienia się wyłącznie według kalendarza, lecz po sprawdzeniu jego temperatury krzepnięcia oraz pH. Prace na dachu, napełnianie układu ciśnieniowego i podłączenia elektryczne najlepiej powierzyć instalatorowi z odpowiednimi kwalifikacjami.
Dobry montaż zaczyna się od całego układu, nie od samego kolektora
Najbezpieczniejszy schemat to kolektor, zamknięty obieg glikolowy, grupa pompowa, dolna wężownica zasobnika biwalentnego i sterownik różnicowy. Jeżeli obecny bojler nie ma odpowiedniej wężownicy, rozsądniej porównać koszt wymiany zasobnika z montażem zewnętrznego wymiennika, zamiast tworzyć przypadkową hybrydę.
Ja przed zamówieniem instalacji zawsze sprawdziłbym trzy rzeczy: pojemność i typ zasobnika, długość trasy rur oraz sposób zabezpieczenia przed przegrzaniem. To właśnie te elementy, a nie sam wygląd kolektorów na dachu, najczęściej decydują o tym, czy solar będzie działał stabilnie przez kolejne sezony.
