Dobór zabezpieczenia gniazd nie sprowadza się do jednego numeru w rozdzielnicy. W praktyce pytanie, jaki bezpiecznik do gniazdek wybrać, dotyczy jednocześnie przewodów, mocy odbiorników, charakterystyki wyłącznika i ochrony przeciwporażeniowej. Poniżej rozkładam to na proste zasady: co działa w typowym mieszkaniu, kiedy B16 jest właściwą odpowiedzią, a kiedy trzeba patrzeć szerzej.
Najkrótsza odpowiedź dla typowej instalacji

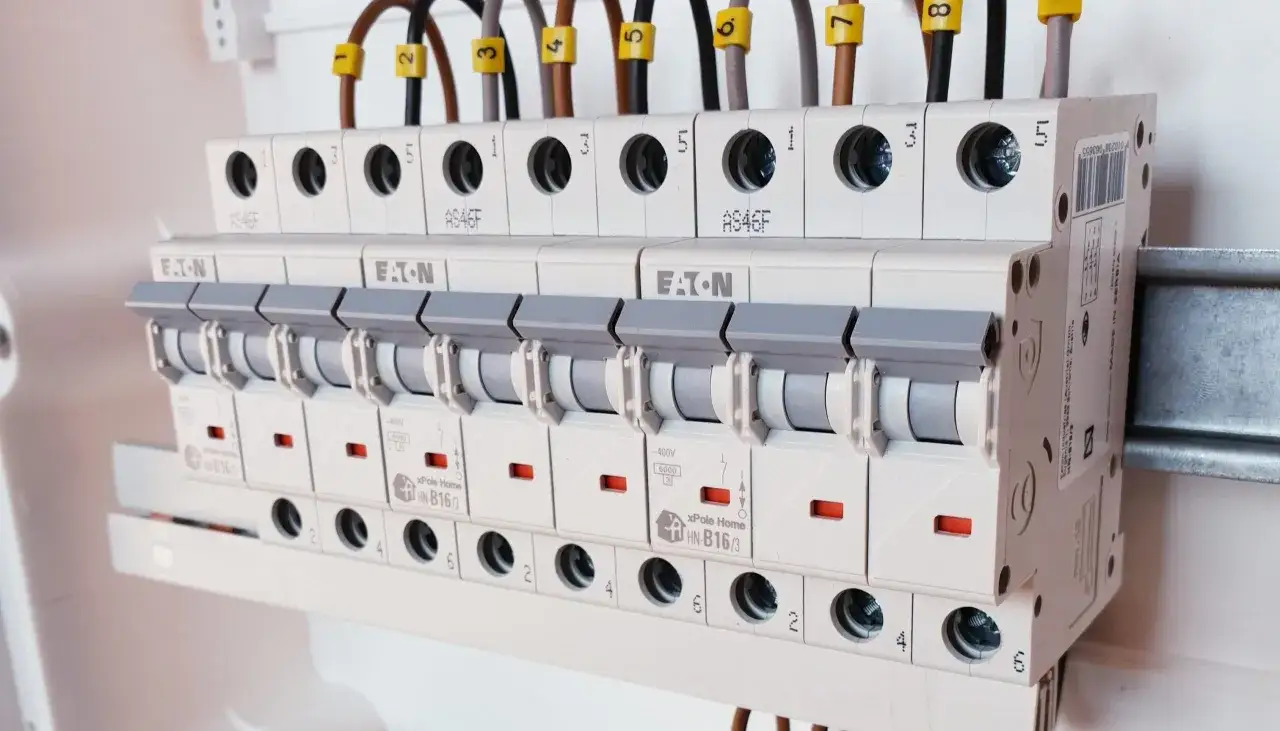

- W standardowym obwodzie gniazd domowych najczęściej stosuje się wyłącznik nadprądowy B16.
- To rozwiązanie zwykle idzie w parze z przewodem miedzianym 3x2,5 mm² i gniazdami 16 A.
- Sam amperaż nie wystarczy: liczą się też długość obwodu, sposób ułożenia kabla i rodzaj obciążenia.
- Obwody gniazd ogólnego przeznaczenia do 32 A powinny mieć dodatkową ochronę różnicowoprądową 30 mA.
- Podnoszenie zabezpieczenia „bo wybija” bez sprawdzenia instalacji to zły kierunek.
- Jeśli sprzęt ma duży prąd rozruchowy, czasem rozważa się inną charakterystykę, ale dopiero po analizie instalacji.
Najczęściej w domu wygrywa B16
Jeżeli mówimy o zwykłym obwodzie gniazdowym w mieszkaniu albo domu, to najczęściej punktem wyjścia jest wyłącznik nadprądowy B16. W praktyce dobrze pasuje on do standardowych gniazd 16 A i do przewodu miedzianego 3x2,5 mm², czyli układu, który w domach spotyka się najczęściej.
Przy napięciu 230 V taki obwód daje orientacyjnie do 3,68 kW obciążenia. To nie jest zaproszenie do równoczesnego używania wszystkiego, co stoi w kuchni, tylko realny limit, od którego warto zacząć planowanie. Czajnik, ekspres, mikrofalówka i grzejnik przenośny potrafią wypełnić go zaskakująco szybko.
Ja w praktyce traktuję B16 jako rozsądny standard, a nie magiczną liczbę, która pasuje do każdej sytuacji. Jeśli instalacja jest starsza, aluminiowa albo wykonana na innym przekroju, odpowiedź może być inna. I właśnie dlatego sam amperaż to za mało, żeby powiedzieć coś odpowiedzialnego.
Warto też pamiętać, że w elektryce nie chodzi tylko o to, aby „nie wybijało”. Równie ważne jest to, żeby przewody nie pracowały na granicy możliwości. To prowadzi nas do rzeczy, od których dobór naprawdę zależy.
Od czego naprawdę zależy dobór
Nie dobiera się zabezpieczenia wyłącznie po liczbie gniazd w pokoju. Liczą się przewody, sposób montażu i charakter obciążenia, bo to one decydują o nagrzewaniu instalacji, spadkach napięcia i o tym, czy wyłącznik ma działać prawidłowo, czy zbyt wcześnie odłączać zasilanie.
Przekrój przewodu
W nowych obwodach gniazdowych najczęściej spotyka się miedź 2,5 mm². To praktyczny standard, bo daje sensowny zapas dla obwodu 16 A. Przewód 1,5 mm² kojarzy się głównie z oświetleniem; przy zwykłych gniazdach jest po prostu zbyt ciasny jako uniwersalna baza, jeśli zależy Ci na komforcie i bezpieczeństwie pracy instalacji.
Długość i sposób ułożenia
Ten sam kabel zachowuje się inaczej w chłodnej, dobrze wentylowanej trasie, a inaczej w peszlu pod izolacją albo w miejscu, gdzie kilka przewodów leży ciasno obok siebie. Długość obwodu też ma znaczenie, bo rosną spadki napięcia i pogarsza się warunek samoczynnego wyłączenia zwarcia. W praktyce długi obwód bywa „słabszy” niż krótki, nawet jeśli oba mają ten sam bezpiecznik.
Rodzaj odbiorników
W salonie czy sypialni obciążenie jest zwykle spokojne: ładowarki, komputer, telewizor, lampy. W kuchni, garażu albo warsztacie dochodzą urządzenia z większym prądem rozruchowym, takie jak odkurzacz warsztatowy, kompresor, pompa czy elektronarzędzia. To właśnie one najczęściej uruchamiają dyskusję o tym, czy winny jest wyłącznik, czy sposób używania instalacji.
Przeczytaj również: Schemat podłączenia domofonu i kolory kabli - Jak uniknąć błędów?
Charakterystyka B czy C
Charakterystyka B jest najczęściej stosowana w domach, bo dobrze współpracuje z typowymi obwodami gniazd i szybciej reaguje na zwarcia. C bywa przydatna tam, gdzie występują większe udary startowe, ale nie jest to automatyczna poprawka na wszystko. Jeśli ktoś wymienia B na C tylko dlatego, że „mniej wybija”, to często leczy objaw, a nie przyczynę.
Najczytelniej widać to wtedy, gdy zestawi się najpopularniejsze opcje obok siebie.
B10, B16, C16 i C20 w praktyce
W elektryce liczba przy symbolu mówi o prądzie znamionowym, ale dopiero charakterystyka i warunki instalacji pokazują, czy dany wybór ma sens. Ta sama wartość amperowa nie oznacza więc tego samego zachowania w każdej rozdzielnicy.
| Zabezpieczenie | Co oznacza w praktyce | Typowe zastosowanie | Na co uważać |
|---|---|---|---|
| B10 | Około 2,3 kW przy 230 V | Lekkie obwody, starsze instalacje, niewielkie obciążenie | Rzadko jest dobrym wyborem dla nowych gniazd ogólnego przeznaczenia |
| B16 | Około 3,68 kW przy 230 V | Standardowe gniazda w domu i mieszkaniu | Najczęściej trafny punkt startowy przy przewodzie 3x2,5 mm² |
| C16 | Około 3,68 kW przy 230 V | Sprzęt z większym prądem rozruchowym | Nie zakładaj go zamiast diagnozy, jeśli problemem jest zła instalacja |
| C20 | Około 4,6 kW przy 230 V | Obwody projektowane pod wyższe obciążenie | Tylko po sprawdzeniu przewodów, osprzętu i warunków montażu |
Różnica między B i C nie polega na „większej mocy”, tylko na tym, jak aparat zachowuje się przy skoku prądu. Dlatego w kuchni czy warsztacie czasem lepiej podzielić instalację na kilka obwodów niż sztucznie podnosić amperaż jednego zabezpieczenia. To zwykle daje lepszy efekt i mniej przypadkowych wyłączeń.
Dlaczego sam bezpiecznik nie wystarczy

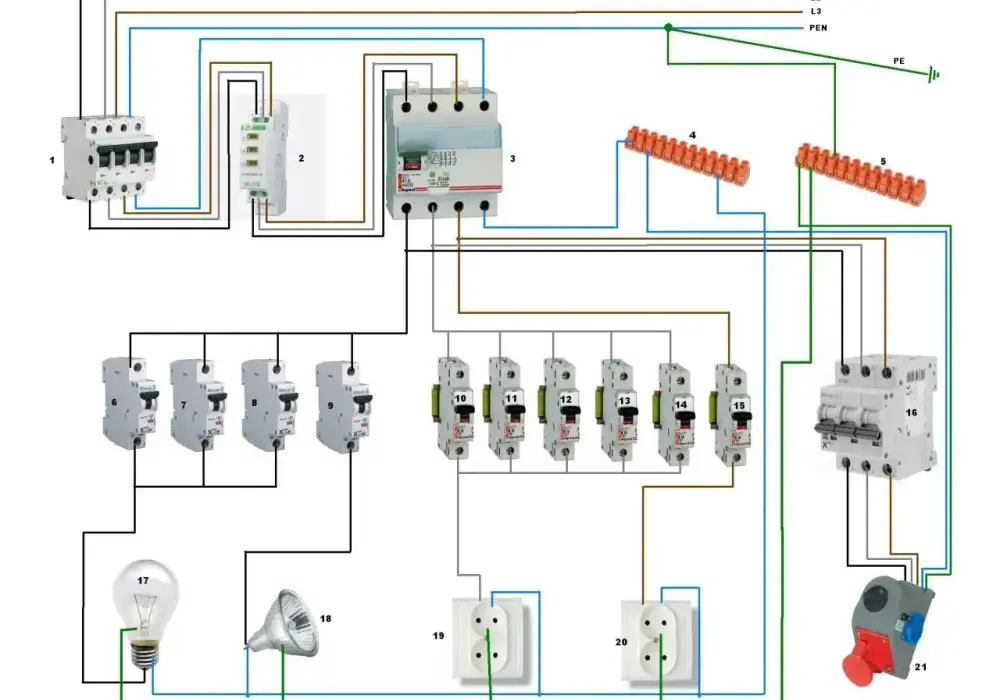

W nowoczesnej instalacji wyłącznik nadprądowy to tylko jedna część ochrony. Drugą jest wyłącznik różnicowoprądowy, czyli RCD, który reaguje na upływ prądu do ziemi i chroni przed porażeniem. W obwodach gniazd ogólnego przeznaczenia do 32 A stosuje się ochronę różnicowoprądową 30 mA, bo to dziś podstawowy poziom dodatkowego bezpieczeństwa.
W praktyce oznacza to, że jeden aparat chroni przed przeciążeniem i zwarciem, a drugi przed prądem upływu. Jeśli połączysz oba w jednym urządzeniu, dostajesz RCBO, czyli wyłącznik różnicowoprądowy z członem nadprądowym. To bardzo sensowne rozwiązanie dla obwodów, w których chcesz ograniczyć skutki awarii jednego urządzenia albo jednego pomieszczenia.
Ja szczególnie zwracam na to uwagę przy kuchni, łazience i gniazdach zewnętrznych. Tam sprzęt pracuje ciężej, warunki są mniej przewidywalne, a konsekwencje błędu są po prostu większe. Dobrze zaprojektowana ochrona robi tam większą różnicę niż sama zmiana liczby na wyłączniku.
Skoro wiemy już, co naprawdę ma znaczenie, czas nazwać błędy, które najczęściej psują cały dobór.
Najczęstsze błędy przy doborze zabezpieczenia
- Podnoszenie B16 do B20 bez sprawdzenia przewodów - jeśli kabel, osprzęt albo połączenia nie są do tego przygotowane, zmniejszasz ochronę zamiast ją poprawiać.
- Mylenie wyłącznika nadprądowego z różnicówką - jeden chroni instalację przed przeciążeniem i zwarciem, drugi reaguje na upływ prądu.
- Zbyt długi i przeciążony obwód gniazdowy - objawia się grzaniem, spadkiem napięcia i niestabilną pracą urządzeń, nie tylko „wybijaniem bezpiecznika”.
- Łączenie zbyt wielu pomieszczeń na jednym obwodzie - kuchnia, salon i łazienka na jednej linii to proszenie się o losowe wyłączenia.
- Ignorowanie starych, luźnych styków - czasem problemem nie jest za mały wyłącznik, tylko zużyte gniazdo, puszka albo zacisk w rozdzielnicy.
- Wymiana zabezpieczenia bez pomiarów - w instalacji elektrycznej zgadywanie bywa droższe niż jednorazowy przegląd wykonany porządnie.
Najgorszy błąd polega na tym, że patrzy się na objaw, a nie na przyczynę. W elektryce to różnica bardzo praktyczna, bo zły wniosek potrafi podnieść temperaturę przewodu szybciej niż komfort korzystania z instalacji.
Co sprawdzić przed zmianą zabezpieczenia w rozdzielnicy
Jeżeli ktoś chce zmienić wartość zabezpieczenia gniazd, ja zaczynam od krótkiej checklisty. To proste, ale właśnie takie sprawdzenie najczęściej oddziela rozsądną modernizację od ryzykownego eksperymentu.
- Jaki jest przekrój i materiał przewodów.
- Jaka jest długość obwodu i gdzie biegnie kabel.
- Czy osprzęt gniazdowy jest rzeczywiście dobrany do 16 A / 250 V.
- Czy w obwodzie jest RCD 30 mA albo RCBO.
- Jakie urządzenia będą pracowały jednocześnie i czy mają duży prąd rozruchowy.
- W jakim stanie są zaciski, gniazda i połączenia w puszkach.
Jeżeli po tych punktach nadal nie ma pewności, nie podnosiłbym zabezpieczenia „na próbę”. W praktyce bezpieczniej jest zrobić pomiary, rozdzielić obwody albo skonsultować instalację z elektrykiem niż ratować się mocniejszym wyłącznikiem i liczyć, że reszta sama się ułoży.
