Temat mostkowania w gnieździe z bolcem wygląda na prosty, ale w elektryce proste rzeczy najczęściej są tylko pozornie proste. Wyjaśniam tu, kiedy takie połączenie miało sens w starych instalacjach, dlaczego w wielu układach jest dziś błędem, jak odróżnić TN-C od TN-C-S i TT oraz co zrobić, żeby poprawić bezpieczeństwo bez prowizorki.
Najkrócej: liczy się układ instalacji, a nie sam bolec
- Mostek między stykiem ochronnym a przewodem roboczym nie jest uniwersalnym rozwiązaniem.
- W starym układzie TN-C stosowano zerowanie, ale tylko przy spełnieniu konkretnych warunków.
- Po rozdziale PEN na PE i N nie wolno ponownie łączyć tych przewodów w gnieździe.
- W układzie TT takie połączenie może stworzyć realne zagrożenie porażeniem i zaburzyć ochronę.
- Najlepsza droga to identyfikacja instalacji, pomiary i modernizacja obwodu, a nie zgadywanie.
Na czym polega mostkowanie gniazdka z bolcem i skąd bierze się zamieszanie
W praktyce chodzi o połączenie styku ochronnego z przewodem, który jednocześnie zasila odbiornik i pełni rolę powrotną. Dawniej nazywano to zerowaniem i w starszych instalacjach mogło być stosowane jako środek ochrony przeciwporażeniowej. Problem zaczyna się wtedy, gdy ktoś traktuje ten zabieg jak uniwersalny patent do każdego gniazda, niezależnie od tego, jak zbudowana jest instalacja.
Współczesny sens ochrony jest inny: przewód ochronny PE ma chronić, a neutralny N ma przenosić prąd roboczy. Po rozdzieleniu tych funkcji nie wolno ich mieszać w przypadkowym punkcie instalacji. To właśnie tu większość błędów robi się z jednego powodu: ktoś widzi „dwa przewody i bolec”, więc zakłada, że wolno je połączyć tak samo wszędzie. Nie wolno.
Najważniejsze jest więc nie samo słowo „mostek”, tylko pytanie: czy mówimy o historycznym zerowaniu w układzie TN-C, czy o samowolnym zwieraniu PE z N w instalacji, która pracuje już inaczej. Od tej odpowiedzi zależy wszystko, także ryzyko, które bierzesz na siebie. To prowadzi do pytania, kiedy takie rozwiązanie było w ogóle dopuszczalne.

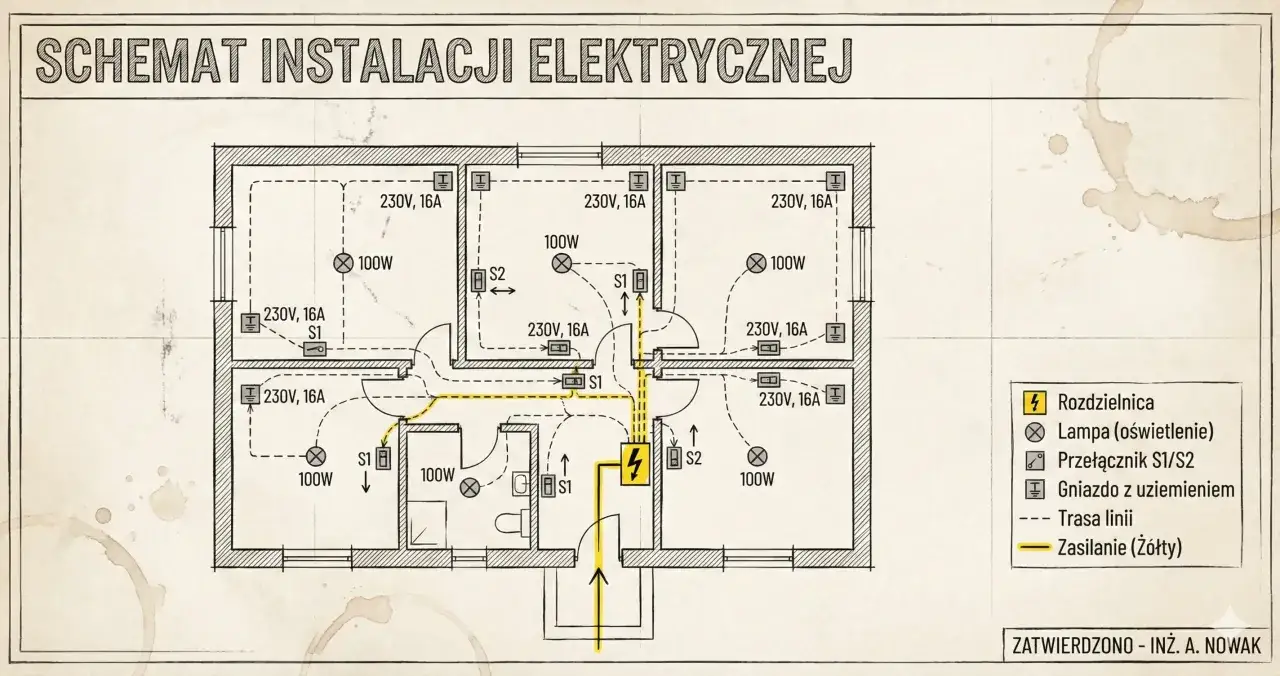

W jakich układach sieci taki mostek miał sens
Żeby nie zgadywać, trzeba rozróżnić podstawowe układy sieci. W jednym zabieg ochronny miał sens historycznie, w innym jest błędem z definicji. Poniżej rozpisuję to prosto, bez technicznego nadmiaru.
| Układ sieci | Czy mostek w gnieździe ma sens | Co to oznacza w praktyce |
|---|---|---|
| TN-C | Tylko jako część zerowania, i tylko gdy cały obwód jest rzeczywiście TN-C | Przewód PEN łączy funkcję ochronną i roboczą; ciągłość tego toru ma kluczowe znaczenie. |
| TN-C-S | Nie w gnieździe | Rozdział PEN na PE i N wykonuje się w jednym, właściwym miejscu instalacji, zwykle w złączu lub rozdzielnicy głównej. SEP podkreśla, że po rozdzieleniu tych przewodów nie wolno ich ponownie łączyć. |
| TN-S | Nie | PE i N są od początku osobne, więc jakiekolwiek mostkowanie niszczy sens ochrony. |
| TT | Nie | Ochrona opiera się na lokalnym uziemieniu i właściwie dobranej ochronie różnicowoprądowej, a nie na zwieraniu N z bolcem. |
Jeśli mam wskazać jedną rzecz, którą warto zapamiętać, brzmi ona tak: mostek w gnieździe nie jest „sposobem na uziemienie”, tylko elementem konkretnego systemu ochrony. SEP zwraca uwagę, że po rozdzieleniu funkcji przewodu PEN na PE i N tych przewodów nie wolno już ponownie łączyć. To właśnie dlatego w nowej albo zmodernizowanej instalacji ten sam zabieg staje się nie tylko zbędny, ale wręcz szkodliwy. Następna kwestia to najważniejsza z praktycznego punktu widzenia: kiedy robi się z tego realne zagrożenie.
Kiedy taki zabieg staje się błędem albo zagrożeniem
Największe ryzyko pojawia się wtedy, gdy przewód neutralny zostanie przerwany, poluzowany albo źle podłączony. Wtedy „ochrona” może przestać być ochroną i zamiast odprowadzać prąd uszkodzeniowy, zaczyna przenosić niebezpieczne napięcie na metalowe elementy urządzenia. To nie jest teoria do straszenia, tylko klasyczny scenariusz awarii w źle wykonanym obwodzie.
Drugi problem to wyłączniki różnicowoprądowe. Jak przypomina poradnik Eaton o RCD, za wyłącznikiem różnicowoprądowym przewody PE i N muszą pozostać rozdzielone. Jeśli ktoś zrobi mostek w niewłaściwym miejscu, różnicówka może działać nieprawidłowo albo w ogóle nie spełnić swojej roli. W praktyce oznacza to, że instalacja wygląda „na bezpieczną”, ale bezpieczeństwa nie daje.
W układzie TT problem jest jeszcze ostrzejszy. Tam nie wolno zakładać, że neutralny można traktować jak ochronny, bo to zmienia charakter całej ochrony i może całkowicie rozjechać drogę prądu zwarciowego. Do tego dochodzą pomieszczenia wilgotne, urządzenia klasy I i metalowe obudowy: w takich miejscach pozorna oszczędność jest po prostu złą decyzją. Właśnie dlatego nie ma sensu pytać tylko „czy da się”, ale raczej „czy mam pewność, że ten obwód jest tym, za co go uważam”.
Na tym etapie naturalnie pojawia się kolejne pytanie: jak to sprawdzić, jeśli nie chcesz opierać się na zgadywaniu i kolorach przewodów.
Jak odróżnić starą instalację od układu z prawdziwym PE
Nie zaczynałbym od patrzenia na izolację przewodów, bo w starszych mieszkaniach kolory bywają mylące, a po kilku remontach jeszcze bardziej. Lepiej patrzeć na cały układ i na to, co da się potwierdzić pomiarami. W elektryce zaufanie do samego wyglądu instalacji zwykle kończy się kosztowną poprawką.
| Co widzisz | Co to może oznaczać | Czego nie zakładać |
|---|---|---|
| Dwa przewody w gnieździe | Może to być stary obwód TN-C, ale równie dobrze inny układ lub niepełna modernizacja | Że wolno samodzielnie mostkować bolec „na wszelki wypadek” |
| Wyłącznik różnicowoprądowy w rozdzielnicy | Instalacja mogła być modernizowana | Że każdy obwód ma poprawnie wydzielony PE |
| Żółto-zielony przewód | Prawdopodobny przewód ochronny | Że jest właściwie podłączony i ma ciągłość |
| Wymienione gniazdka z bolcem w całym mieszkaniu | Może to być TN-C-S, ale może też być estetyczna zmiana bez pełnej modernizacji | Że sama wymiana osprzętu poprawiła bezpieczeństwo |
W praktyce szukam trzech rzeczy: rozdziału PEN w jednym miejscu, ciągłości przewodu ochronnego oraz potwierdzenia pomiarami, że układ działa tak, jak powinien. Dobrze wykonana instalacja nie opiera się na domyśle, tylko na sprawdzalnym schemacie i wynikach. Jeśli tego nie ma, nie ma też podstaw do traktowania mostka jak „małej poprawki”.
Warto też pamiętać o samym przewodzie PEN: w instalacji stałej ma on wymagania dotyczące przekroju, a SEP przypomina o minimum 10 mm² Cu albo 16 mm² Al. To kolejny sygnał, że nie chodzi o przypadkowy drucik w puszce, tylko o element układu ochronnego, który musi wytrzymać pracę i awarię. Z tego już wynika, co robić zamiast prowizorycznego mostkowania.
Co zrobić zamiast mostka, gdy chcesz poprawić bezpieczeństwo
Najrozsądniejsza kolejność jest prosta: najpierw ocena układu, potem pomiary, dopiero później decyzja o modernizacji. Jeśli instalacja jest stara, a obwód ma dwa przewody, sensowną drogą jest doprowadzenie osobnego PE i wykonanie poprawnego rozdziału w miejscu do tego przeznaczonym, a nie w samym gnieździe. To różnica między naprawą a maskowaniem problemu.
- Jeśli to możliwe, modernizuję obwód do układu z oddzielnym PE i N.
- Jeśli instalacja pracuje w TN-C, rozdział PEN robi się w jednym, właściwym punkcie instalacji, nie przy każdym gnieździe.
- Po rozdziale stosuję poprawnie dobraną ochronę różnicowoprądową.
- W pomieszczeniach o podwyższonym ryzyku, zwłaszcza w łazience, nie idę na skróty.
- Gdy urządzenie ma II klasę ochronności, nie potrzebuje PE, ale to nie naprawia starego obwodu.
Tu jest ważny niuans: różnicówka nie zastępuje przewodu ochronnego, a przewód ochronny nie zastępuje poprawnej modernizacji. Oba elementy mają działać razem, ale tylko wtedy, gdy instalacja jest zbudowana zgodnie z zasadami. Jeżeli ktoś proponuje „zrobimy mostek i będzie dobrze”, to ja traktuję to jako sygnał, że trzeba zatrzymać się i sprawdzić cały obwód, nie tylko jedno gniazdo.
Nie polecałbym też zastępować PE rurą wodną, kaloryferem ani przypadkowym metalowym elementem. To rozwiązania, które czasem krążyły w starych opowieściach z budów, ale dziś nie są sposobem na bezpieczną instalację. Lepiej naprawić źródło problemu niż budować ochronę na nadziei.
Najrozsądniejsza kolejność działań przy starej instalacji
Jeśli mam zamknąć temat praktycznie, to najpierw sprawdzam, jaki układ rzeczywiście zasila mieszkanie, potem zlecam pomiar ciągłości i impedancji pętli zwarcia, a dopiero później decyduję, czy w ogóle jest sens ratować dany obwód. To, że gniazdo ma bolec, nie oznacza jeszcze, że ma ochronę. To, że w rozdzielnicy jest różnicówka, też nie znaczy, że wszystko jest zrobione poprawnie.
W domu albo mieszkaniu z remontem najlepiej działa podejście bez skrótów: poprawny rozdział PEN tam, gdzie jest do tego miejsce, osobny PE w obwodach końcowych, sprawdzone połączenia wyrównawcze i osprzęt dobrany do warunków pomieszczenia. Jeżeli nie masz pewności, w jakim układzie pracuje instalacja, nie wykonuj samodzielnie mostkowania w gnieździe. W elektryce „na próbę” bywa najdroższym sposobem sprawdzania czegokolwiek.
Najuczciwsza rada jest więc taka: zanim cokolwiek zewrzesz, ustal układ sieci i zleć pomiary. Dopiero wtedy da się powiedzieć, czy potrzebna jest modernizacja, wymiana gniazda, czy pełna przebudowa obwodu, a nie tylko pozornie ładne rozwiązanie na froncie ściany.
