Dobór puszki instalacyjnej wpływa nie tylko na wygląd gniazda czy łącznika, ale też na to, czy osprzęt da się zamontować bez zgniatania przewodów i bez późniejszego kucia ściany. W polskich instalacjach najczęściej spotyka się puszki o nominalnej średnicy 60 mm, a w niektórych systemach także warianty 68 mm i głębsze wersje 80 mm. Gdy ktoś pyta o średnicę puszki elektrycznej, zwykle chodzi więc nie o jeden wymiar, lecz o cały zestaw parametrów, które trzeba dobrać do osprzętu i rodzaju ściany.
Najważniejsze wymiary to fi 60, głębokość i zgodność z osprzętem
- W typowej instalacji podtynkowej najczęściej spotkasz puszki fi 60, a otwór w ścianie zwykle wykonuje się otwornicą 68 mm.
- Sam rozmiar to za mało - równie ważna jest głębokość: 40 mm, 60 mm albo 80 mm.
- Do prostego łącznika wystarczy często wersja płytka, ale do ściemniacza, modułu smart lub gniazda podwójnego lepsza jest puszka głębsza.
- W ścianach z płyt g-k częściej stosuje się puszki 68 mm z innym sposobem mocowania niż w murze.
- Rozstaw otworów mocujących wynosi zazwyczaj 60 mm, więc warto sprawdzić go przed zakupem osprzętu.
Jak czytać wymiary, żeby nie pomylić puszki z otworem
Ja przy doborze puszki patrzę najpierw na trzy rzeczy: średnicę nominalną, głębokość i rozstaw otworów mocujących. To ważne, bo oznaczenie handlowe nie zawsze jest identyczne z wymiarem zewnętrznym korpusu. W praktyce model opisany jako fi 60 może mieć zewnętrznie 63 mm, 65 mm albo 66,5 mm, a otwór w ścianie bywa jeszcze większy, bo trzeba zostawić miejsce na kołnierz i osadzenie.
- Średnica nominalna mówi, do jakiej grupy należy puszka, ale nie zawsze odpowiada dokładnemu wymiarowi zewnętrznemu.
- Otwór montażowy to osobny parametr - przy klasycznej puszce podtynkowej najczęściej wierci się 68 mm.
- Rozstaw wkrętów 60 mm decyduje o tym, czy osprzęt będzie pasował stabilnie i bez kombinowania.
Ta różnica między nazwą a realnym wymiarem potrafi zaskoczyć bardziej niż sama instalacja. Kiedy to rozróżnienie jest już jasne, można przejść do konkretnych rozmiarów, które faktycznie spotyka się na rynku.
Najczęściej spotykane wymiary w polskich instalacjach
W praktyce instalacyjnej standard nie wygląda jak jedna sztywna liczba, tylko jak kilka powtarzalnych wariantów. Na rynku najłatwiej znaleźć puszki pod osprzęt w systemie 60 mm, puszki do pustych ścian 68 mm oraz głębsze wersje 60 mm i 80 mm. Z punktu widzenia montażu ważniejsze od marketingowej nazwy jest to, ile miejsca realnie zostaje na przewody i mechanizm.
| Typ puszki | Typowe wymiary | Gdzie ma sens | Na co uważać |
|---|---|---|---|
| Puszka podtynkowa płytka | średnica ok. 63-66 mm, głębokość ok. 40 mm | prosty łącznik, pojedyncze gniazdo, mało przewodów | Może być zbyt ciasna dla osprzętu z elektroniką i większej liczby żył. |
| Puszka podtynkowa głęboka | średnica ok. 63 mm, głębokość ok. 60-62 mm | większość remontów, gniazda i łączniki z większą liczbą przewodów | Warto sprawdzić, czy producent osprzętu wymaga minimum 60 mm. |
| Puszka ekstragłęboka | średnica ok. 62-63 mm, głębokość ok. 80 mm | ściemniacze, moduły smart, dużo złączek i przewodów | Trzeba mieć pewność, że za puszką jest wystarczająco dużo miejsca w ścianie. |

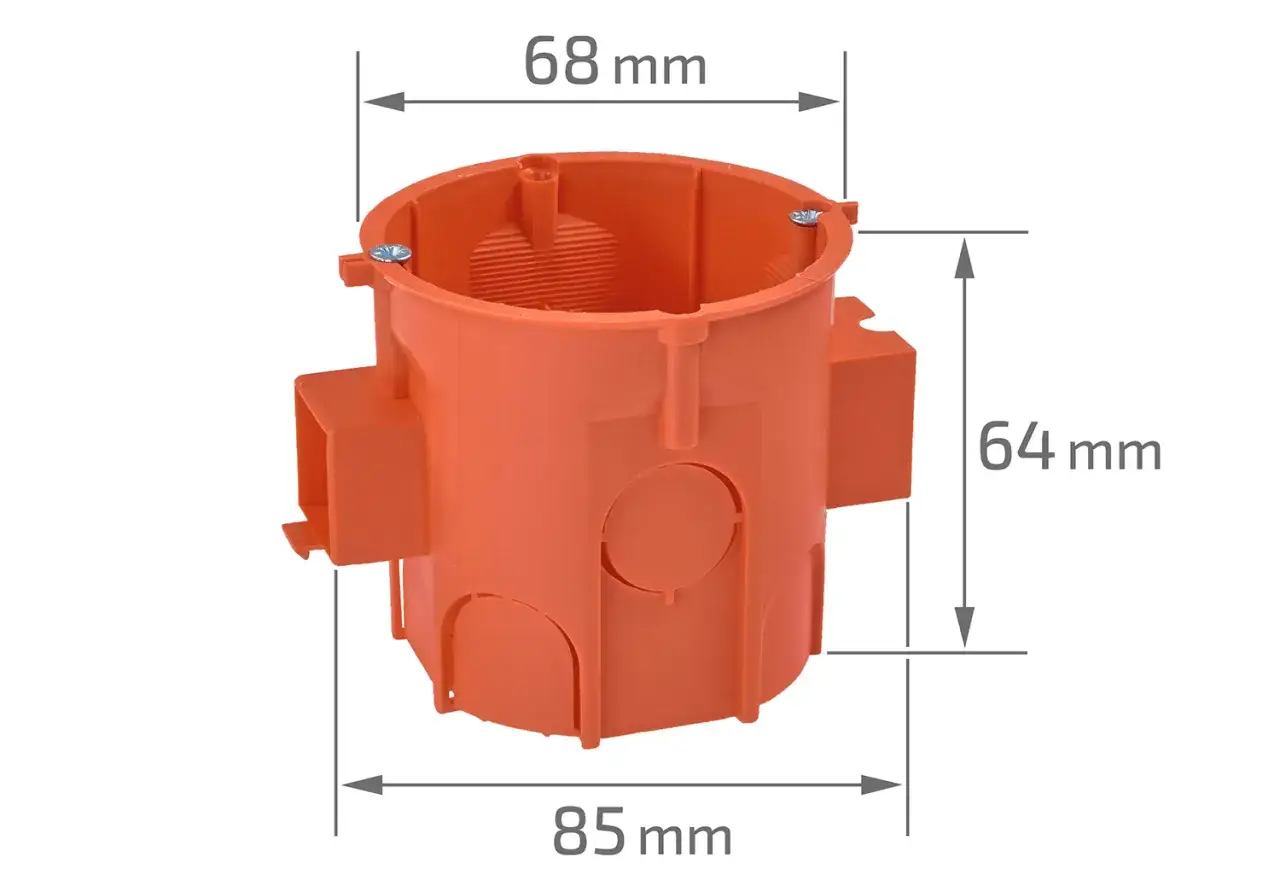

| Puszka do pustych ścian | średnica 68 mm, głębokość 41-80 mm | płyta g-k i lekkie przegrody | Mocowanie działa inaczej niż w murze, więc liczy się kołnierz i łapki montażowe. |
| Zestaw wielokrotny | wymiary zależą od liczby modułów | dwa lub więcej punktów obok siebie | Trzeba sprawdzić kompatybilność z ramką i konkretnym systemem producenta. |
W kartach technicznych często pojawia się norma PN-EN IEC 60670-1, ale w praktyce i tak trzeba porównać konkretny model, bo różnice kilku milimetrów są normalne. Jeśli przygotowujesz otwór przed montażem, 68 mm to najczęstszy punkt odniesienia dla klasycznych puszek podtynkowych.
Dlaczego głębokość bywa ważniejsza niż sama średnica
Na ścianie widzisz zwykle tylko ramkę osprzętu, ale prawdziwy problem rozgrywa się w środku. Płytka puszka wystarcza do prostego łącznika, jednak przy ściemniaczu, sterowniku Wi-Fi, gnieździe podwójnym albo większej liczbie złączek przestrzeń kończy się szybciej, niż się wydaje. Jeśli mam wybór, do nowych instalacji najczęściej idę w 60 mm, bo daje wyraźnie większy luz niż wersja 40 mm, a jeszcze nie wymaga specjalnie głębokiej wnęki.
- 40 mm sprawdza się przy prostym osprzęcie i niewielkiej liczbie przewodów.
- 60 mm to bezpieczniejszy standard do większości remontów i nowych punktów.
- 80 mm wybieram wtedy, gdy w środku ląduje elektronika, złączki albo więcej przewodów, niż wynikałoby to z pierwszego spojrzenia.
To właśnie dlatego w specyfikacjach części osprzętu producenci wprost wpisują minimum 60 mm głębokości. Tego nie traktuję jako sugestii, tylko jako realny warunek montażu, a dalej trzeba już dopasować puszkę do rodzaju ściany.
Rodzaj ściany zmienia wybór bardziej, niż wielu osobom się wydaje
W murze i betonie liczy się stabilne osadzenie korpusu, natomiast w płytach g-k kluczowy jest docisk łapek i odpowiedni kołnierz. Dlatego puszka, która w cegle działa bez problemu, w ścianie z pustką może już wymagać modelu 68 mm. W opisach handlowych spotkasz czasem określenie „czeska” przy puszce 68 mm - to po prostu skrót używany przez część branży, nie osobna kategoria magicznego osprzętu.
- Mur, cegła, beton - zwykle sprawdza się klasyczne fi 60 z otworem 68 mm i solidnym osadzeniem w zaprawie.
- Karton-gips - lepiej działa puszka 68 mm z odpowiednim kołnierzem i mocowaniem rozporowym.
- Stare instalacje i remonty - tu najczęściej trzeba sprawdzić grubość tynku, miejsce na przewody i stan istniejącego otworu.
Ja nie mieszam tych systemów, bo największy błąd to kupienie „prawie pasującej” puszki i próba ratowania jej przy montażu. Kiedy typ ściany jest już ustalony, najłatwiej wskazać błędy, które później wychodzą dopiero przy składaniu osprzętu.
Błędy, które najczęściej wychodzą dopiero przy montażu osprzętu
W elektryce drobny błąd wymiarowy szybko zamienia się w większą poprawkę. Najczęściej widzę te same potknięcia, zwłaszcza przy remontach robionych „na szybko”:
- Wybór puszki bez sprawdzenia głębokości - osprzęt nie domyka się, a przewody są ściśnięte.
- Pomylenie puszki do muru z modelem do g-k - łapki nie trzymają albo korpus nie ma dobrego oparcia.
- Wiercenie otworu bez sprawdzenia instrukcji osprzętu - za mały otwór utrudnia montaż, za duży osłabia osadzenie.
- Upychanie złączek i przewodów na siłę - zaciski pracują gorzej, a serwis po czasie robi się kłopotliwy.
- Ignorowanie rozstawu 60 mm - osprzęt nie siada na wkrętach tak, jak powinien.
Przy takich błędach najczęściej cierpi nie tylko estetyka, ale też trwałość połączenia. Dlatego przed zamknięciem ściany wolę poświęcić kilka minut na kontrolę niż później wracać do kucia i wymiany mechanizmu.
Przed zamknięciem ściany sprawdzam jeszcze te rzeczy
Jeżeli instalacja ma służyć latami, robię prostą kontrolę przed finalnym montażem. To nie jest skomplikowana lista, ale właśnie ona najczęściej oszczędza drugą wizytę na budowie.
- Sprawdzam, czy osprzęt wymaga minimum 60 mm głębokości.
- Potwierdzam, czy ściana jest murowana, z płyt g-k czy z innego lekkiego systemu.
- Oceniam, ile przewodów i złączek wejdzie do środka bez zgniatania żył.
- Zastanawiam się, czy w przyszłości pojawi się ściemniacz, moduł smart albo gniazdo podwójne.
- Porównuję puszkę z konkretnym osprzętem, a nie tylko z ogólnym opisem „fi 60”.
Jeśli potrzebujesz prostego punktu odniesienia, przy standardowym łączniku i gnieździe najczęściej wystarcza fi 60 z głębokością 60 mm. Gdy w grę wchodzi elektronika albo większa liczba przewodów, bezpieczniej od razu sięgnąć po głębszy wariant, bo dodatkowe milimetry zwykle kosztują mniej niż późniejsze poprawki.
