Dobór przewodu do domofonu decyduje nie tylko o tym, czy system zadziała od razu po montażu, ale też o tym, czy za dwa lata da się go łatwo rozbudować. Najczęściej wraca tu pytanie, jaki kabel do domofonu będzie najlepszy w konkretnej sytuacji: przy prostym unifonie, przy wideodomofonie IP albo przy instalacji prowadzonej przez elewację i ogród. Poniżej rozkładam temat na praktyczne warianty, żeby łatwiej było wybrać kabel bez przepłacania i bez ryzyka, że zabraknie żył albo odporności na warunki zewnętrzne.
Najważniejsze zasady doboru przewodu do domofonu
- Do klasycznego domofonu w domu jednorodzinnym najczęściej sprawdza się YTDY 6x0,5 albo 8x0,5.
- Do wideodomofonu IP najpraktyczniejsza bywa skrętka UTP Cat5e lub Cat6, bo łatwo wykorzystać ją także pod sieć i PoE.
- Na zewnątrz i w ziemi przewód powinien być żelowany i poprowadzony w rurze osłonowej albo peszlu.
- Zasilanie traktuj osobno - przy dłuższych odcinkach zwykle potrzebny jest kabel 2-żyłowy o przekroju 1-1,5 mm2.
- Rezerwa żył jest często ważniejsza niż minimalny koszt zakupu, bo później decyduje o możliwości rozbudowy instalacji.
Od rodzaju systemu zależy cały wybór
Ja zwykle zaczynam od pytania, jaki jest typ instalacji, bo od tego zależy niemal wszystko. Inaczej dobiera się przewód do prostego domofonu analogowego, inaczej do cyfrowego systemu wieloabonentowego, a jeszcze inaczej do wideodomofonu IP, który przesyła nie tylko sygnał rozmowy, ale też obraz i dane sieciowe.

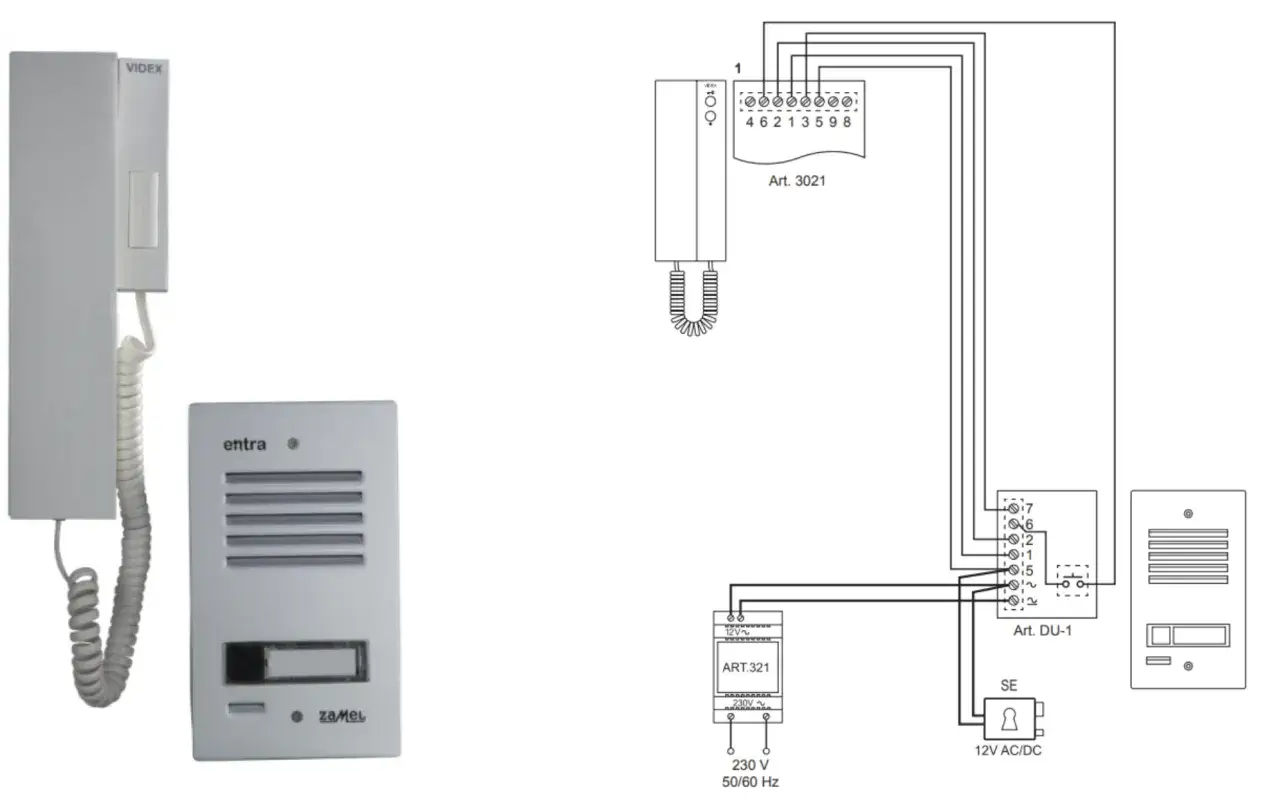

W instalacji analogowej najczęściej sprawdza się kabel telekomunikacyjny z pojedynczymi żyłami, na przykład YTDY. Przy takim układzie liczy się liczba żył, odporność mechaniczna i to, czy przewód ma pracować wewnątrz budynku, czy również na zewnątrz. W systemach cyfrowych bywa prościej z liczbą przewodów, ale rośnie znaczenie zgodności z elektroniką producenta, więc nie warto wybierać kabla „na oko”.
Przy wideodomofonie IP dochodzi zupełnie inny aspekt: przewód ma dobrze przenosić dane, a czasem także zasilać urządzenie. Właśnie dlatego skrętka komputerowa UTP jest tu tak częstym wyborem. Gdy instalacja wychodzi poza budynek, w grę wchodzi jeszcze wilgoć, promieniowanie UV i uszkodzenia mechaniczne, więc sam typ kabla to dopiero połowa decyzji. Druga połowa to sposób prowadzenia trasy.
Gdy znam już typ systemu, dopiero wtedy porównuję konkretne przewody i patrzę, który da najlepszy balans między ceną, trwałością i możliwością rozbudowy.
Który przewód sprawdza się najlepiej w praktyce
W polskich domach najczęściej przewijają się cztery rozwiązania i każde ma swoje miejsce. Nie ma jednego kabla, który wygrywa zawsze, dlatego patrzę na zastosowanie, a nie na samą nazwę z opakowania.
| Przewód | Kiedy ma sens | Mocne strony | Na co uważać |
|---|---|---|---|
| YTDY 6x0,5 / 8x0,5 | Klasyczny domofon analogowy w domu jednorodzinnym | Dobry stosunek ceny do możliwości, łatwy montaż, szeroka dostępność | Na zewnątrz wymaga dobrej ochrony; przy rozbudowie może zabraknąć żył |
| YTKSY 2x2x0,5 / 3x2x0,5 | Instalacje, w których przydaje się układ parowany | Porządek w prowadzeniu żył, wygodny w bardziej złożonych połączeniach | Mniej uniwersalny niż YTDY, trzeba pilnować zgodności ze schematem urządzenia |
| UTP Cat5e / Cat6 | Wideodomofon IP, systemy sieciowe, urządzenia z PoE | Dobra transmisja danych, uniwersalność, łatwość wykorzystania także pod sieć | Wybieraj pełną miedź, nie przypadkową wersję CCA; tylko jeśli urządzenie to dopuszcza |
| YDY 2x1-1,5 mm2 | Zasilanie domofonu, elektrozaczepu lub dłuższe odcinki zasilające | Mniejsze spadki napięcia, dobra opcja do toru zasilania | Nie zastępuje przewodu sygnałowego i nie rozwiązuje każdego problemu instalacji |
| Kabel żelowany zewnętrzny | Trasy prowadzone na zewnątrz i w gruncie | Lepsza odporność na wilgoć, większa trwałość w trudnych warunkach | Wymaga poprawnego ułożenia w osłonie i sensownego zapasu na końcach |
Jeśli miałbym wskazać jeden najbardziej bezpieczny zakup do zwykłego domu, najczęściej byłby to YTDY 8x0,5 albo UTP Cat6, ale tylko wtedy, gdy wiem, że system rzeczywiście potrafi z nich skorzystać. Sam przewód nie załatwia wszystkiego, jeśli dobór funkcji jest przypadkowy.
Po takim porównaniu naturalnie pojawia się kolejne pytanie: ile żył i jaki przekrój trzeba przewidzieć, żeby nie utknąć na etapie montażu.
Ile żył i jaki przekrój warto przewidzieć
W domofonach największym błędem jest kupowanie przewodu „na styk”. Dziś może wystarczyć prosty unifon, ale jutro dochodzi dodatkowy przycisk, sterowanie bramą, interkom albo wideofunkcja i nagle jedna para żył okazuje się za mało.
- 4 żyły - minimum przy bardzo prostym układzie, jeśli producent dopuszcza taki wariant.
- 6 żył - rozsądne minimum do domu jednorodzinnego, kiedy chcesz mieć trochę swobody.
- 8 żył - wybór, który daje już wyraźny zapas i zwykle najlepiej broni się w praktyce.
- 10-12 żył - sensowne, gdy planujesz dodatkowe funkcje, drugą furtkę, bramę, oświetlenie albo interkom.
Jeśli chodzi o przekrój, to przy przewodach sygnałowych najczęściej spotyka się 0,5 mm2. To dobry punkt wyjścia dla typowych instalacji niskonapięciowych. Zasilanie traktuję osobno: tu przy dłuższych odcinkach zwykle lepiej sprawdza się przewód 2-żyłowy o przekroju 1-1,5 mm2, bo ogranicza spadki napięcia i stabilizuje pracę elektrozaczepu oraz elektroniki.
W praktyce ważniejsza od samego „minimum” jest rezerwa. Jedna dodatkowa para często ratuje sytuację przy modernizacji albo gdy inwestor po czasie chce dorzucić funkcję, o której na etapie budowy jeszcze nie myślał. I właśnie dlatego następny krok to nie tylko liczba żył, ale też to, gdzie przewód będzie leżał.
Na zewnątrz kabel musi przeżyć pogodę i ziemię
Na elewacji i w gruncie nie używam przypadkowego przewodu wewnętrznego, bo szybko wychodzą wtedy problemy z wilgocią, promieniowaniem UV i mikrouszkodzeniami. Z zewnątrz instalacja ma wyglądać niewinnie, ale technicznie pracuje w dużo trudniejszych warunkach niż przewód ukryty w suchej ścianie.
W terenie najlepiej sprawdza się kabel zewnętrzny w czarnej powłoce, często żelowany, poprowadzony w rurze osłonowej lub peszlu. W gruncie zwykle celuję w trasę zabezpieczoną mechanicznie i ułożoną na odpowiedniej głębokości, często rzędu 60-80 cm, żeby później dało się ją serwisować bez ponownego przekopywania ogrodu.
- Zachowaj zapas około 50 cm z obu stron, przy kasecie i przy unifonie.
- Nie prowadź równolegle przewodu domofonowego z 230 V, jeśli nie musisz.
- Przy skrzyżowaniu z inną instalacją elektryczną trzymaj możliwie krótki odcinek i najlepiej zrób to pod kątem prostym.
- Chroń odcinki zewnętrzne w rurze PVC, peszlu albo innym sensownym kanale technicznym.
- Oznacz końce kabla od razu po ułożeniu, zanim znikną w tynku lub rozdzielnicy.
To są drobne rzeczy, ale właśnie one najczęściej decydują o tym, czy instalacja będzie bezproblemowa przez lata, czy zacznie sprawiać kłopoty po pierwszej zimie. Skoro wiem już, jak prowadzić kabel, warto jeszcze zobaczyć, jakich błędów ludzie popełniają najczęściej.
Najczęstsze błędy przy domofonie
Największe problemy nie biorą się z samego domofonu, tylko z oszczędności na etapie okablowania. To jest ten moment, w którym pozorna drobnostka potrafi przełożyć się na kosztowny remont albo wymianę fragmentu instalacji.
- Za mało żył - system działa „na styk”, a każda dodatkowa funkcja wymaga kombinowania.
- Zły kabel na zewnątrz - przewód wewnętrzny szybko degraduje się od wilgoci i słońca.
- Brak zapasu - przy serwisie albo zmianie urządzenia nie ma z czego pracować.
- Mieszanie sygnału zasilającego bez sprawdzenia spadku napięcia - elektrozaczep działa niestabilnie albo z opóźnieniem.
- Ignorowanie schematu producenta - nawet dobry kabel nie pomoże, jeśli elektronika wymaga konkretnego układu żył.
- Zbyt duże zaufanie do tanich zamienników - przewód może wyglądać podobnie, ale mieć gorsze parametry i większe straty.
Jeśli po montażu pojawia się problem z wywołaniem, dźwiękiem albo otwieraniem furtki, bardzo często winna jest nie sama kaseta, tylko źle dobrany przewód albo za mały przekrój na zasilaniu. Dlatego przy nowej inwestycji i przy modernizacji nie podchodzę do tematu identycznie.
Nowa instalacja i modernizacja starej wymagają innego podejścia
Przy nowym domu mam komfort wyboru, więc planuję instalację trochę szerzej niż dzisiejsze potrzeby. Przy modernizacji starego domofonu działam odwrotnie: najpierw sprawdzam, co już jest w ścianie, bo czasem rozsądniej jest dopasować system do istniejącego przewodu niż burzyć pół wykończenia dla jednego dodatkowego żyła.
Gdy budujesz od zera
W nowej instalacji warto od razu przewidzieć rezerwę pod przyszłe funkcje. Dla mnie sensowny standard to kabel z zapasem żył, osobna trasa dla zasilania tam, gdzie to potrzebne, i od razu przygotowana ochrona na zewnątrz. Bardzo pomaga też test ciągłości przed zakryciem ścian, bo wtedy ewentualny błąd wychodzi od razu, a nie po remoncie.
Przeczytaj również: Napięcie w gniazdku - Ile wynosi norma i kiedy zacząć się martwić?
Gdy wymieniasz stary domofon
W modernizacji najpierw liczę liczbę żył, sprawdzam ich stan i dopiero potem dobieram urządzenie. Jeśli w ścianie zostały tylko 2 lub 4 przewody, czasem lepszy będzie system zgodny z taką instalacją niż próba upchania wszystkiego w starym okablowaniu. Jeżeli przewody są kruche, zaśniedziałe albo zbyt cienkie, wymiana kabla bywa mniej ryzykowna niż wielogodzinne ratowanie starej trasy.
Właśnie w takich sytuacjach najlepiej widać, że dobór przewodu to nie teoria, tylko seria małych decyzji, które trzeba domknąć jeszcze przed zamknięciem bruzd i zalaniem betonu.
Co zaplanować, zanim zamkniesz instalację na gotowo
Najwięcej czasu oszczędza nie sam kabel, tylko porządny montaż. Zostawiam więc kilka prostych zasad, które w praktyce dają większy efekt niż szukanie „magicznego” przewodu.
- Zostaw zapas przewodu przy obu końcach trasy.
- Opisz żyły, zanim znikną w rozdzielnicy albo pod tynkiem.
- Zrób zdjęcie trasy przed zakryciem ścian, bo później to świetna mapa serwisowa.
- Przetestuj instalację przed finalnym zamknięciem prac, zwłaszcza wywołanie i otwieranie elektrozaczepu.
- Myśl o rozbudowie już na etapie zakupu, nawet jeśli dziś nie planujesz żadnych dodatków.
Jeżeli mam zamknąć temat jednym praktycznym wnioskiem, to do zwykłego domofonu najczęściej wybieram YTDY 6x0,5 lub 8x0,5, do wideodomofonu IP skrętkę UTP Cat5e albo Cat6, a zasilanie i odcinki zewnętrzne traktuję osobno. Taki układ daje najlepszy balans między ceną, trwałością i możliwością rozbudowy, a właśnie o to chodzi przy instalacji, której nie wymienia się co sezon.
