Kolory żył w domofonie potrafią wprowadzić w błąd, bo ten sam przewód w różnych systemach może odpowiadać za inną funkcję. Dlatego przy montażu najważniejsze są oznaczenia zacisków, typ instalacji i dokumentacja urządzenia, a dopiero potem sama barwa przewodu. Pokażę, jak czytać połączenia krok po kroku, na co uważać przy analogach, wideodomofonach IP i starszych instalacjach oraz jak uniknąć błędów, które kończą się ciszą w słuchawce albo martwym elektrozaczepem.
Najpierw funkcja przewodu, potem jego kolor
- Kolory żył nie są uniwersalnym standardem, więc nie wolno zgadywać tylko na podstawie barwy.
- W domofonach analogowych i cyfrowych liczą się przede wszystkim zaciski: masa, mikrofon, głośnik, wywołanie i otwieranie.
- W wideodomofonach IP producent często przypisuje kolory do konkretnych funkcji wprost w instrukcji.
- Jeśli instalacja była wcześniej używana, zdjęcie starego podłączenia oszczędza najwięcej czasu.
- Przy dłuższych odcinkach znaczenie mają też przekrój żyły i spadki napięcia, nie tylko sama kolorystyka.
Dlaczego kolory kabli nie są uniwersalnym schematem
W praktyce kolor przewodu jest wskazówką roboczą, a nie obowiązującym prawem instalacji. W jednym zestawie ten sam brązowy może sterować elektrozaczepem, w innym być zupełnie nieużywany, bo producent rozpisuje układ po funkcjach, nie po „magicznych” barwach. Ja zawsze zaczynam od pytania: jaki to system i co mówi opis zacisków na unifonie oraz kasecie?
Najwięcej zamieszania widać w starszych instalacjach analogowych, gdzie funkcje są rozdzielone na kilka żył, oraz w systemach cyfrowych i IP, gdzie kolor bywa tylko oznaczeniem przewodu w wiązce. To ważne rozróżnienie, bo błędne założenie typu „niebieski to masa” potrafi zadziałać przypadkiem na jednym modelu, a zepsuć cały montaż na drugim. Kiedy to rozumiesz, łatwiej przejść do samych oznaczeń zacisków.
Jak czytać oznaczenia w unifonie i przy kasecie

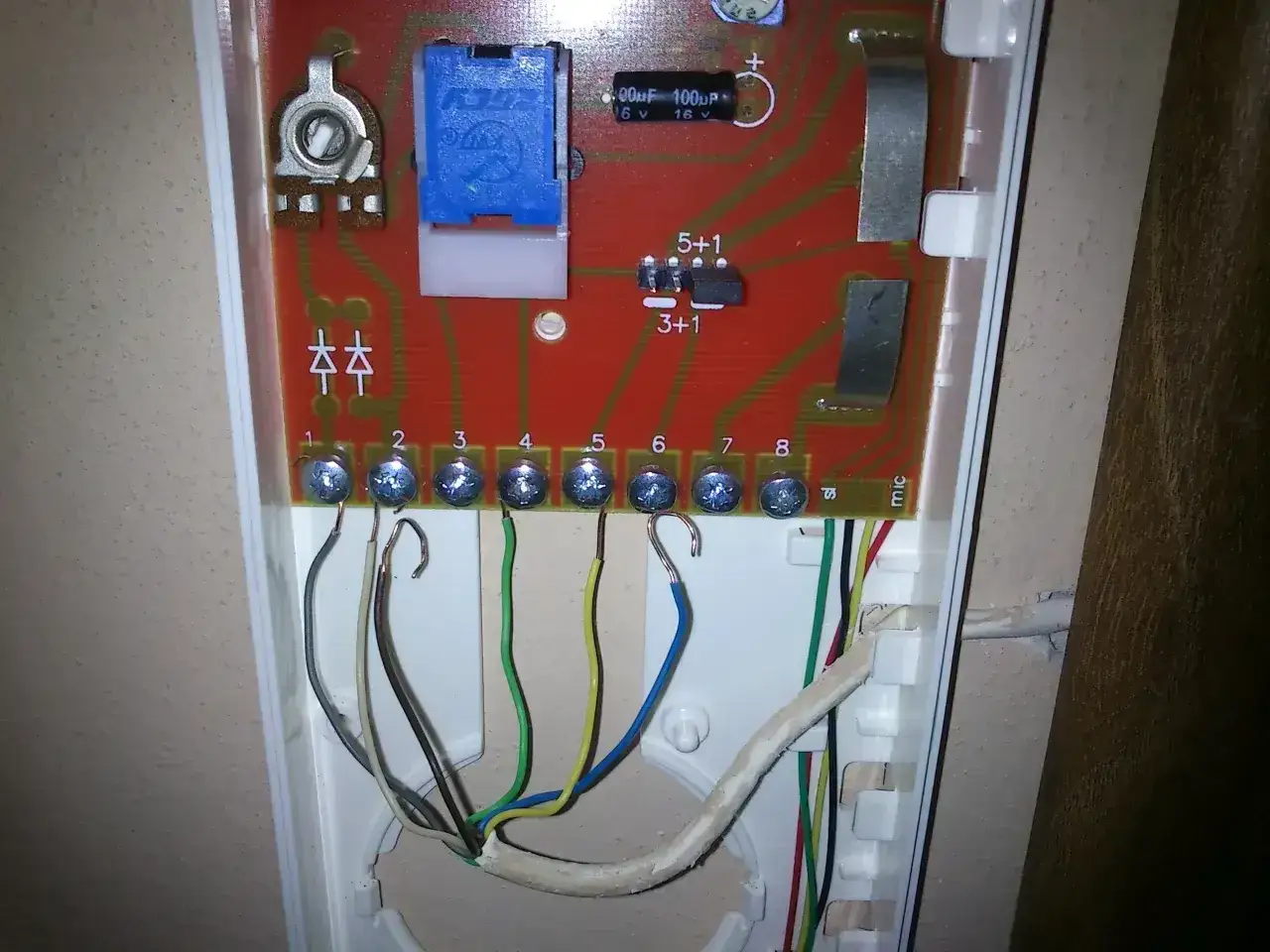

Jeżeli mam przed sobą nieznaną instalację, nie zaczynam od przewodów, tylko od symboli na zaciskach. To właśnie one mówią, która żyła odpowiada za mikrofon, głośnik, wspólną masę, wywołanie albo sterowanie zamkiem.
- Odszukaj opisy typu MIC, SPK, COM, CALL, LOCK, L+ lub L-.
- Porównaj je z instrukcją konkretnego modelu, a nie z pamięcią z poprzedniego montażu.
- Jeśli wymieniasz stary unifon, zrób zdjęcie połączeń przed odpięciem pierwszej żyły.
- Gdy napisy są starte, użyj miernika z funkcją ciągłości, czyli prostego testera, który sprawdza, czy przewód ma połączenie między końcami.
- Oddziel obwód rozmowy od obwodu otwierania furtki, bo to właśnie te dwie sekcje są najczęściej mylone.
Ja zwykle opisuję każdą żyłę od razu po identyfikacji, nawet zwykłą taśmą i markerem. Po kilku minutach wszystkie przewody wyglądają podobnie, a późniejsze poprawki są znacznie trudniejsze niż sam montaż. Gdy zaciski są już jasne, warto sprawdzić, z jakim typem instalacji w ogóle pracujesz.

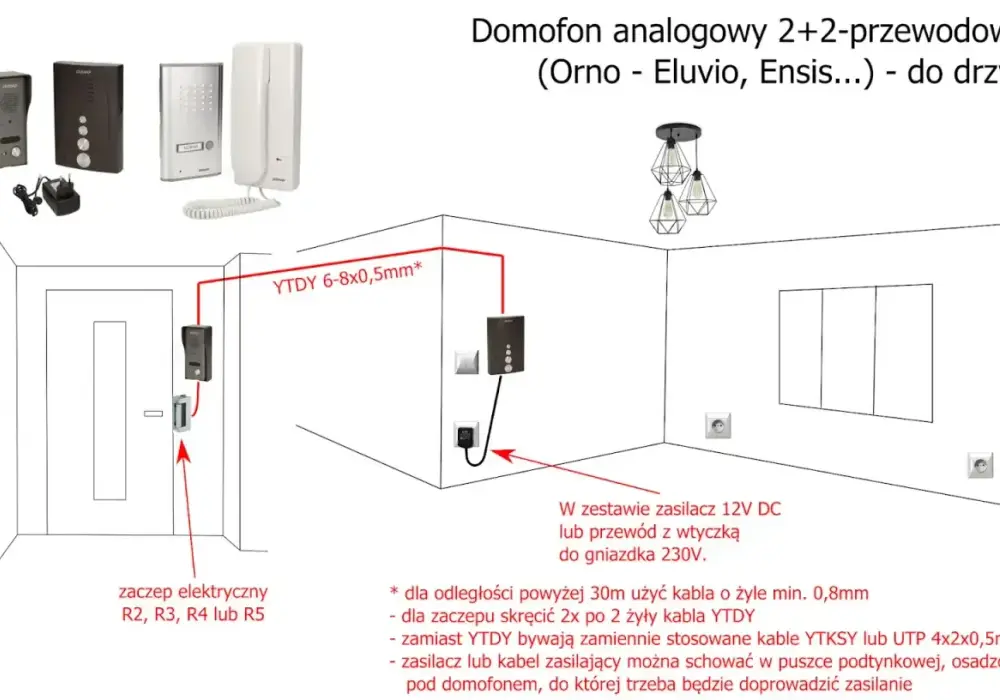

Najczęstsze układy instalacji i co to zmienia w kolorach
Nie każdy domofon interpretuje kolory w ten sam sposób, bo różne systemy mają inną logikę połączeń. W praktyce najważniejsze jest więc nie „jaki kolor”, tylko „jaki rodzaj instalacji” i „jak producent opisał przewody”.
| Typ instalacji | Co zwykle widać w kablu | Jak traktować kolory | Na co uważać |
|---|---|---|---|
| Analog 3+n / 4+n | Osobne żyły dla rozmowy, wywołania i otwierania | Barwy są tylko pomocą przy identyfikacji | Najpierw zaciski i wspólny przewód, potem reszta |
| Cyfrowy 2-wire | Jedna para dla komunikacji i zasilania | Kolor mówi mniej niż para i polaryzacja | Trzeba trzymać się magistrali i zgodności modułów |
| Wideodomofon IP | Dane, zasilanie, sterowanie zamkiem | Producent często przypisuje kolory wprost | Sprawdzić instrukcję konkretnego modelu |
Dobry przykład daje instrukcja Genway: w jednym modelu zielone i pomarańczowe żyły odpowiadają za transmisję danych, czerwony i czarny za zasilanie, a brązowy za sterowanie elektrozamkiem. To pokazuje, że bez sprawdzenia dokumentacji kolory potrafią wprowadzić w błąd, nawet jeśli kabel wygląda „standardowo”. Przy takim podejściu łatwiej przejść do samego montażu bez zgadywania.
Jak podłączyć przewody bez zgadywania
Przy podłączaniu domofonu pracuję w stałej kolejności, bo chaos zwykle kończy się poprawkami. Najpierw bezpieczeństwo, potem identyfikacja żył, a dopiero później samo wpinanie przewodów do zacisków.
- Wyłącz zasilanie całego układu, także zasilacz 230 V, jeśli jest osobny.
- Zanim cokolwiek odepniesz, zrób zdjęcie i opisz żyły taśmą.
- Podłącz najpierw przewód wspólny i zasilanie, potem tor rozmowy, a na końcu wywołanie i otwieranie furtki.
- Po każdej zmianie zrób krótki test: dźwięk w obie strony, reakcja przycisku i działanie elektrozaczepu.
- Jeśli kabel przechodzi przez elewację, słupek albo kasetę zewnętrzną, zabezpiecz docisk i przepust przed wilgocią.
Przekrój żyły naprawdę ma znaczenie. W dokumentacji Urmet dla zestawu 1122/61 długości zależą od odcinka, ale orientacyjnie 0,5 mm2 pozwalało na trasy rzędu 60 m, 0,75 mm2 na 90 m, 1 mm2 na 120 m, a 1,5 mm2 nawet na 180 m lub 320 m. To pokazuje, że przy dłuższym okablowaniu sam kolor niczego nie załatwia, jeśli przewód jest zbyt cienki. Kiedy przewody są już podłączone poprawnie, najczęściej wychodzą na jaw dopiero błędy montażowe, a nie błędy w samych barwach.
Najczęstsze błędy, które psują działanie domofonu
Większość awarii po montażu nie wynika z uszkodzonego sprzętu, tylko z jednego źle wpiętego przewodu. Ja najpierw szukam takich objawów, bo to najszybsza droga do diagnozy.
| Objaw | Najczęstsza przyczyna | Co sprawdzić pierwsze |
|---|---|---|
| Brak dzwonienia | Przewód wywołania na złym zacisku albo przerwany wspólny punkt | Opis CALL, numer zacisku i ciągłość żyły |
| Słychać tylko jedną stronę | Pomylony mikrofon z głośnikiem | Oznaczenia MIC i SPK oraz wspólną masę |
| Furtka nie otwiera się | Zły przewód sterowania elektrozaczepem albo brak zasilania obwodu | Zaciski LOCK, L+ i L- oraz sam elektrozaczep |
| Buczenie lub pisk | Sprzężenie, zbyt wysoki poziom głośności albo luźny styk | Regulację głośności i dokręcenie przewodów |
| Działa tylko na chwilę | Za słaby styk, za cienka żyła lub uszkodzony przewód w przepuście | Wszystkie zaciski i fragment kabla przy wejściu do obudowy |
Najczęściej winny jest jeden przewód, nie cały domofon. Dlatego przy pierwszym podejściu nie rozbieram wszystkiego naraz, tylko sprawdzam po kolei tor rozmowy, wywołanie i otwieranie. Gdy te trzy elementy są uporządkowane, łatwiej wrócić do sytuacji, w której kolory żył przestają być zagadką.
Jak rozpoznać żyły, gdy kolory są nieczytelne
W starych instalacjach izolacja potrafi spłowieć tak mocno, że nie ma sensu udawać, iż barwa jeszcze cokolwiek podpowiada. Wtedy pracuję już wyłącznie na pomiarze i logice połączeń, a nie na oku.
- Sprawdź ciągłość przewodu między unifonem a kasetą testerem lub miernikiem z brzęczykiem.
- Szukaj pary odpowiedzialnej za wywołanie i osobno pary od elektrozaczepu, bo to zwykle dwie różne ścieżki.
- Jeśli w kablu są wolne żyły, nie używaj ich „na próbę” bez sprawdzenia funkcji.
- Po identyfikacji oznacz przewody koszulką, markerem albo numerowaną etykietą.
- Gdy masz wątpliwość co do jednego przewodu, porównaj go z zaciskiem i testem, a nie z przypuszczeniem.
Ja traktuję to jak prostą zasadę: jeśli kolor jest niepewny, wygrywa pomiar. Dzięki temu nawet bardzo stara instalacja przestaje być zgadywanką, a staje się układem, który da się rozebrać na funkcje i złożyć od nowa. Ostatni krok to już tylko szybka kontrola przed zamknięciem obudowy.
Co sprawdzam przed zamknięciem obudowy
Zanim przykręcę panel lub unifon na dobre, robię krótki test końcowy. To zajmuje chwilę, ale właśnie ten etap najczęściej decyduje o tym, czy klient wróci z reklamacją, czy instalacja po prostu zadziała.
- Czy wszystkie żyły są wpięte do właściwych zacisków i nic nie wystaje spod śruby.
- Czy unifon dzwoni, rozmowa działa w obie strony i elektrozaczep reaguje bez opóźnienia.
- Czy przewód jest odciążony mechanicznie, a przepust chroni instalację przed wilgocią.
- Czy po zamknięciu obudowy nic nie trze o plastik i nie zgniata izolacji.
Jeżeli połączenie opierasz na funkcji przewodu, a nie na samym kolorze, domofon zwykle uruchamia się szybciej i bez niepotrzebnych poprawek. W praktyce to właśnie ten porządek pracy oszczędza najwięcej czasu: najpierw identyfikacja, potem zaciski, na końcu test.
