W instalacji elektrycznej jeden niepozorny tor decyduje o tym, czy obwód działa stabilnie, a zabezpieczenia reagują tak, jak powinny. Przewód neutralny odpowiada za powrót prądu roboczego, ale jego rola jest szersza niż samo „domknięcie” obwodu: wpływa na bezpieczeństwo, dobór osprzętu i sposób rozpoznawania żył w domu. W tym tekście wyjaśniam, czym dokładnie jest, jak odróżnić go od innych przewodów i na co uważać podczas modernizacji instalacji.
Najważniejsze różnice między N, PE, PEN i L
- Neutralny tor roboczy prowadzi prąd w normalnej pracy, a ochronny nie powinien go prowadzić.
- W instalacjach domowych w Polsce neutralny przewodnik jest zwykle oznaczany kolorem niebieskim.
- Żółto-zielony jest zarezerwowany dla ochronnego, więc nie wolno traktować go jako „zapasowego” koloru.
- W starszych układach TN-C spotyka się przewód PEN, czyli połączenie funkcji ochronnej i neutralnej.
- Sam kolor nie wystarcza do identyfikacji w starej instalacji, dlatego przed pracą trzeba potwierdzić funkcję pomiarem.
- Najwięcej problemów pojawia się wtedy, gdy neutralny jest źle podłączony do RCD albo przeciążony przez elektronikę i LED-y.
Jak działa żyła neutralna w obwodzie
Najprościej patrzę na nią jak na tor powrotny prądu roboczego. W typowej instalacji 230/400 V prąd płynie od fazy przez odbiornik i wraca właśnie tym przewodem do źródła zasilania, czyli do punktu neutralnego transformatora. W idealnie symetrycznym układzie trójfazowym prąd w tym torze byłby bliski zeru, ale w domu z jednofazowymi odbiornikami taka symetria rzadko występuje.
To ważne rozróżnienie: neutralny nie jest przewodem ochronnym. PE służy do ochrony przeciwporażeniowej, a N do pracy obwodu. W praktyce oznacza to, że neutralny bywa obciążony prądem także wtedy, gdy wszystko działa poprawnie, a jego rola nie kończy się na „zerze” w potocznym rozumieniu. Z tego powodu już na poziomie projektu trzeba zakładać, że ten tor będzie aktywny i nie wolno traktować go jako elementu drugorzędnego.
Gdy rozumie się tę podstawę, łatwiej odróżnić go od pozostałych żył i zauważyć, gdzie najczęściej dochodzi do pomyłek.
Jak odróżnić N, PE, PEN i L bez zgadywania

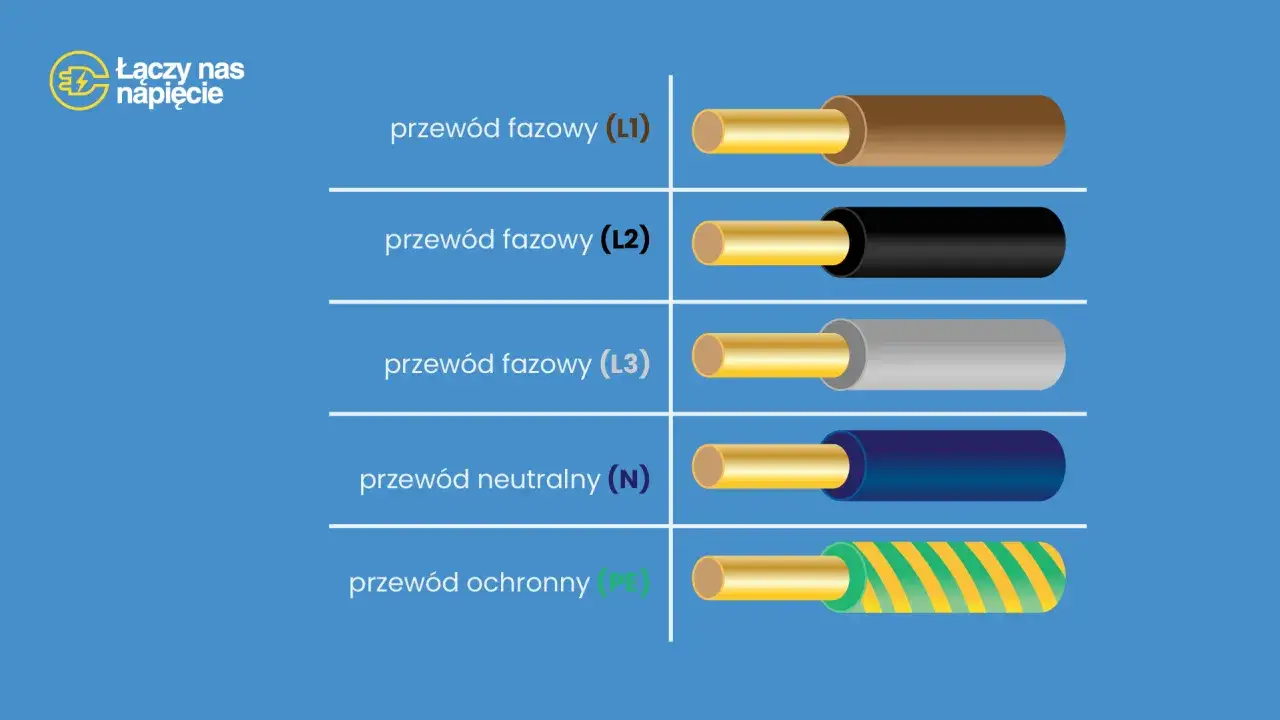

W nowoczesnych instalacjach kolorystyka bardzo pomaga, ale nie zastępuje zdrowego rozsądku. W Polsce i szerzej w Europie neutralny przewód identyfikuje się barwą niebieską, ochronny zielono-żółtą, a fazowe najczęściej brązową, czarną lub szarą. Na kolor można patrzeć jako na wskazówkę, a nie dowód.
| Oznaczenie | Funkcja | Czy płynie prąd w normalnej pracy | Typowe oznaczenie barwne | Najczęstsza pomyłka |
|---|---|---|---|---|
| N | Tor roboczy, powrót prądu do źródła | Tak | Niebieski | Mylenie z ochronnym PE albo z dawnym „zerem” |
| PE | Ochrona przeciwporażeniowa i połączenia wyrównawcze | Nie, w normalnej pracy | Zielono-żółty | Używanie go jako zamiennika neutralnego |
| PEN | Połączenie funkcji ochronnej i neutralnej | Tak | Zależne od wykonania i epoki instalacji | Ponowne rozdzielanie albo łączenie w przypadkowym miejscu |
| L | Przewód fazowy, doprowadza napięcie do odbiornika | Tak | Brązowy, czarny lub szary | Branie niebieskiej żyły za fazową w starej instalacji |
W domach najczęściej spotykam układ TN-S albo TN-C-S, czyli taki, w którym po rozdziale PEN powstają osobne tory ochronny i neutralny. To właśnie tutaj pojawia się najwięcej błędów montażowych, bo ktoś myli dawny sposób prowadzenia instalacji z obecnym standardem. Następny krok to sprawdzenie, kiedy neutralny jest najbardziej obciążony i dlaczego nowa elektronika zmienia zasady gry.
Gdzie neutralny dostaje największe obciążenie
W mieszkaniu albo domu ten tor bywa znacznie bardziej obciążony, niż sugeruje intuicja. Najbardziej widać to tam, gdzie pracuje dużo urządzeń jednofazowych i elektroniki: kuchnia, salon, domowe biuro, pralnia. Zasilacze impulsowe, LED-y, komputery i ładowarki generują prądy odkształcone, które w neutralnym nie znoszą się tak elegancko jak klasyczne obciążenia rezystancyjne.
Przy dużej zawartości harmonicznych projektanci instalacji zwracają uwagę, że prąd w torze N może wzrosnąć bardzo wyraźnie. W skrajnych przypadkach przyjmuje się nawet wartość rzędu 1,73 prądu fazowego, więc nie wolno automatycznie zakładać, że neutralny zawsze jest „lżejszy” od fazy. To szczególnie ważne w rozdzielnicach z dużą liczbą obwodów LED, serwerów domowych, UPS-ów albo nowoczesnych urządzeń AGD.
- W kuchni problemem są jednocześnie duże odbiorniki i elektronika sterująca.
- W biurze domowym neutralny obciąża się od komputerów, monitorów, zasilaczy i listw zasilających.
- W salonie LED-y i sprzęt RTV potrafią zwiększyć udział harmonicznych bardziej, niż widać to po rachunku za prąd.
- W pralni i łazience znaczenie mają cykle pracy urządzeń, które zmieniają obciążenie w krótkim czasie.
Jeśli po remoncie pojawiają się grzanie przewodów, zadziałania zabezpieczeń albo dziwne spadki napięcia, to właśnie ten tor warto sprawdzić jako pierwszy. To prowadzi wprost do praktycznego pytania: jak go bezpiecznie rozpoznać w istniejącej instalacji, zamiast zgadywać po kolorze?
Jak bezpiecznie sprawdzić go w istniejącej instalacji

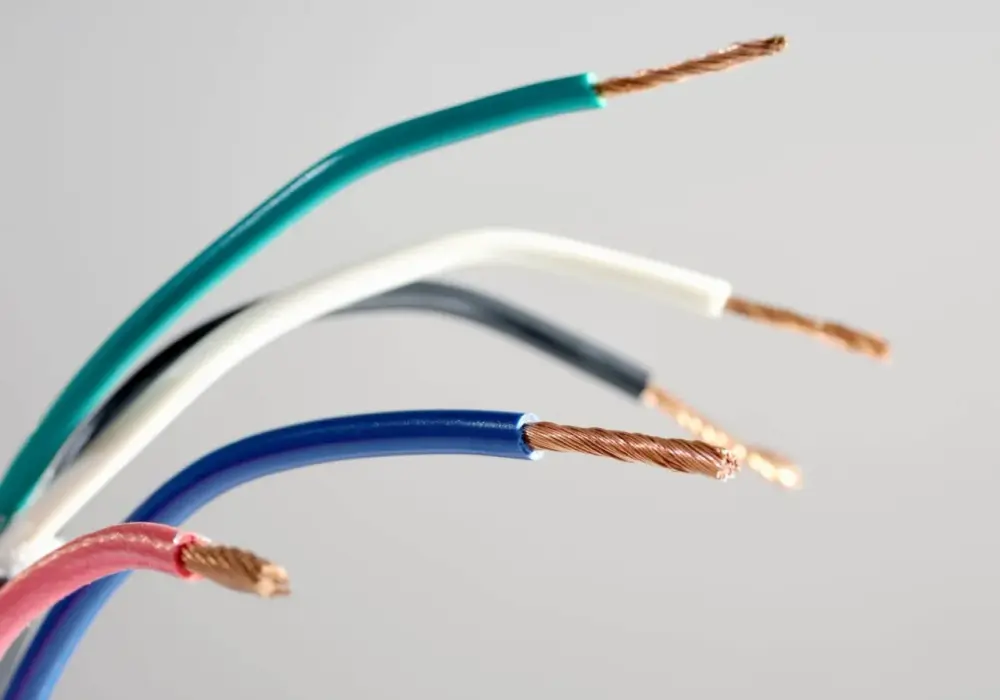

Przy starych przewodach nie ufam samemu kolorowi. W starszych budynkach neutralny mógł mieć inne oznaczenie, a niebieska żyła bywała użyta do innych celów w określonych odcinkach instalacji. Dlatego w praktyce liczy się procedura, a nie domysł.
- Wyłącz zasilanie danego obwodu i zabezpiecz miejsce pracy przed przypadkowym załączeniem.
- Potwierdź brak napięcia dwubiegunowym testerem, a nie wyłącznie prostym próbnikiem.
- Sprawdź oznaczenia na listwach i zaciskach rozdzielnicy, zwłaszcza symbole N i PE.
- Zweryfikuj, czy niebieska żyła rzeczywiście pełni funkcję neutralną na całej długości obwodu.
- Jeśli obwód jest chroniony przez RCD, upewnij się, że wszystkie przewody robocze przechodzą przez właściwy aparat.
W gniazdach typu Schuko nie zakładam z góry, po której stronie jest faza, a po której neutralny. To trzeba sprawdzić pomiarem, bo wykonanie instalacji może być różne. Najgorszy błąd to praca „na oko”, zwłaszcza przy remoncie po kimś innym.
Gdy już wiem, jak rozpoznać ten przewód, przechodzę do kolejnego ważnego tematu: kiedy w ogóle nie jest potrzebny albo kiedy bywa przełączany razem z fazą.
Kiedy tor neutralny nie jest potrzebny albo bywa odłączany
Neutralny nie występuje w każdej konfiguracji. W odbiornikach zasilanych międzyfazowo, na przykład w części układów trójfazowych, może nie być potrzebny wcale. Wtedy obwód pracuje na samych fazach, a funkcja N nie bierze udziału w zasilaniu urządzenia.
Są też sytuacje, w których neutralny bywa odłączany razem z fazą. Dotyczy to zwłaszcza aparatów wielobiegunowych, układów zasilania awaryjnego, rozdzielnic wieloźródłowych i niektórych prac serwisowych. W takich przypadkach chodzi o bezpieczeństwo i poprawną pracę układu, a nie o „nadmiarowy” element instalacji.
- W układach trójfazowych z odbiornikiem międzyfazowym neutralny może nie być użyty.
- W instalacjach z wieloma źródłami zasilania bywa przełączany, aby uniknąć nieprawidłowych połączeń.
- W układzie TN-C funkcję ochronną i neutralną pełni PEN, więc sytuacja wygląda inaczej niż w TN-S.
Najważniejszy wyjątek jest jednak inny: jeśli neutralny zostanie przerwany w obwodzie z niesymetrycznym obciążeniem, napięcia na odbiornikach mogą się rozjechać i część urządzeń dostanie za dużo, a część za mało. Wtedy problem nie wygląda już jak drobna usterka, tylko jak realne ryzyko uszkodzenia sprzętu. To ostatni powód, by przy remoncie potraktować temat bardzo konkretnie.
Co sprawdzić przy remoncie, żeby nie zrobić kosztownej pomyłki
- Sprawdź, czy układ instalacji jest TN-S, TN-C-S czy starszy TN-C, zanim zaczniesz zmieniać osprzęt.
- Nie łącz ponownie PE i N za punktem rozdziału PEN.
- Dobieraj przekrój neutralnego do charakteru obciążeń, a nie tylko do sumy mocy na tabliczce znamionowej.
- Przy dużej liczbie LED-ów, elektroniki i zasilaczy zakładaj większy zapas niż w klasycznym obwodzie oświetleniowym.
- Po zakończeniu prac sprawdź działanie RCD przyciskiem test i pomiarem, jeśli instalacja tego wymaga.
Jeśli mam wskazać jedną zasadę, którą najczęściej ignoruje się przy remontach, to jest nią traktowanie neutralnego jak przewodu „drugiej kategorii”. W dobrze zaprojektowanej instalacji jest równie ważny jak faza, a w źle wykonanej potrafi stać się źródłem awarii, grzania połączeń i niebezpiecznych napięć na obudowach urządzeń. Dlatego przy modernizacji domu zawsze patrzę na niego szerzej niż tylko przez pryzmat koloru izolacji.
