Kolory faz w instalacji elektrycznej to nie detal, tylko prosty język bezpieczeństwa. Dzięki nim łatwiej rozpoznać przewód fazowy, neutralny i ochronny, a przy remoncie szybciej ocenić, co naprawdę da się podłączyć bez ryzyka. Pokażę tu, jak czytać barwy przewodów w standardzie używanym w Polsce, co oznaczają L, N i PE, gdzie kończą się reguły i zaczyna ostrożność oraz dlaczego stara instalacja potrafi zmylić nawet doświadczonego majstra.
Najważniejsze zasady, które warto zapamiętać od razu
- Brązowy, czarny i szary to podstawowe barwy żył fazowych w nowym okablowaniu.
- Niebieski jest zarezerwowany dla przewodu neutralnego N.
- Żółto-zielony służy dla przewodu ochronnego PE i nie powinien być używany jako faza.
- W starszych instalacjach kolory bywają inne, więc sam kolor nie wystarcza do identyfikacji żyły.
- Przed pracą trzeba sprawdzić brak napięcia, a nie zgadywać na podstawie izolacji.

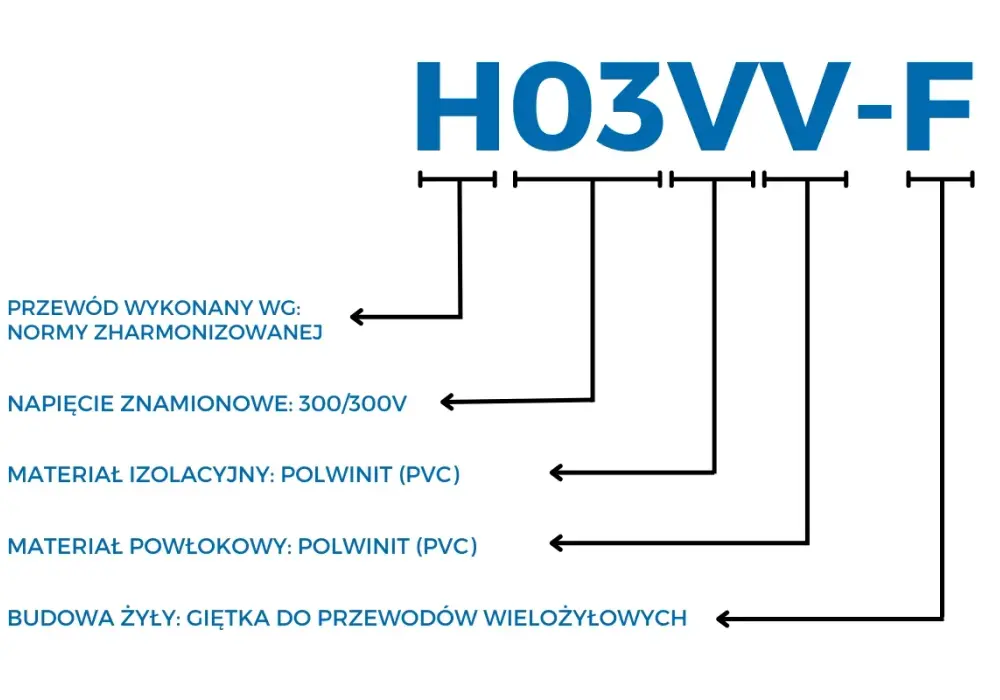

Jak czytam oznaczenia przewodów w praktyce
W nowoczesnej instalacji patrzę najpierw na funkcję żyły, dopiero potem na jej kolor. Przewód fazowy przenosi napięcie robocze, neutralny zamyka obwód, a ochronny odpowiada za bezpieczeństwo obudowy urządzeń. W europejskim schemacie najczęściej spotkasz brązowy, czarny i szary jako barwy faz, niebieski jako N oraz żółto-zielony jako PE.
Takie oznaczenie porządkuje pracę przy osprzęcie, lampach i rozdzielnicy, ale tylko wtedy, gdy instalacja jest wykonana zgodnie ze standardem i nie była później przerabiana po kawałku. W praktyce wiele problemów bierze się nie z samej elektryki, tylko z cudzej improwizacji przy wcześniejszym remoncie.
| Oznaczenie | Typowa barwa | Rola w instalacji | Praktyczna uwaga |
|---|---|---|---|
| L | Brązowy, czarny lub szary | Przewód fazowy | To żyła robocza, która zasila obwód |
| N | Niebieski | Przewód neutralny | Barwa zarezerwowana dla neutralnego, nie dla fazy |
| PE | Żółto-zielony | Przewód ochronny | Nie służy do zasilania odbiornika |
Uwaga: w starszych układach spotyka się też przewód PEN, czyli połączenie funkcji ochronnej i neutralnej. Tego przewodu nie rozpoznaje się wyłącznie po kolorze i nie wolno traktować go jak zwykłej żyły N.
Jeśli przy zaciskach widzisz oznaczenia L, N i PE, to właśnie one są pierwszą wskazówką, do której się odwołuję. Kolor pomaga, ale oznaczenie funkcji mówi więcej. To ważne zwłaszcza wtedy, gdy instalacja ma jeden obwód fazowy albo kilka faz naraz.
Jak wygląda układ jednofazowy i trójfazowy
W mieszkaniach i domach najczęściej spotykam instalację 230 V jednofazową albo 400 V trójfazową. Z punktu widzenia kolorów najważniejsze jest to, że faza nie ma jednego uniwersalnego koloru dla całego domu, tylko zestaw barw roboczych przypisany do konkretnych żył.
| Układ | Kolory żył | Gdzie najczęściej występuje | Co jest istotne |
|---|---|---|---|
| Jednofazowy 230 V | L - brązowy, N - niebieski, PE - żółto-zielony | Oświetlenie, gniazda, drobne odbiorniki domowe | To najprostszy i najczęściej spotykany układ w domu |

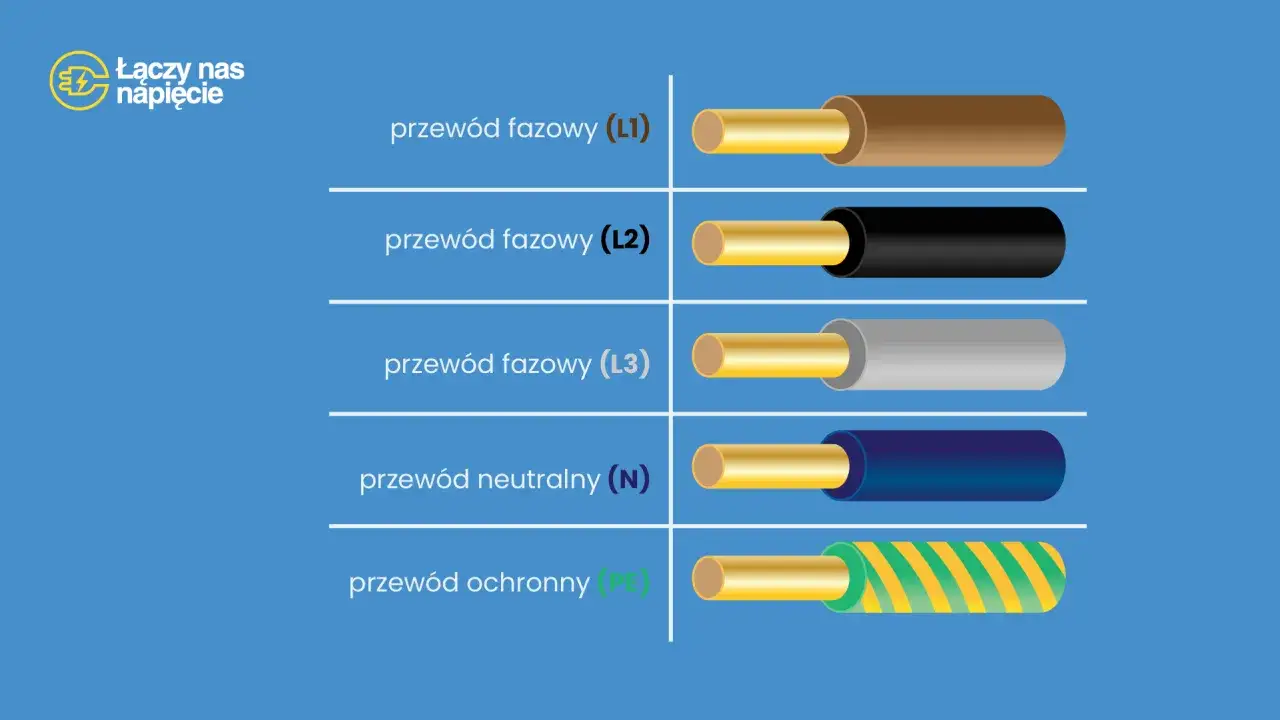

| Trójfazowy 400 V | L1 - brązowy, L2 - czarny, L3 - szary, N - niebieski, PE - żółto-zielony | Płyty indukcyjne, pompy ciepła, warsztat, większe odbiorniki | Kolejność L1-L2-L3 ma znaczenie przy niektórych urządzeniach |
W obwodach trójfazowych odwrócenie dwóch faz może zmienić kierunek obrotów silnika, więc tu naprawdę nie chodzi o kosmetykę. Przy urządzeniach kuchennych, warsztatowych czy grzewczych zawsze sprawdzam też schemat producenta, bo sam kolor nie zastępuje dokumentacji zacisków. To ten moment, w którym elektryka przestaje być zgadywaniem, a staje się porządkiem.
Dlaczego stare instalacje potrafią zmylić
W starszych budynkach kolor nie zawsze mówi prawdę. Spotykałem instalacje, w których nowy fragment kabla dołożono do starego obwodu, żyły wyblakły od temperatury, a jedna puszka zawierała przewody z trzech różnych okresów remontowych. W takiej sytuacji brązowy może być fazą, ale równie dobrze może być efektem późniejszej przeróbki, a nie obowiązującym standardem.
Najwięcej nieporozumień robią trzy rzeczy: mieszanie starych i nowych odcinków bez ponownego oznaczenia, brak schematu po poprzednim remoncie oraz zbyt duże zaufanie do pamięci domowników. To właśnie dlatego nie polegam wyłącznie na tym, co widzę po zdjęciu pokrywy gniazda albo puszki.
- Nietypowa barwa nie oznacza automatycznie błędu, ale zawsze wymaga sprawdzenia.
- Żyła mogła zostać wykorzystana inaczej niż dziś zakłada standard.
- Kolor izolacji mógł się zmienić przez wiek, ciepło albo promieniowanie UV.
- Przewód PEN w starszym układzie wymaga szczególnej ostrożności.
Gdy instalacja ma za sobą kilka dekad i kilka remontów, kolor staje się tylko tropem. Właśnie wtedy najczęściej pojawiają się błędy, które widać dopiero po podłączeniu osprzętu albo po pierwszym zadziałaniu zabezpieczenia.
Najczęstsze błędy przy podłączaniu osprzętu
Najgorsze pomyłki nie wynikają z braku wiedzy, tylko z pośpiechu. W praktyce widzę powtarzający się zestaw błędów, które później wracają jako zwarcia, nieprawidłowe działanie lamp albo problem z ochroną przeciwporażeniową.
| Błąd | Dlaczego to problem | Jak zrobić to lepiej |
|---|---|---|
| Użycie niebieskiego jako fazy | Mylisz przewód zarezerwowany dla N i utrudniasz późniejszy serwis | Zostaw niebieski dla neutralnego |
| Użycie żółto-zielonego jako przewodu roboczego | Psujesz funkcję ochronną instalacji | Nie wykorzystuj PE do zasilania odbiornika |
| Oparcie się wyłącznie na kolorze | W starej instalacji barwa może nie odpowiadać funkcji | Potwierdź przewód pomiarem i oznaczeniami zacisków |
| Mieszanie nowej i starej części bez opisu | Po czasie nikt nie wie, co jest czym | Oznacz końce przewodów po identyfikacji |
| Sprawdzanie tylko próbnikiem z neonówką | To za mało, by bezpiecznie potwierdzić brak napięcia | Użyj dwubiegunowego testera napięcia |
Najbardziej kosztowny błąd to nie sam zły kolor, tylko przewód, który zostaje po naprawie nieopisany. Po roku nikt już nie pamięta, czy dana żyła była fazą, powrotem do lampy czy przewodem do sterowania. To właśnie takie drobiazgi później wydłużają każdą kolejną przeróbkę.
Jak sprawdzić przewód przed pracą
Jeśli mam dać jedną praktyczną radę, to taką: nie zaczynaj od podłączania, tylko od identyfikacji. W domowej instalacji zawsze zakładam, że każda żyła może być pod napięciem, dopóki pomiar nie pokaże czegoś innego.
- Wyłącz zasilanie obwodu w rozdzielnicy.
- Potwierdź brak napięcia dwubiegunowym testerem, a nie samym domysłem.
- Sprawdź oznaczenia na zaciskach, listwach i schemacie urządzenia.
- Porównaj przewody na obu końcach obwodu, jeśli masz do nich dostęp.
- Po identyfikacji oznacz żyły, żeby kolejna osoba nie musiała zgadywać.
- Jeśli coś się nie zgadza, zatrzymaj pracę i zweryfikuj układ od początku.
Śrubokręt z neonówką bywa pomocny do wstępnej orientacji, ale nie traktuję go jako ostatecznego potwierdzenia. W praktyce większe bezpieczeństwo daje prosty, dwubiegunowy pomiar i odrobina dyscypliny. To niewielki koszt w porównaniu z błędem, który może uszkodzić osprzęt albo wprowadzić napięcie tam, gdzie nie powinno go być.
Warto też pamiętać, że przy modernizacji oświetlenia, gniazda czy włącznika samo rozpoznanie żył to dopiero początek. Znaczenie ma jeszcze przekrój przewodu, stan zacisków i to, czy zabezpieczenie obwodu rzeczywiście pasuje do planowanego obciążenia.
Co sprawdzam przed zamknięciem puszki
Przed zamknięciem puszki lub wymianą osprzętu robię krótki przegląd, bo to oszczędza późniejszych poprawek. Nie chodzi o formalność, tylko o to, żeby przewody dało się odczytać równie łatwo za miesiąc, jak w dniu montażu.
- Czy przewód fazowy trafia na właściwy zacisk L.
- Czy neutralny jest podłączony do N i nie został pomylony z inną żyłą.
- Czy przewód ochronny ma ciągłość i nie został użyty do innej funkcji.
- Czy połączenia są opisane albo przynajmniej logicznie oznaczone na końcach.
- Czy kabel i zabezpieczenie pasują do obciążenia, zwłaszcza w kuchni, łazience i garażu.
Jeżeli mam zostawić jedną praktyczną zasadę, to tę: kolor traktuj jako wskazówkę, a nie wyrocznię. W nowej instalacji barwy L, N i PE porządkują pracę, ale w starym domu lub po niechlujnym remoncie dopiero pomiar, opisanie żył i sprawdzenie schematu mówią, co naprawdę jest czym. To oszczędza błędów, nerwów i przede wszystkim ryzyka.
