Wewnętrzna linia zasilająca to jeden z tych elementów instalacji, których na co dzień nie widać, a które decydują o tym, czy budynek ma stabilne i bezpieczne zasilanie. To odcinek prowadzący energię od złącza do rozdzielnicy głównej, piętrowej albo lokali, często skracany jako WLZ. Jeśli planujesz budowę, modernizację albo po prostu chcesz zrozumieć, skąd biorą się awarie i przegrzewanie przewodów, ten temat warto rozłożyć na części pierwsze.
Najkrócej mówiąc, chodzi o zasilanie, które spina budynek w jedną całość
- Wewnętrzna linia zasilająca doprowadza energię od złącza do rozdzielnicy głównej, piętrowej lub lokalu.
- Nie wolno mylić jej z przyłączem, które kończy się wcześniej, ani z instalacją odbiorczą za rozdzielnicą.
- Dobór przekroju zależy od mocy, długości trasy, spadku napięcia i sposobu ułożenia kabla.
- Najczęstsze problemy to zbyt mały zapas mocy, stare połączenia aluminiowe i przegrzewające się zaciski.
- W modernizacji liczą się nie tylko przewody, ale też zabezpieczenia, pomiary i dostęp do tras kablowych.
Czym jest wewnętrzna linia zasilająca i za co odpowiada
Najprościej ujmując, to odcinek instalacji, który przenosi energię z miejsca dostarczenia do części budynku, która już ją rozdziela. W domu jednorodzinnym będzie to zwykle fragment od złącza do rozdzielnicy głównej. W bloku albo kamienicy linia ta może zasilać rozdzielnice piętrowe i tablice lokali, dlatego jej długość i obciążenie bywają znacznie większe.
W praktyce WLZ odpowiada za coś więcej niż samo „przesłanie prądu”. To ona musi wytrzymać określone obciążenie, zachować akceptowalny spadek napięcia i współpracować z zabezpieczeniami tak, żeby w razie awarii wyłączyło się właściwe miejsce, a nie cały budynek. Z mojego doświadczenia właśnie ten fragment instalacji jest często niedoszacowany przy rozbudowie domu o płytę indukcyjną, pompę ciepła albo ładowarkę do auta.
Jeśli ten odcinek jest źle zaprojektowany, problem nie kończy się na „słabszym prądzie”. Pojawia się grzanie przewodów, częste zadziałania zabezpieczeń i trudniejsza modernizacja całej instalacji. Dlatego zanim porównamy go z innymi elementami zasilania, warto jasno oddzielić, gdzie kończy się jedna część, a zaczyna kolejna.
Czym różni się od przyłącza i instalacji odbiorczej
To najczęstsze źródło nieporozumień. W projektach i rozmowach z wykonawcą te trzy elementy bywają wrzucane do jednego worka, a potem trudno ustalić, kto odpowiada za który odcinek i kto ma go finansować.
| Element | Gdzie się zaczyna i kończy | Do czego służy | Co warto zapamiętać |
|---|---|---|---|
| Przyłącze | Od sieci dystrybucyjnej do złącza | Doprowadza energię do obiektu | To zwykle część po stronie operatora lub odcinek realizowany według warunków przyłączenia |
| Wewnętrzna linia zasilająca | Od złącza do rozdzielnicy głównej, piętrowej albo lokalu | Rozprowadza zasilanie wewnątrz budynku | Tu najczęściej zaczyna się odpowiedzialność właściciela, wspólnoty albo zarządcy |
| Instalacja odbiorcza | Za rozdzielnicą do gniazd, oświetlenia i urządzeń | Zasila konkretne obwody użytkowe | To już część, z której korzysta użytkownik na co dzień |
Granice nie zawsze wyglądają identycznie w każdym obiekcie, ale ten podział dobrze porządkuje temat i pozwala uniknąć sporów przy modernizacji. Gdy już wiesz, co jest czym, łatwiej przejść do tego, jak taki układ wygląda w praktyce w domu i w bloku.
Jak wygląda WLZ w domu i w bloku
W domu jednorodzinnym sytuacja jest zwykle prostsza: kabel lub przewód prowadzi energię ze złącza do rozdzielnicy głównej, a potem dalej na obwody gniazd, oświetlenia i urządzeń. Liczy się krótka trasa, dobra ochrona mechaniczna i poprawne zakończenia, bo nawet niewielki błąd w tym miejscu potrafi odbić się na całym domu.
W budynku wielorodzinnym sprawa robi się bardziej złożona. Linia może iść pionem przez klatkę schodową, szachtem instalacyjnym albo rozdzielnicami piętrowymi, a każda dodatkowa kondygnacja zwiększa wymagania co do przekroju, odporności połączeń i organizacji zabezpieczeń. W takich obiektach szczególnie ważne są też przejścia przez stropy i ściany, bo to one decydują o bezpieczeństwie pożarowym i o tym, czy późniejszy serwis nie zamieni się w remont pół budynku.
Właśnie tutaj najłatwiej zobaczyć, że to nie jest zwykły „grubszy kabel”. Dobrze poprowadzona linia zasilająca musi mieć sensowną trasę, czytelne oznaczenie, dostęp serwisowy i miejsce na ewentualną rozbudowę. To prowadzi wprost do pytania, od czego właściwie zależy jej dobór.
Jak dobiera się przekrój, materiał i zabezpieczenia
Dobór WLZ zaczyna się od obciążenia, a nie od tego, „co akurat jest na składzie”. Projektant bierze pod uwagę moc przyłączeniową, długość trasy, sposób ułożenia przewodu, dopuszczalny spadek napięcia, czyli różnicę między napięciem na początku i końcu trasy, warunki cieplne oraz jednoczesność pracy odbiorników, czyli to, ile urządzeń realnie działa naraz. Dla laika brzmi to jak formalność, ale w praktyce właśnie te parametry decydują o tym, czy instalacja będzie pracowała spokojnie przez lata, czy zacznie się grzać po dołożeniu kilku nowych odbiorników.
| Czynnik | Dlaczego ma znaczenie | Co zwykle robi projektant |
|---|---|---|
| Moc i przewidywane obciążenie | Określa, jaki prąd może płynąć w linii | Sprawdza jednoczesność pracy odbiorników i rezerwę na przyszłe urządzenia |
| Długość trasy | Im dłuższy odcinek, tym większy spadek napięcia | Dobiera przekrój tak, by napięcie nie spadało zbyt mocno na końcu linii |
| Materiał przewodnika | Miedź i aluminium zachowują się inaczej pod obciążeniem | Wybiera materiał zgodny z projektem, złączkami i warunkami montażu |
| Warunki montażu | Inaczej pracuje kabel w ścianie, inaczej w szachcie czy rurze | Uwzględnia odprowadzanie ciepła i ochronę mechaniczną |
| Zabezpieczenia | Muszą chronić przewód i odciąć awarię we właściwym miejscu | Dobiera nadprądowe, a w odpowiednich miejscach także różnicowoprądowe elementy ochrony |
W nowych obiektach najczęściej spotyka się rozwiązania miedziane, bo są wygodne przy montażu i przewidywalne w eksploatacji. Aluminium nadal występuje, szczególnie w starszych budynkach i przy większych przekrojach, ale wymaga bardzo dobrych połączeń i właściwych złączek. Tego nie warto robić „na oko”, bo bez poprawnych końcówek i zacisków pojawiają się grzanie, utlenianie i spadek niezawodności.
Jeśli ktoś mówi tylko o przekroju kabla, a pomija ochronę, warunki ułożenia i przyszłe obciążenie, to dla mnie sygnał ostrzegawczy. Po dobrym doborze nie widać efektu od razu, ale w złym projekcie problemy pojawiają się bardzo szybko, zwłaszcza po rozbudowie domu o urządzenia o dużym poborze mocy.
Najczęstsze błędy, które kończą się przegrzewaniem albo wyłączeniami
Przy WLZ błędy zwykle nie wyglądają spektakularnie na etapie montażu. Kłopot zaczyna się później, kiedy budynek ma już większe obciążenie niż kilka lat temu albo ktoś dołożył urządzenia, których wcześniej nikt nie brał pod uwagę.
- Zbyt mały przekrój przewodu względem obciążenia.
- Zbyt duża liczba połączeń i niedokładnie wykonane zaciski.
- Brak zapasu mocy pod nowe odbiorniki, na przykład płytę indukcyjną, klimatyzację lub pompę ciepła.
- Ignorowanie spadku napięcia na długich odcinkach.
- Łączenie starych odcinków aluminiowych z nowymi bez właściwych złączek i kontroli stanu styków.
- Brak pomiarów po modernizacji, przez co wykrywa się problem dopiero po pierwszych awariach.
Typowe objawy są dość czytelne: nagrzewające się osłony, częste wyzwalanie zabezpieczeń, przebarwienia przy zaciskach, czasem charakterystyczny zapach przegrzanego tworzywa. Jeśli w budynku dzieje się coś z tej listy, nie szukałbym winy wyłącznie w jednym urządzeniu. Bardzo często problem siedzi w zasilaniu, a konkretnie w jego końcowych połączeniach albo w zbyt słabym odcinku linii.
To ważne szczególnie wtedy, gdy obiekt ma już swoje lata. Stare instalacje nie zawsze były projektowane z myślą o dzisiejszym standardzie wyposażenia, więc zanim przejdę do kosztów, wolę jeszcze pokazać, co najczęściej naprawdę podnosi cenę modernizacji.
Ile kosztuje wykonanie lub modernizacja i od czego zależy cena
Budżet przy WLZ potrafi się rozjechać bardziej niż przy wielu innych pracach elektrycznych, bo na cenę wpływa nie tylko sam kabel. Liczy się długość trasy, liczba kondygnacji, konieczność kucia lub prowadzenia przewodów w częściach wspólnych, wymiana rozdzielnicy, zabezpieczenia oraz pomiary odbiorcze po zakończeniu robót.
| Zakres prac | Orientacyjny koszt | Kiedy taki wariant ma sens |
|---|---|---|
| Wymiana zabezpieczeń i krótkiego odcinka linii | 1 200-3 000 zł | Przy lokalnej modernizacji lub poprawie bezpieczeństwa istniejącego zasilania |
| Modernizacja z pomiarami i uporządkowaniem osprzętu | 1 900-4 800 zł | Gdy trzeba nie tylko wymienić przewód, ale też sprawdzić całą sekcję zasilania |
| Nowe zasilanie domu 3-fazowego, WLZ ok. 20 m, z projektem i pomiarami | 6 300-13 200 zł | Przy szerszej inwestycji, gdzie w grę wchodzą złącze, trasa kablowa i cała organizacja przyłączenia |
Te widełki warto traktować jako punkt odniesienia, a nie sztywny cennik. Jeśli trasa przebiega przez trudne miejsce, trzeba odtworzyć tynki, uszczelnić przejścia pożarowe albo uzgodnić prace w budynku wielorodzinnym, koszt rośnie szybko. Z drugiej strony porządna wycena powinna zawierać również pomiary i opis zastosowanych zabezpieczeń, bo bez tego trudno mówić o bezpiecznym zakończeniu prac.
Najbardziej podejrzane są oferty, które obiecują „samą wymianę kabla” bez oględzin reszty instalacji. W praktyce modernizacja zasilania prawie nigdy nie kończy się na jednym elemencie i właśnie o to warto zapytać przed podpisaniem umowy.
Co sprawdzić przed zleceniem prac przy WLZ
Jeśli mam doradzić jedną rzecz przed rozpoczęciem robót, to byłaby ona prosta: nie pytaj tylko o cenę, ale o cały zakres odpowiedzialności. Dobra oferta powinna jasno mówić, skąd dokąd prowadzony jest odcinek, jakie ma mieć zabezpieczenia, kto odpowiada za pomiary i co dzieje się po demontażu starego fragmentu.

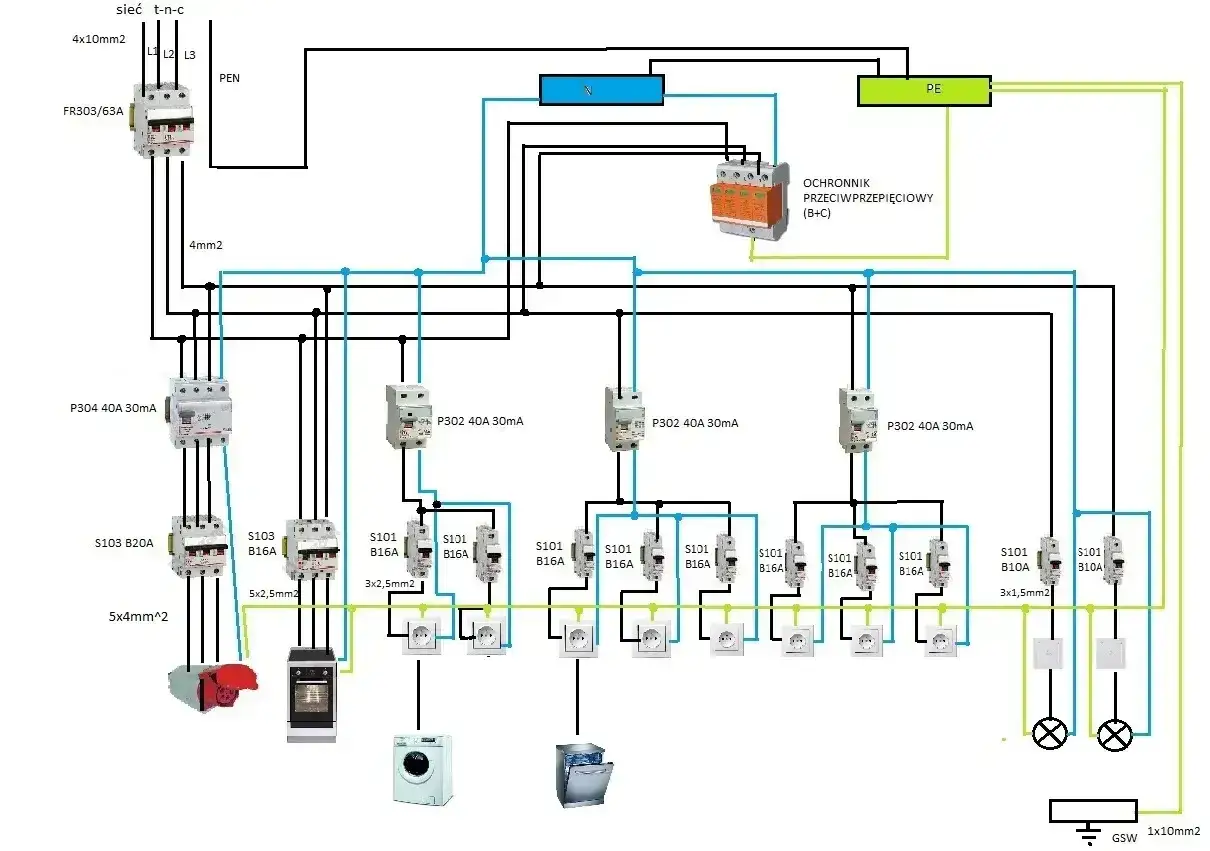

W praktyce proszę o schemat jednokreskowy, czyli uproszczony rysunek pokazujący trasę zasilania i zabezpieczenia, oraz o informację o selektywności, czyli tak dobranych zabezpieczeniach, żeby przy awarii wyłączał się tylko uszkodzony fragment instalacji, a nie cały budynek.
- czy jest przygotowany schemat jednokreskowy albo przynajmniej czytelny opis trasy,
- czy dobrano przekrój pod obecną moc i przyszłe obciążenie,
- czy wykonawca uwzględnia selektywność zabezpieczeń,
- czy przewidziano przejścia przez ściany i stropy oraz ich uszczelnienie,
- czy po pracach dostaniesz protokoły pomiarowe,
- czy dostęp do elementów wspólnych będzie później możliwy bez rozkuwania połowy klatki,
- czy w projekcie jest miejsce na urządzenia, które realnie mogą pojawić się za kilka lat.
W praktyce najbardziej opłaca się myśleć o tej linii jak o kręgosłupie zasilania budynku: ma być niewidoczna, ale mocna, przewidywalna i gotowa na większe obciążenie niż dzisiaj. Jeśli zadbasz o nią na etapie projektu, później oszczędzasz nie tylko pieniądze, lecz także nerwy związane z awariami i kolejnymi przeróbkami.
