Zabezpieczenie przedlicznikowe to pierwszy element, który ma odciąć zasilanie, gdy w instalacji pojawi się zwarcie albo przeciążenie. W praktyce odpowiada za ochronę całego przyłącza i układu zasilania jeszcze zanim prąd trafi do licznika i dalej do domowej rozdzielnicy. W tym tekście pokazuję, jak działa, gdzie je znaleźć, jak dobrać jego wartość do mocy przyłączeniowej oraz co zrobić, gdy zaczyna wybijać zbyt często.
Najważniejsze rzeczy, które warto zapamiętać o tym elemencie
- Chroni cały dopływ energii przed skutkami zwarć i przeciążeń, a nie tylko jeden obwód w domu.
- Jest montowany przed licznikiem i zwykle znajduje się pod plombą lub w części kontrolowanej przez operatora sieci.
- Jego wartość trzeba dobrać do mocy przyłączeniowej i liczby faz, a nie na podstawie samego „czucia”, że będzie lepiej mocniejszy.
- Częste zadziałanie najczęściej oznacza zbyt duże obciążenie, uszkodzenie instalacji albo źle dobrany układ zasilania.
- Wymiany i zwiększenia mocy nie załatwia się samą podmianą wkładki na większą.
Czym jest i co robi w instalacji
Najprościej ujmując, to główny strażnik na wejściu instalacji. Gdy pobór prądu rośnie za bardzo albo pojawia się zwarcie, ten element ma zareagować szybciej niż przewody zdążą się przegrzać. To ważne, bo właśnie przegrzanie przewodów i połączeń jest jednym z tych problemów, które potrafią rozwijać się długo i po cichu, a skończyć już bardzo poważnie.
W praktyce rozróżniam tu dwa scenariusze. Przeciążenie oznacza zbyt duży prąd przez dłuższy czas, na przykład gdy równocześnie pracują płyta indukcyjna, piekarnik, czajnik i grzałka. Zwarcie to nagły, gwałtowny spadek oporu w obwodzie, zwykle spowodowany uszkodzeniem przewodu, urządzenia albo błędem połączenia. W obu przypadkach sens działania jest ten sam: odciąć zasilanie, zanim problem uderzy w resztę instalacji.
To dlatego ten element ma znaczenie nie tylko dla wygody, ale i dla bezpieczeństwa całego domu. Jeśli jest prawidłowo dobrany, chroni kabel zasilający, szafkę licznikową i resztę układu przed skutkami zbyt dużego prądu. Zanim przejdę do doboru wartości, warto wiedzieć, gdzie ten element zwykle się znajduje i kto może przy nim działać.
Gdzie go szukać i kto może przy nim działać

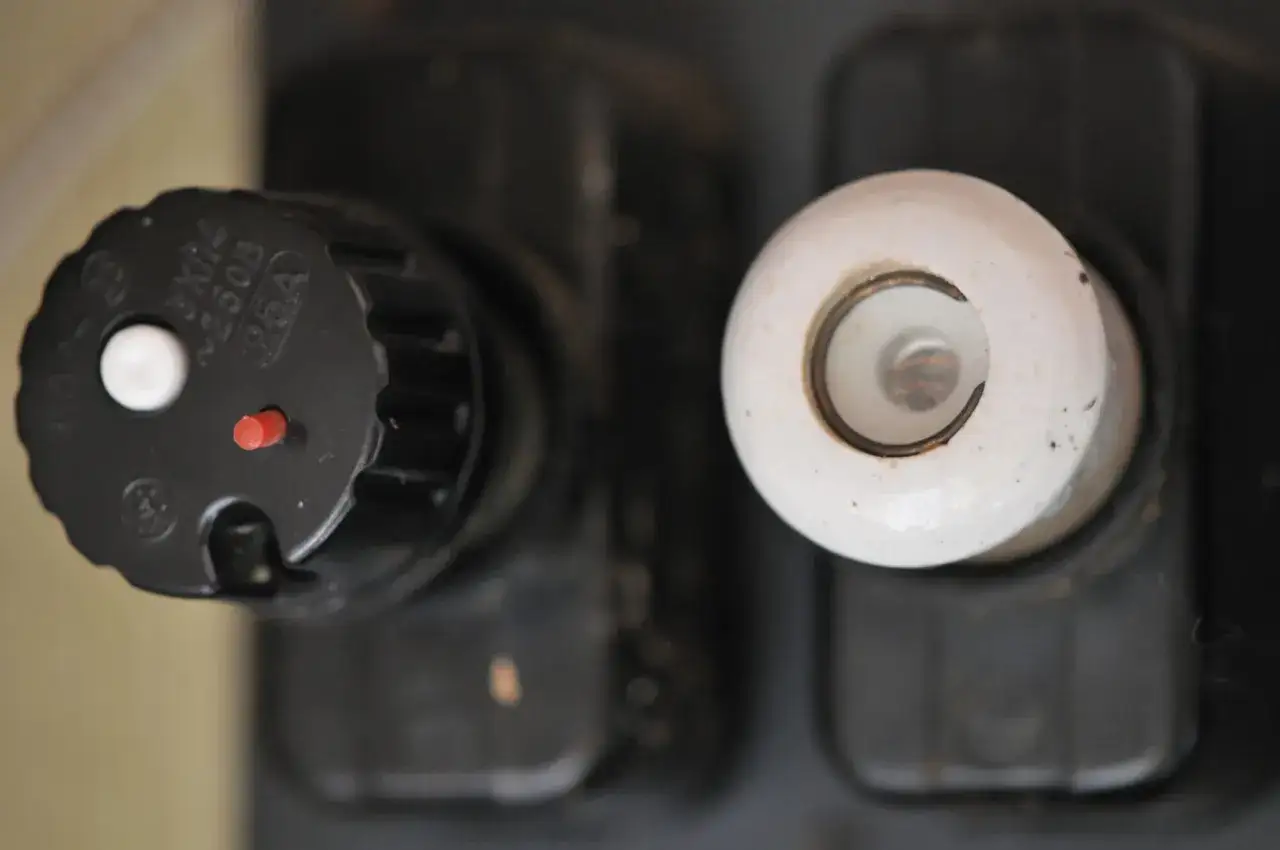

W domach jednorodzinnych najczęściej znajdziesz go w złączu przy granicy działki albo w szafce licznikowej na zewnątrz budynku. W blokach bywa umieszczony na klatce schodowej, w rozdzielni licznikowej albo w innym miejscu dostępnym dla operatora sieci. Zwykle jest zaplombowany, więc na pierwszy rzut oka odróżnia się od zwykłych zabezpieczeń w mieszkaniu.
To ważna różnica: użytkownik nie powinien traktować go jak zwykłego bezpiecznika, który można bez namysłu wyjąć, przełożyć albo zastąpić mocniejszym. Jeśli jest plomba, a Ty nie masz wyraźnej podstawy do jej naruszenia, wchodzenie w ten element po prostu nie ma sensu. W praktyce przy jakiejkolwiek ingerencji w ten obszar liczy się elektryk z odpowiednimi uprawnieniami i, w zależności od sytuacji, także operator sieci.
Jeśli plomba jest uszkodzona, obudowa nadpalona albo pojawiają się ślady przegrzania, nie próbuję tego „ratować” na własną rękę. W takich sytuacjach chodzi już nie o estetykę, tylko o ryzyko dla instalacji i rozliczeń. Skoro wiemy, gdzie ten element zwykle siedzi, pora przejść do tego, jak dobrać jego wartość do realnej mocy przyłączeniowej.
Jak dobrać wartość do mocy przyłączeniowej
Tu najczęściej pojawia się największe nieporozumienie. Ludzie patrzą na sam amperaż i myślą, że im wyższy, tym lepiej. Tymczasem wartość tego zabezpieczenia musi pasować do mocy przyłączeniowej, rodzaju zasilania i stanu instalacji. Nie dobiera się go „na zapas”, tylko do tego, co naprawdę ma bezpiecznie przenieść przyłącze.
Do szybkiego oszacowania można użyć prostego przeliczenia. Dla jednej fazy przy 230 V orientacyjnie wychodzi około 0,23 kW na 1 A. Dla trzech faz przy 400 V to około 0,69 kW na 1 A. To nie jest wzór do rozliczeń, tylko praktyczny skrót, który pomaga zrozumieć skalę obciążenia.
| Prąd | 1 faza 230 V | 3 fazy 400 V | Co to zwykle oznacza |
|---|---|---|---|
| 16 A | około 3,7 kW | około 11,1 kW | Podstawowe zasilanie, mało komfortowe przy większej liczbie urządzeń |
| 25 A | około 5,8 kW | około 17,3 kW | Typowy poziom dla wielu mieszkań i części domów jednorodzinnych |
| 32 A | około 7,4 kW | około 22,2 kW | Lepszy komfort dla domu z kuchnią elektryczną lub większymi odbiornikami |
| 40 A | około 9,2 kW | około 27,7 kW | Wyraźnie większy zapas mocy, zwykle przy bardziej rozbudowanej instalacji |
| 63 A | około 14,5 kW | około 43,6 kW | Duży zapas, częściej przy większych obiektach lub bardzo energochłonnych domach |
W pojedynczym domu bardzo dużo zmienia już samo przejście z jednej fazy na trzy. Przy 25 A w układzie jednofazowym masz do dyspozycji mniej więcej 5,8 kW. To oznacza, że czajnik 2 kW, piekarnik 2,5 kW i płyta grzewcza 2 kW razem zbliżają się do granicy, a chwilowe skoki obciążenia mogą wywołać zadziałanie zabezpieczenia. W układzie trójfazowym ta sama moc rozkłada się równiej, więc dom działa stabilniej i mniej „nerwowo”.
Warto też odróżnić moc przyłączeniową od mocy zapisanej w umowie. Pierwsza mówi, ile instalacja może bezpiecznie pobrać z sieci, druga porządkuje warunki rozliczeń i pracy układu. Jeśli te wartości są źle zgrane, problem wraca wcześniej czy później. Z tym wiąże się jeszcze jedna rzecz, którą często myli się w praktyce: różnica między tym elementem a domowymi zabezpieczeniami.
Jak nie pomylić go z różnicówką i domowymi bezpiecznikami
To bardzo częsty błąd, szczególnie po pierwszej awarii. Ktoś widzi, że „wybiło zabezpieczenie”, i zakłada, że winny jest ten sam aparat, niezależnie od miejsca w instalacji. W rzeczywistości każdy z tych elementów pełni inną rolę.
| Element | Przed czym chroni | Gdzie zwykle działa | Co warto o nim wiedzieć |
|---|---|---|---|
| Główny element przed licznikiem | Zwarciem i przeciążeniem całego zasilania | Na wejściu instalacji | Chroni przyłącze i całość zasilania, często jest zaplombowany |

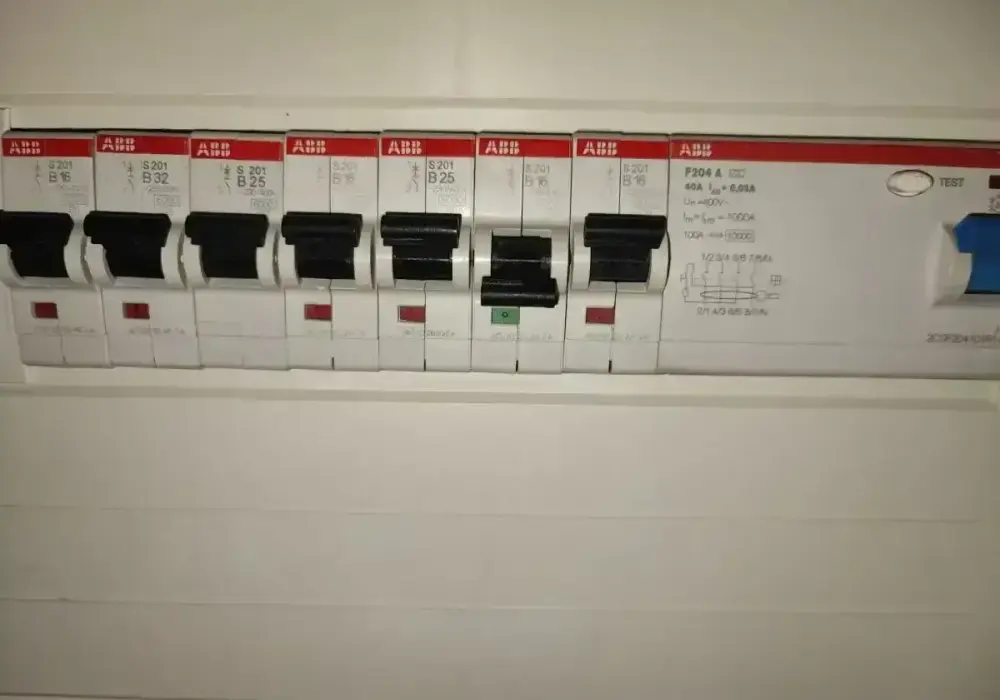

| Wyłącznik nadprądowy w rozdzielnicy | Zwarciem i przeciążeniem jednego obwodu | W domu lub mieszkaniu | Obsługuje osobno gniazda, oświetlenie albo konkretne urządzenia |
| Wyłącznik różnicowoprądowy | Upływem prądu i porażeniem | W rozdzielnicy instalacyjnej | Nie zastępuje ochrony nadprądowej i nie wyłącza się z tego samego powodu |
Najkrócej: różnicówka pilnuje upływu prądu, wyłącznik nadprądowy pilnuje przeciążenia obwodu, a główny element przed licznikiem pilnuje całego zasilania wejściowego. To rozróżnienie ma znaczenie, bo jeśli wyłącza tylko część obwodów, problem bywa lokalny. Jeśli natomiast odcina zasilanie całego domu, trzeba patrzeć szerzej: na moc, stan przyłącza i sposób użytkowania instalacji. I właśnie od tego zależy, jak interpretować częste zadziałanie.
Co oznacza częste wyłączanie i kiedy to sygnał ostrzegawczy
Jednorazowe zadziałanie po włączeniu kilku dużych odbiorników naraz jeszcze mnie nie niepokoi. Inaczej patrzę na sytuację, w której wszystko wyłącza się regularnie, bez wyraźnej przyczyny albo przy normalnym codziennym użyciu. Wtedy traktuję to jako sygnał, że instalacja jest źle zbilansowana albo coś zaczyna się psuć.
- Za duże jednoczesne obciążenie, na przykład piekarnik, czajnik, płyta i bojler działające w tym samym momencie.
- Uszkodzone urządzenie, które pobiera prąd w sposób nieprawidłowy i podbija obciążenie całego układu.
- Luz na połączeniu, nadpalony zacisk albo zbyt mały przekrój przewodu.
- Wilgoć w puszce, gnieździe, złączu lub w samej szafce licznikowej.
- Zużyty aparat, który traci parametry i reaguje zbyt wcześnie albo niestabilnie.
Jeżeli masz 1 fazę i 25 A, a problem pojawia się wtedy, gdy działa kilka dużych odbiorników naraz, to najpierw sprawdzam bilans mocy, a dopiero potem sam aparat. Jeśli natomiast zabezpieczenie wyłącza się przy zwykłym korzystaniu z kilku podstawowych urządzeń, bez żadnego „szaleństwa” w stylu grzania wody i gotowania wszystkiego naraz, to najczęściej nie jest kwestia komfortu, tylko usterki albo źle dobranego układu. W takiej sytuacji sens ma już nie zgadywanie, tylko konkretna procedura wymiany lub zwiększenia mocy.
Wymiana, zwiększenie mocy i typowe błędy
Najgorszy skrót myślowy brzmi: „wybija, więc wstawię mocniejszy”. To zwykle prowadzi do problemu większego niż ten, który chcesz rozwiązać. Jeśli przewody, złącze albo rozdzielnica nie są przygotowane na wyższy prąd, sama podmiana zabezpieczenia nie poprawi sytuacji. Może wręcz ukryć realne przeciążenie instalacji.
- Najpierw sprawdzam, czy problem wynika z rzeczywistego przeciążenia, czy z usterki jednego urządzenia.
- Potem porównuję aktualną moc z tym, co naprawdę zużywają urządzenia pracujące jednocześnie.
- Jeśli to za mało, zlecam elektrykowi ocenę instalacji i pytam, czy potrzebna jest zmiana po stronie przyłącza.
- Dopiero później składa się wniosek do operatora o zwiększenie mocy, a czasem także o zmianę elementów układu pomiarowego.
W praktyce przy zmianie mocy operator zwykle chce dokument od uprawnionego elektryka potwierdzający stan techniczny instalacji. To sensowny wymóg, bo bez niego cała zmiana byłaby tylko papierowym podniesieniem wartości, bez sprawdzenia czy przewody i osprzęt rzeczywiście to wytrzymają. Jeśli trzeba przebudować kabel zasilający, rozdzielnicę albo szafkę licznikową, procedura robi się dłuższa niż zwykła podmiana wkładki.
Najczęstsze błędy są przewidywalne, ale właśnie dlatego wciąż się powtarzają: mylenie mocy przyłączeniowej z mocą umowną, brak sprawdzenia przekroju przewodów, ignorowanie wpływu urządzeń o dużym poborze oraz samodzielne naruszanie plomb. To nie są drobiazgi. Przy instalacji elektrycznej drobiazgi potrafią kosztować najwięcej. Zanim więc złożysz wniosek o większy zapas mocy, warto dobrze policzyć, co tak naprawdę ma działać w domu.
Co sprawdzić przed podniesieniem mocy, żeby nie wracać do tematu za miesiąc
Jeśli planujesz indukcję, pompę ciepła, klimatyzację albo ładowarkę do samochodu, nie zaczynam od wymiany zabezpieczenia. Zaczynam od bilansu obciążenia i od pytania, czy dom ma sensownie rozłożone fazy. W praktyce kilka prostych pytań oszczędza później sporo czasu i nerwów.
- Czy potrzebujesz zasilania jednofazowego, czy trzyfazowego.
- Jakie urządzenia mają pracować jednocześnie, a nie tylko „w teorii są w domu”.
- Czy istnieje zapas w przewodach, rozdzielnicy i połączeniach.
- Czy problem dotyczy całego zasilania, czy tylko jednego obwodu lub jednego urządzenia.
- Czy zmiana ma rozwiązać realny brak mocy, czy tylko ukryć wadę instalacji.
Jeżeli te rzeczy są policzone przed rozmową z elektrykiem, decyzja o zmianie jest po prostu lepsza. Wtedy nie kupujesz „mocniejszego bezpiecznika” na ślepo, tylko porządkujesz cały układ zasilania tak, żeby działał stabilnie i bezpiecznie przez lata.
