W instalacji elektrycznej nie chodzi wyłącznie o to, czy gniazdko działa. Liczy się przede wszystkim to, czy w razie uszkodzenia izolacji zabezpieczenie odetnie zasilanie wystarczająco szybko. Pomiar impedancji pętli zwarcia pozwala to ocenić: pokazuje, jak zachowa się obwód przy zwarciu, kiedy wynik jest poprawny i co może pójść źle w domu, mieszkaniu albo obiekcie usługowym. Poniżej rozpisuję procedurę, interpretację wyniku i najczęstsze błędy, które potrafią przekreślić sens całego badania.
Najważniejsze informacje, które warto mieć przed badaniem
- Badanie IPZ sprawdza, czy przy zwarciu popłynie prąd wystarczający do szybkiego wyłączenia zabezpieczenia.
- W praktyce najwięcej zależy od układu sieci: TN, TT i IT ocenia się inaczej.
- W budynkach pomiar jest zwykle częścią odbioru instalacji albo okresowej kontroli technicznej.
- Sam wynik z miernika trzeba porównać z dopuszczalną wartością dla konkretnego zabezpieczenia, a nie z "dobrym wrażeniem" na oko.
- Najczęstsze problemy to zły tryb pomiaru, słaby styk, pominięcie RCD i błędna interpretacja układu sieci.
Co właściwie sprawdza ten pomiar

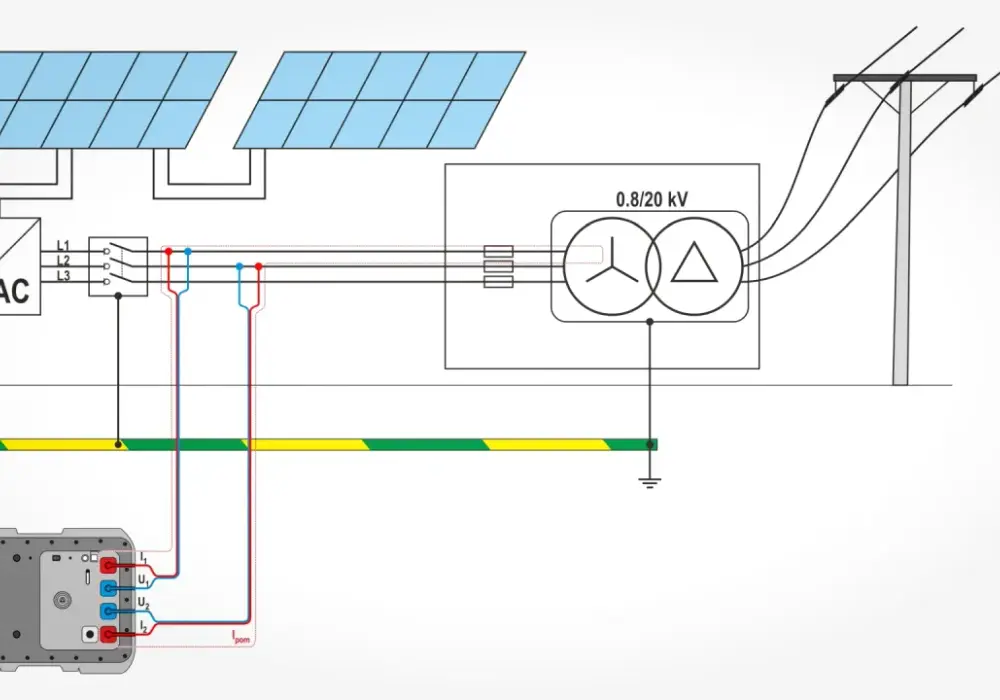

Najkrócej mówiąc, chodzi o ocenę całej drogi, jaką prąd zwarciowy musiałby przepłynąć od źródła zasilania do miejsca uszkodzenia i z powrotem przez przewód ochronny lub uziemienie. To właśnie ta droga tworzy pętlę zwarcia. Im niższa jej impedancja, tym większy prąd zwarciowy i tym większa szansa, że wyłącznik nadprądowy albo inne zabezpieczenie zadziała w wymaganym czasie.
W praktyce patrzę na to tak: niska impedancja oznacza szybkie odłączenie zasilania, a zbyt wysoka może zostawić na obudowie urządzenia niebezpieczne napięcie dotykowe. Dlatego ten parametr jest ważny nie tylko przy odbiorze nowej instalacji, ale też po modernizacji rozdzielnicy, dołożeniu obwodów czy remoncie całej instalacji w domu jednorodzinnym.
Warto też pamiętać, że wynik nie jest abstrakcyjną liczbą z miernika. Zs zależy od długości przewodów, ich przekroju, jakości połączeń, stanu złącz i rodzaju zabezpieczenia. W starszych instalacjach różnica między poprawnym i niepoprawnym wynikiem często wynika nie z "magii pomiaru", tylko ze zużytych zacisków albo słabego styku w torze ochronnym. Od tego miejsca naturalnie przechodzę do pytania, kiedy taki test trzeba wykonać i kto powinien go podpisywać.
Kiedy trzeba go wykonać i kto powinien to robić
W budynkach mieszkalnych i użytkowych badanie jest zwykle częścią odbioru instalacji oraz okresowych kontroli technicznych. W polskiej praktyce kontrola instalacji elektrycznej wchodzi w zakres przeglądów okresowych przewidzianych w Prawie budowlanym, a w obiekcie powinny ją wykonywać osoby z odpowiednimi kwalifikacjami. Ja traktuję to bardzo dosłownie: to nie jest test do "sprawdzenia sobie w wolnej chwili", tylko element oceny bezpieczeństwa.
Najczęściej wykonuje się go:
- przy odbiorze nowej instalacji lub nowego obiektu,
- po rozbudowie rozdzielnicy albo dołożeniu nowych obwodów,
- po remoncie, który mógł naruszyć przewody ochronne lub połączenia,
- w ramach okresowej kontroli stanu technicznego instalacji,
- po awarii, jeżeli pojawia się podejrzenie pogorszenia ochrony przeciwporażeniowej.
Jeśli mam ocenić praktykę bez owijania w bawełnę, najczęstszy błąd inwestora polega na tym, że widzi "działające światło" i uznaje instalację za bezpieczną. To za mało. Bez pomiaru nie wiadomo, czy zabezpieczenie zadziała w czasie zgodnym z wymaganiami. Gdy to jest jasne, można przejść do samej procedury pomiarowej.
Jak przebiega badanie w praktyce
Sam odczyt trwa zwykle krótko. Dla jednego obwodu to często kilka minut, ale w rozbudowanej rozdzielnicy z wieloma zabezpieczeniami i wyłącznikami różnicowoprądowymi cała kontrola może zająć od kilkudziesięciu minut do kilku godzin. Dużo zależy od dostępności punktów pomiarowych, opisu obwodów i tego, czy instalacja pozwala na pomiar bez wyzwalania RCD.
Najpierw identyfikuję obwód i stan instalacji
Zaczynam od sprawdzenia, jaki obwód badam, jakie ma zabezpieczenie i w jakim układzie pracuje cała sieć. To ważne, bo inny jest sens pomiaru w TN, inny w TT, a jeszcze inny w IT. Zanim podłączę miernik, chcę wiedzieć, czy w torze jest wyłącznik różnicowoprądowy, jaki ma prąd znamionowy i czy wynik będę oceniał według kryterium zabezpieczenia nadprądowego, czy według warunku dla RCD i uziemienia.
Dobieram metodę do zabezpieczeń

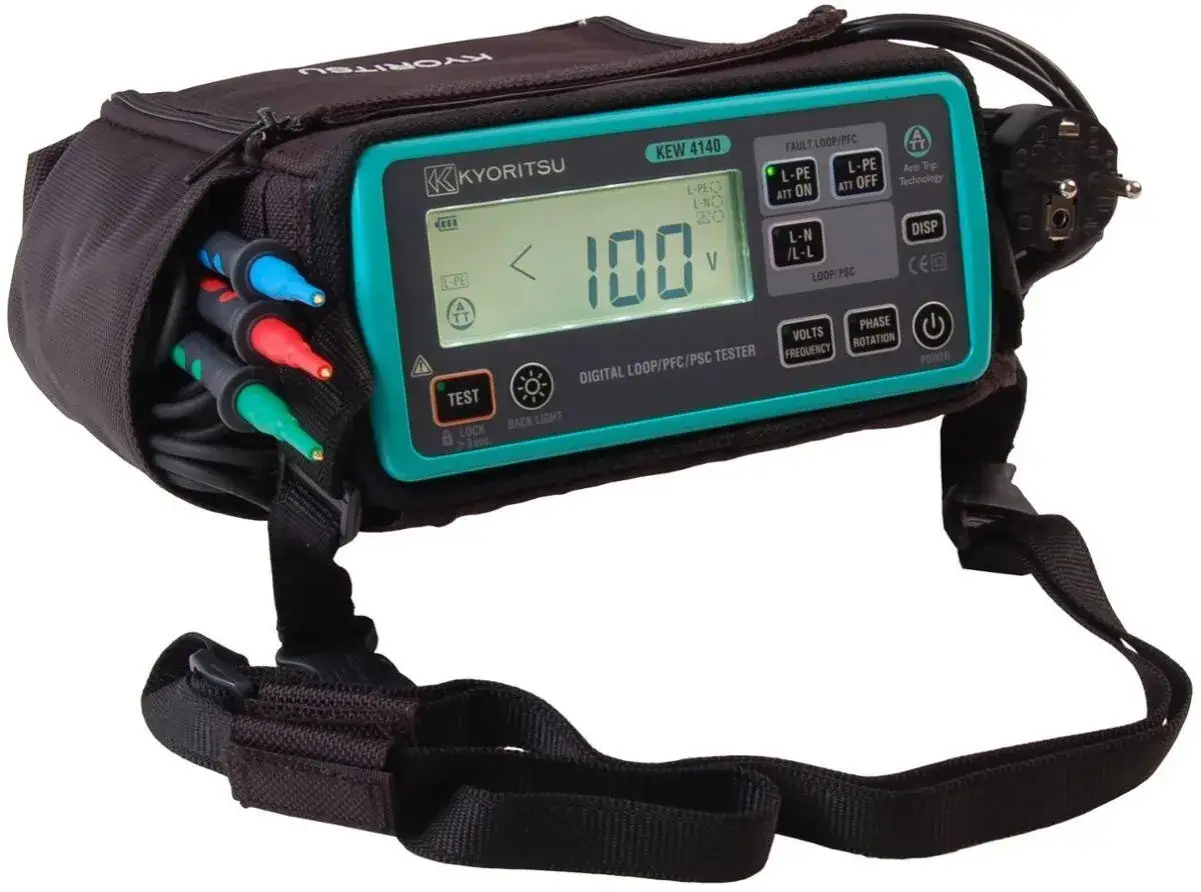

W nowoczesnych miernikach spotyka się kilka trybów pracy, najczęściej opartych na metodzie spadku napięcia. W obwodach z RCD korzystam z funkcji przeznaczonych do pomiaru bez niepotrzebnego wyzwalania wyłącznika. To kompromis między bezpieczeństwem, dokładnością i wygodą. W praktyce dobrze dobrany miernik potrafi wykonać test prądem rzędu kilkunastu miliamperów, tak aby nie wywołać niepotrzebnego zadziałania zabezpieczenia różnicowoprądowego.
Wykonuję odczyt i zapisuję warunki pomiaru
Po podłączeniu sond albo przewodów pomiarowych uruchamiam test i odczytuję wartość Zs. W wielu przyrządach pojawia się też spodziewany prąd zwarciowy Ik, liczony w przybliżeniu jako U0 / Zs. Sam wynik bez kontekstu niewiele znaczy, więc zapisuję również miejsce pomiaru, typ zabezpieczenia, nastawę lub charakterystykę wyłącznika oraz warunki, w jakich badanie zostało wykonane.
Przeczytaj również: Jak ustawić zawór czterodrożny Afriso? Poradnik krok po kroku
Porównuję wynik z wartością dopuszczalną
Tu nie ma miejsca na intuicję. Wynik porównuję z wartością graniczną wynikającą z zastosowanego zabezpieczenia i układu sieci. Jeśli obwód jest graniczny, nie traktuję "prawie dobrze" jako sukcesu. To właśnie na granicy najłatwiej przeoczyć instalację, która przy rzeczywistym uszkodzeniu nie wyłączy się dość szybko.
Sam pomiar jeszcze niczego nie przesądza, bo trzeba go odnieść do konkretnego systemu zasilania. I właśnie to jest moment, w którym najczęściej pojawiają się błędne interpretacje.
Jak odczytać wynik w układach TN, TT i IT
Z mojego punktu widzenia to najważniejsza część całego badania. Ta sama wartość Zs może oznaczać coś zupełnie innego w zależności od układu sieci. Dlatego nie ma jednej uniwersalnej odpowiedzi typu "dobry wynik to mniej niż tyle i tyle" bez sprawdzenia, gdzie i jak instalacja pracuje.
| Układ sieci | Co decyduje o bezpieczeństwie | Na co patrzę w wyniku | Najczęstsza pułapka |
|---|---|---|---|
| TN | Samoczynne wyłączenie przez zabezpieczenie nadprądowe | Zs musi być nie większa niż wartość dopuszczalna dla danego zabezpieczenia i czasu wyłączenia | Pomiar bez uwzględnienia charakterystyki wyłącznika B, C lub D |
| TT | Przede wszystkim RCD i poprawne uziemienie | Pomiar Zs ma znaczenie pomocnicze, a kluczowy jest warunek związany z uziemieniem i prądem zadziałania RCD | Traktowanie wyniku IPZ jak w układzie TN |
| IT | Nadzór izolacji i sposób działania przy pierwszym uszkodzeniu | Ocenę prowadzi się według zasad dla konkretnego układu, a nie według jednego prostego progu | Automatyczne przenoszenie kryteriów z TN |
W układzie TN praktyczny warunek ochrony zapisuje się najczęściej jako Zs ≤ U0 / Ia. W tłumaczeniu na język codzienny oznacza to, że impedancja pętli ma być na tyle mała, by popłynął prąd wystarczający do szybkiego wyłączenia zasilania. W obwodach końcowych o prądzie do 32 A przyjmuje się zwykle maksymalny czas wyłączenia 0,4 s, a w obwodach rozdzielczych 5 s. W TT z kolei sam wynik pętli nie wystarcza do pełnej oceny bezpieczeństwa, bo większą rolę przejmuje RCD i uziemienie. Jeśli ktoś próbuje oceniać wszystkie układy jednym wskaźnikiem, bardzo łatwo wyciąga błędne wnioski.
W praktyce właśnie przy interpretacji widać, czy badanie wykonano profesjonalnie, czy tylko "zrobiono odczyt". A skoro tak, warto też wiedzieć, co najczęściej fałszuje wynik.
Najczęstsze błędy i ograniczenia, które zaniżają wiarygodność wyniku
Wiele pozornie poprawnych pomiarów trzeba później traktować z ostrożnością. Sam miernik nie załatwia sprawy, jeśli warunki badania są źle dobrane. Najczęściej widzę te problemy:
- Zły tryb pomiaru. Obwód z RCD został sprawdzony jak zwykły obwód, bez uwzględnienia wpływu wyłącznika różnicowoprądowego.
- Słaby kontakt końcówek. Luźna sonda albo utleniony zacisk potrafią sztucznie podnieść impedancję.
- Pomiar w niewłaściwym punkcie. Jeden odczyt na końcu obwodu nie opisuje całej instalacji, zwłaszcza przy długich liniach zasilających.
- Mylenie układu sieci. W TT wynik Zs nie jest oceniany tak samo jak w TN, a to podstawowy błąd w interpretacji.
- Użycie zbyt uproszczonego miernika. W obwodach o niskiej impedancji albo blisko źródła zasilania przyrząd mierzący wyłącznie rezystancję może dać zbyt uproszczony obraz sytuacji.
- Brak odniesienia do zabezpieczenia. Sama liczba w omach nic nie mówi, dopóki nie zestawi się jej z typem i charakterystyką aparatu.
Jest też ograniczenie, o którym rzadko mówi się w skrócie: pomiar jest zawsze pewnym przybliżeniem rzeczywistego stanu obwodu w chwili uszkodzenia. Zależy od temperatury przewodów, jakości połączeń, prądów upływu i samej metody testu. Dlatego przy wyniku granicznym nie opieram się na jednym odczycie, tylko sprawdzam go ponownie i porównuję z dokumentacją instalacji. Gdy to mam, mogę sensownie zamknąć badanie w protokole.
Co robię, gdy wynik jest za wysoki i jak zamykam protokół
Jeżeli wynik nie spełnia kryteriów, nie zaczynam od wymiany zabezpieczenia na "mniejsze", bo to najprostsza droga do pogorszenia ochrony. Najpierw szukam przyczyny. W praktyce sprawdzam kolejno ciągłość przewodu ochronnego, stan zacisków, jakość połączeń, długość i przekrój obwodu oraz poprawność doboru aparatu. W układzie TT dodatkowo patrzę na uziemienie i współpracę z RCD.
W protokole zapisuję zawsze kilka rzeczy:
- miejsce i nazwę obwodu,
- układ sieci i typ zabezpieczenia,
- metodę oraz tryb pomiaru,
- wartość Zs i, jeśli przyrząd pokazuje, także Ik,
- wartość dopuszczalną i ocenę spełnienia warunku,
- uwagi o odstępstwach, wątpliwych punktach i zaleceniach naprawczych.
Jeśli wynik jest za wysoki, zwykle oznacza to jedną z trzech rzeczy: problem z połączeniem, zbyt długi lub źle dobrany obwód albo niewłaściwie zestawione zabezpieczenie i sposób ochrony. Po usunięciu przyczyny badanie trzeba powtórzyć, a nie "dopisać" je do dokumentów z nadzieją, że nikt nie wróci do tematu. W instalacjach elektrycznych takie skróty mszczą się później w najmniej wygodnym momencie.
Dobrze wykonany test nie kończy się na liczbie z miernika. Kończy się wtedy, gdy wiem, że instalacja ma realną szansę odłączyć zasilanie w czasie wymaganym dla danego układu, a dokumentacja jasno pokazuje, co zostało sprawdzone i na jakiej podstawie uznałem wynik za poprawny.
