Wspólny przewód neutralny i ochronny to jedna z tych rzeczy, które w instalacji elektrycznej wyglądają niewinnie, a w praktyce decydują o bezpieczeństwie całego domu. Przy remoncie starego mieszkania, wymianie rozdzielnicy albo doborze zabezpieczeń trzeba wiedzieć, jak działa układ TN-C, gdzie jego granice są twarde i kiedy lepiej przejść na rozwiązanie z osobnym PE i N. W tym tekście pokazuję to bez żargonu: od zasady działania, przez rozpoznanie w budynku, aż po typowe błędy, które widzę najczęściej na modernizacjach.
Najważniejsze fakty o układzie z przewodem PEN
- W TN-C funkcje przewodu neutralnego i ochronnego pełni jeden przewód PEN.
- To rozwiązanie spotyka się głównie w starszych sieciach i częściach zasilających, a nie jako docelowy standard nowych obwodów wewnętrznych.
- Przerwanie PEN jest groźniejsze niż awaria zwykłego neutralnego, bo może pojawić się napięcie na obudowach urządzeń.
- Wyłączniki różnicowoprądowe stosuje się dopiero po rozdziale PEN na PE i N, a nie w samym układzie TN-C.
- Przy modernizacji budynku zwykle planuje się przejście do TN-C-S albo TN-S w instalacji odbiorczej.
Czym jest układ TN-C i jak działa przewód PEN
Ja patrzę na TN-C przede wszystkim jak na układ, w którym jeden przewód robi dwie rzeczy naraz: prowadzi prąd roboczy jako neutralny i jednocześnie pełni funkcję ochronną. To właśnie przewód PEN, czyli połączenie PE i N w jednym torze. Z punktu widzenia bezpieczeństwa nie jest to detal, tylko fundament całego systemu.
W praktyce oznacza to, że obudowy urządzeń są połączone z punktem układu zasilania przez ten sam przewód, którym wraca prąd w normalnej pracy. Gdy pojawi się uszkodzenie izolacji i faza zetknie się z obudową, powstaje zwarcie o małej impedancji, a zabezpieczenie nadprądowe może odłączyć zasilanie. To właśnie dlatego TN-C w ogóle działa jako układ ochronny.
Trzeba jednak pamiętać o jednej ważnej rzeczy: w tym systemie funkcja ochronna ma priorytet nad neutralną. Jeśli PEN nie jest ciągły, cały układ ochrony staje się zawodny, a obudowy mogą znaleźć się pod niebezpiecznym napięciem. To tłumaczy, dlaczego ten rodzaj zasilania wymaga większej dyscypliny niż instalacja z osobnym PE i N. Z tego powodu w kolejnym kroku warto sprawdzić, gdzie taki układ w ogóle jeszcze spotkasz.
Jak rozpoznać taki układ w starszym budynku
W starszych budynkach w Polsce TN-C nadal da się spotkać, ale nie zawsze jest on widoczny na pierwszy rzut oka. Najczęstszy sygnał to instalacja, w której do gniazd i punktów odbiorczych dochodzą tylko dwa tory, a ochrona jest realizowana przez wspólny przewód roboczo-ochronny. W praktyce bywa to klasyczne „zerowanie”, czyli mostek ochronny oparty na przewodzie PEN.
Ja nie sugeruję się tu samym kolorem przewodów. W wielu starych instalacjach barwy były zmieniane podczas napraw, a część obwodów mogła być przerabiana bez zachowania spójności całego układu. Pewniej jest spojrzeć na dokumentację, rozdzielnicę i połączenia w punktach odbiorczych. Jeśli przewód ochronny i neutralny nie są rozdzielone w budynku, to masz do czynienia z czystym TN-C albo z jego fragmentem w sieci zasilającej.
- Instalacja dwużyłowa w starych obwodach często oznacza brak osobnego PE.
- Mostek ochronny w gnieździe zwykle wskazuje na wspólny tor PEN.
- Rozdział przewodu w rozdzielnicy głównej oznacza, że dalsza część instalacji pracuje już inaczej niż sam odcinek zasilający.
Właśnie dlatego przy remoncie nie warto zgadywać na podstawie samego wyglądu osprzętu. Lepiej najpierw ustalić, gdzie kończy się wspólny przewód, a dopiero potem planować modernizację. To prowadzi prosto do porównania z pozostałymi układami, bo w praktyce właśnie tu najczęściej zaczynają się decyzje projektowe.

TN-C, TN-S i TN-C-S czym różnią się w praktyce
Najkrócej mówiąc: TN-C ma wspólny przewód PEN, TN-S prowadzi PE i N osobno od początku, a TN-C-S zaczyna się jak TN-C i po rozdziale przechodzi w TN-S. W budynkach mieszkalnych to właśnie TN-C-S jest najczęstszym kompromisem między starszą siecią zasilającą a nowszą instalacją wewnętrzną. Poniższe zestawienie pokazuje różnice bez zbędnej teorii.
| Cecha | TN-C | TN-S | TN-C-S |
|---|---|---|---|
| Przewody ochrony i neutralny | Jeden wspólny przewód PEN | Osobne PE i N | PEN do punktu rozdziału, dalej PE i N |
| Typowe miejsce spotkania | Starsze sieci zasilające i część odcinków zewnętrznych | Nowe obwody odbiorcze i modernizowane instalacje | Budynek zasilany ze starszej sieci, ale z rozdziałem w złączu lub rozdzielnicy |
| Wyłącznik różnicowoprądowy | Nie stosuje się w odcinku z PEN | Stosuje się normalnie | Stosuje się po rozdziale PEN |
| Wygoda przy modernizacji | Niska | Wysoka | Najbardziej praktyczna przy etapowym remoncie |
| Ryzyko przy przerwaniu przewodu ochronnego | Bardzo wysokie | Niskie w porównaniu z TN-C | Wysokie przed rozdziałem, niższe po jego wykonaniu |

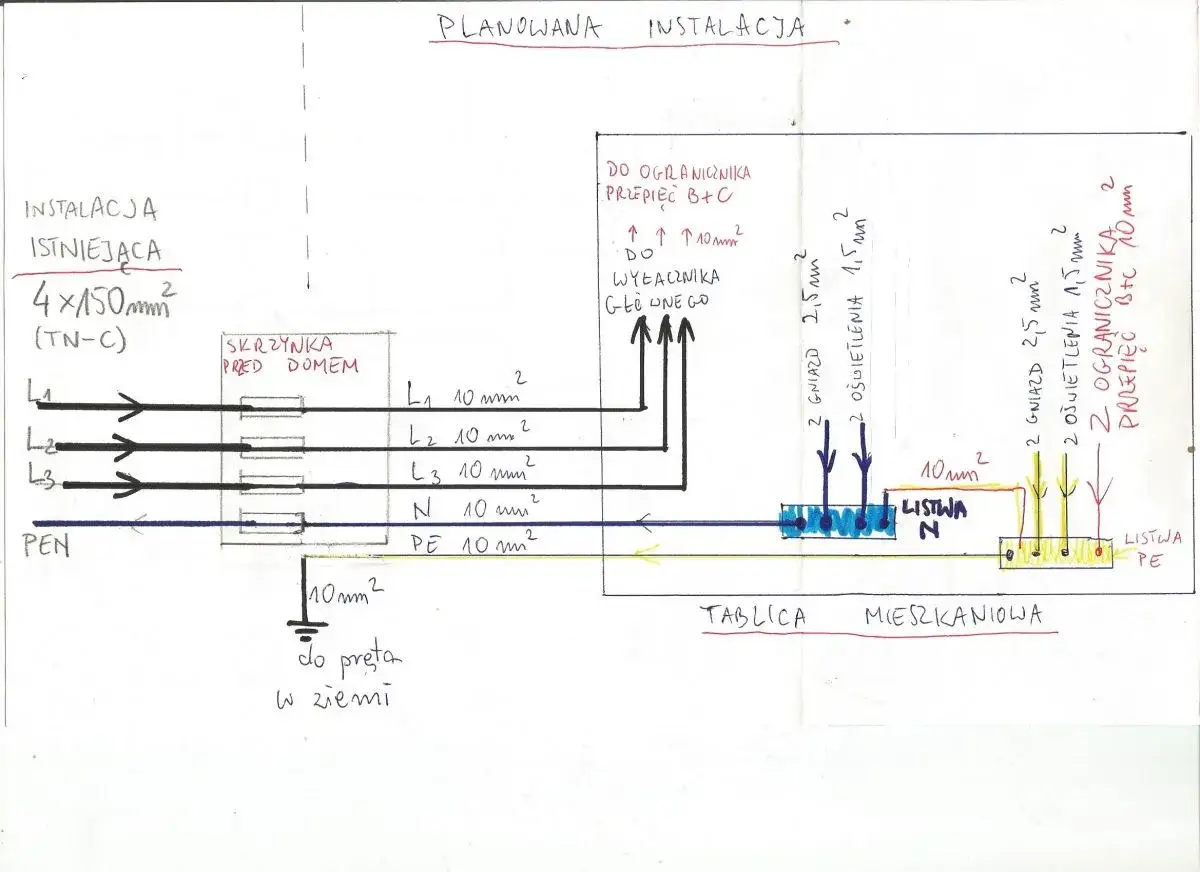

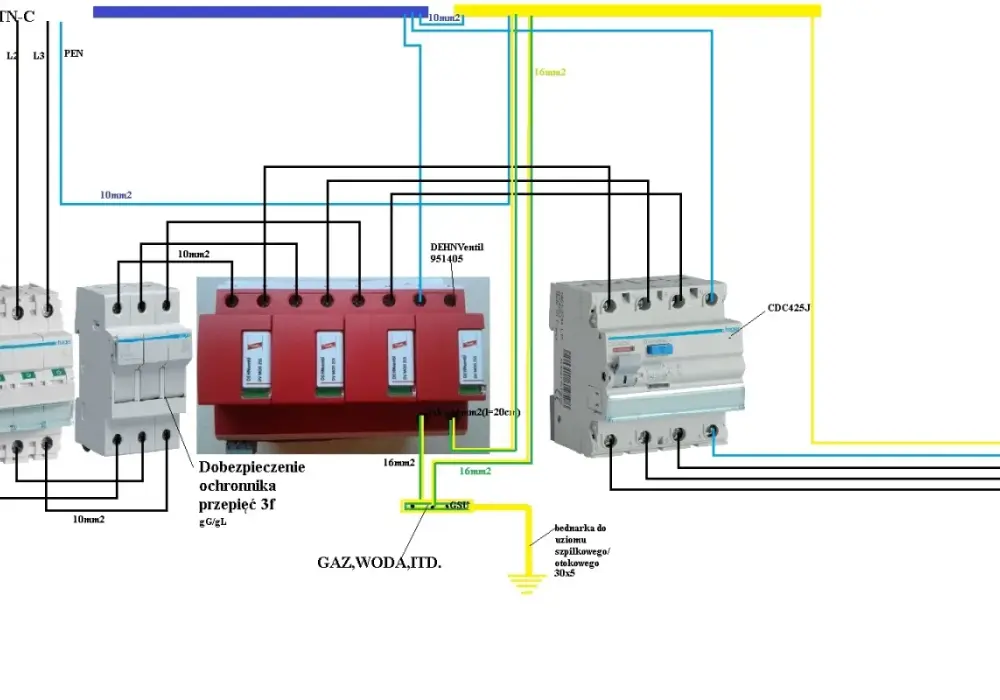

Wniosek jest prosty: jeśli modernizujesz dom albo mieszkanie, zwykle dąży się do tego, żeby od punktu rozdziału dalej prowadzić instalację już jako TN-S. Rozdział PEN powinien być wykonany w przemyślany sposób, z właściwym uziemieniem i połączeniem do głównej szyny uziemiającej. To właśnie ten etap odróżnia sensowną modernizację od prowizorki, która tylko wygląda dobrze na papierze.
Jakie ryzyka niesie wspólny przewód i czego nie wolno robić
Największy problem TN-C nie polega na samym istnieniu przewodu PEN, tylko na tym, że jego uszkodzenie zmienia ochronę w złudzenie ochrony. Jeśli PEN zostanie przerwany, obudowy urządzeń mogą „pływać” na niebezpiecznym potencjale, a w skrajnym przypadku napięcie pojawi się tam, gdzie użytkownik oczekuje strefy bezpiecznej. W łazience, kuchni czy na zewnątrz budynku to jest już realne zagrożenie porażeniowe.
- Nie przerywa się PEN pojedynczym wyłącznikiem, bezpiecznikiem ani przypadkową złączką.
- Nie prowadzi się PEN przez wyłącznik różnicowoprądowy przed jego rozdziałem na PE i N.
- Nie „naprawia” się braku ochrony prowizorycznym mostkiem w gnieździe.
- Nie zakłada się, że lokalny uziom sam zastąpi ciągłość przewodu PEN.
- Nie łączy się ponownie PE z N za punktem rozdziału, bo psuje to cały układ ochronny.
Ja szczególnie zwracam uwagę na połączenia wyrównawcze, czyli połączenie metalowych części instalacji i wyposażenia do wspólnego potencjału. W dobrze wykonanej instalacji ograniczają one różnice napięć między obudowami, rurami, zbrojeniem czy wanną. To nie jest dodatek „na wszelki wypadek”, tylko ważny element ochrony, zwłaszcza tam, gdzie instalacja była modernizowana etapami. Skoro ryzyka są tak konkretne, sensownie jest przejść do tego, co trzeba sprawdzić przed remontem.
Co sprawdzić przed remontem albo modernizacją instalacji
Przed pracami w starej instalacji zaczynam od pytania, gdzie dokładnie kończy się wspólny tor PEN i czy budynek ma już poprawnie wykonany rozdział. Dopiero potem oceniam, czy da się rozbudować istniejący układ, czy lepiej zaplanować większą modernizację. W praktyce oszczędza to czas, nerwy i późniejsze poprawki.
- Ustal, czy zasilanie budynku dochodzi jako TN-C, czy rozdział PEN wykonano już w złączu lub rozdzielnicy głównej.
- Sprawdź, czy główna szyna uziemiająca jest połączona z uziomem i z połączeniami wyrównawczymi.
- Zweryfikuj, które obwody można od razu prowadzić z osobnym PE i N, zwłaszcza w kuchni, łazience, pralni, garażu i na zewnątrz.
- Zleć pomiary ciągłości przewodu ochronnego, impedancji pętli zwarcia, izolacji oraz skuteczności ochrony przeciwporażeniowej.
- Dopiero po rozdziale PEN planuj wyłączniki różnicowoprądowe i nowe zabezpieczenia obwodów.
Jeśli instalacja jest stara, nie próbowałbym poprawiać wszystkiego naraz samymi gniazdkami i osprzętem. Najlepszy efekt daje uporządkowanie całego układu ochronnego, a dopiero potem wymiana punktów odbiorczych. To szczególnie ważne w remontach mieszkań z lat 70. i 80., gdzie część obwodów bywa jeszcze bardzo daleka od dzisiejszych standardów. I właśnie dlatego ostatni krok to już nie teoria, tylko podejście, które zwykle daje największy zysk bezpieczeństwa.
Jak podejść do starej instalacji, żeby nie poprawiać tylko objawów
Gdy widzę w budynku stary układ z przewodem PEN, nie zaczynam od pytania, czy da się „dołożyć różnicówkę”. Najpierw sprawdzam, czy można uporządkować ochronę u źródła, bo bez tego każdy kolejny element jest tylko półśrodkiem. To podejście jest mniej efektowne niż szybka kosmetyka, ale dużo bardziej uczciwe wobec bezpieczeństwa domowników.
W praktyce najlepiej działa prosty porządek: najpierw ciągłość i rozdział przewodu, potem połączenia wyrównawcze i uziemienie, później nowe obwody z PE i N, a dopiero na końcu osprzęt, zabezpieczenia i opisy w rozdzielnicy. Taki układ jest łatwiejszy w serwisie, mniej podatny na błędy i dużo bardziej przewidywalny przy awarii. Jeśli TN-C traktujesz jako sygnał do modernizacji całego systemu ochrony, a nie tylko pojedynczego gniazdka, instalacja staje się po prostu bezpieczniejsza.
To właśnie ten porządek robi największą różnicę po remoncie: nie widać go na ścianie, ale czuć go w codziennym użytkowaniu, serwisie i spokoju przy każdym kolejnym podłączeniu sprzętu.
