W starych mieszkaniach i domach bezpieczeństwo gniazdka zależy nie tylko od samego osprzętu, ale przede wszystkim od układu przewodów w ścianie. Ten tekst wyjaśnia, kiedy taki mostek ochronny ma sens, czym różni się od uziemienia, jak rozpoznać instalację TN-C i dlaczego w nowoczesnych obwodach nie powinien być traktowany jako standard.
Najważniejsze fakty o starym mostkowaniu bolca
- To rozwiązanie dotyczy głównie starych instalacji TN-C, w których przewód PEN łączy funkcję ochronną i neutralną.
- W nowych obwodach stosuje się oddzielny przewód ochronny PE i neutralny N, a nie mostek w gnieździe.
- Skuteczność takiej ochrony zależy od ciągłości przewodu PEN i poprawnego stanu całej instalacji.
- W układzie TT albo po rozdziale PE i N taki mostek jest błędem, nie „ulepszeniem”.
- Jeśli nie masz pewności co do typu instalacji, potrzebne są pomiary i ocena elektryka, nie zgadywanie po kolorach żył.

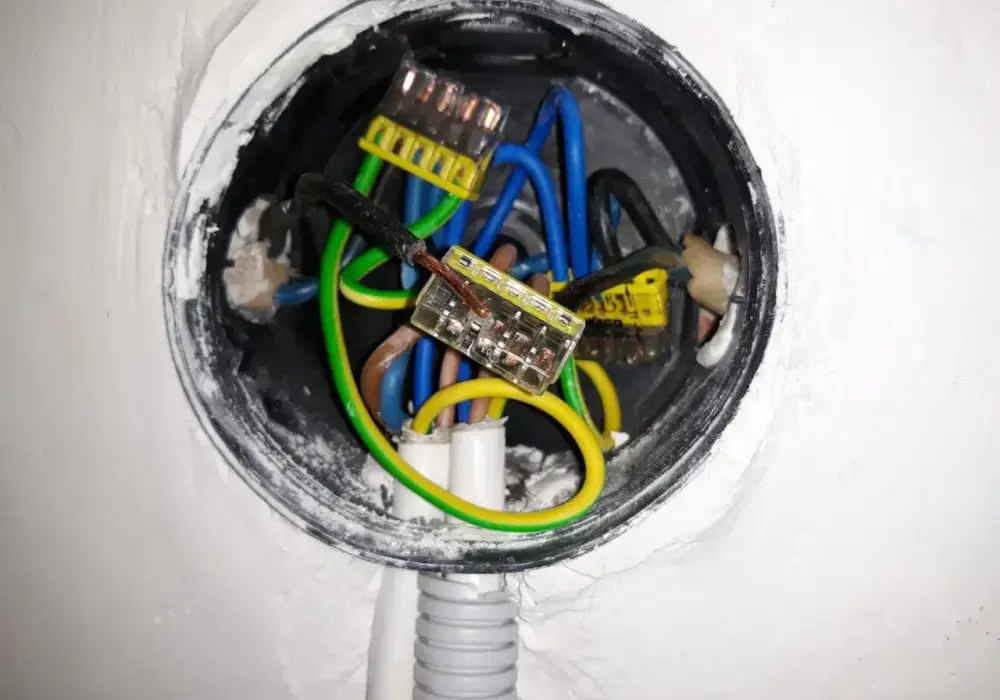

Na czym polega zerowanie gniazdka w starej instalacji

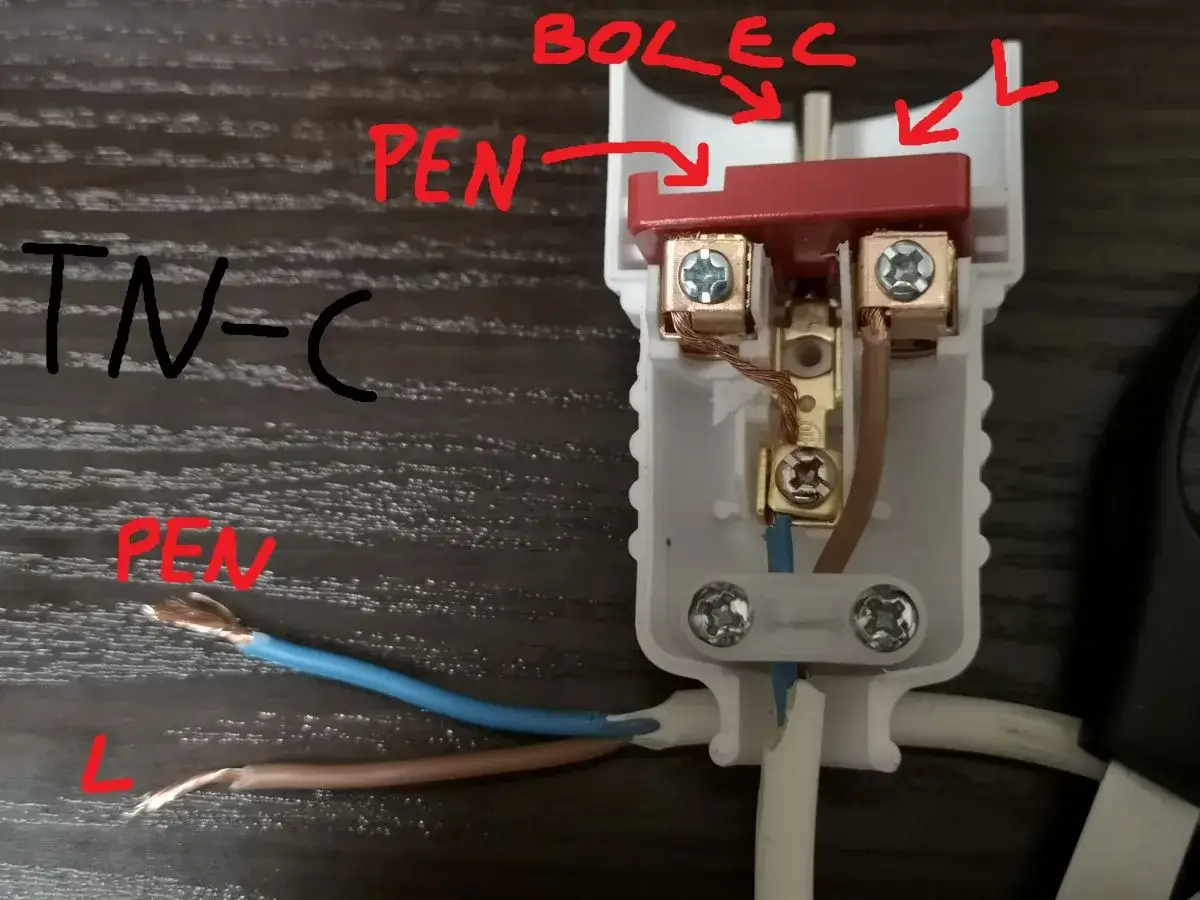

Najprościej ujmuję to tak: w układzie TN-C przewód PEN pełni jednocześnie funkcję roboczą i ochronną. W gnieździe tworzy się więc połączenie między zaciskiem roboczym a bolcem ochronnym, żeby w razie uszkodzenia izolacji prąd zwarciowy miał drogę o małej impedancji i mógł szybko wyłączyć zabezpieczenie nadprądowe. To nie jest klasyczne uziemienie, tylko rozwiązanie wynikające z konstrukcji starej instalacji.
W praktyce taki sposób ochrony ma sens wyłącznie w instalacjach stałych, wykonanych zgodnie z dawnym układem TN-C, gdzie przewód PEN ma odpowiedni przekrój i zachowaną ciągłość. Warto pamiętać o liczbach: dla przewodu miedzianego przyjmuje się minimum 10 mm², a dla aluminiowego 16 mm². Jeśli tych warunków nie ma, sama obecność bolca nie daje jeszcze ochrony, a czasem tylko tworzy złudne poczucie bezpieczeństwa.
To ważne rozróżnienie, bo wiele osób myli działanie tego układu z prostym „podpięciem bolca do zera”. W rzeczywistości chodzi o ochronę przeciwporażeniową opartą na przewodzie PEN, a nie o przypadkowy mostek wykonany bez sprawdzenia całej instalacji. Żeby nie pomylić poprawnego przypadku z prowizorką, trzeba najpierw rozpoznać sam typ sieci.
Kiedy taki mostek ma sens, a kiedy staje się błędem
Ten stary sposób ochrony ma sens tylko wtedy, gdy cały obwód rzeczywiście pracuje w układzie TN-C i nigdzie wcześniej nie rozdzielono przewodu PEN na osobne PE i N. Wtedy ochronny styk gniazda jest częścią układu przewidzianego przez projekt i normowe zasady z tamtego okresu. Gdy instalacja została już zmodernizowana, dublowanie połączeń ochronnych jest błędem, nie poprawką.
W praktyce od razu wykluczam trzy sytuacje. Po pierwsze, układ TT, w którym ochrony nie buduje się przez mostek bolec-neutralny w gnieździe. Po drugie, instalacje TN-S i TN-C-S za punktem rozdziału PEN, bo tam PE i N mają pozostać rozdzielone. Po trzecie, wszelkie przypadki niepewne, gdzie ktoś ocenia instalację wyłącznie po kolorze przewodów albo po tym, że „tak było od zawsze”.
- TN-C - mostek może występować tylko w obwodach wykonanych zgodnie z tym układem i przy zachowanej ciągłości PEN.
- TN-C-S - po rozdziale PEN w rozdzielnicy nie wraca się już do mostkowania gniazd.
- TN-S - przewód ochronny PE i neutralny N są od początku osobne, więc taki mostek nie ma tu miejsca.
- TT - rozwiązanie z mostkiem w gnieździe jest niewłaściwe i nie powinno być stosowane.
Jeśli mam jedną regułę praktyczną, to brzmi ona prosto: nie zakładaj, że każde gniazdo z bolcem można potraktować tak samo. W starszych mieszkaniach szczególnie łatwo o pomyłkę, dlatego warto najpierw umieć odczytać sam układ instalacji.
Jak rozpoznać starą instalację w mieszkaniu
Kolor przewodów bywa pomocny, ale nie jest dowodem. W starszych lokalach spotykam aluminiowe żyły, dwa przewody w obwodzie i gniazda z bolcem, w których ochronę realizuje wspólny przewód PEN. W nowszych instalacjach znacznie częściej widać już osobny przewód ochronny i neutralny, a sama rozdzielnica mówi więcej niż osprzęt w ścianie.
| Układ | Co zwykle widać w gnieździe | Czy robi się mostek | Wniosek praktyczny |
|---|---|---|---|
| TN-C | Dwa przewody, wspólna funkcja ochronna i neutralna, często starsze aluminium | Tak, ale tylko w poprawnie wykonanym, stałym obwodzie | Rozwiązanie starego typu, wymagające kontroli ciągłości PEN |
| TN-C-S | Po rozdziale PEN osobne PE i N, zwykle w rozdzielnicy | Nie | W gnieździe nie wolno ponownie łączyć PE z N |
| TN-S | Osobny PE i osobny N od początku obwodu | Nie | To standard nowoczesnej instalacji odbiorczej |
| TT | Ochrona oparta na uziemieniu i odpowiednich zabezpieczeniach | Nie | Mostek w gnieździe jest błędny i może pogorszyć bezpieczeństwo |
Jeżeli mam wątpliwość, nie ufam samemu wyglądowi gniazdka. Szukam informacji w rozdzielnicy, sprawdzam sposób prowadzenia przewodów i dopiero na końcu oceniam, czy mamy do czynienia z dawnym układem TN-C, czy już z instalacją po częściowej modernizacji. A kiedy już wiem, co znajduje się w ścianie, trzeba uczciwie spojrzeć na ograniczenia tego rozwiązania.
Dlaczego to rozwiązanie ma wyraźne ograniczenia
Największy problem polega na tym, że skuteczność ochrony zależy od jednego przewodu. Jeżeli PEN się poluzuje, skoroduje albo zostanie przerwany, na bolcu i metalowych obudowach może pojawić się niebezpieczne napięcie. To właśnie dlatego takie rozwiązanie traktuję jako historyczne i warunkowe, a nie jako uniwersalny standard na lata.
- Przerwanie PEN może spowodować pojawienie się napięcia na częściach dostępnych dla użytkownika.
- Luźny zacisk potrafi z czasem zwiększyć opór połączenia i osłabić działanie zabezpieczenia.
- Korozja i starzenie są częste w starych instalacjach, zwłaszcza aluminiowych i wielokrotnie przerabianych.
- RCD nie naprawia błędu, jeśli instalacja jest źle rozpoznana albo połączenia ochronne są wykonane nieprawidłowo.
- Mieszanie układów po rozdziale PE i N to częsty błąd przy częściowych modernizacjach.
Właśnie z tego powodu nie lubię określenia sugerującego prosty „trik”. To nie jest trik, tylko warunkowy środek ochrony, który działa poprawnie wyłącznie wtedy, gdy cała instalacja spełnia konkretne wymagania. Gdy ich brakuje, rozsądniejszym kierunkiem jest modernizacja, a nie dosztukowywanie kolejnych mostków.
Co robi się dziś zamiast tego
Jeżeli modernizuję stary lokal, idę w stronę rozdziału PEN na PE i N w jednym, poprawnie dobranym miejscu, a nie w wielu punktach po drodze. Aktualne warunki techniczne budynków wymagają dziś oddzielnego przewodu ochronnego i neutralnego w obwodach rozdzielczych i odbiorczych oraz przewidują ochronę różnicowoprądową jako uzupełnienie podstawowej ochrony przeciwporażeniowej. To znaczy, że nowa instalacja ma działać inaczej niż stary obwód z mostkiem w gnieździe.
W praktyce najlepszy układ to taki, w którym instalacja odbiorcza ma osobny PE, osobny N i dobrze dobrane zabezpieczenia nadprądowe oraz RCD. Różnicówka nie zastępuje poprawnego przewodu ochronnego, ale w nowoczesnych obwodach realnie zwiększa bezpieczeństwo, zwłaszcza w łazience, kuchni i przy urządzeniach podłączanych do gniazd w pobliżu wody.
| Zakres prac | Orientacyjny koszt w Polsce | Kiedy ma sens |
|---|---|---|
| Sprawdzenie i pomiary instalacji w mieszkaniu | około 300-500 zł | Gdy nie znasz układu przewodów albo kupujesz starszy lokal |
| Wymiana pojedynczego gniazda | około 35-85 zł netto | Gdy osprzęt jest zużyty, ale obwód nadal nadaje się do użytku |
| Wykonanie nowego punktu elektrycznego | około 140-200 zł | Gdy chcesz dołożyć nowy obwód albo poprawić funkcjonalność |
| Pełna modernizacja mieszkania o powierzchni około 100 m² | od około 10 tys. zł wzwyż | Gdy instalacja jest stara, aluminiowa i bez sensownego PE |
Te kwoty traktuję jako punkt orientacyjny, bo finalna wycena zależy od regionu, dostępu do przewodów, liczby obwodów i zakresu prac. Mimo to już one pokazują ważną rzecz: doraźna poprawka jest tania, ale sensowna modernizacja kosztuje więcej i właśnie dlatego powinna być zaplanowana świadomie, a nie odkładana bez końca.
Co sprawdzić przed decyzją o modernizacji
Gdybym miał zostawić jedną praktyczną wskazówkę, byłaby prosta: nie zaczynam od gniazdka, tylko od oceny całego obwodu. Warto sprawdzić ciągłość przewodu PEN, impedancję pętli zwarcia, stan połączeń wyrównawczych, rozdzielnicę i to, czy w lokalu nie ma już wcześniej rozdzielonego PE i N. Dopiero wtedy wiadomo, czy wystarczy wymiana osprzętu, czy potrzebna jest większa przebudowa.
Najbardziej rozsądne podejście w starszym mieszkaniu wygląda tak: najpierw oględziny i pomiary, potem decyzja o zakresie prac, a dopiero na końcu montaż osprzętu. W wielu przypadkach okazuje się, że pojedyncze gniazdo można poprawić, ale cała instalacja i tak wymaga planu na przyszłość. To właśnie ten plan daje realne bezpieczeństwo, a nie sam bolec w puszce.
