Kotwy do krokwi: Wybierz i zamontuj jak ekspert uniknij błędów!

Ten artykuł stanowi kompleksowy przewodnik po kotwach do krokwi, kluczowych elementach zapewniających stabilność dachu. Dowiesz się, jakie są ich rodzaje, jak prawidłowo je zamontować i jak uniknąć najczęstszych błędów, aby Twoja konstrukcja była bezpieczna i trwała.

Rola kotwy w konstrukcji dachu: cichy bohater Twojego domu

Kotwa do krokwi to niepozorny, ale absolutnie kluczowy stalowy element złączny w każdej konstrukcji dachowej. Jej podstawowym zadaniem jest stabilne i trwałe mocowanie krokwi bezpośrednio lub, co częstsze, poprzez murłatę do wieńca betonowego. To właśnie dzięki kotwom obciążenia pochodzące z dachu, takie jak ciężar własny konstrukcji, warstwa śniegu czy siła wiatru, są bezpiecznie przenoszone na ściany nośne budynku. Bez prawidłowo zamontowanych kotew, cała konstrukcja dachu byłaby niestabilna, narażona na przesunięcia, a nawet poderwanie w ekstremalnych warunkach pogodowych. Z mojego doświadczenia wiem, że to właśnie ten "cichy bohater" decyduje o bezpieczeństwie i długowieczności całego dachu.

Konsekwencje błędów montażowych: od przecieków po ryzyko zerwania dachu

Bagatelizowanie roli kotew lub popełnianie błędów podczas ich montażu może mieć katastrofalne skutki. Nieprawidłowe kotwienie krokwi to prosta droga do niestabilności konstrukcji dachu. W najlepszym wypadku może to prowadzić do przesunięć murłaty i krokwi, co z kolei skutkuje uszkodzeniem pokrycia dachowego, pęknięciami tynku i nieestetycznymi szczelinami. Znacznie poważniejsze konsekwencje to ryzyko poderwania całego dachu przez silny wiatr, co obserwujemy niestety zbyt często podczas wichur. Pośrednie problemy, takie jak przecieki wynikające z naruszenia integralności konstrukcji, to tylko wierzchołek góry lodowej. Pamiętajmy, że dach to parasol ochronny dla całego domu, a jego stabilność zaczyna się od solidnego kotwienia.

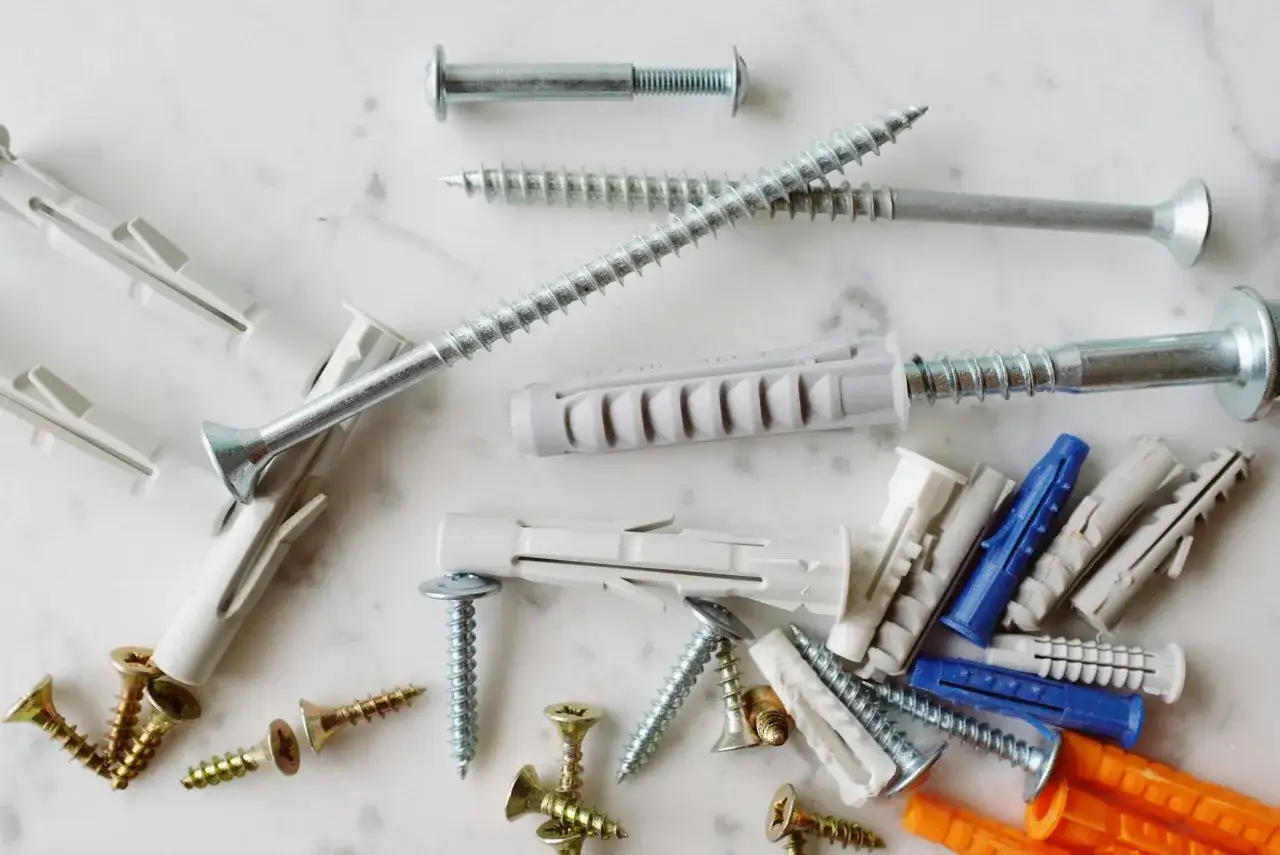

Wybór kotwy do krokwi: poznaj dostępne typy i ich zastosowania

Wybór odpowiedniej kotwy to pierwszy i zarazem jeden z najważniejszych kroków w zapewnieniu stabilności dachu. Na rynku dostępnych jest kilka rodzajów, a każdy z nich ma swoje specyficzne zastosowanie i właściwości. Przyjrzyjmy się im bliżej.

Kotwy mechaniczne: sprawdzone rozwiązania do mocowania w betonie

Kotwy mechaniczne, często nazywane rozporowymi lub tulejowymi, są niezawodnym rozwiązaniem, szczególnie w przypadku prac remontowych lub mocowania do już istniejącego, utwardzonego betonu. Ich zasada działania jest prosta, ale skuteczna: po wprowadzeniu do wywierconego otworu i dokręceniu, element rozporowy kotwy rozpręża się, tworząc silne zaklinowanie w betonie. To sprawia, że są one doskonałe do mocowania murłat czy innych elementów konstrukcyjnych tam, gdzie wieniec betonowy jest już wylany i stwardniały. Ich montaż jest relatywnie szybki, a połączenie wytrzymałe.

Kotwy gwintowane (szpilki typu "L"): złoty standard w nowym budownictwie

Kotwy gwintowane, powszechnie znane jako szpilki, często w charakterystycznym kształcie litery "L", to prawdziwy "złoty standard" w nowym budownictwie. Są one projektowane do osadzania w świeżej mieszance betonowej. Podczas zalewania wieńca betonowego, szpilki są precyzyjnie umieszczane w odpowiednich miejscach, a beton po zastygnięciu trwale je unieruchamia. Dzięki temu tworzą one integralną część konstrukcji wieńca, zapewniając niezwykle mocne i trwałe połączenie z murłatą. To rozwiązanie jest preferowane ze względu na jego prostotę i niezawodność w nowo powstających obiektach.

Kotwy chemiczne: kiedy potrzebujesz absolutnej pewności i maksymalnej siły?

Kiedy mówimy o najwyższej nośności i absolutnej pewności, kotwy chemiczne wchodzą do gry. Ten system składa się z żywicy iniekcyjnej i pręta gwintowanego. Żywica, po zmieszaniu i zaaplikowaniu do otworu, twardnieje, tworząc niezwykle mocne i trwałe połączenie między prętem a podłożem. Ich główną zaletą jest brak naprężeń rozporowych, co pozwala na mocowanie blisko krawędzi betonu bez ryzyka jego uszkodzenia. Są również odporne na drgania i doskonale sprawdzają się w podłożach o niestandardowej strukturze. Jeśli projekt wymaga maksymalnej siły mocowania, na przykład w konstrukcjach narażonych na duże obciążenia dynamiczne, kotwy chemiczne są bezkonkurencyjnym wyborem.

Specjalistyczne stopy krokwiowe i złącza ciesielskie: kiedy warto je zastosować?

Oprócz klasycznych kotew, w niektórych sytuacjach warto rozważyć zastosowanie specjalistycznych złączy ciesielskich, takich jak stopy krokwiowe. Są to metalowe okucia, które przykręca się zarówno do podłoża (betonu lub drewna), jak i do krokwie, umożliwiając precyzyjny i estetyczny montaż. Stopy krokwiowe są często wykorzystywane w konstrukcjach pomocniczych, takich jak wiaty, altany czy pergole, gdzie estetyka i łatwość montażu mają duże znaczenie. Zapewniają one solidne połączenie, a jednocześnie pozwalają na pewną elastyczność w projektowaniu i wykonawstwie.

Montaż kotwy do krokwi: przewodnik krok po kroku

Prawidłowy montaż kotew to gwarancja bezpieczeństwa i trwałości dachu. Nawet najlepsza kotwa nie spełni swojej funkcji, jeśli zostanie zamontowana niepoprawnie. Oto jak to zrobić krok po kroku.

Krok 1: Planowanie jak prawidłowo rozmieścić kotwy na wieńcu?

Zanim zaczniesz wiercić, musisz dokładnie zaplanować rozmieszczenie kotew na wieńcu. Standardowo kotwy rozmieszcza się w odstępach od 0,8 m do 1,2 m. Jednakże, w rejonach o wyższym obciążeniu śniegiem lub wiatrem, na przykład w górach, odstęp ten należy bezwzględnie zmniejszyć. Zawsze kieruj się projektem budowlanym i lokalnymi normami. Pamiętaj też o zachowaniu odpowiedniej odległości od krawędzi wieńca, aby uniknąć jego pęknięcia.

Krok 2: Przygotowanie podłoża i wiercenie otworów bez błędów

Po wyznaczeniu punktów wiercenia, przystępujemy do przygotowania podłoża. Upewnij się, że powierzchnia jest czysta i wolna od luźnych fragmentów. Następnie wywierć otwory o odpowiedniej średnicy i, co bardzo ważne, zgodnej z zaleceniami producenta głębokości. Zbyt płytki otwór uniemożliwi osiągnięcie pełnej nośności kotwy. Pamiętaj, aby nie używać udaru w wiertarce, jeśli wiercisz w kruchych materiałach, takich jak cegła dziurawka czy pustaki, gdyż może to uszkodzić podłoże i osłabić mocowanie.

Krok 3: Klucz do sukcesu dlaczego perfekcyjne czyszczenie otworu jest tak ważne?

Ten krok jest często niedoceniany, a jest absolutnie kluczowy, zwłaszcza przy kotwach chemicznych. Po wywierceniu otworu, musisz go perfekcyjnie oczyścić z pyłu i zwiercin. Użyj do tego szczotki drucianej i pompki do przedmuchiwania. Zanieczyszczenia drastycznie obniżają przyczepność żywicy, a w przypadku kotew mechanicznych mogą uniemożliwić ich prawidłowe osadzenie na odpowiedniej głębokości. Bez czystego otworu, nie ma mowy o pełnej nośności i bezpieczeństwie połączenia. To jeden z tych detali, które odróżniają profesjonalny montaż od amatorskiego.

Krok 4: Osadzanie kotwy praktyczne różnice między montażem mechanicznym a chemicznym

Osadzanie kotew mechanicznych polega na wprowadzeniu ich do oczyszczonego otworu, a następnie dokręceniu, co powoduje rozprężenie elementu i zaklinowanie w betonie. Należy upewnić się, że kotwa jest osadzona na całej głębokości.

W przypadku kotew chemicznych, po wyczyszczeniu otworu, aplikuje się do niego żywicę iniekcyjną, a następnie osadza pręt gwintowany, obracając go, aby żywica równomiernie się rozprowadziła i wypełniła wszelkie nierówności. To tworzy monolityczne połączenie.

Krok 5: Finał prac jak prawidłowo zamocować murłatę i dokręcić śruby?

Po osadzeniu kotew i, w przypadku chemicznych, odczekaniu na pełne utwardzenie żywicy, można przystąpić do mocowania murłaty. Należy ją precyzyjnie ułożyć na wieńcu, a następnie dokręcić śruby. Tutaj pojawia się kolejny ważny aspekt: nie dokręcaj śrub "na oko". Zastosuj klucz dynamometryczny i dokręć je z momentem zalecanym przez producenta kotwy. Zbyt słabe dokręcenie nie zapewni odpowiedniej nośności, a zbyt mocne może uszkodzić kotwę lub podłoże. W przypadku kotew chemicznych, absolutnie nie wolno obciążać ich przed upływem czasu utwardzania żywicy to klucz do osiągnięcia deklarowanej wytrzymałości.

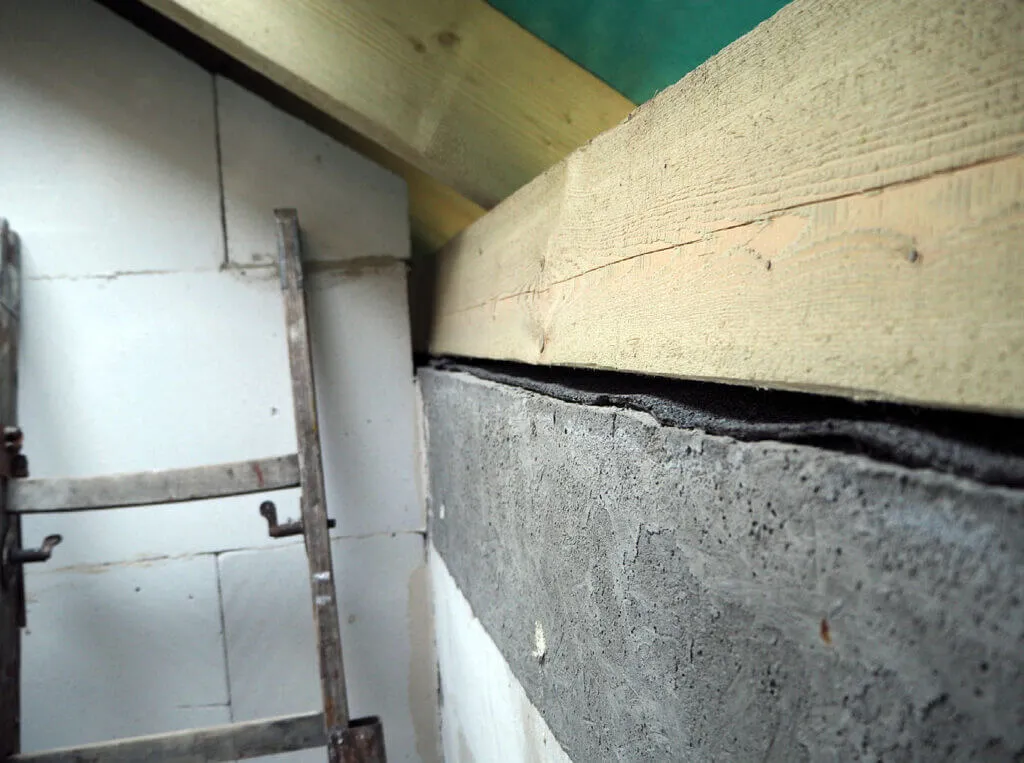

Unikaj tych błędów przy kotwieniu krokwi

W mojej praktyce widziałem wiele błędów, które można było łatwo uniknąć. Poniżej przedstawiam najczęstsze z nich i podpowiadam, jak ich unikać, aby Twój dach był bezpieczny i trwały.

1. Błąd #1: Wybór złej kotwy do materiału podłoża i przewidywanych obciążeń

   To jeden z najbardziej fundamentalnych błędów. Użycie kotwy rozporowej w cegle dziurawce, która nie jest w stanie przenieść naprężeń rozporowych, jest receptą na katastrofę. Zawsze dobieraj kotwę zgodnie z rodzajem podłoża (beton, cegła pełna, pustak) i przewidywanymi obciążeniami. Jeśli masz wątpliwości, sięgnij po kotwę chemiczną, która jest bardziej uniwersalna i nie generuje naprężeń w podłożu.

2. Błąd #2: Zignorowanie zaleceń producenta dotyczących głębokości kotwienia

   Każda kotwa ma określoną minimalną i maksymalną głębokość kotwienia, która jest kluczowa dla jej nośności. Zbyt płytkie osadzenie sprawi, że kotwa nie osiągnie projektowanej wytrzymałości, a zbyt głębokie może utrudnić montaż lub być po prostu niepotrzebne. Zawsze sprawdzaj i przestrzegaj wytycznych producenta, które znajdziesz w dokumentacji technicznej produktu.

3. Błąd #3: Użycie wiertarki z udarem w kruchych lub pustakowych materiałach

   Wiercenie z udarem w betonie jest standardem, ale w kruchych materiałach, takich jak pustaki ceramiczne czy bloczki z betonu komórkowego, może spowodować zniszczenie struktury otworu. Powstałe mikropęknięcia osłabią mocowanie i drastycznie zmniejszą nośność. W takich przypadkach zawsze wyłączaj udar i wierć w trybie rotacyjnym.

4. Błąd #4: "Na oko", czyli dokręcanie bez klucza dynamometrycznego

   Dokręcanie śrub "na wyczucie" to kolejny błąd, który może prowadzić do poważnych konsekwencji. Zbyt słabe dokręcenie nie zapewni odpowiedniego docisku i nośności, natomiast zbyt mocne może zerwać gwint, uszkodzić kotwę lub nawet pęknąć beton. Inwestycja w klucz dynamometryczny i stosowanie odpowiedniego momentu dokręcającego jest absolutnie niezbędna dla bezpieczeństwa.

5. Błąd #5: Zbyt wczesne obciążanie kotwy chemicznej

   Kotwy chemiczne potrzebują czasu na pełne utwardzenie żywicy, zanim będą mogły przenieść obciążenia. Ten czas jest ściśle określony przez producenta i zależy od temperatury otoczenia. Przedwczesne obciążenie kotwy chemicznej, zanim żywica osiągnie pełną wytrzymałość, może skutkować trwałym uszkodzeniem połączenia i utratą nośności. Cierpliwość w tym przypadku jest cnotą.

6. Błąd #6: Niewłaściwe odstępy między kotwami i od krawędzi wieńca

   Zbyt małe odstępy między kotwami lub zbyt bliskie umieszczenie ich przy krawędzi wieńca może prowadzić do powstania nadmiernych naprężeń w betonie, a w konsekwencji do jego pęknięcia. Zawsze stosuj się do zaleceń projektowych i norm dotyczących minimalnych odległości, aby zapewnić integralność konstrukcji wieńca.

7. Błąd #7: Brak odpowiedniej izolacji i ochrony przed korozją

   Kotwy, zwłaszcza te wykonane ze stali węglowej, są narażone na korozję, szczególnie w miejscach o podwyższonej wilgotności. Brak odpowiedniej ochrony antykorozyjnej (np. ocynku galwanicznego lub ogniowego) lub uszkodzenie tej warstwy podczas montażu może prowadzić do osłabienia kotwy i całej konstrukcji. Zawsze upewnij się, że kotwy są odpowiednio zabezpieczone i, jeśli to konieczne, zastosuj dodatkowe środki ochronne.

Jak wybrać najlepsze kotwy do krokwi?

Wybór odpowiedniej kotwy to decyzja, która ma długofalowe konsekwencje dla bezpieczeństwa i trwałości Twojego dachu. Aby podjąć świadomą decyzję, zwróć uwagę na kilka kluczowych aspektów.

Materiał wykonania i klasa ochrony antykorozyjnej (ocynk vs. stal nierdzewna)

Materiał, z którego wykonana jest kotwa, oraz jej ochrona antykorozyjna to podstawa. Najczęściej spotykamy kotwy ze stali węglowej, które muszą być odpowiednio zabezpieczone. Ocynk galwaniczny to podstawowa ochrona, wystarczająca w wielu zastosowaniach. Jednak w miejscach szczególnie narażonych na wilgoć, kondensację pary wodnej lub agresywne środowisko, zdecydowanie polecam ocynk ogniowy, który tworzy grubszą i trwalszą powłokę. W najbardziej wymagających warunkach, na przykład w konstrukcjach otwartych, gdzie kotwa jest stale narażona na działanie czynników atmosferycznych, warto rozważyć stal nierdzewną. To inwestycja, która procentuje długowiecznością.

Jak czytać etykiety? Średnica, długość i nośność kotwy

Etykieta produktu to skarbnica informacji. Zwróć uwagę na kluczowe parametry: średnicę kotwy (zgodnie z normą PN-B-03150:2000, minimalna średnica łącznika w więźbie drewnianej to 10 mm, ale popularne są M12, M14, M16), długość (musi być dostosowana do grubości murłaty i głębokości kotwienia w wieńcu) oraz deklarowaną nośność. Nośność jest szczególnie ważna to ona mówi nam, jakie obciążenie kotwa jest w stanie bezpiecznie przenieść. Zawsze porównuj te parametry z wymaganiami projektu budowlanego. Pamiętaj, że większa średnica i odpowiednia długość zazwyczaj przekładają się na wyższą nośność.

Przeczytaj również: Kotwy do słupów drewnianych: Fundament stabilności. Jak wybrać?

Aprobaty Techniczne (ETA) i certyfikaty gwarancja bezpieczeństwa Twojej inwestycji

Kupując kotwy, zawsze szukaj produktów posiadających Aprobaty Techniczne (ETA) oraz inne certyfikaty. Aprobata Techniczna to dokument potwierdzający, że produkt został przebadany i spełnia europejskie normy jakości i bezpieczeństwa. Jest to gwarancja, że kotwa została wyprodukowana zgodnie z określonymi standardami i że jej deklarowane parametry są wiarygodne. Zgodność z normami, takimi jak PN-B-03150:2000, jest fundamentalna nie tylko dla bezpieczeństwa konstrukcji, ale także dla zgodności z projektem budowlanym i przepisami prawa. Wybierając certyfikowane produkty, masz pewność, że Twoja inwestycja jest bezpieczna i trwała.
