Prawidłowe zamocowanie murłaty to jeden z tych etapów budowy dachu, który często bywa niedoceniany, a ma fundamentalne znaczenie dla bezpieczeństwa i stabilności całej konstrukcji. W tym artykule, jako doświadczony inżynier, przeprowadzę Państwa przez kluczowe aspekty kotwienia murłaty, koncentrując się na optymalnym rozstawie kotew i czynnikach, które go determinują.
Optymalny rozstaw kotew murłaty od 1 do 1,5 metra, ale zawsze zgodnie z projektem
- Standardowy rozstaw kotew murłaty wynosi od 1,0 m do 1,5 m, jednak jest to jedynie punkt wyjścia.
- Nadrzędnym dokumentem określającym precyzyjny rozstaw, średnicę i rodzaj kotew jest zawsze projekt konstrukcyjny budynku.
- Gęstość kotwienia zależy od czynników takich jak strefa obciążenia wiatrem, kształt i nachylenie dachu, rodzaj pokrycia oraz wymiary wieńca i murłaty.
- Do mocowania murłaty stosuje się kotwy mechaniczne (szpilki M12, M14, M16) lub chemiczne (wklejane), które charakteryzują się wyższą nośnością.
- Kluczowe jest zachowanie minimalnych odległości kotew od krawędzi wieńca i murłaty oraz prawidłowy, zgodny z wytycznymi producenta montaż.
- Najczęstsze błędy to zbyt rzadki rozstaw, umieszczanie kotew zbyt blisko krawędzi wieńca oraz niedokładne czyszczenie otworów przy kotwach chemicznych.
Bezpieczeństwo dachu: dlaczego prawidłowe kotwienie murłaty jest tak ważne?
Bezpieczeństwo dachu: dlaczego prawidłowe kotwienie murłaty jest tak ważne?
Murłata cichy bohater konstrukcji dachowej
Murłata to pozioma belka drewniana, która stanowi pomost między konstrukcją dachu a ścianami budynku. Jej głównym zadaniem jest równomierne rozłożenie obciążeń pochodzących z dachu (ciężar własny, śnieg, wiatr) na ściany nośne. Bez solidnie zamocowanej murłaty, cała konstrukcja dachu byłaby niestabilna i podatna na działanie sił zewnętrznych. To właśnie ona, choć często niewidoczna po zakończeniu prac, jest kluczowym elementem zapewniającym integralność i trwałość całego dachu.
Konsekwencje błędnego montażu: od przecieków po katastrofę budowlaną
Jako inżynier, widziałem wiele budów i niestety muszę stwierdzić, że bagatelizowanie prawidłowego kotwienia murłaty to proszenie się o kłopoty. Nieprawidłowe mocowanie może prowadzić do szeregu negatywnych konsekwencji, od drobnych, irytujących problemów, po te naprawdę poważne, zagrażające życiu. Wśród nich wymienić można:
- Przecieki i zawilgocenie: Niestabilna murłata może prowadzić do mikroprzesunięć konstrukcji dachu, co w efekcie uszkadza pokrycie i powoduje nieszczelności.
- Pękanie tynków: Nierównomierne osiadanie dachu i przenoszenie obciążeń może skutkować pękaniem tynków na ścianach, a nawet uszkodzeniami konstrukcji ścian.
- Odkształcenia konstrukcji: Brak odpowiedniego kotwienia może prowadzić do odkształceń krokwi i innych elementów więźby, co wpływa na estetykę i funkcjonalność dachu.
- Zerwanie dachu przez wiatr: To najpoważniejsze zagrożenie. W ekstremalnych warunkach wiatrowych, słabo zakotwiona murłata może po prostu zostać wyrwana, co prowadzi do całkowitego zniszczenia dachu i stanowi bezpośrednie zagrożenie dla bezpieczeństwa mieszkańców.
- Katastrofa budowlana: W skrajnych przypadkach, zwłaszcza w połączeniu z innymi błędami konstrukcyjnymi, nieprawidłowe kotwienie murłaty może przyczynić się do katastrofy budowlanej.
Rozstaw kotew murłaty: standardowe zalecenia a realia projektu
Jaki jest najczęściej przyjmowany rozstaw kotew w praktyce budowlanej?
Wielu wykonawców, a także niektóre ogólne wytyczne, sugerują standardowy rozstaw kotew murłaty w przedziale od 1,0 metra do 1,5 metra. Jest to często spotykana praktyka i w wielu przypadkach może być wystarczająca. Jednak chciałbym podkreślić, że ta wartość to jedynie punkt wyjścia, pewne ogólne zalecenie. Nie jest to uniwersalna reguła, którą można stosować bezrefleksyjnie na każdej budowie.
Dlaczego projekt konstrukcyjny jest ważniejszy niż ogólne zalecenia?
Z mojego doświadczenia wynika, że projekt konstrukcyjny jest dokumentem nadrzędnym i absolutnie wiążącym. To właśnie w nim, na podstawie szczegółowych obliczeń statyczno-wytrzymałościowych, projektant precyzyjnie określa rozstaw, średnicę, rodzaj oraz głębokość zakotwienia kotew. Projektant bierze pod uwagę specyfikę danego budynku, jego lokalizację, kształt dachu i wiele innych czynników, o których za chwilę opowiem. Ignorowanie tych wytycznych na rzecz "standardowych" zaleceń to prosta droga do problemów. Zawsze powtarzam: trzymajmy się projektu!
Kiedy standardowy rozstaw kotew nie wystarcza? Kluczowe czynniki
Jak wspomniałem, standardowy rozstaw kotew to tylko punkt wyjścia. Istnieje wiele czynników, które mogą wymusić jego zagęszczenie lub zmianę średnicy kotew. Ich analiza jest niezbędna dla bezpieczeństwa konstrukcji i to właśnie one są podstawą do obliczeń projektanta.
Strefa wiatrowa Twojej działki: jak sprawdzić i co ona oznacza dla kotwienia?
Polska jest podzielona na kilka stref obciążenia wiatrem, a każda z nich charakteryzuje się inną prędkością i siłą wiatru. Największe obciążenia występują zazwyczaj w strefach górskich oraz w pasie nadmorskim. Jeśli Państwa działka znajduje się w strefie o podwyższonym obciążeniu wiatrem, projektant z pewnością uwzględni to w projekcie, co najczęściej oznacza konieczność gęstszego kotwienia murłaty. Warto sprawdzić, w jakiej strefie wiatrowej leży Państwa nieruchomość to podstawowa informacja, która ma bezpośrednie przełożenie na bezpieczeństwo dachu.
Geometria dachu: czy stromy i duży dach wymaga gęstszego mocowania?
Kształt i nachylenie dachu mają ogromne znaczenie. Dachy o dużej powierzchni i stromym nachyleniu są znacznie bardziej narażone na działanie sił ssących wiatru, które próbują "oderwać" dach od konstrukcji budynku. W takich przypadkach, aby zapewnić odpowiednią odporność na te siły, konieczne jest zwiększenie gęstości kotwienia. Dachy płaskie również mają swoją specyfikę, ale to właśnie te strome i rozłożyste wymagają szczególnej uwagi.
Ciężar pokrycia dachowego a siły działające na murłatę
Rodzaj pokrycia dachowego wpływa na obciążenia stałe działające na murłatę. Ciężkie pokrycia, takie jak dachówka ceramiczna czy cementowa, generują znacznie większe obciążenia niż lekkie blachodachówki czy gonty bitumiczne. Chociaż siły te są głównie pionowe, ich wielkość ma wpływ na ogólną stabilność konstrukcji i może wymagać dostosowania projektu mocowania murłaty, zwłaszcza w kontekście kombinacji obciążeń (wiatr + ciężar).

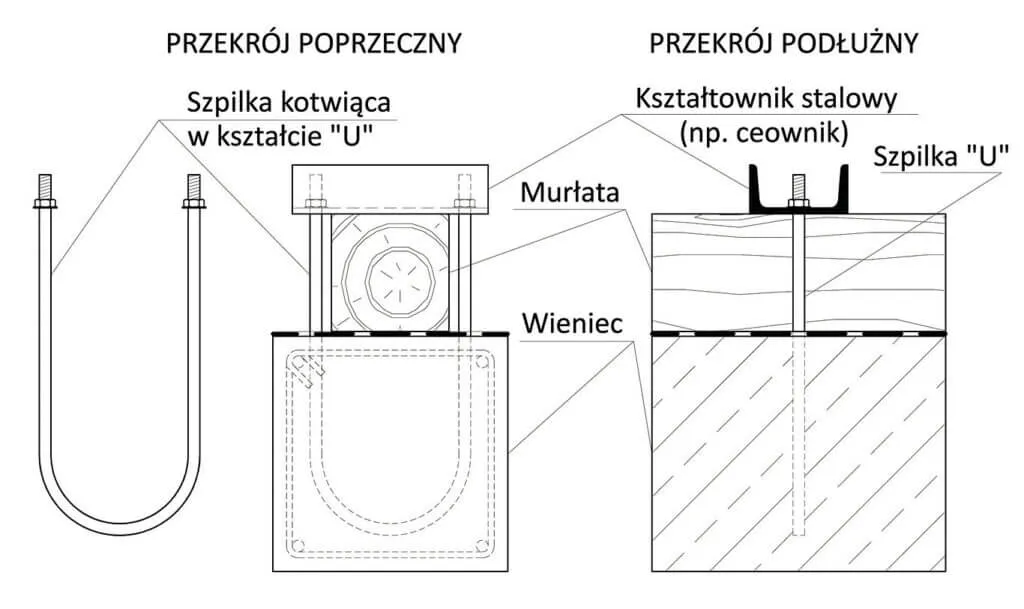

Wymiary wieńca i murłaty: jak zachować bezpieczne odległości od krawędzi?
Wymiary samego wieńca żelbetowego oraz przekrój murłaty również są istotne. Kotwy powinny być rozmieszczone w osi murłaty, a co najważniejsze z zachowaniem minimalnych odległości od jej krawędzi oraz krawędzi wieńca. Zbyt bliskie umieszczenie kotwy przy krawędzi wieńca może prowadzić do jego pęknięcia i osłabienia całej konstrukcji. Projektant zawsze określa te odległości, aby nie osłabić betonu i zapewnić pełną nośność kotwy.

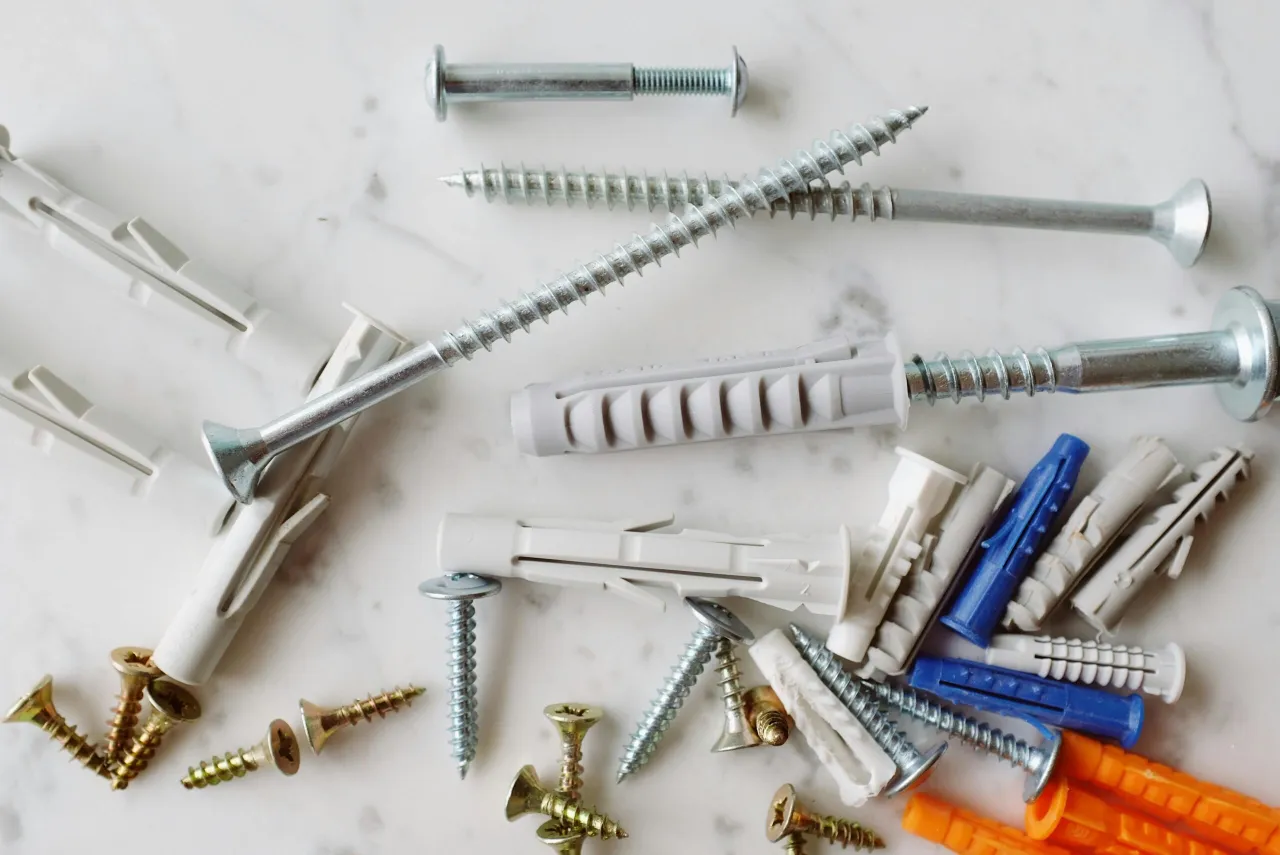

Wybór kotew do murłaty: mechaniczne czy chemiczne i co to zmienia?
Wybór odpowiedniego typu kotwy to kolejny kluczowy element, który wpływa na nośność mocowania, sposób montażu, a nawet na możliwość rozmieszczenia kotew. Na rynku dostępne są dwa główne typy, każdy z nich ma swoje zalety i zastosowania.
Kotwy mechaniczne (szpilki): kiedy klasyczne rozwiązanie wciąż się sprawdza?
Kotwy mechaniczne, często nazywane po prostu szpilkami gwintowanymi, to tradycyjne i wciąż bardzo popularne rozwiązanie. Ich montaż polega na wywierceniu otworu w wieńcu, a następnie osadzeniu w nim szpilki, która poprzez mechaniczne rozparcie (najczęściej za pomocą nakrętki) zakleszcza się w betonie. Są proste w montażu i stosunkowo niedrogie. Najczęściej stosowane średnice to M12, M14 i M16. Sprawdzają się doskonale w przypadku nowych, solidnych wieńców żelbetowych, gdzie nie ma obaw o pęknięcia betonu spowodowane naprężeniami rozporowymi.
Kotwy chemiczne (wklejane): kiedy warto w nie zainwestować dla większej nośności?
Kotwy chemiczne to pręty gwintowane osadzane w otworze za pomocą specjalnej żywicy iniekcyjnej. Ich główną zaletą jest bardzo wysoka nośność oraz fakt, że nie wywołują naprężeń rozporowych w betonie. Dzięki temu mogą być montowane bliżej krawędzi wieńca bez ryzyka jego uszkodzenia. Są idealnym rozwiązaniem w przypadku starych lub słabszych wieńców, gdzie mechaniczne rozparcie mogłoby być ryzykowne. Choć ich montaż wymaga większej precyzji i dokładności (zwłaszcza w kwestii czyszczenia otworów), to inwestycja w kotwy chemiczne często się opłaca, zapewniając niezrównaną wytrzymałość.
Jaka średnica kotew do murłaty (M12, M14, M16) będzie optymalna?
Średnica kotwy jest bezpośrednio związana z jej nośnością i zawsze musi być określona w projekcie konstrukcyjnym. Najczęściej spotykane średnice to M12, M14 i M16. Generalnie, im większa średnica, tym większa nośność kotwy. W większości domów jednorodzinnych kotwy M12 lub M14 są wystarczające, jednak w przypadku dużych dachów, wysokich obciążeń wiatrem lub specyficznych rozwiązań konstrukcyjnych, projektant może zalecić użycie kotew M16. Zawsze kierujmy się wytycznymi z projektu to jedyna gwarancja, że mocowanie będzie odpowiednie do przewidywanych obciążeń.
Prawidłowy montaż kotew murłaty: przewodnik krok po kroku
Nawet najlepsza kotwa, o idealnie dobranej średnicy i rozstawie, nie spełni swojej funkcji, jeśli nie zostanie poprawnie zamontowana. Każdy etap montażu jest kluczowy dla trwałości i bezpieczeństwa całej konstrukcji. Pamiętajmy, że tutaj precyzja jest na wagę złota.
Precyzyjne trasowanie: jak idealnie wyznaczyć punkty montażu?
Pierwszym krokiem jest dokładne wyznaczenie miejsc wiercenia otworów. To zadanie wymaga staranności. Należy uwzględnić rozstaw kotew określony w projekcie, a także zachować minimalne odległości od krawędzi wieńca i murłaty. Zazwyczaj kotwy umieszcza się w osi murłaty, a ich odległość od osi krokwi powinna wynosić do 20-30 cm. Trasowanie najlepiej wykonać za pomocą miary, poziomicy i ołówka, upewniając się, że wszystkie punkty są dokładnie zaznaczone i zgodne z projektem.
Wiercenie otworów: klucz do stabilnego osadzenia kotwy
Wiercenie otworów to etap, który decyduje o stabilności osadzenia kotwy. Należy użyć wiertła o odpowiedniej średnicy, zgodnej z zaleceniami producenta kotwy (zazwyczaj podanej w Krajowej Ocenie Technicznej KOT lub Europejskiej Ocenie Technicznej ETA). Głębokość wiercenia również jest krytyczna musi być zgodna z wytycznymi producenta, aby zapewnić pełną nośność. Wiercenie powinno odbywać się prostopadle do powierzchni wieńca, z zachowaniem czystości otworu, szczególnie w przypadku kotew chemicznych.
Montaż kotwy mechanicznej vs. aplikacja kotwy chemicznej
| Kotwy mechaniczne | Kotwy chemiczne |
|---|---|
| Po wywierceniu otworu, należy go oczyścić z pyłu. | Kluczowe jest bardzo dokładne czyszczenie otworu! Należy usunąć cały pył i luźne cząstki za pomocą szczotki i pompki lub sprężonego powietrza. |
| Osadzić szpilkę gwintowaną w otworze. | Aplikować żywicę iniekcyjną od dna otworu, wypełniając go w około 2/3 objętości. |
| Dokręcić nakrętkę z odpowiednim momentem obrotowym, co spowoduje rozparcie kotwy w betonie. | Osadzić pręt gwintowany, obracając go, aby żywica dokładnie wypełniła przestrzeń. |
| Upewnić się, że kotwa jest stabilnie zamocowana. | Przestrzegać czasu wiązania żywicy, podanego przez producenta, zanim zacznie się obciążać kotwę. |
Prawidłowe dokręcanie nakrętek: z jaką siłą i dlaczego to ważne?
Po osadzeniu kotwy, niezależnie od jej typu, należy prawidłowo dokręcić nakrętki. W przypadku kotew mechanicznych, dokręcanie powoduje rozparcie i zakleszczenie kotwy w betonie. W obu przypadkach, dokręcanie powinno odbywać się z odpowiednim momentem obrotowym, zgodnie z zaleceniami producenta. Zbyt słabe dokręcenie nie zapewni pełnej nośności, natomiast zbyt mocne może uszkodzić kotwę lub osłabić beton. Użycie klucza dynamometrycznego jest tutaj najlepszą praktyką, gwarantującą optymalne działanie mocowania.
Unikaj tych błędów: najczęstsze pomyłki przy kotwieniu murłaty
W mojej praktyce zawodowej często spotykam się z powtarzającymi się błędami wykonawczymi, które niestety mogą podważyć stabilność konstrukcji dachu i generować dodatkowe koszty. Warto znać te pułapki, aby ich uniknąć.
Błąd #1: Ignorowanie projektu i stosowanie rozstawu "na oko"
To chyba najczęstszy i najbardziej brzemienny w skutkach błąd. Wielu wykonawców, kierując się rutyną lub chęcią oszczędności, ignoruje projekt konstrukcyjny i stosuje rozstaw kotew "na oko" lub według zasady "bo tak się zawsze robiło". Przypominam, że projektant uwzględnia wszystkie obciążenia, strefę wiatrową i specyfikę budynku. Odstępstwa od projektu są niedopuszczalne i mogą prowadzić do poważnych konsekwencji, włącznie z zagrożeniem bezpieczeństwa.
Błąd #2: Umieszczanie kotew zbyt blisko krawędzi lub narożników wieńca
Zbyt bliskie umieszczenie kotew przy krawędziach wieńca, zwłaszcza w przypadku kotew mechanicznych, jest bardzo niebezpieczne. Grozi to pęknięciem betonu, osłabieniem nośności wieńca i w konsekwencji całej konstrukcji. Projekt zawsze określa minimalne odległości od krawędzi, których należy bezwzględnie przestrzegać. W narożnikach i strefach brzegowych dachu, gdzie siły ssące wiatru są największe, często zaleca się zagęszczenie kotew, ale zawsze z zachowaniem bezpiecznych odległości.
Błąd #3: Niedokładne czyszczenie otworów przy kotwach chemicznych
Jak już wspominałem, w przypadku kotew chemicznych, czystość otworu jest absolutnie krytyczna. Brak dokładnego oczyszczenia otworu z pyłu i luźnych cząstek przed aplikacją żywicy drastycznie obniża jej nośność. Żywica nie będzie miała odpowiedniej przyczepności do podłoża, co sprawi, że kotwa będzie nieskuteczna. To niby drobny szczegół, ale ma fundamentalne znaczenie dla wytrzymałości mocowania.
Przeczytaj również: BoxBolt: Cena, montaż, atesty. Jak wybrać i kupić?
Błąd #4: Mocowanie kotew w osi krokwi: mit czy konieczność?
Często spotykam się z przekonaniem, że kotwa musi być idealnie w osi krokwi. To nie do końca prawda. Owszem, kotwa powinna znajdować się w miarę blisko osi krokwi (zwykle do 20-30 cm), aby efektywnie przenosić siły z dachu na murłatę i dalej na wieniec. Jednak ważniejsze jest zachowanie odpowiedniego rozstawu kotew, zgodnego z projektem, oraz bezpiecznych odległości od krawędzi wieńca i murłaty. Idealne zgranie z osią krokwi jest pożądane, ale nie powinno odbywać się kosztem innych, ważniejszych parametrów bezpieczeństwa.
