Koszulka do kotwy chemicznej: Montaż w pustakach bez błędów?

Koszulka do kotwy chemicznej, często nazywana tuleją siatkową, to niepozorny, ale absolutnie kluczowy element, gdy planujemy trwałe i bezpieczne mocowanie w materiałach z pustymi przestrzeniami, takich jak pustaki czy cegła dziurawka. Bez niej żywica chemiczna po prostu rozpłynęłaby się w otworze, nie tworząc stabilnego połączenia. Ten artykuł to kompleksowy poradnik, który przeprowadzi Cię przez wszystkie aspekty stosowania koszulek, od wyboru po montaż, pomagając uniknąć kosztownych błędów.

Dlaczego zwykły kołek nie wystarcza? Rola koszulki w montażu kotwy chemicznej

Kiedy stajemy przed wyzwaniem mocowania czegoś ciężkiego w ścianie z pustaków, często myślimy o tradycyjnych kołkach rozporowych. Niestety, w wielu przypadkach okazują się one niewystarczające. Prawdziwa siła i bezpieczeństwo leżą w kotwach chemicznych, ale i one wymagają odpowiedniego wsparcia w specyficznych materiałach. Bez koszulki (tulei siatkowej) żywica chemiczna, zamiast tworzyć solidne połączenie, po prostu rozpłynęłaby się w pustych przestrzeniach materiału, nie dając żadnej gwarancji nośności.

Kotwa chemiczna w pustaku: zrozumieć problem pustych przestrzeni

Materiały takie jak pustaki ceramiczne, cegła dziurawka, silikaty drążone czy nawet gazobeton charakteryzują się wewnętrznymi komorami i porami. To właśnie te puste przestrzenie stanowią największe wyzwanie dla żywicy chemicznej. Gdybyśmy zaaplikowali żywicę bezpośrednio do takiego otworu, bez żadnego elementu pomocniczego, po prostu wlałaby się ona w te puste komory, zamiast otoczyć pręt i stworzyć solidny czop. Efekt? Brak nośności, ogromne zużycie żywicy i frustracja.

Czym jest koszulka do kotwy chemicznej i jak ratuje Twój montaż?

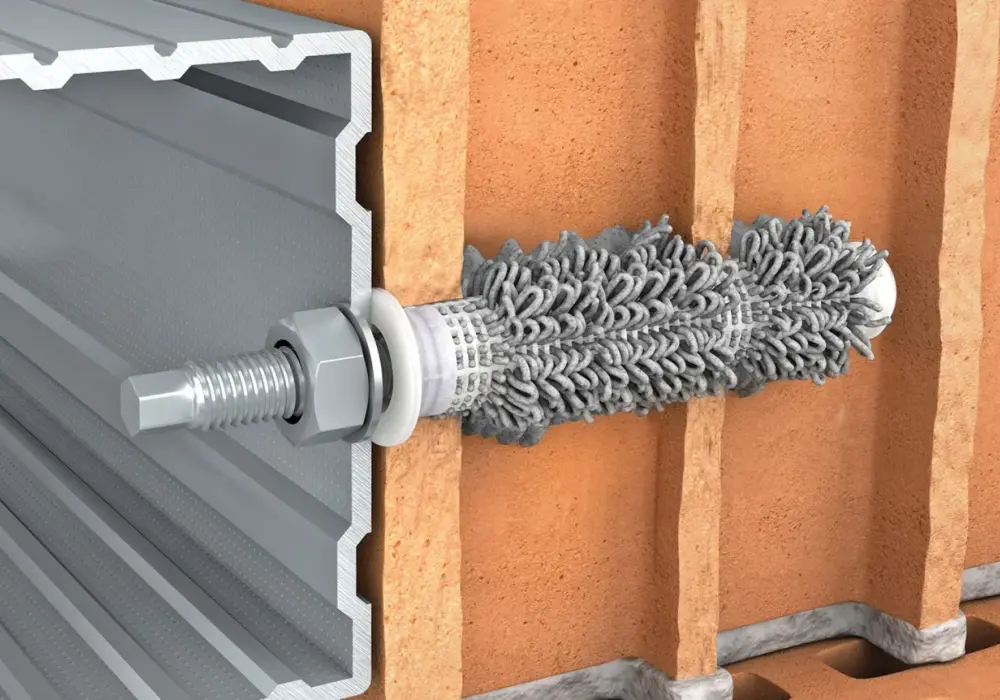

Koszulka do kotwy chemicznej, zwana również tuleją siatkową, to nic innego jak specjalnie zaprojektowana, perforowana rurka, którą umieszcza się w wywierconym otworze. Jej główne zadanie to kontrola i utrzymanie żywicy chemicznej w precyzyjnie określonym miejscu. Siatkowa struktura tulei pozwala żywicy przeniknąć przez perforacje i zakotwić się w ściankach otworu, jednocześnie zapobiegając jej niekontrolowanemu rozpływaniu się w pustych przestrzeniach. W ten sposób żywica tworzy wewnątrz tulei solidny, kształtowy czop, który po utwardzeniu gwarantuje pewne i wytrzymałe zamocowanie pręta gwintowanego.

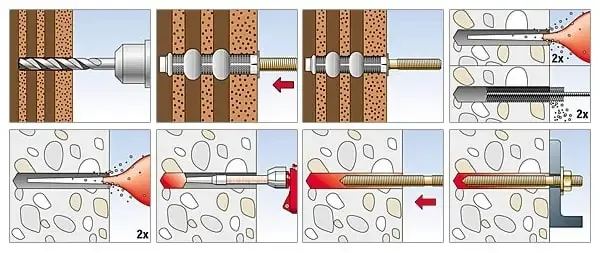

Wizualne porównanie: montaż z tuleją siatkową i bez niej

Wyobraźmy sobie dwie sytuacje. W pierwszej, próbujemy zamocować pręt w pustaku bez tulei siatkowej. Wstrzykujemy żywicę, a ona natychmiast znika w pustych komorach, w najlepszym razie tworząc cienką warstwę na powierzchni otworu. Pręt po włożeniu nie ma się czego trzymać, a całe mocowanie jest niestabilne i niepewne. W drugiej sytuacji, wkładamy tuleję siatkową do otworu. Po wstrzyknięciu żywicy, ta wypełnia tuleję, a jej nadmiar delikatnie wypływa przez perforacje, tworząc solidne połączenie z materiałem podłoża. Po włożeniu pręta, żywica otacza go szczelnie, tworząc stabilny i nośny czop. Różnica jest kolosalna tuleja siatkowa to gwarancja, że kotwa chemiczna spełni swoje zadanie, zapewniając bezpieczeństwo i trwałość mocowania.

Jak wybrać idealną koszulkę? Kluczowe parametry, których nie możesz zignorować

Wybór odpowiedniej koszulki do kotwy chemicznej to podstawa sukcesu całego montażu. Na rynku dostępnych jest wiele rodzajów i rozmiarów, a dopasowanie ich do konkretnego zastosowania wymaga zwrócenia uwagi na kilka kluczowych parametrów. Pamiętaj, że źle dobrana tuleja może zniweczyć cały wysiłek i zasoby.

Tuleja plastikowa (nylonowa) vs metalowa: kiedy która ma sens?

• Tuleje plastikowe (nylonowe): Są najczęściej spotykane i najbardziej uniwersalne. Wykonane z trwałego nylonu, doskonale sprawdzają się w większości typowych zastosowań w podłożach otworowych, takich jak montaż markiz, balustrad, bram czy lekkich konstrukcji. Ich zaletą jest elastyczność i łatwość montażu. Są ekonomiczne i dostępne w szerokiej gamie średnic i długości, dopasowanych do różnych rozmiarów prętów gwintowanych.
• Tuleje metalowe (stalowe): Te tuleje są znacznie sztywniejsze i bardziej wytrzymałe. Stosuje się je w sytuacjach, gdzie wymagana jest podwyższona odporność na ogień (np. w systemach przeciwpożarowych) lub gdy projekt przewiduje wyższe parametry nośności, na przykład przy mocowaniu ciężkich konstrukcji stalowych. Ich wyższa cena jest uzasadniona specjalistycznymi właściwościami i zwiększoną trwałością w ekstremalnych warunkach.

Średnica i długość: jak dopasować wymiary koszulki do pręta i otworu?

1. Średnica otworu montażowego: To pierwszy i najważniejszy parametr. Średnica otworu musi być idealnie dopasowana do zewnętrznej średnicy tulei siatkowej. Zbyt mały otwór uniemożliwi włożenie tulei, zbyt duży spowoduje, że żywica będzie wypływać, a mocowanie straci stabilność. Zazwyczaj producenci podają zalecane średnice wiertła dla danej tulei.
2. Średnica pręta gwintowanego: Tuleja musi umożliwiać swobodne wprowadzenie pręta gwintowanego, jednocześnie zapewniając minimalną przestrzeń na żywicę. Z reguły, dla pręta M8 stosuje się tuleję o średnicy około 15 mm, dla pręta M10 około 16 mm, a dla pręta M12 około 20 mm. Zawsze należy sprawdzić zalecenia producenta konkretnej tulei i żywicy.
3. Głębokość kotwienia: Długość tulei siatkowej musi być równa lub nieco większa od projektowanej głębokości zakotwienia pręta. To gwarantuje, że żywica otoczy pręt na całej jego długości wewnątrz tulei, zapewniając maksymalną nośność. Zbyt krótka tuleja może skutkować niewystarczającą siłą mocowania.

Czy do każdego pustaka pasuje ta sama tuleja? Znaczenie rodzaju podłoża

Nie, nie do każdego pustaka pasuje ta sama tuleja. Rodzaj podłoża ma znaczenie, ponieważ wpływa na to, jak żywica będzie się w nim zakotwiać. Różne materiały otworowe mają odmienną gęstość, strukturę komór i porowatość. Producenci tulei optymalizują strukturę siatki pod kątem tych różnic. Na przykład, do materiałów o drobniejszych porach może być potrzebna tuleja z gęstszą siatką, aby żywica nie wnikała zbyt głęboko, tworząc zwarty czop. Zawsze warto sprawdzić w karcie technicznej produktu, do jakich materiałów jest dedykowana dana tuleja.

Tuleje docinane na metry: kiedy warto rozważyć to rozwiązanie?

Tuleje docinane na metry to bardzo praktyczne i ekonomiczne rozwiązanie, szczególnie w przypadku niestandardowych głębokości kotwienia lub gdy potrzebujemy dużej ilości tulei o różnych długościach. Zamiast kupować wiele pojedynczych tulei o stałych rozmiarach, możemy nabyć długi, metrowy rękaw siatkowy i dociąć go na wymiar za pomocą nożyczek lub noża. Jest to szczególnie korzystne przy większych projektach, gdzie elastyczność i możliwość optymalizacji zużycia materiału przekładają się na realne oszczędności. Ja osobiście często korzystam z nich na budowie, kiedy mam do czynienia z różnymi grubościami ścian czy nietypowymi wymaganiami projektowymi.

Montaż krok po kroku: instrukcja, z którą unikniesz kosztownych błędów

Prawidłowy montaż kotwy chemicznej z użyciem tulei siatkowej to klucz do jej trwałości i bezpieczeństwa. Nawet najlepsze produkty nie spełnią swojej funkcji, jeśli zostaną zamontowane niezgodnie z instrukcją. Oto szczegółowy przewodnik, który pomoże Ci uniknąć typowych błędów.

Krok 1: Wiercenie i dlaczego idealne oczyszczenie otworu to 90% sukcesu

Zacznij od wywiercenia otworu o odpowiedniej średnicy i głębokości, zgodnie z zaleceniami producenta tulei i kotwy. Użyj wiertarki udarowej, jeśli podłoże tego wymaga. Po wywierceniu, idealne oczyszczenie otworu jest absolutnie kluczowe. Pył i resztki urobku drastycznie obniżają przyczepność żywicy do ścianek otworu, co bezpośrednio przekłada się na mniejszą nośność kotwy. Użyj szczotki drucianej do czyszczenia otworów, a następnie przedmuchaj otwór sprężonym powietrzem (najlepiej specjalną pompką lub kompresorem). Powtórz te czynności kilkukrotnie, aż z otworu nie będzie wydobywał się żaden pył. To jest ten moment, w którym naprawdę decydujesz o trwałości mocowania.

Krok 2: Prawidłowe osadzenie tulei siatkowej w otworze

Po dokładnym oczyszczeniu otworu, delikatnie, ale stanowczo wciśnij tuleję siatkową do otworu. Upewnij się, że tuleja jest osadzona równo i stabilnie, a jej kołnierz opiera się o powierzchnię ściany. W przypadku tulei bez kołnierza, upewnij się, że jest ona wpuszczona na odpowiednią głębokość. Nie używaj nadmiernej siły, aby nie uszkodzić tulei.

Krok 3: Aplikacja żywicy: od której strony zacząć i kiedy przestać?

Przygotuj żywicę chemiczną zgodnie z instrukcją producenta (np. zamontuj odpowiednią dyszę mieszającą). Pierwsze kilka centymetrów żywicy z tuby zawsze należy odrzucić, ponieważ może nie być prawidłowo wymieszana. Następnie, aplikuj żywicę do tulei siatkowej, zaczynając od dna otworu. Wypełnij tuleję w 100%, powoli wycofując dyszę. Ważne jest, aby żywica wypełniła całą przestrzeń wewnątrz tulei. Nie martw się, jeśli pojawi się niewielki nadmiar zostanie on wyciśnięty podczas wprowadzania pręta.

Krok 4: Wprowadzanie pręta gwintowanego: technika, która gwarantuje pewne mocowanie

Natychmiast po aplikacji żywicy, wprowadź pręt gwintowany do wypełnionej tulei, obracając go powoli. Obracanie pręta podczas wprowadzania pomaga równomiernie rozprowadzić żywicę i usunąć ewentualne pęcherzyki powietrza. Wprowadzaj pręt aż do momentu, gdy osiągnie on projektowaną głębokość zakotwienia. Nadmiar żywicy powinien wypłynąć na zewnątrz otworu, co jest dobrym znakiem, że tuleja została prawidłowo wypełniona. Teraz pozostaje tylko poczekać, aż żywica utwardzi się zgodnie z czasem podanym przez producenta (zależnym od temperatury).

Najczęstsze pułapki i problemy przy stosowaniu tulei siatkowych

Nawet doświadczonym fachowcom zdarzają się błędy, zwłaszcza gdy pracują w pośpiechu lub z nowymi materiałami. Znajomość najczęstszych problemów związanych z tulejami siatkowymi pozwoli Ci ich uniknąć i zapewni bezproblemowy montaż.

„Moja żywica wypływa!”: analiza najczęstszych przyczyn

• Zbyt duża średnica tulei w stosunku do otworu: To najczęstsza przyczyna. Jeśli otwór jest zbyt duży, żywica łatwo ucieka między tuleją a ściankami otworu, zamiast tworzyć solidny czop. Zawsze dokładnie dobieraj średnicę wiertła.
• Zbyt rzadka konsystencja żywicy: Niektóre żywice, zwłaszcza te przeznaczone do innych zastosowań, mogą mieć zbyt rzadką konsystencję do efektywnego użycia z tulejami siatkowymi w pustakach. Zawsze używaj żywic dedykowanych do kotwienia chemicznego w podłożach otworowych.
• Uszkodzona tuleja siatkowa: Czasami tuleja może zostać uszkodzona podczas transportu lub nieprawidłowego montażu. Sprawdź, czy nie ma pęknięć czy dużych deformacji, które mogłyby pozwolić żywicy na ucieczkę.
• Niewłaściwa technika aplikacji: Zbyt szybkie wstrzykiwanie żywicy lub brak rozpoczęcia aplikacji od dna otworu może prowadzić do niekontrolowanego wypływu.

Pręt nie trzyma się w osi: rola kołnierza i korka centrującego

Problem z utrzymaniem pręta gwintowanego w osi otworu jest dość powszechny, zwłaszcza przy dłuższych prętach. Wiele tulei siatkowych wyposażonych jest w kołnierz centrujący, który opiera się o powierzchnię ściany i pomaga utrzymać pręt w pionie. Coraz częściej na rynku pojawiają się również tuleje z tzw. korkiem centrującym (zaślepką). Ten element, umieszczony na dnie tulei, ma otwór idealnie dopasowany do średnicy pręta. Nie tylko stabilizuje on pręt w osi, ale również zapobiega wypływaniu żywicy przed włożeniem pręta, co jest bardzo praktycznym udogodnieniem.

Czy koszulka jest potrzebna do betonu komórkowego (gazobetonu)? Wyjaśniamy wątpliwości

To często zadawane pytanie. Chociaż beton komórkowy (gazobeton) nie ma tak dużych pustych przestrzeni jak pustaki ceramiczne, to jednak jest materiałem bardzo porowatym. Żywica chemiczna, zaaplikowana bezpośrednio, może wnikać zbyt głęboko w strukturę materiału, co może skutkować zwiększonym zużyciem żywicy i brakiem utworzenia zwartego, nośnego czopa. Dlatego zdecydowanie zaleca się stosowanie koszulki siatkowej również w betonie komórkowym. Tuleja w tym przypadku pełni rolę "ogranicznika", który pozwala żywicy stworzyć solidny czop o odpowiedniej geometrii, zwiększając tym samym nośność i pewność mocowania.

Przegląd rozwiązań rynkowych: na co zwracać uwagę przy zakupie

Rynek kotew chemicznych i akcesoriów jest bardzo dynamiczny. Warto być świadomym dostępnych rozwiązań i wiedzieć, na co zwracać uwagę, aby dokonać najlepszego wyboru, zarówno pod kątem technicznym, jak i ekonomicznym.

Systemy certyfikowane (ETA): dlaczego warto dopłacić za pewność?

W profesjonalnym budownictwie, a zwłaszcza w przypadku konstrukcji, gdzie bezpieczeństwo jest priorytetem, wybieranie kompletnych systemów kotwienia posiadających certyfikaty i aprobaty techniczne (ETA European Technical Assessment) jest absolutnie kluczowe. Certyfikat ETA oznacza, że cały system czyli żywica, tuleje i pręty został przetestowany i spełnia rygorystyczne normy europejskie. Gwarantuje to, że poszczególne komponenty są ze sobą kompatybilne i zapewniają deklarowane parametry nośności. Warto dopłacić za taką pewność, ponieważ w przypadku awarii koszty mogą być wielokrotnie wyższe niż oszczędności na tańszych, niesprawdzonych produktach. Wiodący producenci, tacy jak Fischer, Rawlplug czy Soudal, oferują takie certyfikowane rozwiązania.

Przeczytaj również: Kotwa chemiczna z koszykiem: Montaż krok po kroku w pustakach

Innowacje, które ułatwiają pracę: tuleje minimalizujące zużycie żywicy

Producenci nieustannie pracują nad udoskonaleniem swoich produktów. Jedną z ciekawszych innowacji są tuleje zoptymalizowane pod kątem minimalizacji zużycia żywicy chemicznej. Dzięki specjalnej konstrukcji siatki i wewnętrznym przegrodom, takie tuleje pozwalają na efektywne wykorzystanie żywicy, ograniczając jej niepotrzebne rozpływanie się. Przekłada się to na realne oszczędności, zwłaszcza przy dużych projektach, gdzie zużycie żywicy jest znaczące. Dodatkowo, takie rozwiązania często ułatwiają sam proces aplikacji, czyniąc go szybszym i bardziej precyzyjnym. Zawsze warto poszukać takich innowacyjnych produktów, które mogą usprawnić Twoją pracę i obniżyć koszty.
