W instalacji elektrycznej barwy izolacji nie są ozdobą, tylko prostym językiem bezpieczeństwa. Gdy rozumiem, co oznaczają, szybciej oceniam stan obwodu, łatwiej czytam rozdzielnicę i rzadziej popełniam kosztowny błąd przy modernizacji. Ten tekst porządkuje kolory kabli i przewodów, pokazuje ich znaczenie w polskich instalacjach oraz wyjaśnia, kiedy sam kolor przestaje być wiarygodną wskazówką.
Najkrótsza mapa barw, która pomaga uniknąć pomyłek przy instalacji
- Niebieski zwykle oznacza przewód neutralny N, a żółto-zielony przewód ochronny PE.
- Brązowy, czarny i szary to najczęściej żyły fazowe L w instalacjach AC.
- Przewód PEN łączy funkcję ochronną i neutralną, ale wymaga szczególnej ostrożności.
- W starszych instalacjach nie wolno ufać wyłącznie kolorowi izolacji.
- Przed pracą trzeba potwierdzić brak napięcia i sprawdzić połączenia pomiarowo, nie „na oko”.
Jak czytać oznaczenia żył w nowoczesnej instalacji
W nowoczesnej instalacji kolor mówi o funkcji żyły, a nie o jej wyglądzie. Najprościej: L przenosi napięcie robocze, N jest przewodem neutralnym, PE odpowiada za ochronę przeciwporażeniową, a PEN łączy funkcję ochronną i neutralną tylko tam, gdzie układ sieci na to pozwala. Ja traktuję tę hierarchię jako punkt wyjścia, bo bez niej łatwo pomylić przewód roboczy z ochronnym.
W polskich domach i mieszkaniach dominuje zasilanie jednofazowe 230 V, a w wielu budynkach spotyka się też układ trójfazowy 400 V. To ważne, bo przy trzech fazach barwy pomagają rozróżnić nie tylko funkcję żyły, ale również kolejność faz. Kiedy już to uporządkuję, łatwiej mi przejść do konkretnych kolorów i ich praktycznego znaczenia.

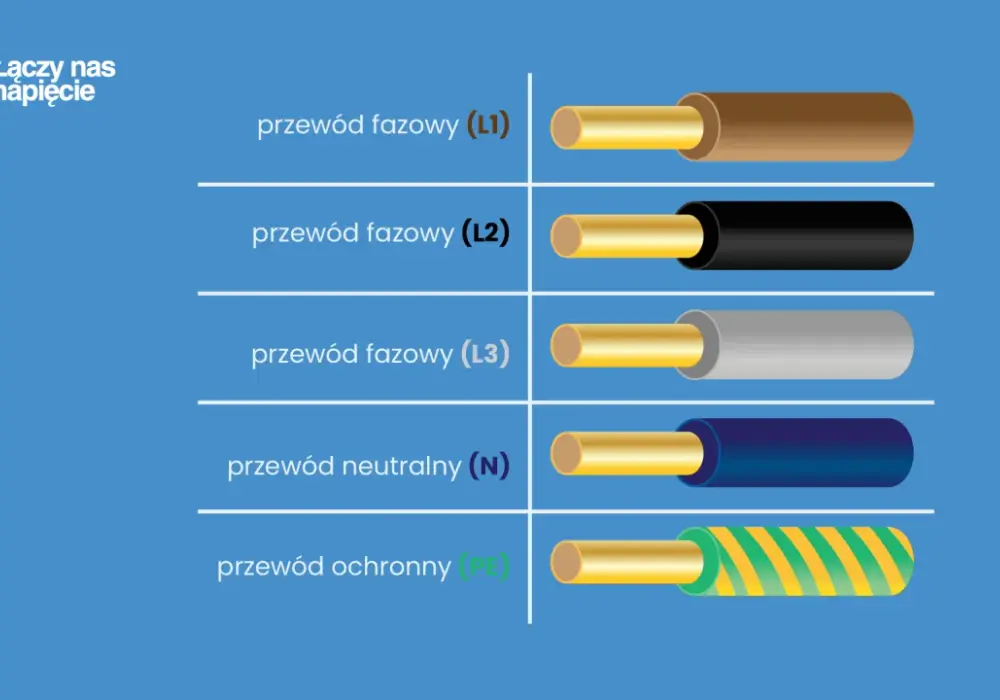

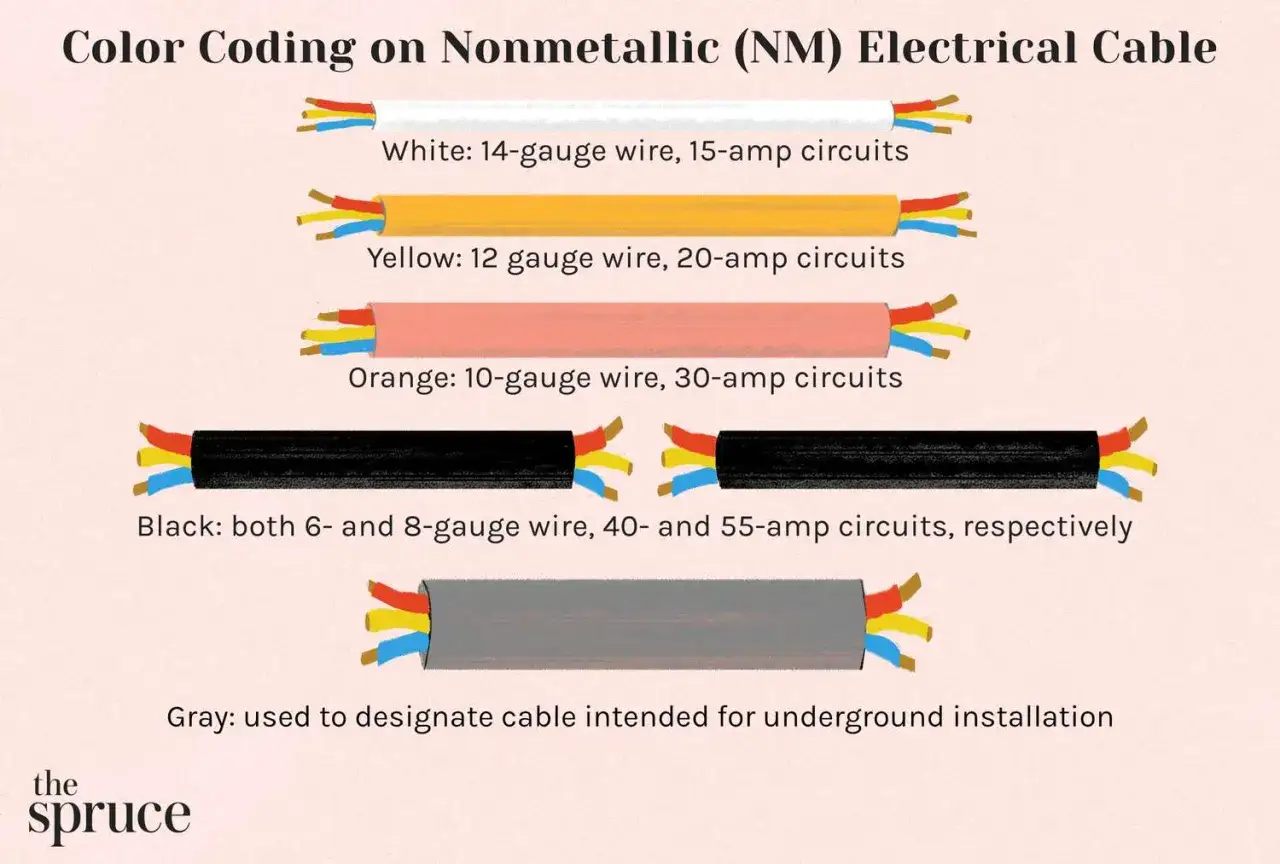

Barwy przewodów, które spotkasz najczęściej
W polskich instalacjach najczęściej spotkasz układ zgodny z harmonizowanym standardem PN-HD 308 S2. W praktyce oznacza to, że kolor izolacji jest przypisany do funkcji żyły, a nie do producenta kabla.
| Kolor izolacji | Funkcja | Najczęstsze zastosowanie | Na co uważać |
|---|---|---|---|
| Brązowy | L, czyli przewód fazowy | Jedna z faz w obwodzie jednofazowym lub L1 w trójfazowym | Nie wolno traktować go jak przewodu neutralnego ani ochronnego |
| Czarny | L, czyli przewód fazowy | L2 w instalacji trójfazowej albo żyła fazowa w niektórych przewodach wielożyłowych | Sam kolor nie mówi, czy to „pierwsza” czy „druga” faza bez schematu |
| Szary | L, czyli przewód fazowy | L3 w układzie trójfazowym | Nie należy go mylić z niebieskim, nawet jeśli w puszce wygląda „neutralnie” |
| Niebieski | N, czyli przewód neutralny | Obwody jednofazowe i trójfazowe | To barwa zarezerwowana dla N, więc nie powinno się jej używać przypadkowo do innych funkcji |
| Żółto-zielony | PE, czyli przewód ochronny | Ochrona przeciwporażeniowa we wszystkich typowych obwodach odbiorczych | To przewód ochronny, nie roboczy; nie powinien przewodzić prądu w normalnej pracy |
| Żółto-zielony z niebieskim oznaczeniem końców | PEN | Układy, w których łączy się funkcję ochronną i neutralną | Wymaga poprawnego oznaczenia i szczególnej ostrożności przy rozdziale na PE i N |
W instalacji jednofazowej najczęściej widzę brązowy jako fazę, ale w przewodach wielożyłowych dopuszczalne są też czarny i szary. W trójfazie kolejność jest już czytelna: brązowy, czarny, szary. Niebieski pozostaje neutralny, a żółto-zielony ochronny.
Przeczytaj również: Układ TN-C i przewód PEN - Jak bezpiecznie wykonać rozdział?
Co z prądem stałym
W obwodach stałoprądowych, na przykład w automatyce, zasilaczach czy części systemów fotowoltaicznych, kolor nie zawsze wystarcza do jednoznacznej identyfikacji. Tam znaczenie ma również biegunowość i opis zacisków, więc ja zawsze patrzę na schemat, a nie tylko na barwę żyły. To właśnie dlatego starsze i nietypowe obwody potrafią być bardziej zdradliwe niż świeżo wykonana rozdzielnica.
Gdy znam już podstawowy układ barw, najważniejsze staje się rozpoznanie sytuacji, w których kolor może wprowadzić w błąd. I właśnie tam zaczynają się problemy w starszych instalacjach.
Dlaczego w starych instalacjach nie wolno ufać samemu kolorowi
W budynkach modernizowanych po kilka razy ten sam przewód mógł zmieniać funkcję razem z remontem. Zdarza się, że niebieski nie jest neutralny, zielono-zielony został wykorzystany niezgodnie z przeznaczeniem, a część żył ma oznaczenia z różnych epok. Z zewnątrz wszystko wygląda porządnie, ale bez pomiaru nie wiesz, co naprawdę dzieje się w puszce.
- Pętle połączeń i dorabiane przedłużenia często mieszają stare i nowe standardy.
- W osprzęcie po remoncie ktoś mógł przepiąć żyły, nie zmieniając ich oznaczeń.
- Taśma izolacyjna nie zastępuje trwałego, fabrycznego oznaczenia.
- Przewód wykorzystany jako „wolna żyła” może dziś pełnić zupełnie inną funkcję niż sugeruje kolor.
W praktyce traktuję barwę jako trop, a nie dowód. Jeśli instalacja ma historię, najpierw ją weryfikuję, dopiero potem podejmuję decyzję o podłączeniu. To prowadzi prosto do najczęstszych błędów, które widuję przy remontach.
Najczęstsze pomyłki przy remoncie i wymianie osprzętu
Przy pracy z instalacją najwięcej szkód robi nie sama pomyłka, tylko przekonanie, że „jakoś będzie”. Najczęściej widzę kilka powtarzalnych błędów:
- Używanie niebieskiego jako fazy bez trwałego i jednoznacznego oznaczenia.
- Traktowanie żółto-zielonego jak zwykłego przewodu roboczego.
- Łączenie PEN jak standardowego N, bez uwzględnienia jego funkcji ochronnej.
- Brak sprawdzenia napięcia przed otwarciem puszki lub rozdzielnicy.
- Ocenianie przewodu wyłącznie po kolorze, bez wglądu w schemat i pomiary.
Każdy z tych błędów jest groźny z innego powodu, ale efekt bywa podobny: późniejszy serwis staje się nieczytelny, a instalacja traci przewidywalność. Dlatego przed podłączeniem zawsze robię krótką procedurę sprawdzenia.
Jak sprawdzić przewody przed podłączeniem
- Wyłącz właściwy obwód i zabezpiecz się przed przypadkowym załączeniem zasilania.
- Potwierdź brak napięcia dwubiegunowym testerem, a nie samym próbówką czy „na skróty”.
- Sprawdź, czy w puszce nie ma obcego zasilania z innego obwodu.
- Oznacz żyły przed odłączeniem, najlepiej zdjęciem i prostym opisem.
- Po montażu zweryfikuj ciągłość PE oraz poprawność połączeń roboczych.
Jeśli mam wątpliwości, nie opieram się na narzędziu używanym byle jak, tylko na jednoznacznym potwierdzeniu braku napięcia. W instalacji elektrycznej to robi różnicę między ostrożnością a zgadywaniem. Po zakończeniu prac warto jeszcze sprawdzić ciągłość przewodu ochronnego i działanie zabezpieczenia różnicowoprądowego, bo to właśnie te elementy domykają pętlę bezpieczeństwa.
Co warto zapamiętać z tej mapy kolorów
Jeżeli miałbym zostawić jedną zasadę, brzmiałaby tak: kolor pomaga, ale nie zastępuje sprawdzenia. W nowej instalacji barwy są uporządkowane i czytelne, lecz w starej albo przerabianej mogą wprowadzić w błąd.
- Niebieski traktuj jako N tylko wtedy, gdy potwierdza to instalacja i pomiar.
- Żółto-zielonego nie używaj do innych funkcji.
- PEN wymaga szczególnej ostrożności i poprawnego oznaczenia.
- Przed każdą pracą w obwodzie potwierdź brak napięcia.
To prosty zestaw reguł, ale właśnie on najczęściej chroni przed błędem, który później kosztuje najwięcej czasu i nerwów. Jeśli chcesz, mogę też przygotować osobny, praktyczny schemat dla gniazdka, lampy i instalacji trójfazowej z opisem żył krok po kroku.
