Bezpieczne gniazdo to nie detal wykończeniowy, tylko element ochrony ludzi i sprzętu. Uziemienie w gniazdku decyduje o tym, co stanie się przy przebiciu na obudowę, jak działa styk ochronny i kiedy instalacja wymaga pilnej kontroli elektryka. Poniżej rozbijam temat na prosty schemat: co robi przewód PE, jak rozpoznać poprawne rozwiązanie i jakie błędy pojawiają się najczęściej podczas remontu.
Najważniejsze informacje o ochronie w gniazdach
- Przewód ochronny PE nie służy do zasilania urządzenia, tylko do odprowadzenia prądu uszkodzeniowego.
- W nowoczesnych instalacjach najczęściej spotyka się układ z osobnym PE i N albo układ TN-C-S po rozdziale PEN.
- Samo to, że w gniazdku jest bolec, nie oznacza jeszcze pełnej ochrony.
- Wyłącznik różnicowoprądowy 30 mA jest ważnym uzupełnieniem, ale nie zastępuje przewodu ochronnego.
- Kolor zielono-żółty oznacza PE, a niebieski przewód neutralny N.
- Po remoncie warto wykonać pomiary ochronne, a nie opierać się wyłącznie na wyglądzie osprzętu.
Jak działa przewód ochronny w domowej instalacji
Ja rozdzielam tu dwa scenariusze: normalną pracę i awarię. W zwykłych warunkach przewód ochronny PE nie powinien przenosić prądu roboczego, bo jego zadaniem jest ochrona metalowych obudów urządzeń, ram opraw i innych dostępnych części przewodzących. Gdy dojdzie do uszkodzenia izolacji i faza dotknie obudowy, PE tworzy drogę o małej impedancji, dzięki czemu zabezpieczenie może szybko odłączyć zasilanie.

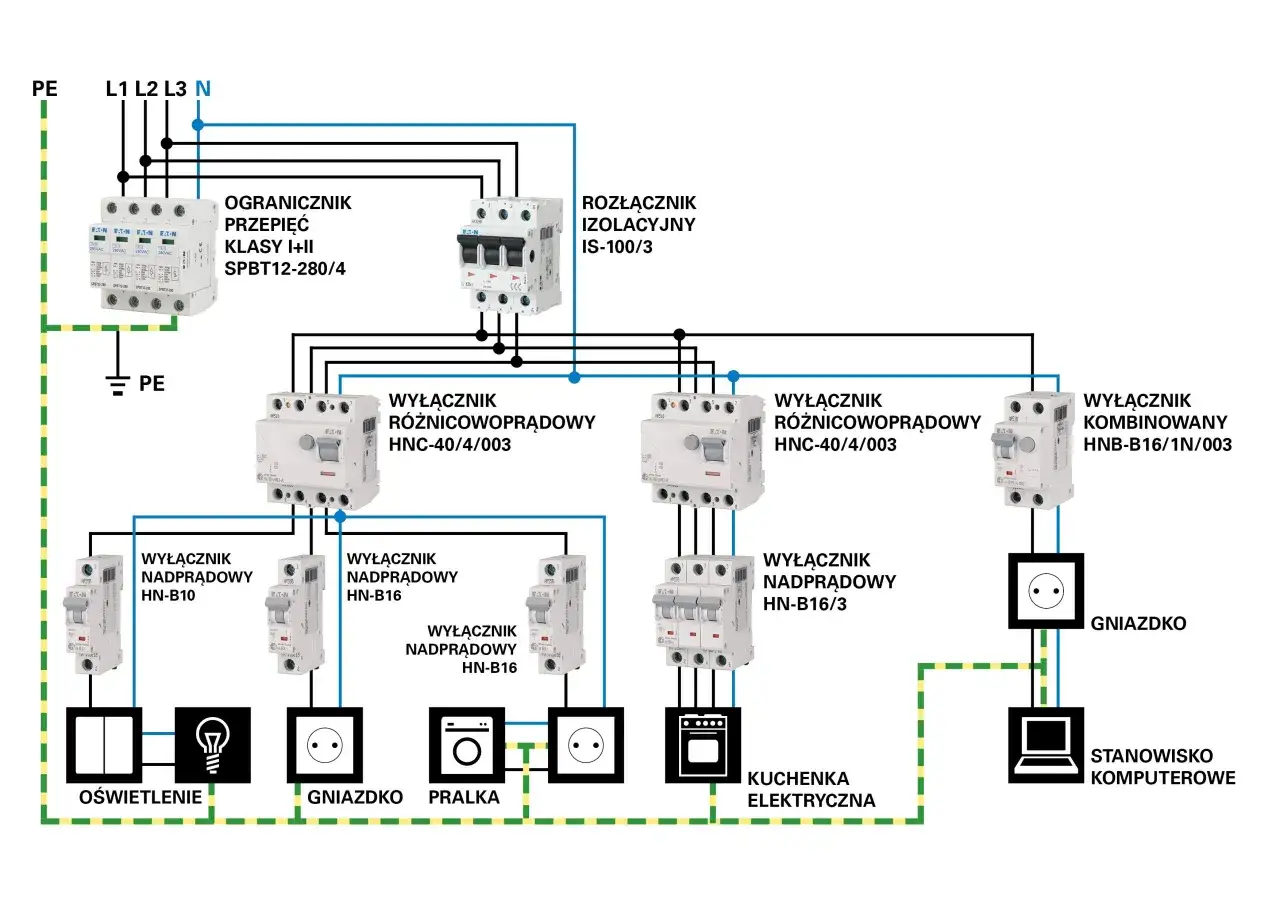

W praktyce to właśnie ten mechanizm chroni przed sytuacją, w której lodówka, pralka albo piekarnik „kopią” przy dotknięciu. Im sprawniejsza droga ochronna, tym mniejsze ryzyko, że obudowa utrzyma niebezpieczne napięcie przez dłuższą chwilę. Właśnie dlatego w instalacji liczy się nie tylko sam bolec w gnieździe, ale cały tor ochrony: przewód PE, połączenie z rozdzielnicą, zabezpieczenie nadprądowe, a bardzo często także RCD.
Najkrócej: PE nie zasila urządzenia, tylko zabezpiecza człowieka w chwili awarii. To różnica fundamentalna, a od niej zależy, czy instalacja działa tak, jak powinna. Skoro to już jasne, można przejść do tego, jak rozróżnić najważniejsze przewody w polskim domu.
Jak rozróżnić PE, N i PEN w praktyce
W remontach i starszych mieszkaniach najwięcej zamieszania robią skróty. PE to przewód ochronny, N to przewód neutralny, a PEN łączy funkcję ochronną i neutralną w jednym przewodzie. W nowych i modernizowanych instalacjach dąży się do rozdzielenia tych funkcji, bo osobny PE daje czytelniejszą i bezpieczniejszą ochronę.
W polskich domach spotyka się najczęściej trzy układy, które warto odróżniać bez zgadywania:
| Element | Rola | Co robi przy awarii | Czego nie zastępuje |
|---|---|---|---|
| PE | Chroni przed porażeniem | Odprowadza prąd uszkodzeniowy do zabezpieczeń | Nie zastępuje N ani uziomu całej instalacji |
| N | Przewodzi prąd roboczy | Stanowi drogę powrotną dla obwodu | Nie wolno go traktować jak przewodu ochronnego |
| PEN | Łączy funkcję ochronną i neutralną | Bywa stosowany w starszych układach TN-C | Nie daje takiej elastyczności jak osobne PE i N |
| RCD | Wykrywa różnicę prądów | Wyłącza obwód zwykle przy 30 mA | Nie zastępuje przewodu ochronnego |
| Uziom | Stanowi odniesienie do ziemi | Wspiera skuteczną ochronę całej instalacji | Nie jest tym samym co pojedynczy bolec w gniazdku |
Warto też pamiętać o kolorach: zielono-żółty to PE, niebieski to N, a przewody fazowe mają zwykle barwy inne niż żółta, zielona i jasnoniebieska. To pomaga przy oględzinach, ale nie daje pełnej pewności, bo instalacja mogła być kiedyś przerabiana. Jeśli widzę stare mieszkanie po kilku remontach, nigdy nie ufam wyłącznie kolorom izolacji.
To prowadzi do ważnej praktycznej kwestii: jak sprawdzić, czy gniazdo rzeczywiście ma działającą ochronę, a nie tylko „udaje” poprawny osprzęt.
Jak sprawdzić, czy gniazdo ma prawidłowy styk ochronny
Na oko da się ocenić tylko część sprawy. Gniazdo z bolcem może wyglądać poprawnie, ale jeśli bolec nie ma połączenia z PE, ochrona jest pozorna. Dlatego przy oględzinach zwracam uwagę na trzy rzeczy: czy w obwodzie widać przewód ochronny, czy osprzęt jest właściwie podłączony i czy instalacja była sprawdzana pomiarowo po montażu.
Przydatne są przede wszystkim te sygnały:
- W puszce są trzy żyły: fazowa, neutralna i ochronna.
- Przewód zielono-żółty jest podłączony do zacisku ochronnego, a nie „zostawiony luzem”.
- Obwód ma opis w rozdzielnicy i zabezpieczenie dopasowane do przekroju przewodów.
- W rozdzielnicy jest RCD, który chroni obwody gniazdowe, zwłaszcza w kuchni, łazience i strefach narażonych na wilgoć.
Jeżeli chcesz ocenić instalację bez rozbierania gniazda, sens ma tylko prosty tester gniazdowy albo pomiar wykonany przez elektryka. Sam wygląd bolca, adaptery „z bolcem” i przypadkowe przejściówki nie są dowodem bezpieczeństwa. W praktyce najwięcej mówi pomiar ciągłości przewodu ochronnego, impedancji pętli zwarcia i test działania RCD. To właśnie te badania pokazują, czy zabezpieczenie odłączy zasilanie wystarczająco szybko.
Jeśli chcesz przyjąć jedną zasadę, zapamiętaj tę: gniazdo ma chronić wtedy, gdy coś pójdzie nie tak, a nie tylko wyglądać poprawnie. Z tego powodu najgroźniejsze są błędy, których nie widać od razu. I właśnie one zasługują na osobną sekcję.
Najczęstsze błędy, które psują bezpieczeństwo
Z mojego doświadczenia problemem rzadko jest samo gniazdo. Najczęściej psuje je fragment instalacji ukryty w ścianie, rozdzielnica albo nieprawidłowa przeróbka wykonana przy okazji remontu. W budownictwie mieszkaniowym widzę powtarzalny zestaw błędów, które na pierwszy rzut oka wydają się drobiazgiem, a w praktyce potrafią znieść ochronę przeciwporażeniową.
- Podłączenie bolca tylko „dla wyglądu”, bez realnego połączenia z PE.
- Mostkowanie przewodów w sposób niezgodny z układem instalacji.
- Luźne zaciski i słaby styk, który grzeje się pod obciążeniem.
- Stare przedłużacze i rozgałęźniki bez ochrony, używane jako stałe rozwiązanie.
- Łączenie nowego osprzętu z starą, dwużyłową instalacją bez sprawdzenia stanu przewodów.
- Brak pomiarów po wymianie gniazd, zwłaszcza w kuchni i łazience.
Do tego dochodzi objaw, którego nie wolno ignorować: lekkie „mrowienie” metalowej obudowy urządzenia. To nie jest normalne zjawisko, tylko sygnał, że coś w ochronie nie działa tak, jak powinno. W takiej sytuacji nie testuję dalej instalacji metodą prób i błędów, tylko odłączam sprzęt i proszę o sprawdzenie układu przez elektryka.
Te błędy pokazują, że sama wymiana osprzętu często nie rozwiązuje problemu. W wielu mieszkaniach gniazdo jest jedynie końcówką większego systemu, a ten system trzeba ocenić jako całość.
Kiedy sama wymiana osprzętu nie wystarczy
Nowe gniazdko nie naprawi instalacji, jeśli w ścianie nie ma sprawnego przewodu ochronnego albo jeśli rozdzielnica nie zapewnia właściwego wyłączenia zasilania. To ważne zwłaszcza w starszych blokach i domach, gdzie wciąż trafiają się obwody dwużyłowe albo częściowo modernizowane bez pełnej dokumentacji. W takim układzie estetyczna wymiana osprzętu daje tylko pozorny efekt.
Realna modernizacja zwykle obejmuje kilka poziomów ochrony naraz:
- sprawdzenie układu sieci i miejsca rozdziału PEN na PE oraz N,
- pomiar ciągłości przewodu ochronnego,
- pomiar impedancji pętli zwarcia,
- zastosowanie RCD 30 mA tam, gdzie jest to wymagane lub po prostu rozsądne,
- wyrównanie potencjałów w miejscach szczególnie narażonych, na przykład w łazience.
W praktyce oznacza to, że jeśli planujesz remont kuchni, łazienki albo całego mieszkania, warto myśleć o elektryce razem z wykończeniem, a nie po fakcie. Z punktu widzenia bezpieczeństwa ważniejsze jest to, co dzieje się w rozdzielnicy i w ścianie, niż sam kolor ramki gniazda. To właśnie dlatego przy modernizacji liczy się plan, a nie szybka kosmetyka.
Skoro temat dotyczy nie tylko pojedynczego gniazda, ale całej instalacji, na końcu zostaje jeszcze jedno praktyczne pytanie: co zrobić, żeby przygotować się do remontu lub odbioru instalacji bez zbędnych poprawek?
Co warto zrobić przed remontem lub modernizacją instalacji
Przed pracami wykończeniowymi dobrze jest założyć, że instalacja elektryczna wymaga takiej samej uwagi jak tynki czy hydraulika. Jeśli gniazda mają służyć bezpiecznie przez lata, ja zacząłbym od prostego audytu: ile jest obwodów, gdzie biegnie PE, czy rozdzielnica ma opis i czy połączenia zostały zmierzone po wykonaniu prac. To oszczędza późniejszych przeróbek, które zwykle są droższe i bardziej kłopotliwe niż zrobienie wszystkiego od razu.
Najrozsądniejszy zestaw działań po remoncie to: odbiór instalacji, protokół z pomiarów i sprawdzenie działania zabezpieczeń. W praktyce daje to odpowiedź nie tylko na pytanie, czy w gniazdku jest bolec, ale czy cała ochrona rzeczywiście zadziała wtedy, gdy będzie potrzebna. Dobrze wykonany PE, sensownie dobrany RCD i poprawne podłączenia w rozdzielnicy tworzą razem układ, na którym można polegać.
Jeśli remontujesz dom lub mieszkanie, traktuj ochronę przeciwporażeniową jako część projektu, a nie dodatek do osprzętu. Estetyka wnętrza jest ważna, ale w elektryce najpierw liczy się to, czego nie widać: przewód ochronny, pomiary i prawidłowe wyłączenie zasilania.
