Podłączenie gniazdka - Jak zrobić to bezpiecznie i uniknąć błędów?

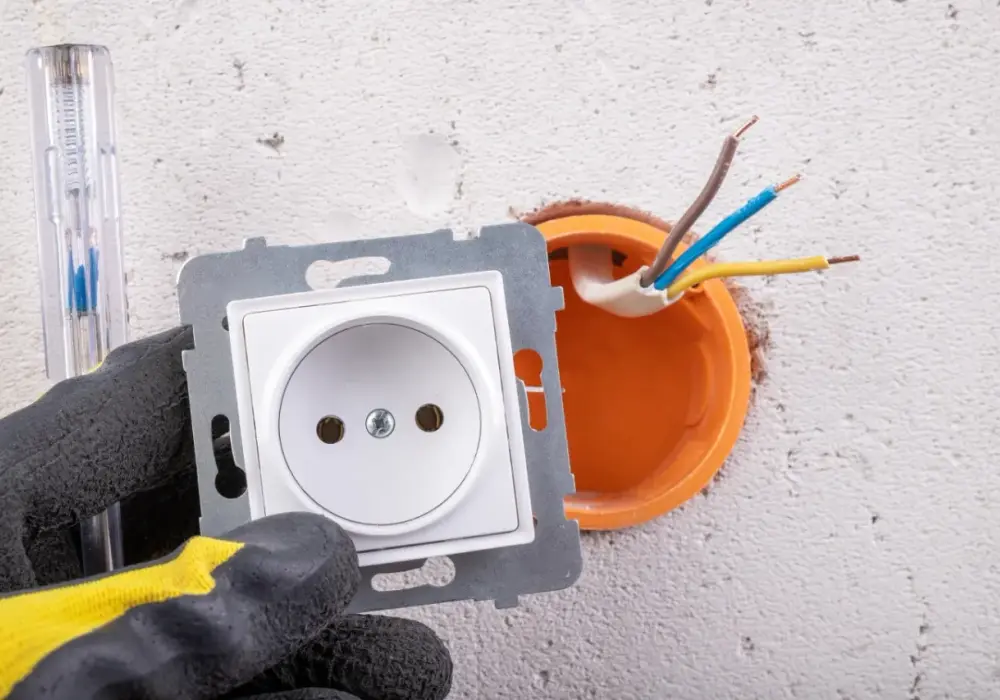

Montując nowe gniazdo, najważniejsze są trzy rzeczy: odcięcie zasilania, poprawna identyfikacja przewodów i solidne osadzenie mechanizmu w puszce. Podłączenie gniazdka nie jest trudne, ale wymaga dyscypliny i sprawdzenia szczegółów, których nie widać na pierwszy rzut oka. W tym poradniku pokazuję, jak podejść do pracy bez chaosu, jakie są różnice między typami gniazd i gdzie najłatwiej popełnić błąd, który później kończy się grzaniem styków albo brakiem zasilania.

Zacznij od oceny instalacji, a nie od śrubokręta

Z mojego doświadczenia najwięcej problemów nie wynika z samego montażu, tylko z błędnej oceny tego, co kryje się w puszce. W jednym mieszkaniu masz czytelną, trzyżyłową instalację z przewodem ochronnym, w innym spotykasz starszy układ dwużyłowy, w którym funkcje przewodów są inne niż w nowych obwodach. Nie zaczynam od podłączania żył, dopóki nie wiem, z jakim układem mam do czynienia.

Jeśli w puszce widzę stopioną izolację, kruche przewody albo niepewny przewód PEN, zatrzymuję się na tym etapie. W takiej sytuacji lepiej przerwać pracę niż naprawiać skutki złego połączenia po fakcie. Dopiero po takiej ocenie przechodzę do przygotowania narzędzi i miejsca pracy.

Co przygotować przed demontażem starego gniazda

Zanim ruszę stary mechanizm, robię zdjęcie przewodów i sprawdzam, czy mam pod ręką wszystko, czego potrzebuję. To prosty nawyk, ale oszczędza czas, jeśli przewody są poprowadzone niestandardowo albo producent osprzętu zastosował inne oznaczenia niż się spodziewałem.

• tester napięcia lub miernik, żeby potwierdzić brak zasilania;
• śrubokręt płaski i krzyżakowy, najlepiej z izolowaną rękojeścią;
• ściągacz izolacji albo ostrożnie używany nożyk do kabli;
• poziomnica, jeśli gniazdo ma być osadzone równo z osprzętem obok;
• nowe gniazdo, ramka i ewentualnie głębsza puszka, jeśli stara jest zbyt ciasna;
• latarka, bo w głębokiej puszce łatwo przeoczyć szczegóły.

Przy zwykłej wymianie odizolowuję tylko tyle żyły, ile wymaga zacisk, zazwyczaj około 8-10 mm, chyba że producent podaje inaczej na mechanizmie. Zbyt krótki odcinek utrudnia solidne dociśnięcie, a zbyt długi zostawia gołą miedź tam, gdzie nie powinna się znaleźć. Kiedy narzędzia są już pod ręką, mogę przejść do samego połączenia żył.

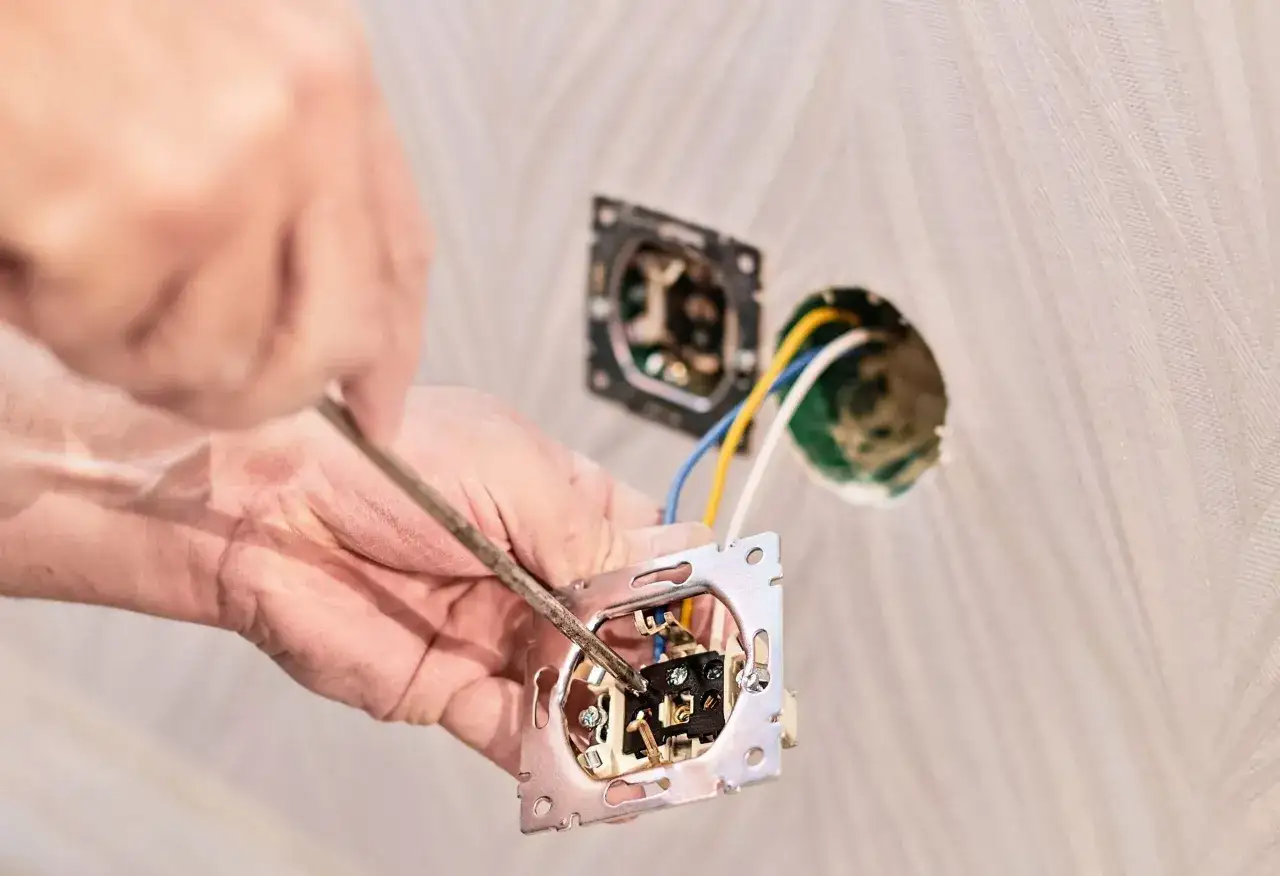

Jak podłączyć gniazdo krok po kroku

W samym montażu trzymam się prostej kolejności: najpierw przewód ochronny, potem neutralny i fazowy, a na końcu mechaniczne osadzenie w puszce. Taki porządek zmniejsza ryzyko przypadkowego zwarcia i ułatwia kontrolę po skręceniu.

1. Wyłącz odpowiedni obwód w rozdzielnicy i sprawdź brak napięcia testerem. Nie ufam samemu opisowi bezpiecznika ani temu, że „zwykle” dany wyłącznik zasila to samo gniazdo.
2. Zdejmij ramkę i odkręć mechanizm ze starych mocowań. Jeśli przewody są krótkie, wyciągaj wszystko spokojnie, bez szarpania izolacji.
3. Rozpoznaj żyły i porównaj je z oznaczeniami na mechanizmie. W nowych instalacjach kolor najczęściej pomaga, ale w starych układach zawsze wolę dodatkową kontrolę.
4. Podłącz przewód ochronny PE jako pierwszy. Jeśli gniazdo ma bolec i patrzysz na nie od frontu z bolcem u góry, w typowym układzie L trafia po lewej, a N po prawej.
5. Dopiero potem podłącz przewód neutralny i fazowy. W zaciskach sprężynowych żyła musi wejść do końca, a w zaciskach śrubowych trzeba ją dociągnąć tak, by nie miała luzu.
6. Dokręć połączenia, ułóż przewody w puszce bez ostrych załamań i osadź mechanizm równo. Nie wciskam przewodów na siłę, bo ciasna puszka szybko niszczy izolację.
7. Załóż ramkę, włącz obwód i sprawdź gniazdo pod obciążeniem. Najpierw prostym odbiornikiem, a potem czymś bardziej wymagającym, jeśli instalacja ma to obsłużyć.

Jeśli mechanizm siedzi stabilnie i przewody nie pracują przy poruszaniu wtyczką, połowa roboty jest już za mną. Teraz ważne jest, żeby odróżnić warianty gniazd, bo nie każdy model podłącza się identycznie.

Gniazdo z bolcem, bez bolca i podwójne nie podłącza się tak samo

To jeden z tych momentów, gdzie pośpiech robi więcej szkody niż pożytku. W nowym mieszkaniu najczęściej montuję gniazdo z bolcem, bo jest po prostu bezpieczniejsze i lepiej pasuje do współczesnych urządzeń. W starszych lokalach trafiają się jednak także inne rozwiązania, a każde z nich ma własne ograniczenia.

W starszych budynkach można jeszcze spotkać układ TN-C z przewodem PEN, czyli takim, który łączy funkcję ochronną i neutralną. Nie rozdzielam go na własną rękę, jeśli nie mam pewności, że instalacja jest do tego przygotowana. W kuchni, łazience i przy gniazdach zewnętrznych dobieram też osprzęt o odpowiedniej szczelności, zwykle z klapką i oznaczeniem IP44 lub wyższym tam, gdzie jest to wymagane. Ta różnica ma znaczenie, bo dobre gniazdo w złym miejscu nadal pozostaje złym pomysłem.

Znajomość tych wariantów pomaga też wyłapać błędy, które zwykle wychodzą dopiero po uruchomieniu obwodu. I właśnie one najczęściej kosztują najwięcej czasu.

Najczęstsze błędy, które robią największe szkody

Najgorsze usterki po montażu zwykle nie wynikają z „wielkich” pomyłek, tylko z drobnych zaniedbań. Gniazdo wygląda dobrze, ramka siedzi równo, a mimo to po kilku dniach pojawia się grzanie, iskrzenie albo wybija zabezpieczenie. W elektryce takie objawy traktuję od razu poważnie.

• Brak sprawdzenia napięcia przed demontażem. To najprostszy i jednocześnie najbardziej niebezpieczny błąd.
• Luźno dokręcone zaciski. Taki przewód potrafi grzać się pod obciążeniem, nawet jeśli na pierwszy rzut oka wszystko wygląda poprawnie.
• Zbyt krótko lub zbyt długo odizolowana żyła. Za krótka nie trzyma się pewnie, za długa zostawia gołą miedź tam, gdzie nie powinna być widoczna.
• Pomylenie N z PE albo ślepe zaufanie kolorom w starej instalacji. Kolor pomaga, ale nie zastępuje pomiaru.
• Upychanie przewodów w zbyt płytkiej puszce. Z czasem izolacja się deformuje, a mechanizm przestaje siedzieć stabilnie.
• Testowanie gniazda wyłącznie lekkim odbiornikiem. Lampka może działać, a czajnik już pokaże problem z połączeniem.

Jeśli po włączeniu obwodu od razu wybija wyłącznik różnicowoprądowy, nie szukam obejścia ani „tymczasowego” rozwiązania. Wracam do połączeń, bo różnicówka reaguje na realny problem, a nie na złośliwość instalacji. Gdy któryś z tych błędów pojawia się już na etapie montażu, rozsądniej jest zatrzymać pracę i sprawdzić wszystko jeszcze raz.

Kiedy lepiej wezwać elektryka

Są sytuacje, w których samodzielna wymiana gniazda ma sens, i takie, w których oszczędność kilku minut jest pozorna. Jeżeli masz tylko dwa przewody i nie wiesz, czy to stary układ PEN, jeśli izolacja jest krucha, przewody są aluminiowe albo gniazdo ma być przeniesione do innego miejsca, wtedy lepiej oddać sprawę fachowcowi. Tak samo podchodzę do łazienek, kuchni i miejsc wilgotnych, gdzie liczą się nie tylko połączenia, ale też strefy montażu i odpowiedni osprzęt.

• Nie mogę jednoznacznie rozpoznać przewodów.
• W puszce są ślady przegrzania, nadtopienia albo korozji.
• Instalacja jest stara, przerabiana lub częściowo aluminiowa.
• Gniazdo ma być przesunięte, a nie tylko wymienione.
• Po złożeniu obwód wybija lub pojawia się zapach grzania.
• Nie mam testera ani praktyki w pracy przy instalacjach pod napięciem.

W prostym przypadku sama wymiana jednego gniazda zajmuje zwykle 20-40 minut. Jeśli trzeba poprawić puszkę, uporządkować przewody albo założyć osprzęt bryzgoszczelny, robota łatwo wydłuża się do godziny lub dłużej. Sam mechanizm gniazda zwykle kosztuje kilkanaście do kilkudziesięciu złotych, a lepsze serie i modele z klapką są droższe, ale wciąż tańsze niż poprawianie źle zrobionego punktu. Po takiej decyzji zostaje już tylko końcowa kontrola przed zamknięciem puszki.

Po skręceniu sprawdź trzy rzeczy, zanim zamkniesz puszkę

Na finiszu sprawdzam nie tylko to, czy gniazdo działa, ale też czy działa stabilnie. W praktyce chodzi o trzy rzeczy: mechanikę, połączenia i reakcję instalacji pod obciążeniem. To krótki etap, ale bardzo dużo mówi o jakości całej pracy.

• Mechanizm nie rusza się w puszce i nie wyciąga przewodów przy wkładaniu wtyczki.
• Żadna żyła nie wystaje poza zacisk, a izolacja nie jest przyciśnięta w niekontrolowany sposób.
• Gniazdo działa poprawnie z testera lub prostego odbiornika, a po kilku minutach pracy nie pojawia się nadmierne ciepło.
• Jeśli masz tester gniazd, potwierdzasz nim układ przewodów, a nie tylko sam fakt pojawienia się napięcia.

Jeżeli coś budzi wątpliwość, nie domykam sprawy „na próbę”. W elektryce ostrożność jest tańsza niż poprawka, a dobrze wykonany montaż widać nie po samym wyglądzie, tylko po tym, że gniazdo działa pewnie, bez grzania i bez niespodzianek przez długi czas.
