Najprościej: jak podłączyć kabel 4 żyłowy do wtyczki 5 bolcowej nie sprowadza się do jednego uniwersalnego schematu. Najpierw trzeba ustalić, czy w twoim przewodzie brakuje neutralnego, ochronnego, czy może masz starszy układ z PEN, bo od tego zależy, czy taki montaż w ogóle ma sens. Poniżej rozkładam temat na praktyczne kroki: co sprawdzić przed pracą, jak rozpoznać żyły, gdzie najczęściej popełnia się błąd i kiedy lepiej wybrać inny osprzęt.
Najważniejsze zasady na start
- Wtyk 5-stykowy w systemie przemysłowym to zwykle układ 3P+N+PE, czyli trzy fazy, neutralny i ochronny.
- Kabel 4-żyłowy da się wykorzystać tylko wtedy, gdy jeden tor nie jest potrzebny i nie chodzi o przewód ochronny.
- Jeżeli w przewodzie brakuje PE, nie traktuję tego jako drobnej różnicy - to realny problem bezpieczeństwa.
- W praktyce najpierw sprawdzam schemat urządzenia, potem oznaczenia żył, a dopiero na końcu dobieram wtyczkę.
- Po montażu kontroluję odciążkę, dokręcenie zacisków i kolejność faz, bo właśnie tam najczęściej pojawiają się usterki.
Co oznacza pięć bolców w praktyce

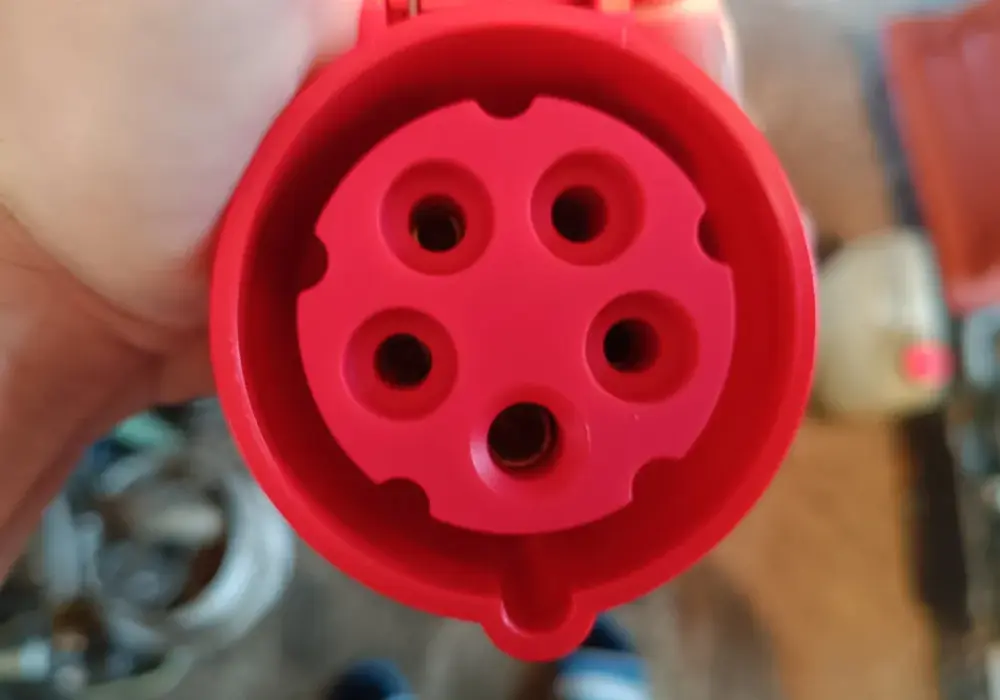

W złączach typu IEC 60309 pięć styków nie oznacza „więcej miejsca na przewody”, tylko konkretny układ funkcji: L1, L2, L3, N i PE. W uproszczeniu: trzy żyły to fazy, jedna to neutralny, a jedna to przewód ochronny. Dlatego kabel 4-żyłowy nie pasuje tu automatycznie. Zawsze trzeba odpowiedzieć na pytanie, którego toru brakuje.
| Układ przewodu | Czy ma sens we wtyku 5-stykowym | Co robię w praktyce |
|---|---|---|
| 3P + PE | Tak, jeśli urządzenie nie potrzebuje neutralnego | Podłączam L1, L2, L3 i PE, a styk N zostawiam nieużywany |
| 3P + N | Nie jako rozwiązanie docelowe | Nie rezygnuję z ochrony. Jeśli urządzenie wymaga uziemienia, dobieram inny przewód albo inny osprzęt |
| Stary PEN | Nie | Nie traktuję PEN jak zwykłej żyły roboczej. Tu potrzebny jest prawidłowy układ instalacji, a nie szybka prowizorka |
To właśnie ten etap najczęściej przesądza o wszystkim: jeśli urządzenie pracuje bez neutralnego, 5-bolcowa wtyczka może być tylko „oprawą” dla czterech żył; jeśli neutralny jest potrzebny, a brakuje ochronnego, taki montaż nie jest dobrym pomysłem. Z tego powodu zawsze najpierw rozstrzygam, czy naprawdę potrzebujesz wersji 5-stykowej, czy raczej innego typu złącza.
Kiedy lepiej wybrać wtyczkę czterobolcową zamiast pięciobolcowej
W praktyce często okazuje się, że do kabla 4-żyłowego lepsza będzie wtyczka 4-bolcowa niż 5-bolcowa. Jeśli zasilasz silnik, pompę, sprężarkę albo inne urządzenie, które nie wymaga neutralnego, 4-bolcowy wariant bywa czytelniejszy i mniej podatny na pomyłki. Pięć styków ma sens przede wszystkim tam, gdzie odbiornik potrzebuje także N - na przykład dla elektroniki sterującej, obwodów pomocniczych albo układów zasilanych między fazą a neutralnym.
| Wariant | Najlepsze zastosowanie | Plusy | Ograniczenie |
|---|---|---|---|
| 4-bolcowa 3P+E | Silniki i odbiorniki trójfazowe bez neutralnego | Mniej żył do pomylenia, prostszy montaż, czytelny układ | Nie zasilisz z niej obwodów 230 V wymagających N |
| 5-bolcowa 3P+N+E | Maszyny i rozdzielnice wymagające pełnego układu z neutralnym | Zgodność z najczęściej spotykanym standardem 5-żyłowym | Wymaga przewodu 5-żyłowego albo świadomego pozostawienia jednego toru wolnego |
Ja przy doborze osprzętu zaczynam od schematu urządzenia, nie od tego, co akurat leży w skrzynce z częściami. To ważne, bo w silniku trójfazowym zamiana dwóch faz zmienia kierunek obrotów, więc nawet poprawnie zaciśnięta wtyczka może dać zły efekt, jeśli pomylisz fazy. Gdy już wiadomo, że 5-stykowy korpus ma sens, można przejść do montażu.
Podłączenie krok po kroku
Pracuję tu metodycznie, bo przy złączach zasilających pośpiech kończy się najczęściej luźnym stykiem albo źle wprowadzoną żyłą. W praktyce wystarczy kilka prostych zasad, ale trzeba je wykonać w dobrej kolejności.
- Odłącz zasilanie i sprawdź brak napięcia. Nie opieram się na samym wyłączeniu bezpiecznika. Zawsze używam próbnika lub miernika, bo to najtańsza kontrola, jaka istnieje.
- Rozbierz wtyczkę i przygotuj kabel przed zaciskaniem. Najpierw przepuszczam przewód przez dławnicę i elementy obudowy, dopiero potem zdejmuję izolację. To banalny błąd początkujących: ktoś zaciska żyły, a potem orientuje się, że nie ma już jak złożyć korpusu.
- Rozpoznaj żyły. W typowym układzie spotkasz fazy L1, L2, L3, przewód neutralny N oraz ochronny PE. Kolorów nie biorę „na wiarę” w przypadku starszych przewodów z demontażu - jeśli jest jakakolwiek niepewność, sprawdzam miernikiem.
- Załóż tulejki na linkę, jeśli pracujesz na przewodzie wielodrutowym. Tulejka porządkuje żyły pod śrubą i zmniejsza ryzyko, że pojedyncze druciki rozjadą się poza zacisk.
- Podłącz przewody do właściwych zacisków. Fazy idą na L1, L2 i L3, przewód ochronny na PE, a neutralny tylko wtedy, gdy urządzenie faktycznie go potrzebuje. Jeśli masz kabel 3P+PE, styk N zostaje wolny. Jeśli masz kabel 3P+N, a urządzenie wymaga ochronnego, zatrzymuję montaż i zmieniam rozwiązanie.
- Dociągnij zaciski zgodnie z instrukcją producenta. Tu nie robię zgadywanki. Każdy model ma własny zalecany moment dokręcania i warto się go trzymać, bo zbyt słaby docisk grzeje się pod obciążeniem, a zbyt mocny potrafi uszkodzić zacisk.
- Ustaw odciążkę. Odciążka to element, który przejmuje naprężenia kabla, a nie śruba na stykach. Kabel ma być unieruchomiony w obudowie, ale bez zgniatania izolacji.
- Zamknij obudowę i skontroluj wnętrze. Nie powinno być widocznej miedzi poza zaciskiem, a żyły nie mogą się krzyżować w sposób, który utrudni domknięcie albo pogorszy izolację.
Jeżeli urządzenie ma silnik, po pierwszym uruchomieniu robię krótki test bez obciążenia. Gdy kierunek obrotów jest zły, wystarczy zamienić dowolne dwie fazy. To prostsze niż rozbieranie całej wtyczki od nowa, ale trzeba robić to świadomie i przy odłączonym zasilaniu.
Najczęstsze błędy, które kończą się grzaniem albo wybiciem zabezpieczenia
W takich montażach największy problem rzadko wynika z samego „schematu”. Zwykle zawodzi detal: zły styk, zbyt mały przekrój, brak odciążki albo pomylenie funkcji żył. To właśnie te rzeczy widzę najczęściej podczas napraw.
| Błąd | Co się dzieje | Jak temu zapobiec |
|---|---|---|
| Zamiana PE z N | Obudowa urządzenia nie ma właściwej ochrony, a układ może pracować niebezpiecznie | Sprawdzam oznaczenia zacisków i ciągłość przewodu ochronnego przed uruchomieniem |
| Brak odciążki | Kabel rusza się w obudowie, śruby się luzują, styk zaczyna się grzać | Dociskam kabel w miejscu do tego przeznaczonym, nie na samych stykach |
| Za krótko lub za długo odizolowana żyła | Albo miedź wystaje poza zacisk, albo izolacja wchodzi pod śrubę i pogarsza kontakt | Trzymam się długości zalecanych przez producenta |
| Zbyt cienki przewód do obciążenia | Wtyczka i kabel nagrzewają się, a zabezpieczenie może zadziałać pod obciążeniem | Dobieram przekrój do prądu znamionowego, a nie „na oko” |
| Nieprawidłowa kolejność faz | Silnik obraca się w złą stronę | Po montażu wykonuję krótki test i w razie potrzeby zamieniam dwie fazy |
| Luz na zacisku | Po kilku minutach pracy zaczyna się grzanie i spadek pewności styku | Dokręcam terminal zgodnie z wymaganym momentem i po pierwszej próbie robię kontrolę |
Jeśli po uruchomieniu wtyczka robi się wyraźnie ciepła, nie tłumaczę tego sobie „dużą mocą urządzenia”. Najczęściej winny jest słaby styk albo źle dobrany przekrój kabla. To już sygnał do poprawki, a nie do dalszej eksploatacji.
Jak dobrać kabel i osprzęt, żeby połączenie nie pracowało na granicy
Przy doborze osprzętu patrzę na trzy rzeczy: prąd znamionowy, przekrój przewodu i zakres wejścia kabla w konkretnej wtyczce. W praktyce typowe wtyki 16 A i 32 A mają różne wymagania montażowe, a producenci podają konkretne zakresy dopuszczalnych średnic lub przekrojów. Dla przykładu, w rozwiązaniach 16 A spotyka się zakres 1,5-4 mm², a dla 32 A zakres 2,5-10 mm². To nie jest dekoracja w karcie katalogowej, tylko granica, której warto się trzymać.
- Dobierz przekrój do obciążenia - cienki przewód przy dużym prądzie będzie się grzał, nawet jeśli „da się go fizycznie włożyć”.
- Użyj przewodu z odpowiednią liczbą żył - jeśli instalacja naprawdę wymaga 3P+N+E, kabel 4-żyłowy jest po prostu za krótki funkcjonalnie.
- Sprawdź zakres dławnicy - za luźna nie trzyma kabla, za ciasna uszkadza izolację.
- Nie mieszaj przypadkowych kolorów - przy nowych przewodach zwykle spotkasz brązowy, czarny, szary, niebieski i żółto-zielony, ale w starych kablach trzeba to zweryfikować pomiarem.
- Nie cynuję końcówek pod śrubę - przy linkach lepiej sprawdzają się tulejki, bo śruba ma wtedy stabilny materiał do docisku.
W praktyce to właśnie dobór osprzętu najczęściej decyduje, czy połączenie będzie działało latami, czy zacznie sprawiać kłopoty po kilku uruchomieniach. Sam układ żył to dopiero połowa sukcesu, druga połowa to mechanika zacisku i realny margines prądowy.
Ostatnia kontrola przed pierwszym uruchomieniem
Zanim podam napięcie, robię krótką, ale konsekwentną kontrolę. To zajmuje kilka minut, a pozwala wyłapać większość błędów jeszcze przed awarią.
- Sprawdzam ciągłość PE do obudowy urządzenia.
- Upewniam się, że przewód neutralny jest podłączony tylko wtedy, gdy jest wymagany.
- Patrzę, czy żadna miedziana żyła nie wystaje poza zacisk.
- Kontroluję, czy kabel siedzi pewnie w odciążce i nie ciągnie za terminale.
- W urządzeniu trójfazowym sprawdzam kierunek obrotów bez obciążenia.
- Po 10-15 minutach pracy dotykowo albo miernikiem oceniam, czy obudowa nie nagrzewa się nadmiernie.
Jeśli po tej kontroli wychodzi, że w przewodzie brakuje ochronnego albo masz stary układ PEN, nie próbuję ratować tematu samą wtyczką 5-stykową. W takim przypadku bezpieczniej jest dobrać właściwy kabel i osprzęt niż liczyć, że układ „sam się obroni” podczas pracy.
