Lutowanie twarde rur miedzianych bez nieszczelności

Gdy połączenie ma wytrzymać wysoką temperaturę, ciśnienie i drgania, zwykła lutownica szybko przestaje wystarczać. Lutowanie twarde pozwala trwale łączyć rury, kształtki i elementy metalowe przy użyciu spoiwa topiącego się powyżej 450°C. Pokażę, jak dobrać palnik, spoiwo i topnik, przygotować złącze oraz uniknąć błędów, które najczęściej kończą się nieszczelnością.

Na czym polega łączenie metali na twardo

W tej technice łączone elementy nie stapiają się ze sobą. Podgrzewa się je do temperatury, w której topi się dodatkowe spoiwo, a ciekły metal wpływa w szczelinę dzięki zjawisku kapilarności. Po ostygnięciu powstaje trwała spoina, która może być szczelna i odporna na obciążenia mechaniczne.

Granicą oddzielającą lutowanie miękkie od twardego jest temperatura topnienia spoiwa wynosząca około 450°C. W praktyce pręty do miedzi często pracują w zakresie 650-820°C, dlatego potrzebny jest palnik o znacznie większej wydajności niż przy łączeniu przewodów elektrycznych cyną.

Sam proces nie jest tym samym co spawanie. Przy spawaniu topi się materiał bazowy, natomiast tutaj najważniejsze jest równomierne nagrzanie powierzchni i właściwe dobranie spoiwa. To właśnie dlatego nawet mocny palnik nie uratuje połączenia, jeśli rury są brudne albo źle dopasowane.

Lutowanie miękkie a twarde

Nie traktuję twardego lutowania jako automatycznie lepszego wyboru. Przy spokojnej instalacji wodnej lut miękki może być prostszy i bezpieczniejszy. Gdy jednak złącze pracuje przy wysokiej temperaturze, pod ciśnieniem lub jest narażone na drgania, większy zapas wytrzymałości zwykle uzasadnia użycie mocniejszej metody.

Jakie spoiwo wybrać do konkretnego metalu

Najczęściej używa się spoiw w postaci prętów o średnicy 1,5-2 mm. Dobór nie powinien opierać się wyłącznie na cenie. Trzeba uwzględnić rodzaj metalu, temperaturę pracy, obecność drgań oraz wymagania dotyczące szczelności.

Miedź z miedzią

Do rur i kształtek miedzianych często wybiera się spoiwa miedziano-fosforowe z grupy CuP. Przy połączeniu miedź-miedź fosfor może ograniczać potrzebę stosowania topnika, ponieważ pomaga usuwać tlenki z powierzchni. Nie oznacza to jednak, że każdy pręt CuP nadaje się do każdego złącza.

Dodatek srebra poprawia płynność i właściwości spoiwa. Warianty z około 5-7% srebra są chętnie stosowane tam, gdzie występują drgania, większe wymagania montażowe albo trudniejsze warunki pracy.

Miedź z mosiądzem i stalą

Przy łączeniu różnych metali częściej stosuje się spoiwa srebrne z odpowiednim topnikiem. Są droższe, ale lepiej zwilżają powierzchnie i dają większą swobodę w łączeniu miedzi, mosiądzu, stali oraz niektórych stopów niklu.

Topnik nakłada się cienką warstwą tylko tam, gdzie zaleca go producent spoiwa. Jego nadmiar nie poprawia złącza. Po pracy pozostałości trzeba usunąć, ponieważ mogą przyspieszać korozję.

Aluminium i elementy z wkładkami

Aluminium wymaga specjalnych spoiw, topników i bardzo dobrej kontroli temperatury. Nie można bezpiecznie przenosić ustawień z miedzi na aluminium, ponieważ materiał bazowy może się stopić, zanim spoiwo uzyska właściwą płynność.

Szczególnej ostrożności wymagają wymienniki i rury z aluminiowymi wkładkami. Jeśli temperatura topnienia elementu jest niższa niż temperatura pracy spoiwa, ta metoda będzie niewłaściwa. W takim przypadku sprawdzam dokumentację producenta albo wybieram inne rozwiązanie technologiczne.

Narzędzia potrzebne w warsztacie

Do pojedynczej naprawy nie trzeba od razu kupować dużego zestawu tlenowo-gazowego. Do cienkich rur miedzianych wystarczy palnik na propan, propan-butan lub gaz MAPP, pod warunkiem że ma odpowiednią moc i dyszę. Przy większych średnicach oraz grubych elementach wygodniejszy będzie palnik z tlenem, który szybciej dostarcza ciepło.

• Palnik z regulacją płomienia powinien pozwalać dobrać szerokość i intensywność grzania do średnicy rury.
• Obcinak do rur wykonuje równe cięcie bez zgniatania materiału.
• Gratownik i pilnik usuwają zadziory, które zaburzają przepływ spoiwa.
• Czyścik, włóknina ścierna lub szczotka przygotowują metal do zwilżenia.
• Mata ognioodporna chroni ścianę, izolację i elementy wykończeniowe.
• Szczypce i uchwyty stabilizują rozgrzane części bez dotykania ich ręką.
• Reduktor i butla z azotem są potrzebne szczególnie przy instalacjach chłodniczych.
• Okulary, rękawice i odzież trudnopalna ograniczają ryzyko poparzenia oraz uszkodzenia wzroku.

Orientacyjny koszt podstawowego palnika z kartuszem wynosi około 100-300 zł. Przenośny zestaw tlenowo-gazowy to zwykle 400-1000 zł, a profesjonalny komplet z butlami, reduktorami i wózkiem może kosztować około 1500-2500 zł. Do tego dochodzą pręty, topnik, osłony termiczne i wyposażenie do próby szczelności.

Najbardziej opłacalny zestaw zależy od zakresu prac. Do sporadycznego łączenia rur miedzianych nie kupowałbym ciężkiego kompletu przemysłowego. Jeśli jednak planujesz serwis klimatyzacji lub pomp ciepła, stabilny palnik, azot i dobry reduktor szybko przestają być dodatkiem, a stają się podstawą warsztatu.

Jak wykonać szczelne złącze krok po kroku

Dobre połączenie zaczyna się jeszcze przed zapaleniem palnika. Rura powinna być przycięta prostopadle, a jej koniec pozbawiony zadziorów od środka i z zewnątrz. Kształtkę oraz rurę oczyszczam do jasnego metalu, odtłuszczam i sprawdzam, czy elementy wsuwają się bez luzu oraz bez zakleszczania.

1. Przytnij rurę obcinakiem, nie piłką pozostawiającą dużo opiłków.
2. Usuń zadziory, aby nie zmniejszyć przekroju i nie zablokować przepływu.
3. Oczyść oraz odtłuść powierzchnie na długości całego zakładanego złącza.
4. Wsuń elementy do oporu, zachowując równą, niewielką szczelinę kapilarną.
5. Unieruchom połączenie, ponieważ przesunięcie podczas stygnięcia może spowodować mikropęknięcia.

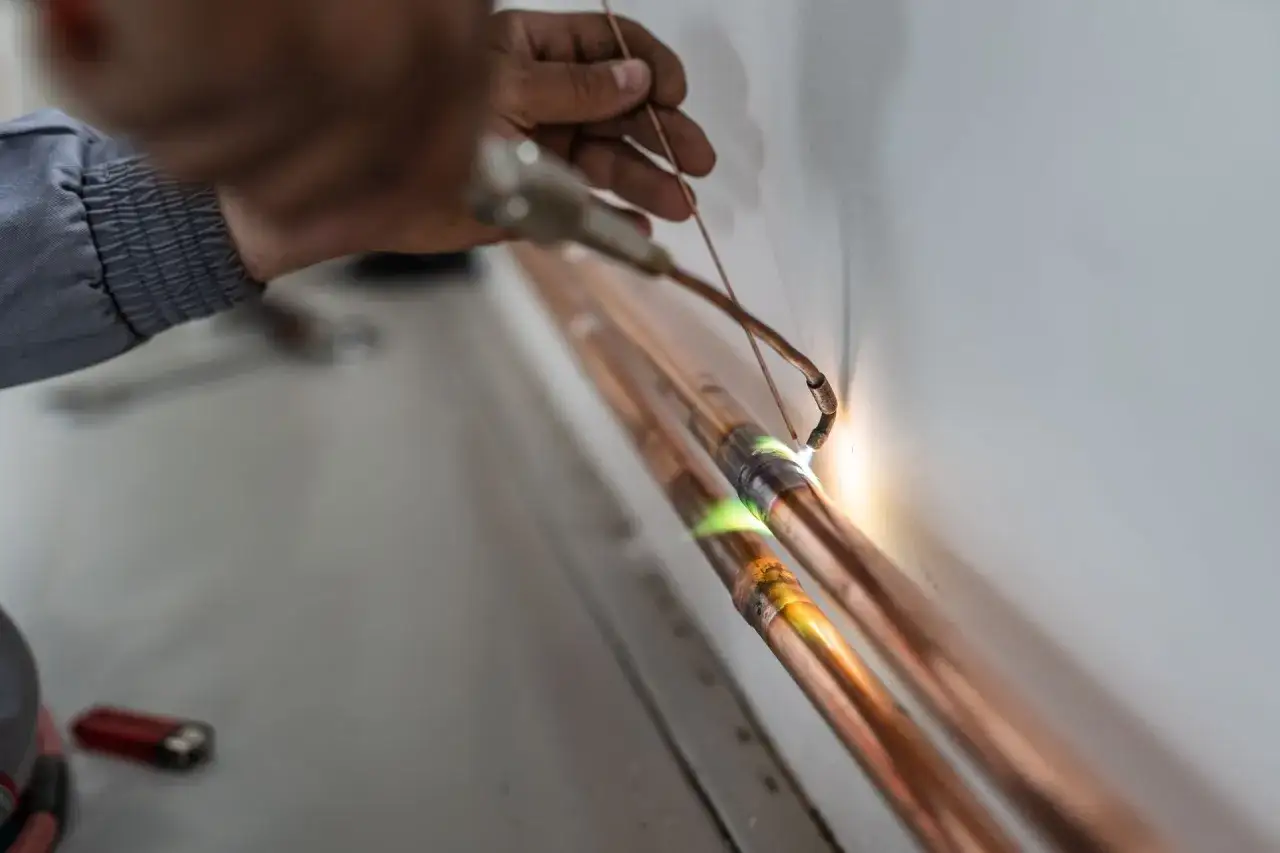

6. Podgrzewaj oba elementy ruchem okrężnym, kierując płomień na złącze, a nie punktowo na pręt.
7. Dotknij spoiwem rozgrzanego metalu. Jeśli temperatura jest właściwa, pręt zacznie płynąć i sam wniknie w szczelinę.
8. Przestań grzać po wypełnieniu obwodu, zanim przegrzejesz miedź albo spalisz topnik.
9. Pozostaw złącze do spokojnego ostygnięcia, a potem usuń resztki topnika i sprawdź wykonanie.

W instalacjach chłodniczych podczas grzania często prowadzi się przez rurę niewielki przepływ suchego azotu. Gaz wypiera tlen i ogranicza powstawanie czarnej zgorzeliny wewnątrz przewodu. To ma znaczenie dla sprężarki, zaworów rozprężnych i filtrów, bo zanieczyszczenia mogą później krążyć w całym układzie.

Nie podaję jednej uniwersalnej wartości przepływu ani ciśnienia, ponieważ zależą od średnicy przewodu i procedury producenta. W praktyce stosuje się delikatny, ciągły przepływ, który nie powoduje wypychania ciekłego spoiwa ze złącza.

Gdzie ta metoda sprawdza się najlepiej

Najbardziej oczywistym zastosowaniem są rury miedziane w klimatyzacji i chłodnictwie. Połączenie musi tam zachować szczelność przy zmiennym ciśnieniu, niskiej temperaturze i drganiach sprężarki. W tych układach po lutowaniu wykonuje się próbę szczelności, próżnię i dopiero później napełnia instalację czynnikiem.

Technika jest również używana przy instalacjach gazowych, centralnym ogrzewaniu, wymiennikach, palnikach, elementach rowerowych i motocyklowych oraz w naprawach narzędzi. W budownictwie szczególnej uwagi wymagają miejsca ukryte w ścianach lub posadzce, ponieważ późniejsza naprawa nieszczelności oznacza kucie i demontaż wykończenia.

Nie każde połączenie trzeba wykonywać w ten sposób. Przy elementach cienkościennych nadmiar ciepła może spowodować odkształcenie, a przy częściach ocynkowanych lub malowanych trzeba najpierw usunąć powłokę w strefie grzania i zadbać o wentylację. Elementów zawierających uszczelki, tworzywa lub elektronikę nie podgrzewam bezpośrednio.

Błędy, które osłabiają połączenie

Najczęściej spotykam złącza, które wyglądają poprawnie z zewnątrz, ale spoiwo nie wypełniło całej szczeliny. Powodem bywa zbyt krótki czas grzania, nierówne dopasowanie rur albo podawanie pręta w miejsce, które nie osiągnęło właściwej temperatury.

• Grzanie samego spoiwa powoduje jego stopienie bez prawidłowego zwilżenia metalu.
• Brudna powierzchnia blokuje przepływ kapilarny i sprzyja nieszczelności.
• Zbyt duża szczelina może utrudniać równomierne wypełnienie złącza.
• Przegrzanie miedzi prowadzi do silnego utlenienia i osłabienia materiału.
• Nadmiar topnika utrudnia ocenę złącza i może wywołać korozję.
• Poruszanie elementami podczas stygnięcia tworzy pęknięcia i pustki.
• Brak próby szczelności pozostawia wadę niewidoczną aż do uruchomienia instalacji.

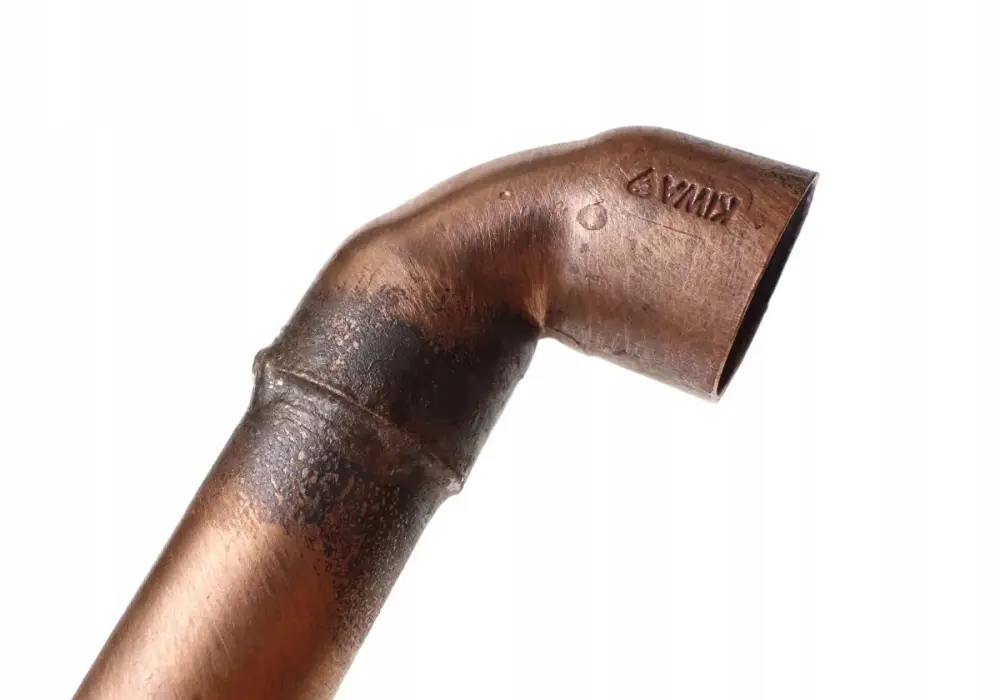

Kolor spoiny nie jest wystarczającym dowodem jakości. Szukam ciągłego pierścienia, prawidłowego wniknięcia spoiwa i braku pęcherzy, nadtopień oraz ciemnych, zwęglonych pozostałości. W instalacjach ciśnieniowych kontrola wzrokowa to dopiero początek, nie końcowy test.

Przeczytaj również: Urwana śruba - Jak ją wykręcić i nie zniszczyć gwintu?

Bezpieczeństwo przy pracy z palnikiem

Przed grzaniem usuwam z pobliża piankę, drewno, kurz, przewody i materiały łatwopalne. Osłona termiczna powinna chronić także niewidoczną stronę przegrody, bo płomień i rozgrzana rura mogą przenieść ciepło dalej, niż się wydaje.

Butle ustawiam pionowo, stabilizuję i używam wyłącznie sprawnych przewodów, reduktorów oraz bezpieczników. Pomieszczenie musi mieć skuteczną wentylację, a po zakończeniu pracy sprawdzam, czy nie ma tlących się materiałów. Przy instalacjach gazowych, chłodniczych i ciśnieniowych zlecam pracę osobie z odpowiednimi kwalifikacjami.

Co oznaczają normy i kwalifikacje wykonawcy

W zastosowaniach profesjonalnych liczy się nie tylko zręczność, ale też kwalifikacja do konkretnego procesu i materiału. Norma PN-EN ISO 13585:2025-01 dotyczy kwalifikowania lutowaczy i operatorów, a jej zakres obejmuje między innymi procesy płomieniowe, indukcyjne, rezystancyjne i piecowe.

Nie każda domowa naprawa wymaga certyfikatu, ale instalacje pracujące pod ciśnieniem, układy chłodnicze oraz systemy objęte dokumentacją techniczną mogą wymagać wykwalifikowanego wykonawcy. Zawsze sprawdzam wymagania producenta urządzenia, projektu i obowiązujących przepisów, zamiast przenosić zasady z prostego połączenia warsztatowego na instalację budynkową.

Dobry rezultat zaczyna się od właściwej decyzji

Najpierw określ metal, średnicę elementów, temperaturę pracy i obciążenia. Dopiero później dobierz palnik oraz spoiwo. W większości połączeń miedź-miedź rozsądnym wyborem będzie pręt CuP, a przy różnych metalach lub większych wymaganiach montażowych lepiej rozważyć spoiwo srebrne z topnikiem.

Jeśli połączenie ma zostać ukryte w ścianie, pod posadzką albo zamknąć obieg chłodniczy, nie oszczędzaj na przygotowaniu i kontroli. Czyste powierzchnie, równomierne grzanie, azot oraz próba szczelności robią większą różnicę niż sama cena palnika. To one decydują, czy naprawa będzie działać przez lata, czy wymusi szybki powrót do warsztatu.
