Źle dobrany gaz potrafi zepsuć nawet poprawnie ustawiony migomat: pojawiają się odpryski, porowatość i nierówna spoina. Wybór zależy przede wszystkim od materiału, rodzaju drutu oraz oczekiwanej jakości, dlatego wyjaśniam, jaki gaz do migomatu sprawdzi się przy stali czarnej, nierdzewnej i aluminium, a także jak ustawić jego przepływ.

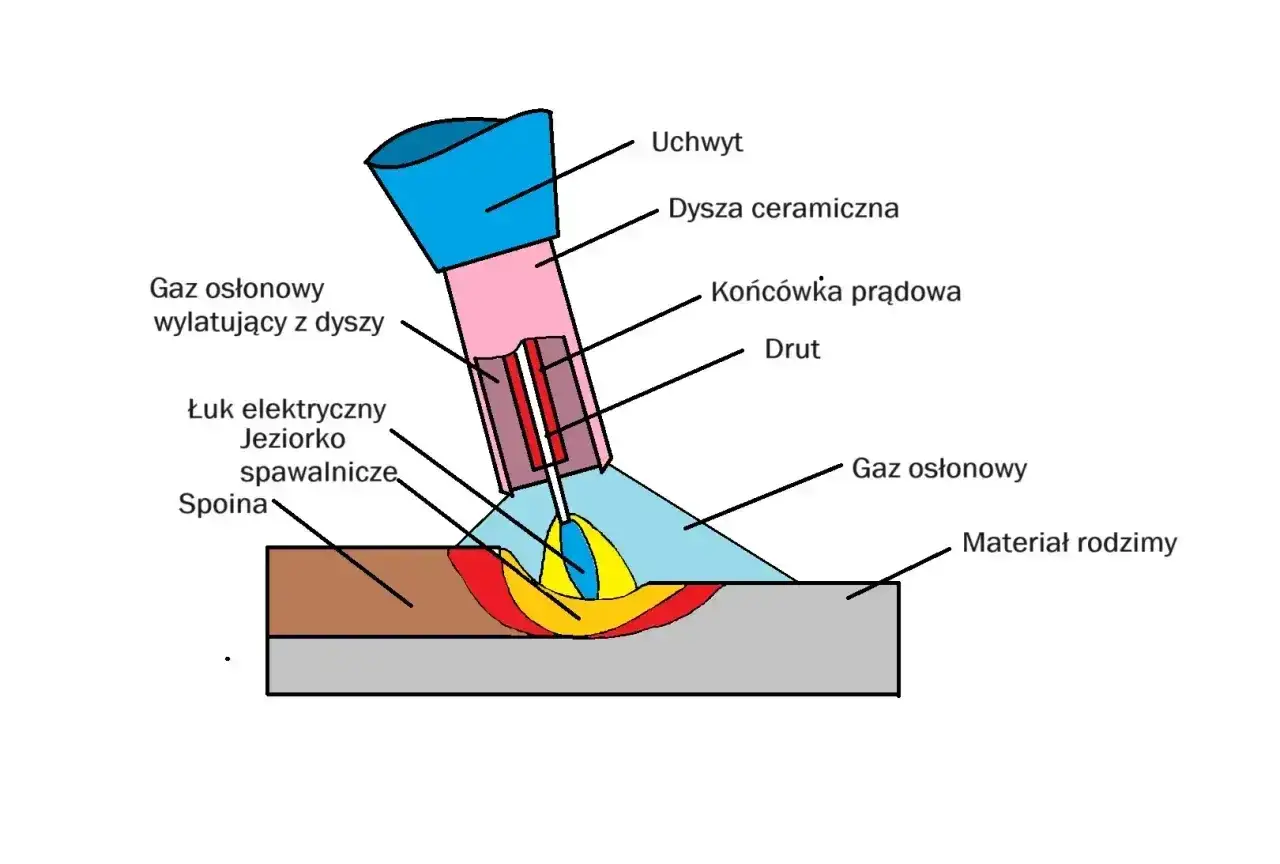

Najważniejsze zasady doboru gazu osłonowego
- Stal czarna: najczęściej mieszanka argonu z CO₂, na przykład 82/18 albo 75/25.
- Czyste CO₂: tańsze i zapewnia głębsze wtopienie, ale powoduje więcej odprysków.
- Aluminium: standardem jest 100% argonu; gaz z CO₂ może powodować porowatość i zanieczyszczenie spoiny.
- Stal nierdzewna: stosuje się mieszanki z małą ilością CO₂ lub O₂, zwykle około 2%.
- Przepływ: w typowych warunkach dobrym punktem wyjścia jest 10-12 l/min.
Jaki gaz do migomatu wybrać do konkretnego materiału
W przypadku zwykłej stali konstrukcyjnej najbezpieczniejszym wyborem jest mieszanka argonu i dwutlenku węgla. Popularne proporcje to 82% argonu i 18% CO₂, oznaczane często jako C18, oraz 75% argonu i 25% CO₂, znane jako C25. Dają stabilny łuk, ograniczają odpryski i ułatwiają uzyskanie równego lica spoiny.
| Materiał lub zastosowanie | Najczęściej stosowany gaz | Praktyczna uwaga |
|---|---|---|
| Stal czarna i niskostopowa | Ar/CO₂ 82/18 lub 75/25 | Uniwersalne rozwiązanie do warsztatu, konstrukcji i napraw |
| Stal czarna, grubsze elementy | 100% CO₂ | Głębsze wtopienie, ale więcej odprysków |
| Stal nierdzewna | Ar + około 2% CO₂ lub O₂ | Nie stosować typowej mieszanki 75/25 do stali czarnej |
| Aluminium | 100% argonu | Przy grubych elementach możliwa jest mieszanka argonu z helem |
| Lutospawanie blach ocynkowanych | Mieszanka bogata w argon | Dobór trzeba dopasować do konkretnego drutu lutospawalniczego |
Technicznie stal czarną spawa się najczęściej metodą MAG, czyli w osłonie gazu aktywnego. Aluminium wymaga metody MIG, ponieważ potrzebuje gazu obojętnego. Ta różnica jest ważna, bo sam fakt, że butla ma napis „argon”, nie oznacza jeszcze, że będzie odpowiednia do każdego materiału.
CO₂ czy mieszanka argonu z CO₂ do stali
Czysty dwutlenek węgla nadal ma sens, zwłaszcza gdy spawam grube profile, elementy gospodarcze albo konstrukcje, przy których wygląd spoiny nie jest najważniejszy. Jego zaletą jest niski koszt i dobre wtopienie, natomiast wadą staje się większa liczba odprysków, bardziej nerwowy łuk i konieczność częstszego czyszczenia dyszy.
| Gaz | Zalety | Ograniczenia |
|---|---|---|
| 100% CO₂ | Niska cena, głębokie wtopienie, dobry wybór do grubszej stali | Więcej odprysków, więcej dymu, mniej estetyczna spoina |
| Ar/CO₂ 82/18 | Stabilny łuk, mało odprysków, dobry wygląd spoiny | Wyższa cena niż czyste CO₂ |
| Ar/CO₂ 75/25 | Uniwersalność i dobre wtopienie przy spawaniu stali | Nie jest dobrym gazem do aluminium ani większości prac przy nierdzewce |
| Ar/CO₂ około 90/10 | Lepsza kontrola łuku przy natryskowym lub pulsacyjnym przenoszeniu metalu | Wymaga odpowiedniego migomatu, parametrów i zwykle większej wprawy |
Do garażowego migomatu, który ma służyć do ogrodzeń, profili, uchwytów i napraw samochodowych, wybrałbym mieszankę 82/18. Czyste CO₂ zostawiłbym do prac, w których liczy się przede wszystkim wydajność i penetracja, a nie ograniczenie obróbki po spawaniu.
Aluminium i nierdzewka wymagają innej osłony
Aluminium najlepiej spawać w czystym argonie
Do aluminium stosuje się czysty argon, ponieważ CO₂ i tlen w mieszance mogą wywoływać intensywne utlenianie, zanieczyszczenia oraz porowatość. Przy grubych elementach można użyć argonu z dodatkiem helu, który zwiększa ilość ciepła w łuku, ale jest to rozwiązanie droższe i rzadziej potrzebne w małym warsztacie.
Sam gaz nie rozwiąże wszystkich problemów z aluminium. Potrzebne są także odpowiednie rolki prowadzące, wkład prowadzący z tworzywa oraz właściwy drut, ponieważ miękkie aluminium łatwo się klinuje w standardowym podajniku do stali.
Do stali nierdzewnej potrzebna jest delikatniejsza mieszanka
Przy nierdzewce najczęściej stosuje się mieszankę 98% argonu i 2% CO₂ albo 98% argonu i 2% tlenu. W bardziej wymagających zastosowaniach używa się także gazów typu tri-mix z helem, argonem i niewielką ilością CO₂. Mały dodatek gazu aktywnego poprawia stabilność łuku, ale jego nadmiar może pogorszyć odporność korozyjną spoiny.
Typowa mieszanka 75/25 przeznaczona do stali czarnej nie jest dobrym wyborem do nierdzewki. Przy elementach dekoracyjnych, balustradach czy wyposażeniu warsztatowym różnica będzie widoczna nie tylko w wyglądzie, ale również w późniejszej trwałości połączenia.
Jak ustawić przepływ gazu w migomacie
W pomieszczeniu bez przeciągów zaczynam zwykle od 10-12 l/min. Przy małej dyszy i cienkiej blasze można zejść do około 8-10 l/min, natomiast przy większej dyszy, dłuższej torbie lub lekkim ruchu powietrza przepływ można zwiększyć do 13-15 l/min.
- zbyt mały przepływ powoduje dostęp powietrza do jeziorka i porowatość,
- zbyt duży przepływ tworzy turbulencje, które również zasysają powietrze,
- przeciąg może zdmuchiwać osłonę nawet przy poprawnym ustawieniu reduktora,
- zatkana lub zanieczyszczona dysza ogranicza dopływ gazu do miejsca spawania.
Nie ustawiam automatycznie 20 l/min tylko dlatego, że spoina ma wyglądać „czyściej”. Większy przepływ nie oznacza lepszej ochrony. Jeśli pojawia się porowatość, najpierw sprawdzam szczelność przewodu, stan dyszy, położenie palnika i przeciąg, a dopiero później zmieniam przepływ.
Przeczytaj również: Spawanie na zimno - Jak skutecznie naprawić metal i uniknąć błędów?

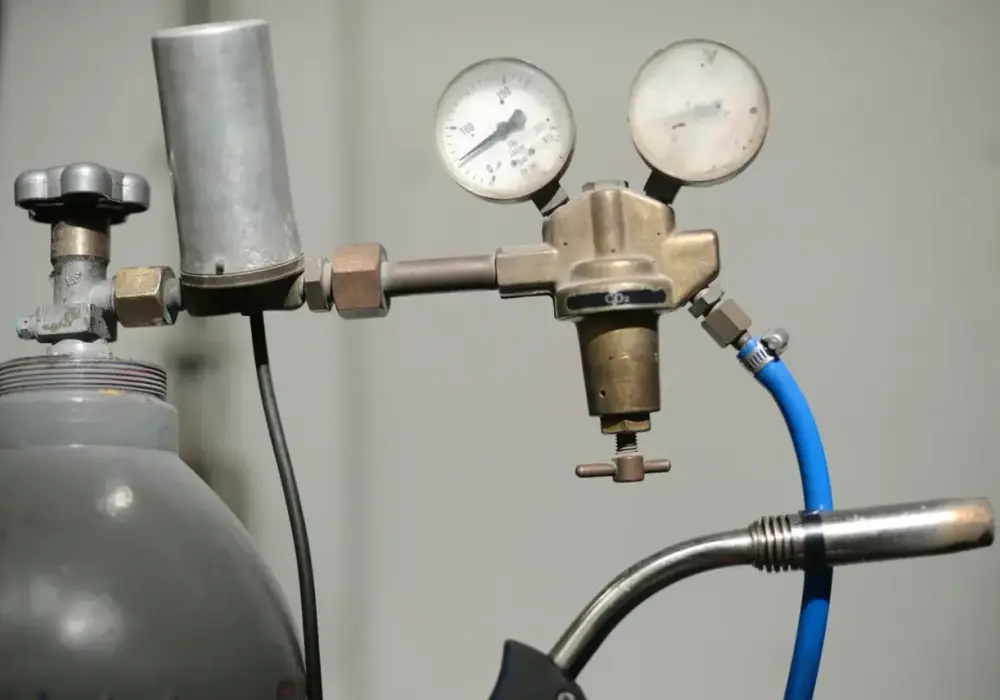

Butla, reduktor i zużycie gazu
Reduktor musi być przeznaczony do konkretnego gazu, a butla powinna stać pionowo i być zabezpieczona przed przewróceniem. Przy intensywnym spawaniu na czystym CO₂ reduktor może się mocno schładzać, dlatego w długiej pracy przemysłowej czasem stosuje się podgrzewacz. W przydomowym warsztacie zwykle wystarcza praca z przerwami i prawidłowo dobrany przepływ.
Orientacyjnie przy przepływie 10 l/min każda minuta świecenia łuku zużywa około 10 litrów gazu. Butla 8-litrowa napełniona do 150 barów daje teoretycznie około 1200 litrów gazu, ale rzeczywiste zużycie zależy od przerw, próbnych zajarzeń i strat przy uruchamianiu palnika.
Błędy, przez które spoina wygląda źle
Najczęściej problemem nie jest sama spawarka, tylko połączenie kilku drobnych błędów. Zła mieszanka, zabrudzona dysza i spawanie na przeciągu potrafią dać podobny efekt jak uszkodzony sprzęt.
- Czysty argon do stali czarnej może powodować niestabilny łuk i nieprawidłowe przenoszenie metalu.
- Gaz 75/25 do aluminium zwiększa ryzyko porowatości i zanieczyszczenia spoiny.
- Zwykłe CO₂ do nierdzewki może pogorszyć wygląd oraz odporność korozyjną połączenia.
- Za duży przepływ powoduje turbulencje i niepotrzebnie opróżnia butlę.
- Brudny materiał, szczególnie ocynkowany lub zaolejony, utrudnia uzyskanie stabilnej spoiny niezależnie od gazu.
- Niedopasowany drut może sprawiać wrażenie, że winny jest gaz, choć problem leży w materiale dodatkowym.
Przed zmianą butli sprawdzam też długość wolnego wylotu drutu, stan końcówki prądowej i odległość dyszy od materiału. Gaz działa poprawnie tylko wtedy, gdy cały układ jest szczelny, czysty i ustawiony zgodnie z zaleceniami dla używanego drutu.
Najrozsądniejszy zestaw do domowego warsztatu
Jeżeli wykonuję głównie ogrodzenia, profile i naprawy ze stali czarnej, kupiłbym butlę z mieszanką argonu i CO₂ 82/18. To najbardziej uniwersalny kompromis między ceną, wyglądem spoiny i łatwością pracy.
Do aluminium potrzebna będzie osobna butla z czystym argonem, a do nierdzewki najlepiej użyć gazu wskazanego przez producenta drutu, zwykle z niewielkim dodatkiem CO₂ lub O₂. Ostateczną decyzję zawsze porównuję z instrukcją migomatu i kartą materiału dodatkowego, bo właściwy gaz jest częścią całego procesu, a nie niezależnym dodatkiem do spawarki.
