Gdy jednym ruchem chcemy odłączyć urządzenie od dwóch torów zasilania, zwykły włącznik może okazać się niewystarczający. Łącznik dwubiegunowy rozłącza jednocześnie dwa przewody, dlatego przydaje się między innymi przy urządzeniach technicznych, oświetleniu w wymagających miejscach i instalacjach, które powinny być łatwe do odłączenia podczas serwisu. Poniżej wyjaśniam jego działanie, zastosowania, różnice względem innych łączników oraz zasady bezpiecznego doboru.
Jednym ruchem można odłączyć dwa tory zasilania
- Dwa bieguny są załączane i rozłączane jednocześnie.
- W instalacji jednofazowej najczęściej chodzi o przewód fazowy L i neutralny N.
- Urządzenie nie zastępuje bezpiecznika, wyłącznika nadprądowego ani RCD.
- Do typowych obwodów oświetleniowych spotyka się modele 10AX/250 V.
- W łazience, garażu lub na zewnątrz znaczenie ma odpowiedni stopień ochrony IP.
Co dokładnie rozłącza taki łącznik
W najprostszym ujęciu jest to ręczny aparat z dwoma sprzężonymi torami łączeniowymi. Naciśnięcie jednego klawisza powoduje ich jednoczesne zamknięcie albo otwarcie. Nie steruje więc dwiema lampami niezależnie, lecz wykonuje jedną operację na dwóch przewodach.

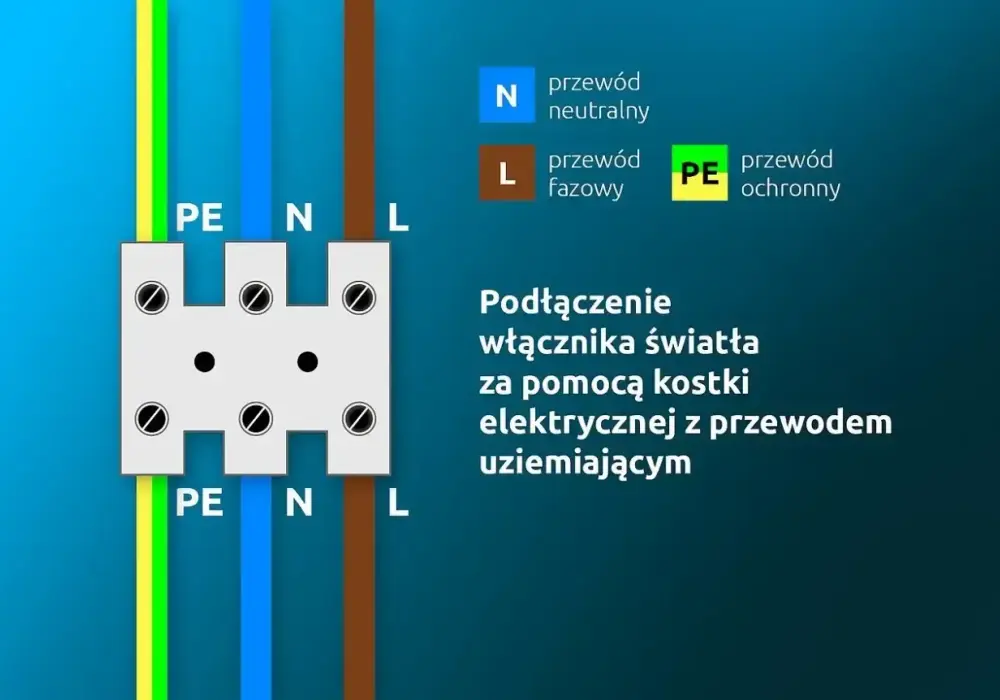

W typowej instalacji jednofazowej 230 V jeden tor może przełączać przewód fazowy L, a drugi przewód neutralny N. Po wyłączeniu odbiornik zostaje odłączony od obu przewodów roboczych, co ułatwia bezpieczne czyszczenie, konserwację lub wymianę urządzenia. Przewód ochronny PE nigdy nie powinien być prowadzony przez łącznik.
| Element | Rola |
|---|---|
| Przewód L | Doprowadza napięcie fazowe do odbiornika. |
| Przewód N | Zamyka obwód roboczy po stronie neutralnej. |
| Przewód PE | Chroni przed porażeniem i pozostaje ciągły, niezależnie od pozycji łącznika. |
Określenie „dwubiegunowy” nie zawsze oznacza dokładnie ten sam układ w każdej instalacji. W niektórych zastosowaniach dwa tory mogą służyć do równoczesnego przełączania dwóch różnych obwodów lub potencjałów. W domu najczęściej spotkamy jednak wariant odcinający L oraz N jednego odbiornika.
Gdzie takie rozwiązanie ma praktyczny sens
Największą zaletą tego osprzętu jest pełniejsze odłączenie urządzenia od zasilania. Dlatego dobrze sprawdza się przy odbiornikach, które regularnie czyścimy, serwisujemy albo chcemy wyłączać na dłużej bez sięgania do rozdzielnicy.
- Wentylatorach i wyciągach w pomieszczeniach technicznych, łazienkach oraz kuchniach.
- Oświetleniu zewnętrznym, zwłaszcza gdy zależy nam na łatwym odłączeniu całej oprawy.
- Pomieszczeniach gospodarczych, garażach i warsztatach.
- Wybranych urządzeniach zasilanych na stałe, które producent przewidział do odłączania dwutorowego.
- Obwodach, w których trzeba jednocześnie rozłączyć dwa przewody robocze.
Nie montowałbym go automatycznie w każdym pokoju. Przy zwykłej lampie sufitowej zazwyczaj wystarcza łącznik jednobiegunowy, który rozłącza przewód fazowy. Wersja dwutorowa ma sens wtedy, gdy rzeczywiście potrzebujemy dodatkowego odcięcia albo wymaga tego sposób pracy konkretnego urządzenia.
Trzeba też zachować rozsądek przy odbiornikach o dużej mocy. Grzałka, podgrzewacz wody czy klimatyzator mogą wymagać dedykowanego rozłącznika, stycznika lub aparatu modułowego, a nie zwykłego mechanizmu ściennego. O dopuszczalnym obciążeniu zawsze decyduje karta katalogowa, rodzaj odbiornika i zabezpieczenie obwodu.
Nie pomyl go z łącznikiem podwójnym ani wyłącznikiem
To jeden z najczęstszych problemów przy zakupie osprzętu. Nazwy są podobne, ale elementy mają inne zadania. Sam zwracam na to uwagę szczególnie przy remontach, bo dwa klawisze nie oznaczają automatycznie dwóch biegunów.
| Rodzaj osprzętu | Co przełącza | Typowe zastosowanie |
|---|---|---|
| Jednobiegunowy | Jeden tor, zwykle przewód L | Zwykłe oświetlenie |
| Dwubiegunowy | Dwa tory jednocześnie | Pełniejsze odłączenie jednego odbiornika |
| Podwójny, często nazywany świecznikowym | Dwa niezależne obwody | Dwie lampy lub dwie sekcje jednej oprawy |
| Schodowy | Jeden obwód z dwóch miejsc | Korytarz, schody, sypialnia |
| Wyłącznik nadprądowy | Obwód po zadziałaniu zabezpieczenia | Ochrona przed przeciążeniem i zwarciem |
| Wyłącznik różnicowoprądowy | Cały chroniony obwód przy wykryciu upływu | Ochrona przeciwporażeniowa i pożarowa |
Łącznik ręczny służy do sterowania, ale nie chroni przewodów przed zwarciem ani przeciążeniem. Nie należy więc traktować go jako zamiennika aparatury w rozdzielnicy. Jeżeli urządzenie ma być odłączane na czas prac elektrycznych, zasilanie trzeba wyłączyć odpowiednim zabezpieczeniem i sprawdzić brak napięcia.
Jak dobrać model do instalacji
Najpierw sprawdzam, co dokładnie będzie przełączane. Dla oświetlenia często spotyka się oznaczenie 10AX/250 V~. Symbol AX odnosi się do zdolności łączeniowej dla obciążeń o charakterze typowym dla osprzętu oświetleniowego, ale nie oznacza, że każdy odbiornik o mocy 10 A można bez zastanowienia podłączyć do takiego mechanizmu.
Przy wyborze zwróć uwagę na kilka parametrów:
- Prąd i napięcie znamionowe muszą odpowiadać obwodowi oraz charakterystyce odbiornika.
- Stopień ochrony IP powinien być wyższy w miejscach narażonych na wilgoć, pył lub zachlapanie.
- Typ montażu podtynkowy wymaga odpowiedniej puszki, a natynkowy sprawdza się w garażu i pomieszczeniu gospodarczym.
- Rodzaj zacisków wpływa na wygodę montażu i pewność połączenia.
- Wymiary mechanizmu trzeba dopasować do ramki, puszki i pozostałego osprzętu.
- Przy silnikach i urządzeniach z dużym prądem rozruchowym potrzebna może być wyższa kategoria łączeniowa lub inny aparat.
W sprzedaży najprostsze mechanizmy kosztują zwykle około 15-30 zł, natomiast wersje hermetyczne, designerskie albo należące do rozbudowanych serii mogą kosztować około 30-80 zł. Do tej kwoty dochodzi montaż, który przy instalacji 230 V powinien wykonać elektryk z odpowiednimi kwalifikacjami.
W garażu lub na elewacji wybrałbym model natynkowy o stopniu ochrony co najmniej dostosowanym do realnych warunków miejsca, na przykład IP44 w podstawowych zastosowaniach zewnętrznych. Nie jest to jednak uniwersalna recepta. Jeżeli łącznik będzie bezpośrednio wystawiony na deszcz, kurz albo strumień wody, trzeba sprawdzić wymagania konkretnej lokalizacji i instrukcję producenta.
Podłączenie wymaga ostrożności i sprawdzenia schematu
Układ zacisków może różnić się między seriami, dlatego nie polecam kierować się wyłącznie wyglądem mechanizmu. Na obudowie mogą pojawić się oznaczenia wejść i wyjść, a właściwe przyporządkowanie przewodów zawsze trzeba potwierdzić na schemacie producenta.
- Wyłącz zasilanie obwodu w rozdzielnicy i zabezpiecz je przed przypadkowym załączeniem.
- Sprawdź brak napięcia odpowiednim przyrządem, najlepiej dwubiegunowym wskaźnikiem napięcia.
- Podłącz przewody do zacisków zgodnie z oznaczeniami mechanizmu.
- Przewód ochronny PE pozostaw ciągły i nie wprowadzaj go do toru łącznika.
- Po montażu sprawdź stabilność zacisków, ułożenie przewodów i działanie całego obwodu.
Ważne jest również zachowanie właściwej biegunowości. Jeżeli konstrukcja i schemat przewidują rozłączanie fazy oraz neutralnego, oba tory powinny być uruchamiane i odcinane w tym samym momencie. Nie wolno samodzielnie przerabiać instalacji ani wykonywać połączeń „na próbę”, gdy przewody są pod napięciem.
Sam łącznik ścienny nie zawsze spełnia wymagania stawiane rozłącznikowi izolacyjnemu. Przy urządzeniach technicznych, rozdzielnicach i pracach serwisowych należy sprawdzić, jaki aparat przewidział projektant, producent lub elektryk. To drobna różnica w nazwie, ale duża w skutkach praktycznych.
Najczęstsze błędy przy wyborze i montażu
Pierwszy błąd to zakup wersji podwójnej zamiast dwubiegunowej. Dwa klawisze zwykle oznaczają dwa niezależne obwody, a nie jednoczesne odłączenie przewodów L i N. Przed zakupem sprawdź opis funkcji, liczbę torów oraz schemat na opakowaniu.
Drugi problem to ignorowanie obciążenia. Łącznik może dobrze działać z lampą LED, ale niekoniecznie z silnikiem, transformatorem lub grzałką. Prąd znamionowy na froncie nie mówi wszystkiego, ponieważ liczy się również charakter prądu rozruchowego i typ odbiornika.
Często spotykam też montaż zwykłego modelu w miejscu wilgotnym. Sama osłona nie zapewnia bezpieczeństwa, jeżeli puszka, przewody i cała instalacja nie są dostosowane do warunków. Stopień IP pomaga, ale nie zastępuje prawidłowego wykonania ochrony przeciwporażeniowej.
- Nie traktuj łącznika jako zabezpieczenia przeciwzwarciowego.
- Nie przeprowadzaj przez niego przewodu PE.
- Nie zakładaj, że każdy model pasuje do każdej puszki i ramki.
- Nie podłączaj urządzenia dużej mocy bez sprawdzenia dokumentacji.
- Nie ufaj wyłącznie próbnikowi neonowemu lub bezdotykowemu.
Kiedy warto wybrać rozwiązanie dwutorowe
Najprostsza zasada jest taka, że dodatkowy tor powinien mieć konkretne uzasadnienie. Jeżeli potrzebujesz tylko zapalać światło w pokoju, standardowy łącznik jednobiegunowy będzie tańszy i wystarczający. Jeżeli jednak zależy Ci na jednoczesnym odcięciu dwóch przewodów, łatwiejszym serwisie albo obsłudze urządzenia technicznego, łącznik dwubiegunowy może być rozsądnym wyborem.
Przed zakupem sprawdź trzy rzeczy: co ma być przełączane, w jakich warunkach pracuje osprzęt i jakie zabezpieczenie ma obwód. To właśnie te informacje, a nie sama liczba klawiszy, decydują o poprawnym wyborze.
W instalacji 230 V bezpieczeństwo ma pierwszeństwo przed oszczędnością kilku złotych. Dobrze dobrany mechanizm, prawidłowy schemat i fachowy montaż dają rozwiązanie wygodne w codziennym użyciu, ale nie zwalniają z konieczności stosowania właściwych zabezpieczeń w rozdzielnicy.
