Gdy budynek potrzebuje jednocześnie prądu i ciepła, można wytwarzać oba media w jednym procesie zamiast kupować energię elektryczną z sieci i osobno spalać paliwo w kotle. Wyjaśniam, czym jest kogeneracja, jak działa układ CHP, gdzie sprawdza się najlepiej oraz kiedy taka inwestycja ma sens w domu, firmie lub większym obiekcie.
Jedna instalacja może dostarczać prąd i użyteczne ciepło
- Kogeneracja oznacza równoczesne wytwarzanie energii elektrycznej i ciepła w jednym procesie.
- Układ odzyskuje ciepło, które w zwykłej elektrowni często byłoby stratą odprowadzoną do otoczenia.
- Łączna sprawność dobrze dobranego systemu może przekraczać 80%, ale zależy od sposobu pracy i odbioru ciepła.
- Najlepsze efekty uzyskuje się tam, gdzie zapotrzebowanie na ciepło i prąd występuje przez dużą część roku.
- W domu jednorodzinnym rozwiązanie wymaga szczegółowego audytu, ponieważ koszt i obsługa mogą przewyższyć oszczędności.
Na czym polega kogeneracja i jak działa
Najprościej mówiąc, kogeneracja to skojarzona produkcja energii elektrycznej i cieplnej. Jedno paliwo napędza urządzenie, które wytwarza prąd, a powstające przy tym ciepło zostaje odzyskane i wykorzystane do ogrzewania budynku, przygotowania ciepłej wody albo procesów technologicznych.

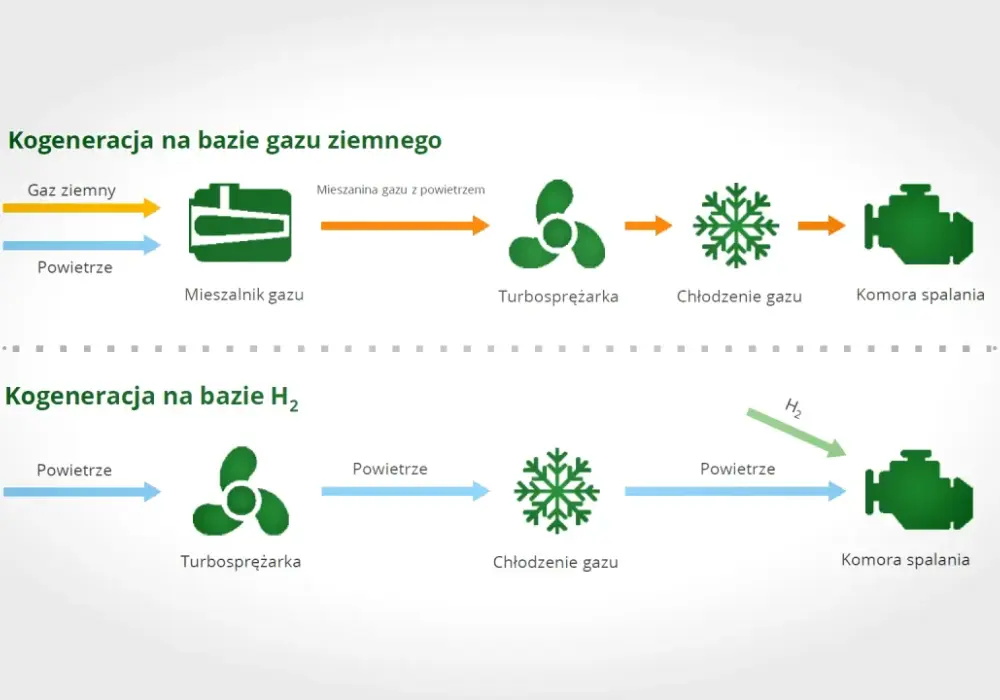

Typowy układ CHP, czyli Combined Heat and Power, składa się z silnika lub turbiny, generatora prądu, wymienników ciepła oraz automatyki sterującej. Silnik spala paliwo i napędza generator. Zamiast odprowadzać całe ciepło ze spalin oraz układu chłodzenia, instalacja przekazuje je do obiegu grzewczego.
Można wyobrazić sobie ten proces jako połączenie małej elektrowni i kotłowni. Różnica polega na tym, że ciepło nie jest produktem ubocznym, którego trzeba się pozbyć, lecz pełnowartościowym źródłem energii. Właśnie odzysk tej części energii decyduje o przewadze kogeneracji nad oddzielnym wytwarzaniem prądu i ciepła.
Co dzieje się z energią paliwa
Przykładowy silnik gazowy może zamieniać część energii paliwa na prąd, a pozostałą część na ciepło użytkowe. Jeśli energia chemiczna paliwa wynosi umownie 100 jednostek, system może dostarczyć około 35-45 jednostek energii elektrycznej i 40-50 jednostek ciepła. Reszta obejmuje straty, między innymi w spalinach i układzie mechanicznym.
Nie oznacza to jednak, że każdy system osiągnie taki wynik. Liczy się temperatura odbioru ciepła, liczba godzin pracy, stan techniczny urządzenia i dopasowanie mocy. Jeżeli nie ma gdzie wykorzystać ciepła, przewaga kogeneracji szybko maleje.
Jakie urządzenia wykorzystuje się w kogeneracji
Kogeneracja nie jest jednym konkretnym urządzeniem. To sposób zorganizowania produkcji energii, który można zrealizować za pomocą kilku technologii. Wybór zależy od mocy instalacji, dostępnego paliwa, profilu zużycia oraz tego, czy odbiorca potrzebuje przede wszystkim prądu, ciepła czy obu mediów w podobnym stopniu.
| Technologia | Typowe zastosowanie | Najważniejsza cecha |
|---|---|---|
| Silnik gazowy | Hotele, firmy, baseny, szpitale, większe budynki | Dobra elastyczność i możliwość szybkiej regulacji mocy |
| Silnik na biogaz | Oczyszczalnie, biogazownie, gospodarstwa rolne | Wykorzystuje paliwo powstające z odpadów organicznych |
| Turbina gazowa | Przemysł i większe źródła energii | Sprawdza się przy dużej, stabilnej skali pracy |
| Ogniwo paliwowe | Wybrane instalacje małej i średniej mocy | Wytwarza prąd elektrochemicznie, zwykle przy niskim poziomie hałasu |
| Układ na biomasę | Obiekty z dostępem do lokalnego paliwa | Może łączyć produkcję ciepła i energii z wykorzystaniem paliwa stałego |
W budynkach mieszkalnych mówi się często o mikrokogeneracji. Są to małe jednostki, zwykle o mocy elektrycznej od kilku do kilkudziesięciu kilowatów, przeznaczone między innymi dla domów, małych obiektów usługowych i budynków wielorodzinnych.
W praktyce domowej instalacja może współpracować z zasobnikiem ciepłej wody, buforem ciepła, kotłem szczytowym i siecią elektroenergetyczną. Bufor pozwala odebrać ciepło wtedy, gdy urządzenie produkuje prąd, nawet jeśli ogrzewanie nie potrzebuje go dokładnie w tej samej chwili.
Kogeneracja a trigeneracja
Jeśli odzyskane ciepło zasila dodatkowo urządzenie chłodnicze, mówimy o trigeneracji. Taki układ dostarcza prąd, ciepło i chłód, dlatego bywa interesujący dla hoteli, szpitali, biurowców oraz centrów handlowych, w których klimatyzacja działa także poza krótkim sezonem letnim.
To rozszerzenie nie zawsze jest opłacalne. Agregat absorpcyjny lub adsorpcyjny zwiększa koszt i stopień skomplikowania instalacji, więc powinien pracować przez odpowiednio wiele godzin. Sam fakt, że obiekt ma klimatyzację, nie uzasadnia jeszcze budowy trigeneracji.
Dlaczego ten sposób produkcji energii jest efektywny
W tradycyjnym modelu prąd powstaje w elektrowni, a ciepło w osobnej kotłowni. Podczas produkcji energii elektrycznej w dużej elektrowni znaczna część energii paliwa zamienia się w ciepło odpadowe. Kogeneracja pozwala odzyskać część tej energii na miejscu i wykorzystać ją użytkowo.
Łączna sprawność układu może wynosić około 70-90%, a w dobrze zaprojektowanych instalacjach przekraczać 80%. Dla porównania, sama produkcja energii elektrycznej w elektrowni kondensacyjnej ma niższą sprawność, ponieważ ciepło nie jest tam wykorzystywane przez lokalnego odbiorcę.
Korzyść nie ogranicza się do mniejszego zużycia paliwa. Właściciel obiektu może częściowo ograniczyć zakup energii z sieci, zmniejszyć straty przesyłowe i zyskać dodatkowe źródło zasilania. W przypadku zakładów produkcyjnych ważna bywa też większa odporność na przerwy w dostawie prądu, choć nie każda jednostka kogeneracyjna automatycznie działa jako zasilanie awaryjne.
Efektywność zależy od wykorzystania ciepła
Najczęściej popełniany błąd polega na ocenianiu kogeneracji wyłącznie przez pryzmat ilości wyprodukowanego prądu. Tymczasem ciepło musi zostać odebrane i wykorzystane. Jeżeli latem obiekt nie potrzebuje ogrzewania, a nie ma zapotrzebowania na ciepłą wodę, chłód technologiczny ani magazyn ciepła, urządzenie może pracować z mniejszą korzyścią.
Dlatego przy analizie patrzę przede wszystkim na roczny profil zużycia, a nie na maksymalne zapotrzebowanie z jednego zimnego dnia. Stabilne obciążenie przez wiele godzin zwykle ma większe znaczenie niż sama wysoka moc urządzenia.
Gdzie kogeneracja sprawdza się najlepiej
Najlepszym miejscem dla kogeneracji jest obiekt, który stale potrzebuje jednocześnie energii elektrycznej i ciepła. Z tego powodu technologia często trafia do hoteli, basenów, szpitali, zakładów przemysłowych, oczyszczalni ścieków, gospodarstw rolnych i systemów ciepłowniczych.
- Hotel może wykorzystywać prąd do zasilania pokoi i zaplecza, a ciepło do ogrzewania oraz przygotowania wody dla gości.
- Basen ma wysokie i dość stałe zapotrzebowanie na ciepło, wentylację oraz energię elektryczną.
- Oczyszczalnia ścieków może spalać biogaz powstający w procesie oczyszczania i odzyskiwać energię na potrzeby własne.
- Zakład produkcyjny wykorzystuje ciepło do suszenia, podgrzewania wody lub procesów technologicznych, a prąd zużywa na miejscu.
W domu jednorodzinnym sytuacja jest bardziej złożona. Zapotrzebowanie na ciepło jest sezonowe, a latem zwykle spada. Dom może więc przez część roku nie mieć wystarczającego odbioru ciepła, aby urządzenie pracowało ekonomicznie.
Mikrokogeneracja może mieć sens w dużym, dobrze zamieszkanym domu z całorocznym zużyciem ciepłej wody, basenem, warsztatem albo innym stałym odbiornikiem energii. W typowym domu energooszczędnym bardziej naturalnym zestawem będzie często pompa ciepła, fotowoltaika i magazyn energii lub ciepła. Nie jest to jednak reguła, bo o wyniku decydują ceny paliwa, energii, serwisu i warunki przyłączenia.
Ograniczenia i decyzje przed zakupem instalacji
Kogeneracja nie jest uniwersalnym sposobem na obniżenie rachunków. Jednostka wymaga regularnych przeglądów, serwisu, miejsca technicznego, odpowiedniej wentylacji i bezpiecznego odprowadzania spalin. Przy silniku gazowym trzeba uwzględnić także zmienność cen paliwa oraz koszty części eksploatacyjnych.
Istotna jest również akustyka. Silnik spalinowy generuje drgania i hałas, dlatego agregat powinien znajdować się w odpowiednio przygotowanym pomieszczeniu. W domu ustawienie urządzenia przy sypialni lub ścianie wspólnej z salonem może szybko okazać się złym pomysłem.
Przeczytaj również: Wykres cen energii - Jak czytać i oszczędzać? Poradnik.
Co sprawdzić przed wyborem
- Przeanalizować roczne zużycie prądu, ciepła i ciepłej wody, najlepiej w ujęciu miesięcznym lub godzinowym.
- Sprawdzić, ile godzin w roku instalacja może pracować z realnym odbiorem ciepła.
- Dobrać moc do podstawowego zapotrzebowania, a nie do krótkotrwałych szczytów.
- Uwzględnić bufor ciepła, kocioł uzupełniający albo inne źródło na okresy zwiększonego zapotrzebowania.
- Policzyć paliwo, serwis, przeglądy, przyłącze, wentylację i ewentualną modernizację instalacji.
- Sprawdzić wymagania formalne, warunki przyłączenia oraz możliwość wykorzystania wyprodukowanej energii na miejscu.
Przy większych inwestycjach warto rozważyć audyt energetyczny i analizę kilku wariantów pracy. Sama deklarowana sprawność urządzenia nie wystarczy, bo producent podaje ją zwykle dla określonych warunków. Najważniejszy jest wynik całego systemu w rzeczywistym budynku, a nie parametr zapisany w karcie katalogowej.
Trzeba też odróżnić zwykłą kogenerację od formalnej kategorii wysokosprawnej kogeneracji. Ta druga wymaga spełnienia określonych warunków technicznych i obliczeniowych dotyczących między innymi oszczędności energii pierwotnej. Zasady wsparcia i wymagania dla instalacji mogą się zmieniać, dlatego przed inwestycją komercyjną trzeba sprawdzić aktualne przepisy oraz dokumenty Urzędu Regulacji Energetyki.
Najważniejszy test opłacalności znajduje się w profilu zużycia
Kogeneracja jest sposobem na lepsze wykorzystanie paliwa, ale nie zastępuje analizy technicznej. Największą wartość daje tam, gdzie prąd i ciepło są potrzebne równocześnie przez dużą część roku, a właściciel potrafi wykorzystać większość produkcji na miejscu.
W domu jednorodzinnym nie traktowałbym jej jako automatycznie lepszej alternatywy dla pompy ciepła czy fotowoltaiki. Najpierw porównałbym zużycie godzinowe, koszty serwisu, dostępność paliwa i możliwość odbioru ciepła. Dopiero z tych danych wynika, czy skojarzona produkcja energii będzie praktycznym rozwiązaniem, czy tylko ciekawą technologią o zbyt małym wykorzystaniu.
