Zlokalizuj rury wodociągowe: Mapy, sprzęt, koszty. Kopię bezpiecznie!

Lokalizacja podziemnych rur wodociągowych to kluczowa kwestia dla każdego właściciela nieruchomości, planującego jakiekolwiek prace ziemne. Niezależnie od tego, czy zamierzasz postawić ogrodzenie, zbudować taras, czy po prostu posadzić drzewo, wiedza o przebiegu instalacji jest niezbędna, aby uniknąć kosztownych uszkodzeń i zapewnić bezpieczeństwo. W tym artykule, jako Witold Baranowski, podzielę się moją wiedzą i doświadczeniem, przedstawiając zarówno metody „papierkowe”, jak i te bardziej zaawansowane, które pozwolą Ci precyzyjnie określić, gdzie dokładnie przebiegają rury na Twojej działce.

Zanim zaczniesz kopać, sprawdź dokumenty: gdzie rura leży na papierze

Zawsze powtarzam moim klientom: zanim wbijesz pierwszą łopatę, sprawdź dokumenty. Podstawowym źródłem wiedzy o uzbrojeniu terenu jest mapa zasadnicza. To opracowanie kartograficzne, które zawiera kompleksowe informacje o sieciach uzbrojenia terenu, w tym o wodociągach. Możesz ją uzyskać w Powiatowym Ośrodku Dokumentacji Geodezyjnej i Kartograficznej (PODGiK) właściwym dla Twojej lokalizacji. Pamiętaj jednak, że jej aktualność może być ograniczona. Czasem, zwłaszcza na starszych mapach lub w przypadku samowolnie wykonanych przyłączy, dane mogą nie odzwierciedlać rzeczywistego stanu, co jest istotnym ograniczeniem.

Geodezyjna inwentaryzacja powykonawcza: najpewniejsze źródło wiedzy o przyłączu

Jeśli masz do czynienia z nowo wybudowanym przyłączem wodociągowym, to geodezyjna inwentaryzacja powykonawcza jest absolutnie najpewniejszym źródłem informacji. Jest to mapa sporządzana przez uprawnionego geodetę po zakończeniu prac budowlanych, która przedstawia rzeczywisty, dokładny przebieg instalacji. W Polsce inwentaryzacja powykonawcza jest obowiązkowa dla każdego nowo wybudowanego przyłącza, co gwarantuje wysoką precyzję danych. Zawsze warto poszukać tego dokumentu, jeśli posiadasz stosunkowo nowe przyłącze.

Jak uzyskać dostęp do map i czy można to zrobić online przez Geoportal?

W dobie cyfryzacji dostęp do danych geodezyjnych jest coraz łatwiejszy. Możesz skorzystać z ogólnopolskiego serwisu Geoportal.gov.pl, który umożliwia przeglądanie uzbrojenia terenu w ramach Głównej Ewidencji Sieci Uzbrojenia Terenu (GESUT). Muszę jednak zaznaczyć, że dostępność i szczegółowość danych różni się w zależności od regionu Polski niektóre obszary są zdigitalizowane lepiej niż inne. Alternatywnie, serwisy komercyjne, takie jak OnGeo.pl, oferują płatne raporty o działce, które często zawierają zintegrowane mapy uzbrojenia terenu, co może być wygodnym rozwiązaniem, jeśli potrzebujesz kompleksowych informacji w jednym miejscu.

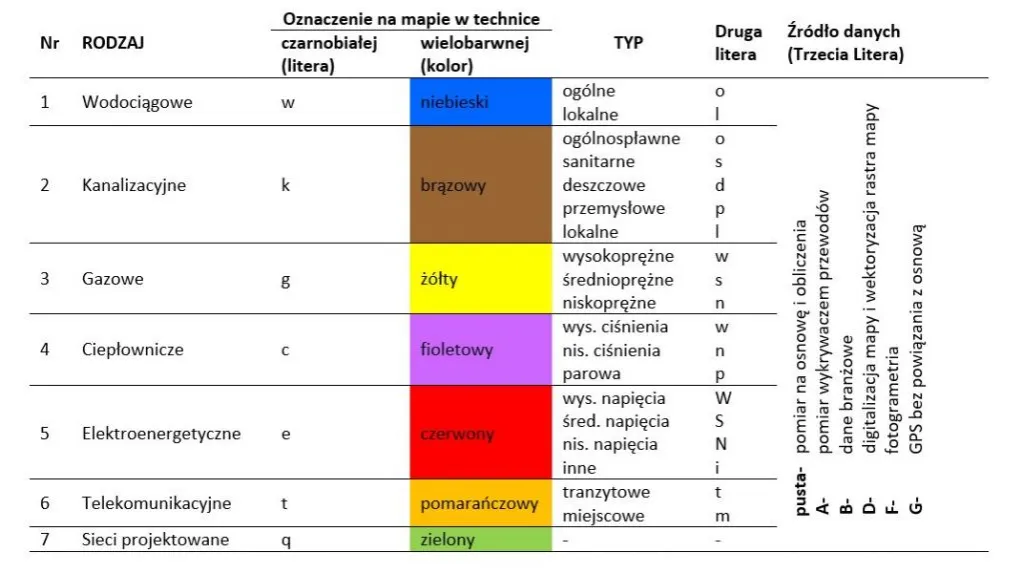

ABC czytania map: Jak rozpoznać symbol rury wodociągowej?

Kiedy już masz mapę w ręku, ważne jest, aby wiedzieć, jak prawidłowo odczytać oznaczenia. Na mapach geodezyjnych przewody wodociągowe są standardowo oznaczane niebieską linią ciągłą. Dodatkowo, wzdłuż tej linii często znajdziesz symbol literowy "w", który jednoznacznie wskazuje na wodociąg. Znajomość tych podstawowych symboli pozwoli Ci szybko zorientować się w przebiegu instalacji na Twojej działce.

Detektyw na własnej działce: czy możesz samodzielnie namierzyć rurę?

Zanim sięgniesz po zaawansowane technologie, warto rozejrzeć się po własnej działce. Czasem proste obserwacje mogą naprowadzić Cię na ślad rurociągu. To taka moja "detektywistyczna" metoda, którą zawsze polecam na początek.

• Studzienki i zasuwy: Szukaj widocznych studzienek kanalizacyjnych lub wodociągowych, a także charakterystycznych pokryw zasuw, które często znajdują się wzdłuż trasy rurociągu.
• Widoczne zawory: Czasami zawory odcinające lub hydranty są umieszczone nad ziemią, co daje wyraźną wskazówkę co do przebiegu sieci.
• Ślady wcześniejszych prac ziemnych: Nierówności terenu, zmiany w roślinności, a nawet różnice w kolorze gleby mogą świadczyć o tym, że w danym miejscu były prowadzone prace ziemne i zakopywano instalacje.
• Linie proste: Rury wodociągowe są zazwyczaj układane w liniach prostych, łącząc punkty takie jak budynki, studzienki czy przyłącza. Warto zwrócić uwagę na takie geometryczne układy.

Prosty wykrywacz metali: kiedy ma sens, a kiedy to strata czasu?

Prosty wykrywacz metali może być pomocny, ale jego zastosowanie ma swoje ograniczenia. Jeśli masz do czynienia z metalowymi rurami (np. stalowymi, żeliwnymi), takie urządzenie może wskazać ich przybliżony przebieg. Należy jednak pamiętać, że jego zasięg jest zazwyczaj niewielki, a dokładność ograniczona, zwłaszcza przy głęboko położonych instalacjach. Przy rurach z tworzyw sztucznych (PVC, PE) wykrywacz metali jest praktycznie bezużyteczny, ponieważ nie reaguje na niemetalowe materiały. To raczej narzędzie do wstępnego rozeznania, a nie precyzyjnej lokalizacji.

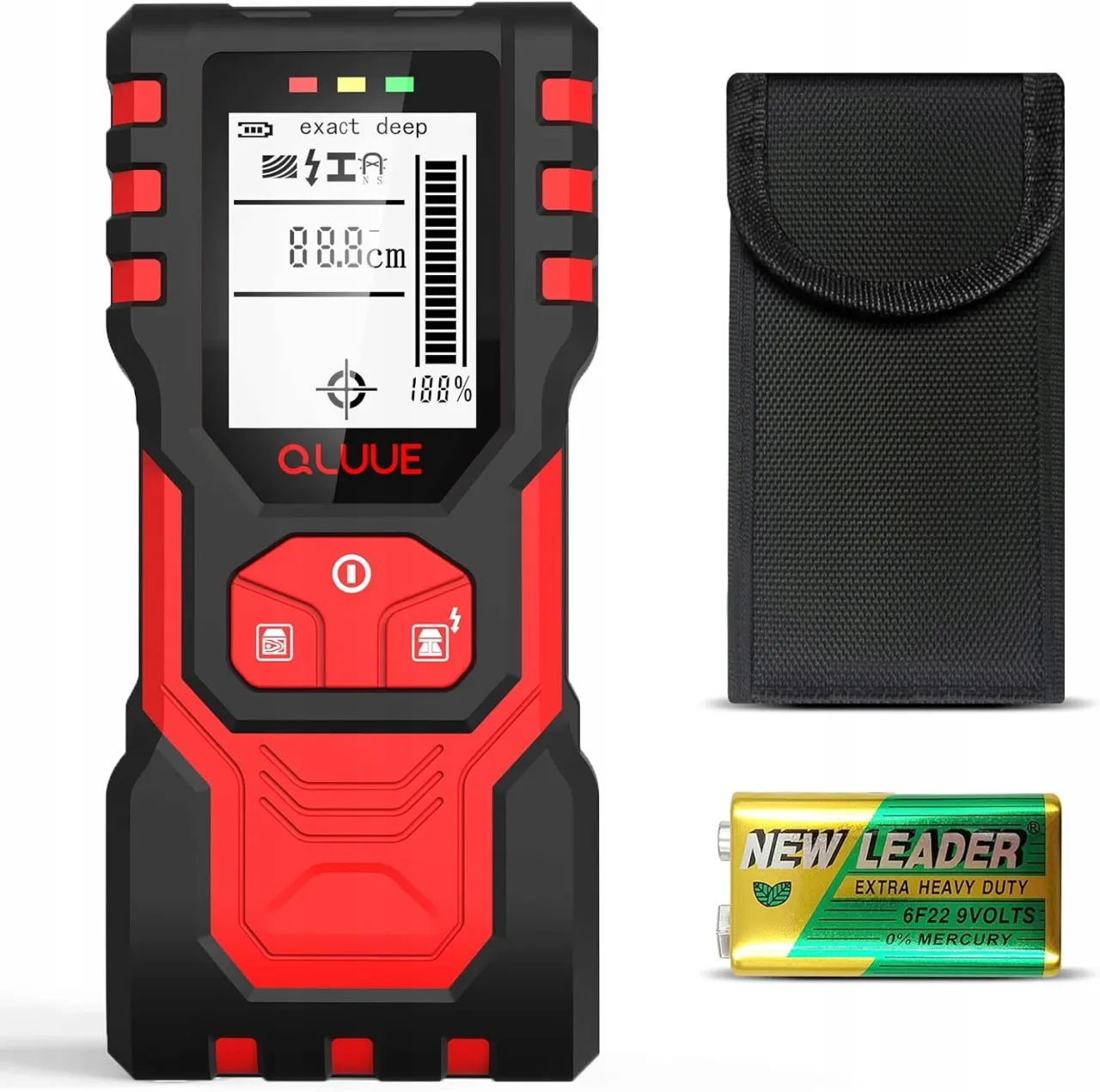

Elektroniczne lokalizatory dla majsterkowiczów: przegląd rynku i realnych możliwości

Na rynku dostępne są urządzenia przeznaczone do użytku domowego, które oferują nieco więcej niż proste wykrywacze metali. Mówię tu o elektronicznych lokalizatorach, takich marek jak Bosch czy Unit. Potrafią one wykrywać zarówno rury metalowe, jak i rury z tworzyw sztucznych, pod warunkiem że są wypełnione wodą. Ich zasięg zazwyczaj ogranicza się do kilkudziesięciu centymetrów głębokości, co jest wystarczające do płytko położonych instalacji. Ceny takich urządzeń wahają się od kilkuset do kilku tysięcy złotych, w zależności od funkcji i precyzji. To dobra opcja, jeśli regularnie potrzebujesz lokalizować płytko położone rury i nie chcesz za każdym razem wzywać specjalisty.

Różdżkarstwo fakt czy mit? Sprawdzamy kontrowersyjną metodę

Wielu ludzi pyta mnie o różdżkarstwo. Metoda ta polega na użyciu specjalnych prętów lub gałęzi (różdżek), które mają rzekomo reagować na "żyły wodne" lub rury pod ziemią. Z mojego doświadczenia i wiedzy technicznej muszę jasno powiedzieć: skuteczność różdżkarstwa nie jest potwierdzona naukowo. Jest to metoda traktowana z dużą rezerwą przez środowisko inżynierskie i geodezyjne. Opiera się raczej na intuicji i autosugestii niż na fizycznych zasadach. Jeśli zależy Ci na precyzji i pewności, zdecydowanie odradzam poleganie wyłącznie na różdżkarstwie.

Skuteczność różdżkarstwa nie jest potwierdzona naukowo i jest traktowana z dużą rezerwą.

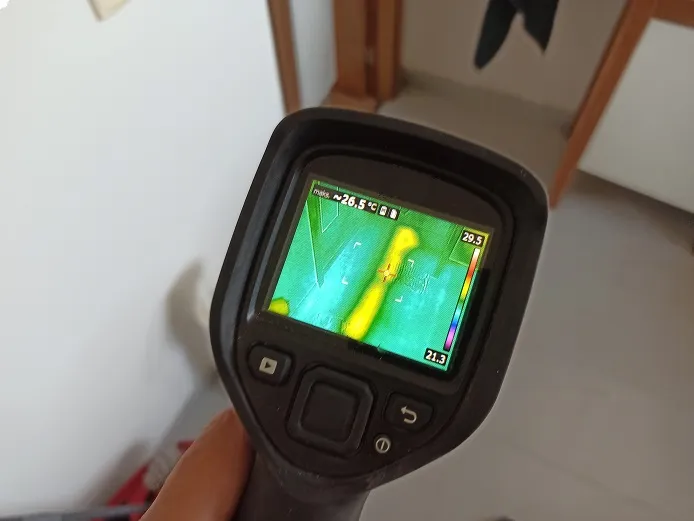

Gdy domowe sposoby zawodzą: kiedy wezwać fachowców?

Niestety, nie zawsze możemy polegać na własnych siłach i prostych narzędziach. Czasem dokumentacja jest niekompletna, rury są głęboko, a domowe wykrywacze zawodzą. W takich sytuacjach, zwłaszcza gdy potrzebna jest precyzyjna i bezinwazyjna lokalizacja czy to z powodu planowanych prac, czy podejrzenia awarii wezwanie fachowców staje się koniecznością. Profesjonalne firmy dysponują technologiami, które są w stanie "prześwietlić" ziemię i wskazać dokładny przebieg instalacji.

Metody akustyczne (geofon): Jak specjaliści „nasłuchują” wodę pod ziemią?

Metody akustyczne to jedna z podstawowych technik, którą stosujemy do lokalizacji rur, a zwłaszcza do wykrywania wycieków. Wykorzystujemy do tego geofony i korektory. Geofon to urządzenie, które wzmacnia dźwięki przenoszone na powierzchnię gruntu, pozwalając nam "nasłuchiwać" szumu wody przepływającej przez rurę lub, co ważniejsze, wydostającej się z nieszczelności. Korelatory idą o krok dalej analizują dźwięki zbierane z dwóch punktów na rurociągu, a zaawansowane algorytmy pozwalają precyzyjnie określić lokalizację wycieku. To niezwykle skuteczna metoda, szczególnie w przypadku awarii.

Georadar: Czy można prześwietlić działkę jak rentgenem?

Georadar (GPR Ground Penetrating Radar) to technologia, która pozwala nam "prześwietlić" ziemię niczym rentgenem. Działa na zasadzie wysyłania fal elektromagnetycznych w głąb gruntu i analizowania odbitego sygnału. Różne obiekty podziemne, w tym rury (zarówno metalowe, jak i niemetalowe, np. z PVC), a także kamienie czy puste przestrzenie, odbijają fale w charakterystyczny sposób. Analizując te odbicia, możemy stworzyć obraz przekroju ziemi i dokładnie zlokalizować rury oraz inne obiekty. To metoda bezinwazyjna i bardzo wszechstronna, idealna do kompleksowego rozpoznania terenu.

Gaz znacznikowy: Niezawodny sposób na wykrycie nawet mikrowycieków

Gdy wyciek jest bardzo mały lub rura jest z tworzywa sztucznego, a metody akustyczne nie dają jednoznacznych wyników, sięgamy po gaz znacznikowy. Do instalacji wodociągowej wprowadzamy nietoksyczną mieszankę gazów, zazwyczaj wodoru z azotem. Gaz ten jest lżejszy od powietrza i ulatnia się przez najmniejsze nieszczelności, przedostając się na powierzchnię gruntu. Tam wykrywamy go za pomocą bardzo czułych detektorów. To niezwykle precyzyjna metoda, która pozwala nam zlokalizować nawet mikrowycieki, niezależnie od materiału, z którego wykonana jest rura.

Lokalizator elektromagnetyczny: Precyzyjne śledzenie rur metalowych krok po kroku

Lokalizatory elektromagnetyczne to nasze podstawowe narzędzia do precyzyjnego śledzenia rur metalowych. System składa się z dwóch głównych elementów: generatora sygnału i odbiornika. Generator sygnału jest podłączany do rury (lub w jej pobliżu), wzbudzając w niej pole elektromagnetyczne. Następnie, za pomocą odbiornika, śledzimy przebieg tego pola na powierzchni gruntu. Odbiornik wskazuje nam dokładną trasę rury, a często także jej głębokość. To bardzo efektywna i precyzyjna metoda, którą stosujemy na co dzień.

Ile kosztuje wiedza o tym, co kryje ziemia? Cennik usług w Polsce

Pytanie o koszty zawsze pojawia się, gdy mówimy o profesjonalnych usługach. Cena usługi lokalizacyjnej nie jest stała i zależy od kilku kluczowych czynników, które zawsze omawiam z klientem przed podjęciem zlecenia.

• Użyta metoda: Niektóre technologie, jak georadar czy gaz znacznikowy, są bardziej zaawansowane i kosztowne w eksploatacji niż proste metody akustyczne.
• Złożoność zlecenia: Długość odcinka do zlokalizowania, głębokość rur, rodzaj gruntu oraz obecność innych instalacji podziemnych wpływają na czas i trudność pracy.
• Lokalizacja: Koszty dojazdu i specyfika regionu mogą mieć wpływ na ostateczną cenę.
• Konkretna firma: Różne firmy mają różne cenniki, zależne od doświadczenia, renomy i posiadanego sprzętu.

Widełki cenowe: na jaki wydatek się przygotować w zależności od metody?

Aby dać Ci ogólne pojęcie, na jaki wydatek się przygotować, przedstawię przykładowe widełki cenowe, bazując na aktualnych danych z rynku w Polsce. Diagnostyka sieci wodociągowej, często realizowana przez przedsiębiorstwa wodociągowe, to koszt rzędu 300-400 zł brutto za godzinę pracy. Jeśli potrzebujesz zlokalizować awarię na przyłączu do domu, możesz spodziewać się kosztu około 370 zł. Natomiast kompleksowa usługa lokalizacji wycieku dla klienta indywidualnego, która często wymaga zastosowania kilku metod i większego zaangażowania sprzętu, zazwyczaj zaczyna się od około 1000 zł netto (czyli 1230 zł brutto). Warto zawsze poprosić o indywidualną wycenę.

Czy można wynająć profesjonalny sprzęt do samodzielnej lokalizacji?

Z mojego doświadczenia wynika, że choć prostsze urządzenia do lokalizacji rur są dostępne w sprzedaży i można je kupić do użytku domowego, to specjalistyczny sprzęt wysokiej klasy, taki jak georadar czy zaawansowane korelatory akustyczne, jest zazwyczaj oferowany wraz z usługą operatora. Wynika to z kilku powodów: złożoności obsługi, konieczności interpretacji danych, a także wysokiej wartości samego sprzętu. Prawidłowa obsługa i analiza wyników wymagają specjalistycznej wiedzy i doświadczenia, dlatego w przypadku poważniejszych zadań zawsze rekomenduję skorzystanie z usług profesjonalistów.

Rura zlokalizowana: kluczowe zasady bezpieczeństwa

Kiedy już wiesz, gdzie przebiega rura wodociągowa, to dopiero połowa sukcesu. Teraz najważniejsze jest, aby zachować bezpieczeństwo podczas wszelkich prac ziemnych. Pamiętaj, że typowa głębokość położenia przyłącza wodociągowego może się różnić. Zależy to od lokalnych przepisów, standardów budowlanych, a także warunków gruntowych. Nie ma jednej uniwersalnej głębokości. Dlatego zawsze należy polegać na dostępnej dokumentacji geodezyjnej i wynikach profesjonalnej lokalizacji przed rozpoczęciem jakichkolwiek prac ziemnych. To podstawa, aby uniknąć niespodzianek.

Oznaczanie trasy: jak zabezpieczyć miejsce przed rozpoczęciem prac ziemnych?

Po zlokalizowaniu rurociągu kluczowe jest jego odpowiednie oznaczenie na powierzchni gruntu. To prosta, ale niezwykle ważna czynność, która minimalizuje ryzyko uszkodzenia instalacji. Oto moje praktyczne wskazówki:

• Farba w sprayu: Użyj jaskrawej, trwałej farby w sprayu do zaznaczenia linii przebiegu rury bezpośrednio na ziemi.
• Paliki i taśma: Wbij paliki wzdłuż trasy rurociągu i połącz je jaskrawą taśmą ostrzegawczą, tworząc wyraźną barierę.
• Zdjęcia i szkice: Zrób zdjęcia i szkice oznaczonego terenu, aby mieć dodatkową dokumentację.
• Poinformuj wszystkich: Jeśli na działce pracują inne osoby, upewnij się, że wszyscy są świadomi lokalizacji i konieczności zachowania ostrożności.

Przeczytaj również: Piec CO dymi? Wymień uszczelkę! Poradnik wyboru i montażu

Co zrobić, gdy mimo wszystko uszkodzisz rurę? Instrukcja postępowania w razie awarii

Nawet przy największej ostrożności, wypadki się zdarzają. Jeśli podczas prac ziemnych przypadkowo uszkodzisz rurę wodociągową, musisz działać szybko i odpowiedzialnie. Oto instrukcja krok po kroku, którą zawsze powtarzam:

1. Natychmiast przerwij prace: Odłóż narzędzia i wyłącz maszyny. Dalsze kopanie może pogorszyć sytuację.
2. Zabezpiecz miejsce: Jeśli to możliwe i bezpieczne, spróbuj ograniczyć rozprzestrzenianie się wody. Oznacz miejsce awarii, aby nikt przypadkiem nie wpadł w powstałe rozlewisko.
3. Odcięcie dopływu wody: Jeśli wiesz, gdzie znajduje się główny zawór odcinający dopływ wody do Twojej nieruchomości i jesteś w stanie bezpiecznie go zamknąć, zrób to. W przypadku większych rur lub braku dostępu, nie ryzykuj.
4. Niezwłocznie powiadom odpowiednie służby: Najważniejsze jest szybkie wezwanie pogotowia wodociągowego lub lokalnego zakładu wodociągów i kanalizacji. Podaj dokładną lokalizację i opis sytuacji. Nie próbuj naprawiać awarii samodzielnie, jeśli nie masz do tego odpowiednich kwalifikacji i sprzętu.
5. Zachowaj spokój: Stres jest naturalny, ale zachowanie spokoju pozwoli Ci działać efektywniej i bezpieczniej.
