Zawór trójdrożny: za pompą w CO, przed w CWU? Ekspert radzi.

Ten artykuł szczegółowo wyjaśnia, gdzie prawidłowo zamontować zawór trójdrożny przed czy za pompą w instalacjach centralnego ogrzewania i ciepłej wody użytkowej. Poznaj kluczowe zasady, uniknij kosztownych błędów i zapewnij długotrwałą, efektywną pracę Twojego systemu grzewczego.

Rola zaworu trójdrożnego: czym jest i dlaczego nie można go pominąć?

Zawór trójdrożny to niezwykle istotny element w każdej nowoczesnej instalacji grzewczej i ciepłej wody użytkowej. Jego podstawową funkcją jest kontrolowanie kierunku przepływu medium grzewczego lub jego mieszanie w celu uzyskania pożądanej temperatury. Bez niego trudno byłoby mówić o efektywnym i bezpiecznym działaniu systemu.

W zależności od typu, zawór trójdrożny może pełnić rolę mieszającą, chroniąc kocioł przed szkodliwym wpływem zbyt niskiej temperatury powrotu, lub przełączającą, umożliwiając naprzemienne zasilanie różnych obiegów, na przykład centralnego ogrzewania i zasobnika ciepłej wody użytkowej. To właśnie dzięki niemu możemy precyzyjnie zarządzać temperaturą w różnych częściach instalacji, co przekłada się na komfort użytkowania i, co równie ważne, na długowieczność całego systemu.

Konsekwencje błędów: co grozi, gdy zawór i pompa nie współpracują prawidłowo?

Z mojego doświadczenia wiem, że błędy w montażu zaworu trójdrożnego względem pompy mogą prowadzić do szeregu poważnych problemów, które obniżają komfort użytkowania i generują niepotrzebne koszty. Oto najpoważniejsze z nich:

• Niska temperatura wody w instalacji: Jeśli zawór nie miesza czynnika prawidłowo lub jest źle ustawiony, w grzejnikach czy podłogówce może panować zbyt niska temperatura, co skutkuje niedogrzaniem pomieszczeń.
• Zawieszanie się zaworu: Nieprawidłowe podłączenie siłownika lub jego wadliwe działanie może sprawić, że zawór nie będzie się otwierał ani zamykał w odpowiednim zakresie, co uniemożliwi regulację.
• Częściowo ciepłe grzejniki: To częsty objaw złego mieszania lub nieprawidłowego przepływu, gdzie tylko niektóre grzejniki otrzymują odpowiednio ciepłą wodę.
• Hałas w instalacji: Błędne umiejscowienie zaworu względem pompy może prowadzić do zaburzeń przepływu, a w konsekwencji do głośnej pracy pompy lub całej instalacji.
• Uszkodzenie pompy obiegowej: Niewłaściwa lokalizacja zaworu może sprzyjać zjawisku kawitacji, które w dłuższej perspektywie prowadzi do erozji i uszkodzenia wirnika pompy.
• Korozja niskotemperaturowa kotła: W przypadku kotłów na paliwa stałe, brak odpowiedniej ochrony powrotu przez zawór mieszający może skutkować kondensacją i korozją wymiennika, znacznie skracając żywotność kotła.

Mieszanie czy przełączanie? Zrozum różnicę, by dobrze zaplanować montaż.

Zanim przejdziemy do konkretnych zasad montażu, musimy zrozumieć, że zawory trójdrożne nie są jednorodne pod względem funkcji. Rozróżniamy przede wszystkim dwa główne typy: zawory mieszające i zawory przełączające (rozdzielające). Zrozumienie tej różnicy jest absolutnie kluczowe dla prawidłowego zaprojektowania i wykonania instalacji.

Zawór mieszający, jak sama nazwa wskazuje, ma za zadanie mieszać dwa strumienie wody o różnych temperaturach, aby uzyskać strumień o pożądanej, pośredniej temperaturze. Jego głównym zastosowaniem jest ochrona kotła (zwłaszcza na paliwa stałe) przed zbyt niską temperaturą wody powracającej z instalacji, co zapobiega korozji niskotemperaturowej. Jest również niezbędny w instalacjach ogrzewania podłogowego, gdzie obniża temperaturę czynnika grzewczego do bezpiecznego poziomu. Z kolei zawór przełączający (rozdzielający) służy do zmiany kierunku przepływu medium. Nie miesza on strumieni, lecz kieruje je do jednego z dwóch możliwych obiegów. Jest to idealne rozwiązanie w systemach, które zasilają naprzemiennie dwa odbiorniki, na przykład obieg centralnego ogrzewania i zasobnik ciepłej wody użytkowej, lub w instalacjach z dwoma źródłami ciepła.

Zawór trójdrożny przed czy za pompą? Rozstrzygamy kluczowy dylemat montażowy

Złota zasada dla instalacji CO: dlaczego montujemy zawór za pompą?

W instalacjach centralnego ogrzewania (CO), a zwłaszcza w obiegach grzejnikowych, zawór trójdrożny montuje się zazwyczaj za pompą obiegową. Dlaczego akurat tam? Chodzi przede wszystkim o zapewnienie stabilnego i prawidłowego przepływu oraz efektywnego mieszania medium. Gdy pompa znajduje się przed zaworem, "pcha" wodę przez niego, co może prowadzić do niestabilności i utrudniać precyzyjną regulację.

Natomiast, gdy zawór trójdrożny jest umiejscowiony za pompą, to pompa "ciągnie" wodę przez zawór. Taka konfiguracja minimalizuje ryzyko kawitacji w pompie, zapewnia bardziej jednorodny przepływ i pozwala zaworowi na efektywniejsze mieszanie gorącej wody z zasilania z chłodniejszą wodą powracającą z instalacji. To kluczowe dla uzyskania stabilnej temperatury w całym obiegu grzewczym.

Wyjątek potwierdzający regułę: kiedy zawór musi znaleźć się przed pompą w obiegu C.W.U.?

Choć w CO dominują zawory za pompą, to w obiegu ciepłej wody użytkowej (c.w.u.) sytuacja często wygląda inaczej. W systemach, gdzie zawór trójdrożny pełni funkcję przełączającą, kierując wodę do zasobnika c.w.u. lub do obiegu CO, powinien on znaleźć się przed pompą. Taka lokalizacja umożliwia pompie efektywne "pchanie" wody do wybranego obiegu, co jest bardziej efektywne w przypadku konieczności szybkiego przełączania strumienia.

Jest to szczególnie istotne w układach z jednym źródłem ciepła, które musi obsługiwać zarówno ogrzewanie, jak i podgrzewanie wody użytkowej. W tym przypadku zawór przełączający, umieszczony przed pompą, staje się strategicznym elementem, który decyduje o priorytecie zasilania, np. najpierw zasobnik c.w.u., a po jego nagrzaniu obieg CO.

Ogrzewanie podłogowe: specyficzne wymagania i optymalna lokalizacja zaworu.

Ogrzewanie podłogowe to system niskotemperaturowy, co oznacza, że wymaga znacznie niższej temperatury czynnika grzewczego niż tradycyjne grzejniki (zazwyczaj 30-45°C). Właśnie tutaj zawór trójdrożny, pełniący funkcję mieszającą, odgrywa absolutnie kluczową rolę. Jego zadaniem jest obniżenie temperatury wody z zasilania kotła do poziomu bezpiecznego i efektywnego dla podłogówki.

W instalacjach ogrzewania podłogowego zawór mieszający montuje się zazwyczaj na zasilaniu obiegu podłogowego, tuż przed rozdzielaczem. W tej konfiguracji pompa obiegowa dla podłogówki często znajduje się za zaworem mieszającym, "ciągnąc" już wymieszaną wodę o odpowiedniej temperaturze. Dzięki temu mamy pewność, że do pętli podłogowych trafia woda o kontrolowanej temperaturze, co zapobiega przegrzewaniu posadzki i zapewnia komfort cieplny.

Jak poprawna kolejność chroni pompę przed zjawiskiem kawitacji?

Zjawisko kawitacji to prawdziwy wróg pomp obiegowych i niestety, często jest wynikiem błędnego montażu. Kawitacja występuje, gdy w cieczy tworzą się pęcherzyki pary wodnej, a następnie gwałtownie implodują, uderzając w elementy pompy. Powoduje to hałas, wibracje, a w dłuższej perspektywie znaczną erozję wirnika i obudowy pompy, prowadząc do jej uszkodzenia.

Prawidłowe umiejscowienie zaworu trójdrożnego względem pompy ma kluczowe znaczenie w zapobieganiu temu zjawisku. Kiedy pompa "ciągnie" wodę przez zawór (czyli zawór jest przed pompą w kierunku przepływu, lub pompa jest za zaworem w obiegu), ciśnienie na ssaniu pompy jest bardziej stabilne. W ten sposób eliminujemy ryzyko spadków ciśnienia poniżej ciśnienia parowania wody, które są główną przyczyną kawitacji. To właśnie dlatego tak często zaleca się montaż zaworu trójdrożnego za pompą w obiegach CO pompa stabilnie "ciągnie" wymieszaną wodę, minimalizując ryzyko turbulentnego przepływu i kawitacji.

Schematy instalacji: wizualny poradnik prawidłowego montażu zaworu

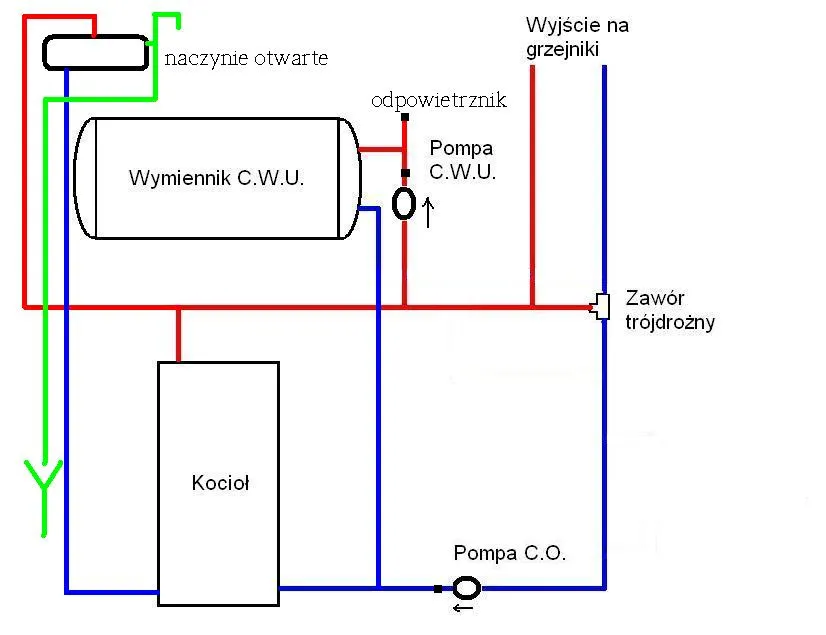

Schemat 1: Prawidłowe podłączenie w typowym obiegu grzejnikowym (zawór za pompą).

W typowym obiegu grzejnikowym, gdzie zawór trójdrożny pełni funkcję mieszającą i znajduje się za pompą, gorąca woda z kotła (zasilanie) trafia najpierw do pompy obiegowej. Pompa, umieszczona na zasilaniu, pcha tę wodę w kierunku zaworu trójdrożnego. Zawór ten, mając dostęp do gorącej wody z zasilania i chłodniejszej wody powracającej z grzejników, miesza je w odpowiednich proporcjach. Wymieszana woda o ustalonej temperaturze jest następnie kierowana do grzejników. Woda z grzejników, po oddaniu ciepła, wraca do zaworu, gdzie część z niej jest ponownie mieszana, a część kierowana z powrotem do kotła. Taka konfiguracja zapewnia stabilną temperaturę w grzejnikach i ochronę kotła.

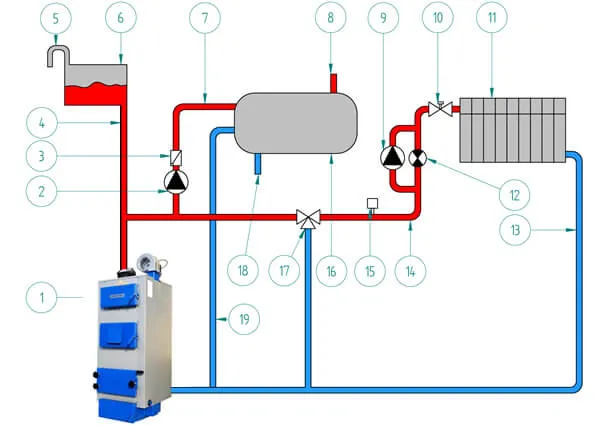

Schemat 2: Układ z zasobnikiem C.W.U.: gdzie umieścić zawór przełączający?

W układzie z zasobnikiem ciepłej wody użytkowej, gdzie zawór trójdrożny pełni funkcję przełączającą, jego lokalizacja jest inna. Gorąca woda z kotła trafia najpierw do zaworu trójdrożnego, który jest umieszczony przed pompą obiegową. Zawór ten, sterowany przez automatykę, decyduje, czy strumień gorącej wody zostanie skierowany do wężownicy zasobnika c.w.u. (w celu podgrzania wody użytkowej), czy też do obiegu centralnego ogrzewania. Po przejściu przez zawór, woda trafia do pompy obiegowej, która pcha ją do wybranego odbiornika. Taki układ pozwala na priorytetowe podgrzewanie wody użytkowej, co jest standardem w wielu domach, a następnie przełączenie na ogrzewanie pomieszczeń.

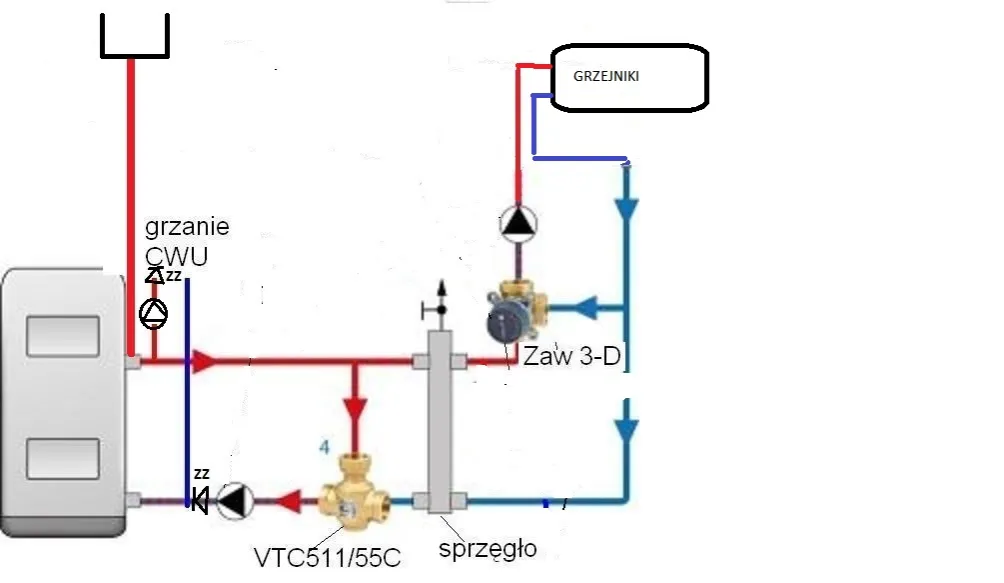

Schemat 3: Instalacja mieszana: grzejniki i podłogówka z jednym zaworem.

W bardziej złożonych instalacjach, łączących grzejniki (wysokotemperaturowe) z ogrzewaniem podłogowym (niskotemperaturowym), zawór trójdrożny jest niezbędny do zarządzania temperaturami. Zazwyczaj stosuje się tu dwa obiegi z własnymi pompami. Gorąca woda z kotła może być kierowana bezpośrednio do obiegu grzejnikowego (jeśli nie wymaga dodatkowego mieszania do ochrony kotła), natomiast do obiegu ogrzewania podłogowego trafia przez dodatkowy zawór trójdrożny mieszający. Ten zawór, umieszczony na zasilaniu obiegu podłogowego (często za pompą tego obiegu), miesza gorącą wodę z kotła z chłodniejszą wodą powracającą z podłogówki, obniżając jej temperaturę do wymaganego poziomu. Dzięki temu każdy system otrzymuje czynnik grzewczy o optymalnej dla siebie temperaturze, zapewniając zarówno komfort, jak i efektywność energetyczną.

Ochrona powrotu kotła: jak zawór trójdrożny wydłuża żywotność serca instalacji

Dlaczego zimny powrót jest "cichym zabójcą" kotłów na paliwo stałe?

Dla każdego, kto posiada kocioł na paliwo stałe, pojęcie "zimnego powrotu" powinno brzmieć jak ostrzeżenie. Jest to jeden z najgroźniejszych, choć często niedocenianych, czynników skracających żywotność kotła. Gdy woda powracająca z instalacji do kotła jest zbyt zimna (poniżej 50-60°C), w komorze spalania i na ściankach wymiennika ciepła dochodzi do kondensacji pary wodnej. Para ta, w połączeniu ze spalinami, tworzy agresywne kwasy (np. siarkowy), które osadzają się na zimnych powierzchniach.

Ten proces, znany jako korozja niskotemperaturowa, prowadzi do stopniowego niszczenia metalu wymiennika. Z czasem pojawiają się ubytki, a w końcu nieszczelności, co oznacza kosztowną naprawę lub nawet konieczność wymiany całego kotła. To właśnie dlatego tak ważne jest utrzymanie odpowiednio wysokiej temperatury powrotu, aby zapobiec temu "cichemu zabójcy".

Zawór trójdrożny jako strażnik temperatury: jak to działa w praktyce?

Właśnie w tym miejscu zawór trójdrożny, pełniący funkcję mieszającą, wkracza do akcji jako niezawodny strażnik temperatury. Jego zadaniem jest utrzymanie temperatury wody wracającej do kotła na odpowiednio wysokim poziomie, zazwyczaj minimum 50-60°C. Jak to osiąga?

Zawór trójdrożny miesza gorącą wodę, która właśnie opuściła kocioł (z zasilania), z chłodniejszą wodą powracającą z instalacji grzewczej. Dzięki temu procesowi, zanim woda powróci do kotła, jej temperatura zostaje podniesiona do bezpiecznego poziomu. Można to sobie wyobrazić jako "podgrzewanie" powrotu za pomocą części gorącego zasilania. Sterownik, współpracujący z siłownikiem zaworu, na bieżąco monitoruje temperaturę i reguluje położenie zaworu, zapewniając ciągłą ochronę wymiennika kotła przed kondensacją i korozją. To proste, a zarazem niezwykle skuteczne rozwiązanie znacząco wydłuża żywotność serca naszej instalacji.

Montaż na zasilaniu czy powrocie? Która opcja lepiej chroni kocioł?

W kontekście ochrony kotła na paliwa stałe, często pojawia się pytanie, czy zawór trójdrożny powinien być zamontowany na zasilaniu, czy na powrocie instalacji. Oba rozwiązania mają swoje zastosowania, ale dla ochrony kotła przed korozją niskotemperaturową, kluczowe jest utrzymanie wysokiej temperatury powrotu.

Montaż zaworu trójdrożnego na powrocie pozwala na bezpośrednią i najbardziej efektywną kontrolę temperatury wody wracającej do kotła. Zawór, mieszając gorącą wodę z zasilania z zimnym powrotem, zapewnia, że do kotła zawsze trafia woda o odpowiedniej, podwyższonej temperaturze. Jest to zazwyczaj preferowana opcja, gdy głównym celem jest ochrona kotła. Natomiast montaż zaworu na zasilaniu, choć również może pośrednio wpływać na temperaturę powrotu, głównie służy do regulacji temperatury wody trafiającej do obiegu grzewczego, co jest istotne np. w ogrzewaniu podłogowym, chroniąc instalację przed przegrzaniem. W przypadku kotłów na paliwa stałe, jeśli chcemy mieć pewność maksymalnej ochrony, rekomenduję skupienie się na rozwiązaniach bezpośrednio kontrolujących temperaturę powrotu, często z użyciem zaworu czterodrożnego lub dedykowanego układu z zaworem trójdrożnym na powrocie.

Uniknij błędów: praktyczna lista kontrolna prawidłowego montażu zaworu

Błąd #1: Zła kolejność montażu względem pompy.

To chyba najczęstszy i najbardziej brzemienny w skutki błąd. Jak już wspominałem, w obiegach CO zawór trójdrożny powinien być za pompą, a w obiegach c.w.u. (zwłaszcza przełączające) przed pompą. Zignorowanie tej zasady prowadzi do niestabilnego przepływu, hałasu, a nawet uszkodzenia pompy przez kawitację. Pompa musi "ciągnąć" wodę przez zawór, a nie "pchać" ją, aby zapewnić optymalne warunki pracy.

Błąd #2: Nieprawidłowy montaż siłownika i jego podłączenie.

Siłownik to "mózg" automatycznej pracy zaworu trójdrożnego. Błędy w jego montażu lub podłączeniu elektrycznym mogą sprawić, że zawór nie będzie się prawidłowo otwierał, zamykał ani mieszał. Niewłaściwa kalibracja, brak zasilania, uszkodzone przewody czy nawet odwrotne podłączenie faz mogą skutkować brakiem regulacji temperatury, zawieszaniem się zaworu lub jego pracą w niewłaściwym zakresie. Zawsze upewnij się, że siłownik jest solidnie zamocowany i podłączony zgodnie ze schematem producenta.

Błąd #3: Zła interpretacja strzałek i oznaczeń na korpusie zaworu.

Każdy zawór trójdrożny posiada na swoim korpusie strzałki lub oznaczenia portów (np. A, B, AB), które wskazują kierunek przepływu i funkcje poszczególnych króćców. Niestety, często zdarza się, że instalatorzy ignorują te oznaczenia lub interpretują je błędnie. Skutkuje to nieprawidłowym kierunkiem przepływu, co uniemożliwia zaworowi prawidłowe mieszanie lub przełączanie. Zawsze dokładnie zapoznaj się z instrukcją montażu i upewnij się, że podłączasz rury do właściwych portów.

Błąd #4: Brak uwzględnienia funkcji zaworu (mieszający vs rozdzielający) przy montażu.

To błąd, który wynika z braku podstawowej wiedzy o działaniu zaworów. Jeśli zamiast zaworu mieszającego (np. do ochrony kotła) zastosujemy zawór rozdzielający, system nie będzie działał prawidłowo. Zawór rozdzielający nie jest w stanie mieszać strumieni w celu uzyskania pośredniej temperatury. Skutkiem tego będzie brak kontroli nad temperaturą powrotu kotła lub niemożność obniżenia temperatury dla ogrzewania podłogowego. Zawsze dobieraj zawór do konkretnej funkcji, jaką ma pełnić w instalacji.

Zawór trójdrożny czy czterodrożny? Porównanie i wybór optymalnego rozwiązania

Czym różni się działanie zaworu czterodrożnego?

Gdy mówimy o zaworach regulacyjnych w instalacjach grzewczych, obok trójdrożnych często pojawiają się zawory czterodrożne. Czym się różnią? Zawór czterodrożny, jak sama nazwa wskazuje, posiada cztery króćce przyłączeniowe, co pozwala mu na jednoczesne mieszanie i rozdzielanie strumieni. W praktyce oznacza to, że może on jednocześnie chronić powrót kotła (mieszając gorącą wodę z zasilania z zimnym powrotem) i dostarczać na instalację obieg grzewczy o niższej, regulowanej temperaturze.

Kiedy zawór czterodrożny staje się lepszym wyborem dla ochrony kotła?

Zawór czterodrożny jest szczególnie rekomendowany w instalacjach z kotłami na paliwa stałe, zwłaszcza tymi o większej mocy lub w systemach, gdzie chcemy osiągnąć bardzo precyzyjną kontrolę nad temperaturą. Jego główną zaletą jest to, że potrafi on bardzo skutecznie chronić powrót kotła, utrzymując w nim wysoką temperaturę (np. powyżej 60°C), jednocześnie dostarczając na instalację grzewczą (np. do grzejników lub podłogówki) wodę o znacznie niższej, regulowanej temperaturze.

W praktyce oznacza to, że kocioł pracuje w optymalnych warunkach, co zapobiega korozji niskotemperaturowej i wydłuża jego żywotność, a jednocześnie użytkownik ma komfortową temperaturę w pomieszczeniach, dostosowaną do potrzeb. Jest to rozwiązanie "dwa w jednym", które często upraszcza schemat hydrauliczny, eliminując potrzebę stosowania dodatkowych pomp czy zaworów do ochrony kotła.

Porównanie kosztów i złożoności instalacji obu rozwiązań.

Decydując się między zaworem trójdrożnym a czterodrożnym, warto wziąć pod uwagę zarówno koszty, jak i złożoność instalacji. Zawór trójdrożny jest zazwyczaj tańszy w zakupie i prostszy w montażu. W wielu typowych instalacjach grzejnikowych lub w obiegach ogrzewania podłogowego, gdzie głównym celem jest regulacja temperatury lub prosta ochrona powrotu, zawór trójdrożny jest w zupełności wystarczający i stanowi ekonomiczne rozwiązanie.

Natomiast zawór czterodrożny jest droższy i jego instalacja bywa bardziej skomplikowana ze względu na większą liczbę króćców i konieczność precyzyjnego podłączenia. Jednakże, jak już wspomniałem, oferuje on znacznie większą kontrolę i efektywność, zwłaszcza w kontekście jednoczesnej ochrony kotła i regulacji temperatury na instalacji. Wybór zależy więc od specyfiki instalacji, wymagań dotyczących precyzji regulacji oraz budżetu. Zawsze doradzam, aby dla kotłów na paliwa stałe rozważyć zawór czterodrożny, ze względu na jego niezaprzeczalne korzyści dla żywotności urządzenia.

Kluczowe zasady montażu zaworu trójdrożnego: Twoja gwarancja sprawnej instalacji

Twoja ściągawka: kiedy przed, a kiedy za pompą?

• W obiegach centralnego ogrzewania (CO) zawór trójdrożny montuj zawsze za pompą.
• W obiegach ciepłej wody użytkowej (c.w.u.) zawór trójdrożny umieść przed pompą.
• W instalacjach ogrzewania podłogowego zawór mieszający montuje się zazwyczaj na zasilaniu, aby obniżyć temperaturę czynnika, często za pompą dedykowaną dla podłogówki.
• Pamiętaj, aby pompa "ciągnęła" wodę przez zawór, co zapobiega kawitacji i zapewnia stabilny przepływ.

Przeczytaj również: Jak wygiąć rurę PCV domowym sposobem? Sekrety idealnego łuku.

Pamiętaj o celu: ochrona kotła i regulacja temperatury to priorytety.

Podsumowując, prawidłowy montaż zaworu trójdrożnego to nie tylko kwestia technicznych wytycznych, ale przede wszystkim świadome dążenie do osiągnięcia dwóch kluczowych celów. Po pierwsze, jest to skuteczna ochrona kotła, zwłaszcza na paliwa stałe, przed destrukcyjnym działaniem korozji niskotemperaturowej. Utrzymanie odpowiednio wysokiej temperatury powrotu to inwestycja w długowieczność i bezawaryjność serca Twojej instalacji.

Po drugie, zawór trójdrożny to narzędzie do precyzyjnej regulacji temperatury w poszczególnych obiegach grzewczych. Dzięki niemu możemy zapewnić optymalne warunki pracy zarówno dla grzejników, jak i ogrzewania podłogowego, gwarantując komfort cieplny w domu i maksymalną efektywność energetyczną całego systemu. Pamiętaj, że każdy element instalacji ma swoje zadanie, a jego prawidłowe umiejscowienie to podstawa sprawnego i ekonomicznego działania.
