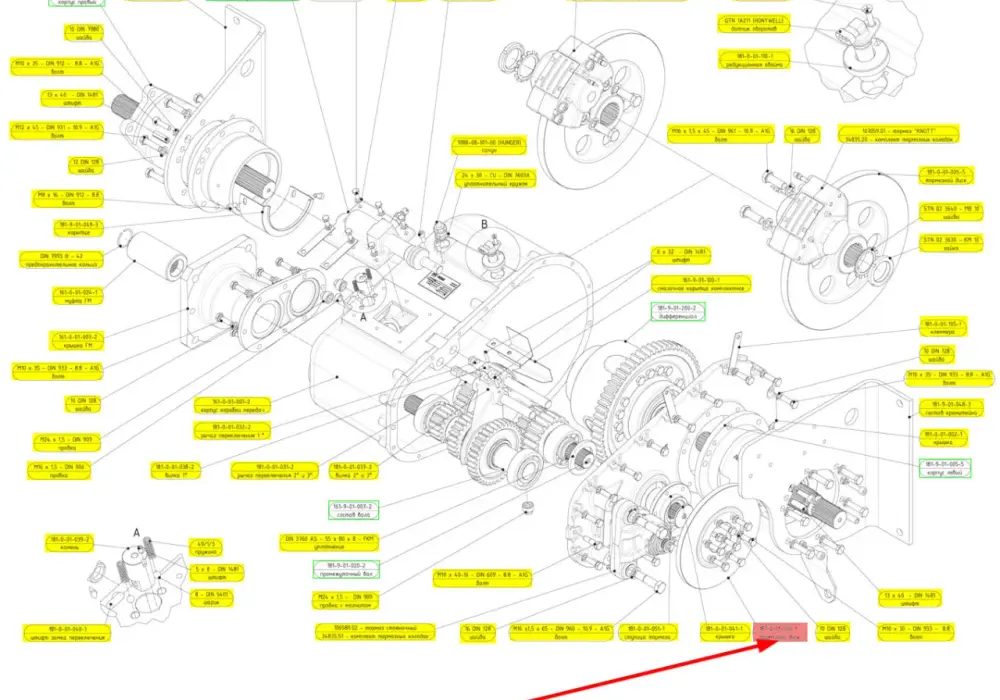

Sprawny hamulec postojowy to jeden z tych elementów auta, o których łatwo zapomnieć, dopóki nie zacznie brakować przyczepności na pochyłości albo dźwignia nie przestanie trzymać jak trzeba. W tym tekście rozkładam na części schemat hamulca ręcznego, pokazuję jego budowę, zasadę działania i różnice między wersją mechaniczną a elektryczną. Dzięki temu szybciej zrozumiesz, co naprawdę dzieje się po zaciągnięciu dźwigni albo naciśnięciu przycisku.
Najważniejsze informacje w skrócie
- Hamulec postojowy działa osobnym torem niż hamulec nożny, dlatego może mieć własne awarie nawet wtedy, gdy auto normalnie hamuje w czasie jazdy.
- W klasycznym układzie siła z dźwigni trafia przez linki do tylnych kół, a dopiero tam dociskane są szczęki albo klocki.
- W autach z tarczami mechaniczny ręczny najczęściej uruchamia dźwignię w zacisku lub mały wewnętrzny bęben.
- Elektryczny hamulec postojowy zastępuje dźwignię przyciskiem, silniczkami i sterownikiem, ale zasada unieruchomienia auta pozostaje ta sama.
- Jeśli ręczny łapie wysoko, trzyma nierówno albo nie odbija, najczęściej winne są linki, zapieczony mechanizm, zużyte okładziny albo samoregulator.
- Regulację robi się dopiero po sprawdzeniu zużycia elementów i swobodnego powrotu całego układu.
Jak czytać schemat działania hamulca postojowego
Najprościej patrzeć na ten układ jak na łańcuch przeniesienia siły: ręka kierowcy uruchamia dźwignię albo przycisk, mechanizm blokujący utrzymuje pozycję, a dalej energia trafia do tylnej osi. Najkrótszy schemat wygląda tak: dźwignia lub przycisk → mechanizm blokujący → linka albo siłownik → rozdzielenie siły na oba tylne koła → element dociskowy przy kole → zablokowanie obrotu.
| Etap | Co się dzieje | Po co to jest |
|---|---|---|
| Dźwignia lub przycisk | Uruchamia układ i inicjuje zaciąg | Daje kierowcy prosty sposób sterowania |
| Mechanizm zapadkowy lub sterownik | Utrzymuje pozycję bez ciągłego trzymania ręką | Zapobiega samoczynnemu luzowaniu |
| Linka główna lub siłownik | Przenosi ruch z kabiny do tylnej osi | Jest głównym nośnikiem siły |
| Rozdzielacz na dwa koła | Dzieli siłę na lewą i prawą stronę | Ma utrzymać auto równo, bez ściągania |
| Dźwignia w zacisku, szczęki albo bęben pomocniczy | Dociska element cierny do tarczy lub bębna | Rzeczywiście blokuje koło |
| Sprężyna powrotna i luz roboczy | Odprowadzają układ do pozycji spoczynkowej | Chronią przed ciągłym tarciem i grzaniem |
To ważne, bo ten sam efekt końcowy może być osiągnięty różnymi drogami: w jednym aucie przez linkę i szczęki, w innym przez dźwignię w zacisku, a w jeszcze innym przez silniczek elektryczny. I właśnie od tego zależy, gdzie później szuka się usterki.
Z czego składa się układ i co robi każdy element
W praktyce schemat hamulca postojowego nie jest jedną częścią, tylko zestawem współpracujących podzespołów. Jeżeli rozumiem je osobno, dużo łatwiej widzę, dlaczego ręczny zaczyna działać słabiej albo nierówno. Najczęściej problem rodzi się nie w jednym miejscu, lecz na styku kilku elementów - na przykład linka jeszcze ciągnie, ale dźwignia przy kole już nie wraca tak jak powinna.
| Element | Rola w układzie | Co zwykle oznacza zużycie |
|---|---|---|
| Dźwignia lub przycisk | Inicjuje zaciąg i daje kierowcy kontrolę | Luz, brak wyczuwalnego oporu albo niepewne trzymanie |
| Zapadka lub elektronika sterująca | Blokuje pozycję i utrzymuje napięcie | Samoczynne luzowanie albo błąd na desce rozdzielczej |
| Linka główna i linki do kół | Przenoszą siłę z kabiny na tylną oś | Korozja, ciężka praca, nierówne działanie stron |
| Rozdzielacz / wyrównywacz siły | Stara się rozłożyć nacisk równomiernie | Ściąganie na jedną stronę lub słabszy chwyt jednego koła |
| Dźwignia w zacisku lub szczęki | Uruchamia mechaniczne zaciśnięcie przy kole | Zapiekanie, zbyt długi skok, brak pełnego odbicia |
| Samoregulator | Ustawia właściwy luz między okładziną a bębnem | Konieczność częstej regulacji i coraz słabsze trzymanie |
| Sprężyny powrotne | Cofają elementy po zwolnieniu hamulca | Tarcie po puszczeniu ręcznego i grzanie koła |
Jeśli chcesz naprawdę zrozumieć układ, patrz właśnie na te punkty. Od razu widać wtedy, że ręczny nie jest tylko „wajchą”, ale prostym mechanizmem przeniesienia i utrzymania siły. To prowadzi do kolejnego pytania: dlaczego niemal zawsze działa on na tył, a nie na przednie koła.
Dlaczego hamulec działa zwykle tylko na tylną oś
W samochodach osobowych hamulec postojowy prawie zawsze obsługuje tylne koła, bo to najpraktyczniejsze rozwiązanie. Przednia oś odpowiada za kierowanie, więc jej blokowanie postojowe byłoby mniej wygodne i mniej przewidywalne. Tył daje za to stabilne podparcie auta na postoju i pozwala zachować prosty, tani w serwisie układ.
- Stabilność - tylna oś lepiej nadaje się do unieruchomienia stojącego auta.
- Bezpieczeństwo - przednie koła muszą zachować pełną funkcję kierowania podczas jazdy.
- Pakowanie elementów - przy tylnej osi łatwiej umieścić linki, dźwignie i mechanizmy.
- Prostsza diagnoza - usterkę częściej da się zawęzić do jednego z dwóch tylnych punktów.
To właśnie dlatego awarie ręcznego tak często ujawniają się jako problem jednej z tylnych stron: jedno koło trzyma, drugie nie, albo auto po zwolnieniu dalej lekko hamuje. Z tego miejsca naturalnie przechodzę do najważniejszego rozróżnienia, czyli do tego, jak wygląda ten sam układ w autach z bębnami, tarczami i napędem elektrycznym.
Manualny, bębnowy i elektryczny mechanizm w praktyce
W 2026 roku na drogach wciąż spotykam trzy podstawowe rozwiązania. Z zewnątrz wyglądają podobnie, ale od środka pracują inaczej, więc i diagnoza nie jest taka sama. To ważne zwłaszcza wtedy, gdy ktoś próbuje naprawiać „ręczny” na wyczucie, bez zrozumienia konstrukcji.
| Rodzaj układu | Jak działa | Mocne strony | Słabsze strony |
|---|---|---|---|
| Manualny z linkami | Dźwignia napina linki, a te uruchamiają mechanizm przy tylnych kołach | Prosty, tani, łatwy do zrozumienia | Linki korodują, rozciągają się i potrafią pracować nierówno |
| Manualny z tylnymi bębnami | Linka porusza szczęki w bębnie albo mechanizm pomocniczy w środku tarczy | Dobra siła trzymania i trwałość przy prawidłowej regulacji | Wrażliwy na zabrudzenie, wilgoć i zużycie samoregulatora |
| Manualny z tarczami | Linka uruchamia dźwignię w zacisku, która dociska tłoczek lub okładzinę | Lepsza współpraca z tarczami i nowoczesnym zawieszeniem | Dźwignia w zacisku potrafi się zapiec, a naprawa bywa bardziej czasochłonna |
| Elektryczny hamulec postojowy | Przycisk uruchamia silniczek lub siłownik, który zaciąga układ przy kole | Wygoda, automatyzacja, współpraca z Auto Hold | Wymaga diagnostyki, zasilania i procedur serwisowych |
W autach z tarczami spotyka się jeszcze ciekawy wariant: osobny mały bęben ukryty wewnątrz tarczy, używany wyłącznie do funkcji postojowej. To rozwiązanie nie jest najgłośniejsze, ale dobrze pokazuje, że „hamulec ręczny” nie ma jednej budowy. Sam efekt ma być ten sam: auto ma stać nieruchomo, nawet gdy główny układ nie pracuje.
Elektryczny hamulec postojowy zmienia natomiast sposób obsługi, nie cel działania. Zamiast siły ręki dostajemy silniczki, sterownik i kontrolę elektroniki, więc z jednej strony jest wygodniej, a z drugiej trzeba uważać na właściwą procedurę serwisową. To właśnie tam najczęściej zaczynają się problemy, gdy ktoś próbuje obejść system na skróty.
Co najczęściej psuje działanie i jakie daje objawy
Najbardziej praktyczne pytanie brzmi nie „jak to wygląda”, tylko „po czym poznam, że coś jest nie tak”. I tu schemat hamulca ręcznego pomaga bardzo, bo objawy zwykle prowadzą do konkretnego punktu układu. Ja patrzę przede wszystkim na trzy rzeczy: symetrię, powrót i siłę trzymania.
| Objaw | Najbardziej prawdopodobna przyczyna | Co sprawdzam najpierw |
|---|---|---|
| Dźwignia idzie bardzo wysoko, a auto nadal się toczy | Zużyte okładziny, źle ustawiony samoregulator, rozciągnięta linka | Stan elementów ciernych i podstawową regulację |
| Jedno tylne koło grzeje się po jeździe | Zapieczona linka, dźwignia w zacisku, słaby powrót sprężyn | Swobodę ruchu po zwolnieniu hamulca |
| Auto trzyma tylko z jednej strony | Nierówna praca linek, korozja, różne zużycie elementów | Obie tylne strony osobno |
| Po zwolnieniu czuć opór przy toczeniu | Układ nie odbija do końca, zacisk lub bęben pracuje z tarciem | Powrót dźwigni i luz roboczy |
| Kontrolka EPB świeci albo miga | Problem z zasilaniem, silnikiem, czujnikiem lub sterownikiem | Błędy zapisane w elektronice i stan akumulatora |
Najczęstszy błąd, jaki widzę, to próba maskowania zużycia samym dociąganiem linki. To działa tylko pozornie: układ przez chwilę łapie lepiej, ale potem zaczyna przegrzewać koła, źle odbijać i szybciej niszczyć kolejne elementy. Gdy hamulec postojowy słabnie, trzeba najpierw znaleźć przyczynę, a dopiero potem myśleć o regulacji. To prowadzi wprost do sensownego sprawdzenia układu bez rozbierania pół samochodu.
Jak sprawdzić układ bez rozbierania połowy auta
Do wstępnej oceny nie potrzebujesz od razu stacji diagnostycznej, ale potrzebujesz rozsądku i bezpiecznych warunków. Najważniejsze jest to, żeby nie testować auta na niepewnym podłożu i nie wchodzić pod niego bez podparcia na podporach. Ja zaczynam zawsze od prostych obserwacji, bo one szybko pokazują, czy problem jest mechaniczny, czy raczej elektroniczny.
- Sprawdź skok dźwigni lub reakcję przycisku. Jeśli element chodzi podejrzanie lekko albo bez wyczuwalnego oporu, układ może być rozregulowany lub uszkodzony.
- Oceń, czy auto faktycznie trzyma na lekkim pochyleniu. Hamulec postojowy powinien utrzymać pojazd bez pomocy hamulca nożnego.
- Po zwolnieniu ręcznego posłuchaj i sprawdź, czy nic nie ociera. Tarcie po puszczeniu to zwykle sygnał, że coś nie wraca do pozycji spoczynkowej.
- Obejrzyj linki, osłony i okolice tylnych kół. Pęknięta osłona, korozja albo nierówny naciąg od razu zawężają problem.
- Jeśli masz EPB, zwróć uwagę na komunikaty i kontrolkę. W elektrycznym układzie uszkodzenie mechaniczne często idzie w parze z błędem zapisanym w sterowniku.
Po takim przeglądzie zwykle już wiem, czy problem wymaga tylko korekty, czy jednak rozbiórki zacisku, bębna albo wymiany linek. I właśnie tutaj najłatwiej popełnić błąd, bo wiele osób naprawia skutek, a nie przyczynę. Z tego powodu ostatnia rzecz, którą warto zapamiętać, dotyczy samej regulacji i kilku prostych zasad, które oszczędzają późniejszych nerwów.
Czego pilnować, żeby układ nie zdradzał po kilku miesiącach
Jeżeli miałbym zostawić jedną praktyczną zasadę, powiedziałbym tak: najpierw przywróć sprawność mechaniki, dopiero potem ustaw napięcie. W bębnach oznacza to poprawne ustawienie szczęk i samoregulatora, a dopiero później korektę linki. W tarczach trzeba upewnić się, że dźwignia w zacisku wraca swobodnie i że prowadnice nie trzymają.
- Nie kompensuj zużycia wyłącznie naciągiem linki.
- Nie zostawiaj zapieczonego mechanizmu „na później”, bo szybko przegrzewa tył auta.
- Po każdej ingerencji sprawdź, czy koła obracają się swobodnie po zwolnieniu hamulca.
- W autach z EPB korzystaj z trybu serwisowego, zamiast wciskać mechanizm na siłę.
Jeśli zapamiętasz tylko jeden obraz, niech będzie prosty: dźwignia albo przycisk uruchamia układ, linka lub siłownik przenosi siłę, a na końcu koło jest blokowane przez szczęki, klocki albo dźwignię w zacisku. Gdy któryś z tych etapów zaczyna działać z oporem, cały hamulec postojowy traci sens. I właśnie dlatego rozumienie schematu jest tu ważniejsze niż samo „dociągnięcie ręcznego” o dwa ząbki więcej.
