Rura 2 cale w mm? Nie 50,8! Poznaj wymiary i uniknij pomyłek

W świecie instalacji hydraulicznych i grzewczych, przeliczanie wymiarów to często prawdziwa pułapka. Choć matematyka podpowiada, że 2 cale to dokładnie 50,8 mm, w praktyce rury oznaczane jako "2 cale" mają zupełnie inne, rzeczywiste wymiary. Ten artykuł pomoże Państwu rozwikłać tę złożoność, wyjaśniając różnice między calem nominalnym a metrycznym, a także wskaże konkretne wymiary dla różnych materiałów, aby uniknąć kosztownych pomyłek przy zakupie i montażu.

Dlaczego przeliczenie 2 cali na 50,8 mm to pułapka w instalacjach?

Z pozoru proste przeliczenie 2 cali na milimetry, dające 50,8 mm, jest jednym z najczęstszych źródeł błędów w branży instalacyjnej. Dlaczego tak się dzieje? Otóż w kontekście rur i gwintów cal nie jest jedynie jednostką długości, ale historycznym oznaczeniem, które ma swoje korzenie w dawnych standardach. Musimy zrozumieć, że w instalacjach "cal" to często średnica nominalna, a nie fizyczny wymiar, który zmierzymy suwmiarką.

Mit prostego przelicznika: Co musisz wiedzieć o calach rurowych?

Chociaż międzynarodowy cal to faktycznie 25,4 mm, w branży instalacyjnej pojęcie "cala" ma zupełnie inne znaczenie. Kiedy mówimy o rurze 2-calowej, nie oznacza to, że jej średnica zewnętrzna czy wewnętrzna wynosi dokładnie 50,8 mm. Jest to raczej oznaczenie nominalne, które służy do identyfikacji i zapewnienia kompatybilności elementów. Wprowadzono je dawno temu, gdy technologie produkcji rur były mniej precyzyjne, a wymiary rzeczywiste mogły się różnić. Dziś, w systemie metrycznym, odpowiednikiem tego nominalnego oznaczenia jest średnica nominalna (DN), która dla rury 2-calowej wynosi DN50.

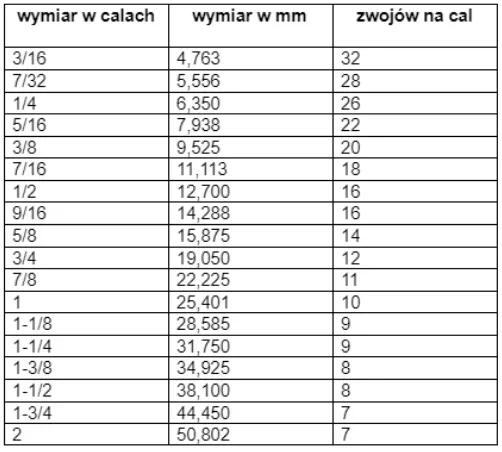

Różnica między calem hydraulicznym a calem międzynarodowym

Kluczem do zrozumienia tej złożoności jest rozróżnienie między "calem międzynarodowym" standardową jednostką miary długości a "calem hydraulicznym" lub "calem rurowym". Ten drugi to nic innego jak oznaczenie nominalne, które odnosi się do historycznych wymiarów rur i gwintów. Cal hydrauliczny nie jest bezpośrednim pomiarem. Oznacza to, że rura 2-calowa nie ma średnicy 50,8 mm. Jej rzeczywiste wymiary, takie jak średnica zewnętrzna (Dz) czy wewnętrzna (Dw), będą się różnić w zależności od materiału, z którego rura jest wykonana, oraz od obowiązujących norm produkcyjnych. To właśnie ta różnica jest powodem wielu nieporozumień i błędów w doborze elementów instalacyjnych.

Kontekst ma znaczenie: Kiedy i dlaczego stosujemy wymiary calowe w Polsce?

W Polsce, mimo powszechnego stosowania systemu metrycznego, wymiary calowe wciąż są głęboko zakorzenione w branży instalacyjnej, zwłaszcza w kontekście gwintów rurowych. Wynika to przede wszystkim z historycznych uwarunkowań i dominacji brytyjskiego standardu gwintów Whitwortha (BSP), który był i jest szeroko stosowany na świecie. Wiele istniejących instalacji, a także dostępnych na rynku armatur i urządzeń, wciąż bazuje na tych calowych oznaczeniach. Dlatego też, jako instalatorzy, musimy znać i rozumieć te różnice, aby prawidłowo dobierać elementy i zapewnić szczelność oraz funkcjonalność systemów.

Rura 2 cale: poznaj jej rzeczywiste wymiary w milimetrach

Skoro wiemy już, że 2 cale to nie 50,8 mm, czas przyjrzeć się rzeczywistym wymiarom. To właśnie one są kluczowe, gdy musimy dobrać odpowiednie złączki, kształtki czy inne elementy do naszej instalacji. Jak się przekonamy, wymiary te zależą od materiału rury i stosowanych norm.

Średnica nominalna (DN50) Twój punkt wyjścia

Jak wspomniałem wcześniej, w systemie metrycznym dla rury 2-calowej odpowiednikiem jest DN50. To oznaczenie, czyli średnica nominalna, jest naszym punktem wyjścia. Nie jest to jednak wymiar, który należy mierzyć suwmiarką. DN50 to bardziej identyfikator, który wskazuje na klasę wielkości rury i pozwala nam dobrać kompatybilne elementy, takie jak zawory czy pompy, które również są oznaczane średnicą nominalną. Pamiętajmy, że DN to nie średnica zewnętrzna ani wewnętrzna, lecz umowna wartość ułatwiająca koordynację.

Kluczowy wymiar: Średnica zewnętrzna (Dz) i jej standardy

Dla mnie, jako praktyka, średnica zewnętrzna (Dz) jest najważniejszym wymiarem. To właśnie na jej podstawie dobieramy złączki zaciskowe, obejmy, uchwyty czy izolacje. Dla rur stalowych 2-calowych, wykonanych zgodnie z normą EN 10255 (dawniej PN-EN 10255), rzeczywista średnica zewnętrzna wynosi 60,3 mm. To jest wartość, którą musimy zapamiętać! Natomiast dla rur z tworzyw sztucznych, takich jak PE czy PP, odpowiednikiem rury 2-calowej jest najczęściej rura o średnicy zewnętrznej 63 mm. Widzimy więc wyraźnie, że te wartości znacząco odbiegają od teoretycznych 50,8 mm.

Średnica wewnętrzna (Dw) od czego zależy i jak ją obliczyć?

Grubość ścianki: Cichy bohater wytrzymałości instalacji

Grubość ścianki rury to często niedoceniany, ale niezwykle ważny parametr. Ma ona bezpośredni wpływ na wytrzymałość rury na ciśnienie robocze oraz na jej odporność mechaniczną. Grubsza ścianka oznacza większą wytrzymałość, ale jednocześnie zmniejsza średnicę wewnętrzną, co może wpłynąć na przepustowość instalacji. Dla rur stalowych 2-calowych (DN50) grubość ścianki może wynosić np. 3,65 mm. W przypadku rur z tworzyw sztucznych grubość ścianki jest ściśle związana z oznaczeniami SDR i PN, o czym opowiem za chwilę. Pamiętajmy, że dobór odpowiedniej grubości ścianki to kompromis między wytrzymałością a przepustowością, a także kosztami.

Porównanie wymiarów rur 2-calowych dla różnych materiałów

Średnica zewnętrzna: 60,3 mm zapamiętaj tę wartość!

Dla rur stalowych 2-calowych, zarówno czarnych, jak i ocynkowanych, kluczową wartością jest średnica zewnętrzna 60,3 mm. To jest wymiar, który należy brać pod uwagę przy doborze wszelkich elementów zaciskowych, takich jak obejmy, złączki skręcane czy systemy mocowań. Pomylenie tej wartości z 50,8 mm (czyli 2 calami międzynarodowymi) jest najczęstszą przyczyną problemów na placu budowy. Zawsze, gdy pracuję ze stalowymi rurami 2-calowymi, mam w pamięci te 60,3 mm.

Jak grubość ścianki wpływa na średnicę wewnętrzną i przepływ?

Dla rur stalowych, grubość ścianki ma bezpośredni wpływ na średnicę wewnętrzną, a tym samym na przepustowość instalacji. Na przykład, rura stalowa 2-calowa o średnicy zewnętrznej 60,3 mm i grubości ścianki 3,65 mm będzie miała średnicę wewnętrzną około 53 mm. Jeśli zastosujemy rurę o grubszej ściance (np. dla wyższego ciśnienia), średnica wewnętrzna będzie mniejsza, co może ograniczyć przepływ. Dlatego zawsze musimy analizować zarówno wymagania dotyczące wytrzymałości, jak i zapotrzebowanie na przepływ, aby dobrać optymalną rurę.

Rury z tworzyw sztucznych (PE, PP, PVC)

Dlaczego tutaj standardem jest 63 mm?

Dla rur z tworzyw sztucznych, odpowiednikiem rury 2-calowej jest najczęściej rura o średnicy zewnętrznej 63 mm. Wynika to z faktu, że w technologiach tworzyw sztucznych przyjęto standardy metryczne, a 63 mm jest jednym z podstawowych wymiarów w tej skali. To ważne, aby nie mylić tej wartości z 60,3 mm dla stali. Dobierając złączki do rur PE czy PP, zawsze szukamy tych przeznaczonych dla rur o średnicy zewnętrznej 63 mm, a nie 60,3 mm.

Oznaczenia SDR i PN a rzeczywiste wymiary rury

W przypadku rur z tworzyw sztucznych często spotykamy się z oznaczeniami SDR (Standard Dimension Ratio) i PN (Ciśnienie Nominalne). SDR to stosunek średnicy zewnętrznej rury do grubości jej ścianki. Im wyższe SDR, tym cieńsza ścianka rury (np. SDR 11 oznacza grubszą ściankę niż SDR 17). PN natomiast to nominalne ciśnienie robocze, jakie rura jest w stanie wytrzymać (np. PN10 oznacza 10 barów). Oba te parametry są ze sobą powiązane i bezpośrednio wpływają na grubość ścianki, a tym samym na średnicę wewnętrzną i wytrzymałość rury. Zawsze sprawdzam te oznaczenia, aby upewnić się, że rura spełnia wymagania projektowe.

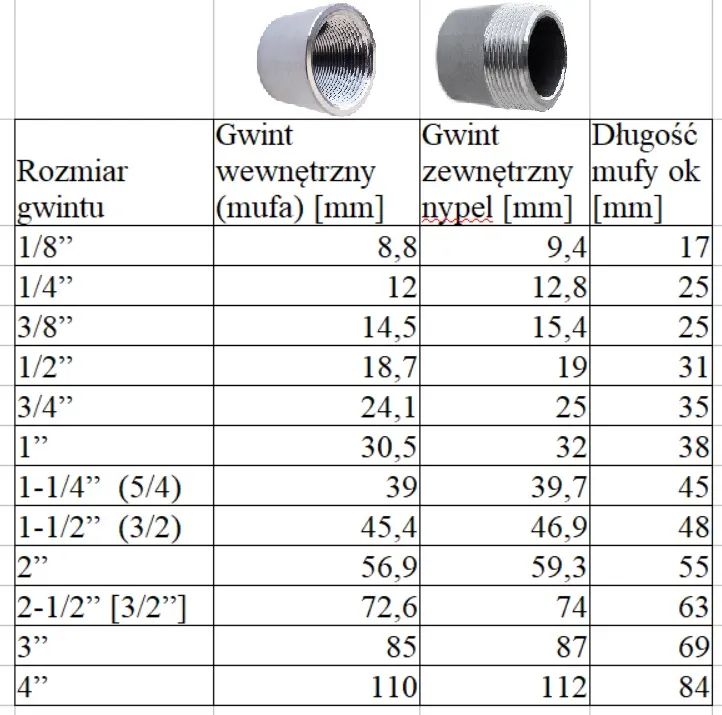

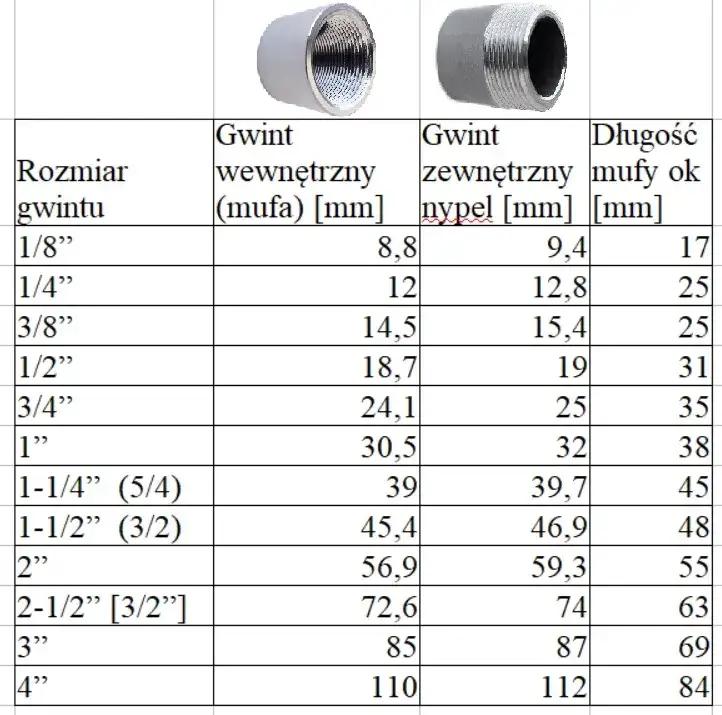

Gwint 2-calowy (G2): Jak prawidłowo dopasować złączki?

Gwinty to kolejny obszar, gdzie "cal" jest pojęciem nominalnym, a nie precyzyjnym wymiarem. Prawidłowe dopasowanie złączek jest absolutnie kluczowe dla szczelności i trwałości każdej instalacji.

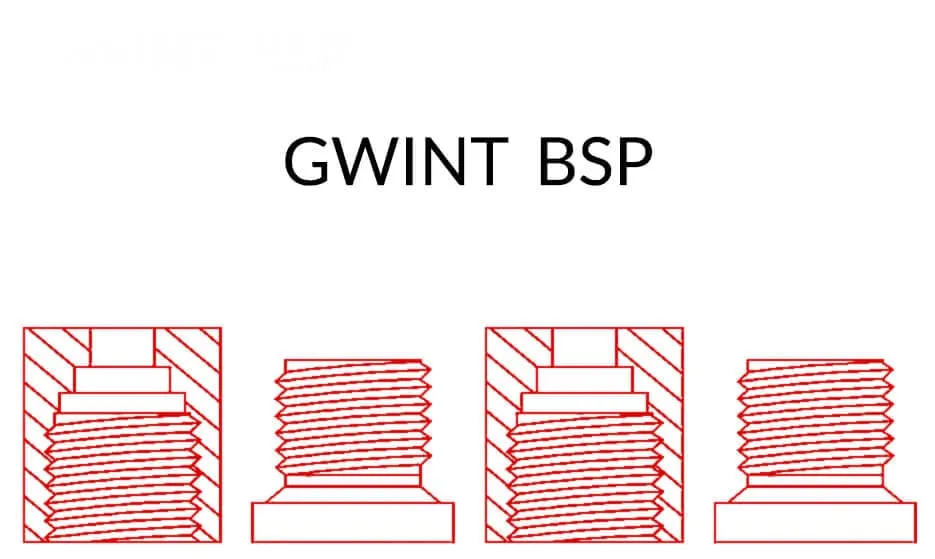

Standard gwintów BSP (Whitwortha) polska rzeczywistość

W Polsce, podobnie jak w wielu innych krajach, powszechnie stosuje się standard gwintów calowych Whitwortha, znany jako BSP (British Standard Pipe). Gwint dla rury 2-calowej oznaczany jest jako G2. To oznaczenie nominalne, a nie wymiar, który zmierzymy suwmiarką. Gwinty G2 charakteryzują się specyficznym profilem i skokiem, które są znormalizowane. Warto pamiętać, że gwinty BSP mogą być walcowe (G) lub stożkowe (R/Rc), ale w przypadku rur 2-calowych najczęściej spotykamy się z gwintami G.

Jak prawidłowo zmierzyć gwint, by mieć 100% pewności?

Aby prawidłowo zidentyfikować gwint G2, nie należy mierzyć średnicy zewnętrznej gwintu i oczekiwać 50,8 mm! To jest błąd. Zamiast tego, należy polegać na oznaczeniach producenta oraz na specjalnych wzornikach do gwintów. Można również zmierzyć średnicę zewnętrzną rury, do której gwint jest przeznaczony (dla 2 cali to 60,3 mm dla stali), a następnie sprawdzić skok gwintu. Najpewniejszą metodą jest jednak zawsze sprawdzenie oznaczeń na elemencie lub w dokumentacji technicznej. Ja zawsze mam przy sobie wzornik gwintów, który pozwala mi szybko zidentyfikować typ i rozmiar gwintu.

Najczęstsze pomyłki przy doborze kształtek do rur 2-calowych

• Mylenie cala nominalnego z calem międzynarodowym: Oczekiwanie, że rura 2-calowa będzie miała średnicę 50,8 mm.
• Niewłaściwy dobór złączek do materiału: Próba dopasowania złączek do rur stalowych (Dz 60,3 mm) do rur z tworzyw sztucznych (Dz 63 mm) lub odwrotnie.
• Ignorowanie grubości ścianki: Niewłaściwy dobór złączek zaciskowych, które wymagają konkretnej grubości ścianki rury.
• Brak rozróżnienia między gwintem G a innymi typami: Próba połączenia gwintów różnych standardów bez odpowiednich przejściówek.
• Niewłaściwe narzędzia do pomiaru gwintów: Używanie suwmiarki do mierzenia średnicy gwintu zamiast wzornika.

Praktyczne zastosowania rury DN50: gdzie ją wykorzystasz?

Rury o średnicy nominalnej DN50, czyli nasze "2 cale", znajdują szerokie zastosowanie w wielu typach instalacji. Ich rozmiar sprawia, że są idealne do zastosowań wymagających dużego przepływu i wytrzymałości.

Główne piony wodociągowe i przyłącza

Rury DN50 są powszechnie stosowane w budynkach jako główne piony wodociągowe, które doprowadzają wodę do poszczególnych pięter i mieszkań. Ich duża średnica zapewnia odpowiednią przepustowość, nawet przy jednoczesnym poborze wody przez wielu użytkowników. Często wykorzystuje się je również w przyłączach do sieci wodociągowej, gdzie muszą sprostać wysokim wymaganiom dotyczącym ciśnienia i przepływu.

Instalacje centralnego ogrzewania w większych obiektach

W większych budynkach, takich jak bloki mieszkalne, obiekty użyteczności publicznej czy hale przemysłowe, rury DN50 są często wybierane do budowy instalacji centralnego ogrzewania. Duża średnica pozwala na efektywny transport dużej ilości czynnika grzewczego, co jest kluczowe dla zapewnienia odpowiedniej mocy grzewczej w rozległych systemach. Ja sam wielokrotnie projektowałem i nadzorowałem instalacje CO z wykorzystaniem rur DN50.

Systemy PPOŻ i instalacje przemysłowe

Niezawodność i wysoka przepustowość rur DN50 sprawiają, że są one niezastąpione w systemach przeciwpożarowych, zwłaszcza w instalacjach tryskaczowych. W przypadku pożaru, konieczne jest szybkie dostarczenie dużej ilości wody, a rury DN50 doskonale spełniają to zadanie. Ponadto, znajdują one szerokie zastosowanie w różnego rodzaju instalacjach przemysłowych, gdzie transportują wodę technologiczną, sprężone powietrze, czy inne media, często pod wysokim ciśnieniem.

Przeczytaj również: Przyłącze gazowe krok po kroku: Podłącz gaz sprawnie i bez błędów

Jak bezbłędnie wybrać i zmierzyć rurę 2-calową?

Podsumowując, aby uniknąć kosztownych błędów i zapewnić prawidłowe funkcjonowanie instalacji, należy postępować metodycznie. Oto moje wskazówki, jak bezbłędnie wybrać i zmierzyć rurę 2-calową.

Checklista w 3 krokach: Materiał, średnica zewnętrzna, standard gwintu

1. Określ materiał rury: Czy będzie to stal (czarna, ocynkowana) czy tworzywo sztuczne (PE, PP, PVC)? To kluczowe, ponieważ różne materiały mają różne rzeczywiste średnice zewnętrzne.
2. Sprawdź rzeczywistą średnicę zewnętrzną (Dz):
   • Dla rur stalowych 2-calowych (DN50) pamiętaj o 60,3 mm.
   • Dla rur z tworzyw sztucznych (DN50) szukaj rur o średnicy 63 mm.
3. Zidentyfikuj standard gwintu (jeśli potrzebny): Dla rur 2-calowych najczęściej będzie to gwint G2 (standard BSP). Nie mierz średnicy gwintu, polegaj na oznaczeniach lub wzornikach.

Kiedy zaufać oznaczeniu DN, a kiedy sięgnąć po suwmiarkę?

Oznaczenie DN (np. DN50) jest wystarczające, gdy dobieramy elementy, które również są oznaczane nominalnie, takie jak zawory, pompy czy liczniki. W takich przypadkach DN służy jako wskaźnik kompatybilności. Jednakże, gdy dobieramy elementy, które fizycznie obejmują rurę (np. złączki zaciskowe, obejmy, izolacje), bezwzględnie konieczne jest fizyczne zmierzenie średnicy zewnętrznej rury suwmiarką. Tylko w ten sposób mamy 100% pewności, że dobierzemy odpowiednie elementy i unikniemy nieszczelności lub uszkodzeń. Moja zasada jest prosta: w razie wątpliwości zmierz!
