Najczęściej patrzę na ogranicznik przepięć jak na zawór bezpieczeństwa w instalacji: na co dzień nie robi nic spektakularnego, ale w chwili udaru przejmuje energię, która mogłaby uszkodzić elektronikę i automatykę. Budowa ogranicznika przepięć nie jest skomplikowana, jednak od doboru elementów zależy, czy urządzenie zareaguje na realne zagrożenie, czy tylko zajmie miejsce w rozdzielnicy. Poniżej rozkładam temat na praktyczne części: konstrukcję, zasadę działania, typy, dobór i montaż, czyli to, co naprawdę ma znaczenie w domu i małej rozdzielnicy.
Co warto zapamiętać na start
- Ogranicznik nie usuwa przepięcia, tylko odprowadza jego energię do przewodu ochronnego i uziemienia.
- W budynkach najczęściej stosuje się urządzenia typu 1, 2 i 3, a ich zadanie zależy od miejsca montażu.
- Jeśli obiekt ma zewnętrzną instalację odgromową, pierwszy stopień ochrony trzeba traktować bardzo poważnie.
- Najczęstszy błąd to zbyt długie przewody przyłączeniowe, które pogarszają skuteczność ochrony.
- Wskaźnik stanu i możliwość wymiany wkładu mają większe znaczenie, niż wielu inwestorów zakłada.
- Jedno urządzenie w rozdzielnicy nie załatwia wszystkiego, jeśli instalacja ma długie odcinki i wrażliwe odbiorniki.

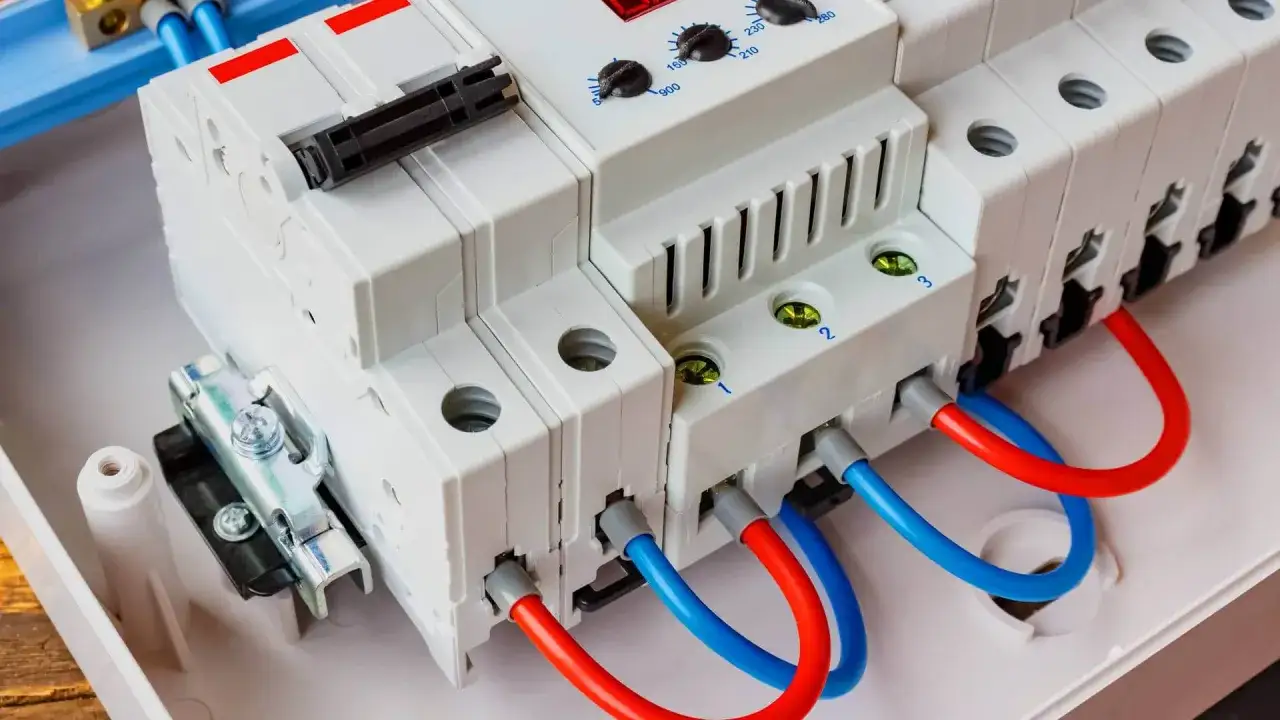

Jak wygląda konstrukcja ogranicznika i z czego się składa
W środku takiego urządzenia nie ma jednej „magicznej” części, tylko zestaw elementów, które mają przejąć impuls, odprowadzić go i nie doprowadzić do uszkodzenia samego ochronnika. W praktyce najważniejsze są komponenty robocze, elementy zabezpieczające oraz sposób, w jaki całość jest osadzona w rozdzielnicy. Ja wolę patrzeć na to jak na mały układ bezpieczeństwa, a nie zwykły osprzęt modułowy.
| Element | Rola w ochronniku | Co to daje w praktyce |
|---|---|---|
| Warystor (MOV) | Zmienia rezystancję wraz ze wzrostem napięcia i zaczyna przewodzić przy udarze | Dobrze radzi sobie z przepięciami od wyładowań pośrednich i łączeń |
| Iskiernik | Tworzy kontrolowaną drogę wyładowania dla bardzo dużych energii | Sprawdza się w ochronnikach typu 1, zwłaszcza przy energii odgromowej |
| Dioda TVS | Bardzo szybko ogranicza przepięcia w obwodach sygnałowych i elektronicznych | Chroni czułe układy, gdzie liczy się krótki czas reakcji |
| Rozłącznik termiczny | Odłącza zużyty element, gdy ten przegrzewa się po zadziałaniu | Zwiększa bezpieczeństwo i ogranicza ryzyko uszkodzenia lub pożaru |
| Wskaźnik stanu | Pokazuje, czy moduł nadal jest sprawny | Ułatwia szybką ocenę, czy trzeba wymienić wkład |
| Podstawa i wkład wymienny | Oddzielają część montażową od elementu zużywalnego | Serwis jest szybszy i nie wymaga wymiany całego urządzenia |
W ochronnikach typu 1 sercem układu bywa iskiernik, który potrafi odprowadzić bardzo dużą energię w ułamku sekundy. W typie 2 częściej spotyka się warystor, bo lepiej radzi sobie z przepięciami pośrednimi i dynamicznymi skokami napięcia. W rozwiązaniach bardziej rozbudowanych spotyka się też kombinację obu technologii, co daje sensowny kompromis między szybkością reakcji a odpornością energetyczną. Gdy już widać, z czego składa się taki moduł, łatwiej zrozumieć, co dokładnie dzieje się w ułamku sekundy po pojawieniu się udaru.
Co dzieje się w chwili przepięcia
Normalnie ochronnik ma bardzo dużą rezystancję i nie przeszkadza instalacji w pracy. Dopiero gdy napięcie przekroczy bezpieczny próg, element roboczy zaczyna przewodzić i tworzy drogę o małej impedancji do przewodu ochronnego. To właśnie dlatego nie „spala” on przepięcia, tylko kieruje je tam, gdzie energia może zostać bezpiecznie rozproszona.
- Najpierw instalacja pracuje normalnie, a ochronnik pozostaje praktycznie niewidoczny dla obwodu.
- W momencie udaru napięcie gwałtownie rośnie i element roboczy przechodzi w stan przewodzenia.
- Impuls zostaje skierowany do PE lub do układu uziemiającego, a odbiornik widzi tylko obniżone napięcie resztkowe.
- Po zakończeniu zjawiska ochronnik wraca do stanu spoczynkowego albo odłącza zużyty wkład, jeśli przekroczył swoje możliwości.
Tu wchodzi pojęcie napięcia ochronnego Up, czyli tego, ile „przeciekającego” napięcia dociera jeszcze do instalacji za ochronnikiem. Im niższe Up, tym lepiej, ale nie można traktować tego parametru w oderwaniu od całej instalacji. Jeśli przewody są źle poprowadzone, nawet dobry moduł przestaje pracować tak, jak obiecuje karta katalogowa. Z mojego punktu widzenia to właśnie długość i geometria połączeń często decydują o skuteczności bardziej niż sam napis na obudowie.
Warto też rozróżnić mechanikę działania: iskiernik świetnie przyjmuje bardzo wysoką energię odgromową, a warystor dobrze tłumi szybkie przepięcia pośrednie i łączeniowe. Dzięki temu nie ma jednego uniwersalnego rozwiązania na wszystko, tylko kilka stopni ochrony dobranych do źródła zagrożenia. To prowadzi prosto do pytania, kiedy wybrać typ 1, typ 2 albo układ kombinowany.
Jakie typy ochronników stosuje się w budynkach
W praktyce budynkowej nie zaczynam od pytania „który model jest najlepszy”, tylko „gdzie ma pracować i przed czym ma chronić”. Dopiero wtedy wybór zaczyna mieć sens. Najprościej można to ująć w trzech głównych stopniach ochrony, czasem połączonych w jednym module.

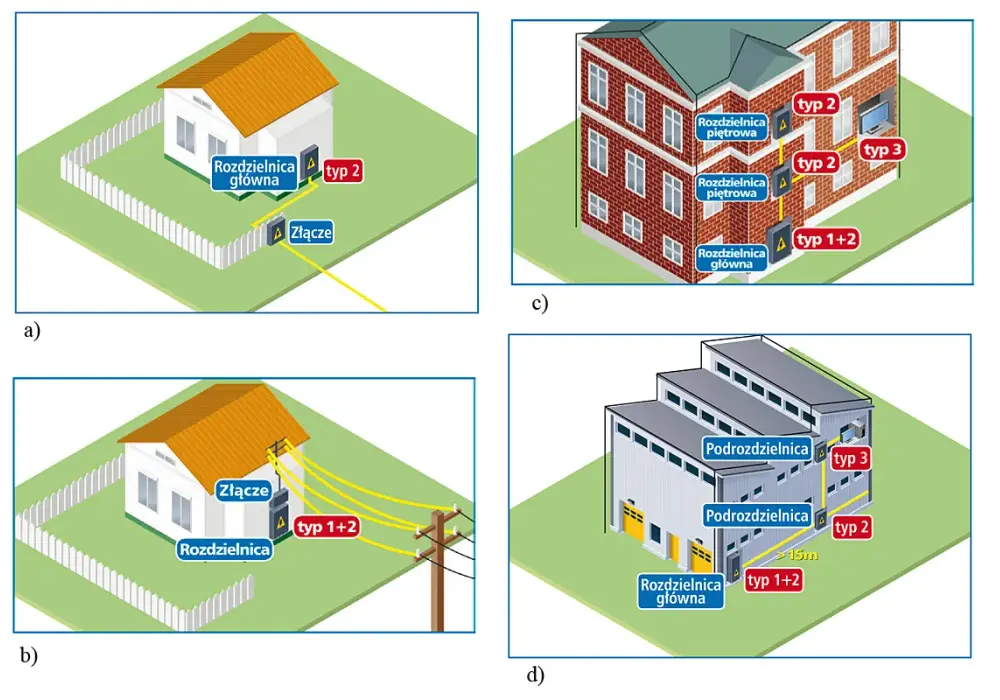

| Typ | Gdzie się go montuje | Przed czym chroni | Praktyczny komentarz |
|---|---|---|---|
| Typ 1 | Przy wejściu zasilania, w głównej rozdzielnicy | Duże energie z bezpośrednich lub bliskich wyładowań | To pierwszy wybór, gdy budynek ma zewnętrzną instalację odgromową |
| Typ 2 | W rozdzielnicy głównej albo podrozdzielnicy | Przepięcia pośrednie i łączeniowe | W domach bez odgromówki to zwykle podstawowy poziom ochrony |
| Typ 3 | Tuż przy czułym odbiorniku | Resztkowe przepięcia, które przeszły przez wcześniejsze stopnie | Ma sens przy elektronice, automatyce, serwerach i sprzęcie RTV |
| Typ 1+2 | W jednej obudowie, najczęściej w rozdzielnicy | Łączy odporność na duże udary z ochroną przed przepięciami pośrednimi | Praktyczne, gdy brakuje miejsca lub chcesz uprościć układ |
Jeśli obiekt ma zewnętrzną instalację odgromową, stopień typu 1 traktuję jako punkt wyjścia, a nie opcję dodatkową. Przy budynkach bez odgromówki najczęściej wystarcza dobrze dobrany typ 2, a punktowa ochrona typu 3 domyka układ przy wrażliwych urządzeniach. Dodatkowo w praktyce przyjmuje się, że odcinek kabla między rozdzielnicą główną a podrozdzielnicą dłuższy niż około 10 m często uzasadnia kolejny stopień ochrony bliżej odbiorów. Sama klasyfikacja nie wystarcza, bo o skuteczności decydują jeszcze parametry z karty katalogowej.
Na co zwracam uwagę przy doborze do domu i rozdzielnicy
Jeśli mam ocenić ochronnik szybko i uczciwie, patrzę na kilka rzeczy, a nie tylko na nazwę producenta. Cena bez parametrów technicznych jest tu mało użyteczna, bo urządzenie trzeba dopasować do układu sieci, poziomu zagrożenia i miejsca montażu. Z mojego punktu widzenia pięć minut przy karcie katalogowej oszczędza potem dużo problemów.
- Napięcie znamionowe i układ sieci - urządzenie musi pasować do instalacji, w przeciwnym razie ochrona będzie tylko pozorna.
- Poziom ochrony Up - im niższy, tym lepiej dla sprzętu, ale zawsze w granicach zgodnych z instalacją.
- Zdolność zwarciowa i zabezpieczenie zapasowe - ochronnik musi współpracować z bezpiecznikiem lub wyłącznikiem nadprądowym.
- Liczba biegunów - w praktyce dobiera się ją do sposobu prowadzenia przewodów i układu uziemienia.
- Sygnalizacja stanu - wizualna, a w większych obiektach także zdalna, bo zużyty moduł nie chroni już tak, jak powinien.
- Wykonanie modułowe - wkład wymienny ułatwia serwis i skraca przestój po zadziałaniu.
W dokumentacjach dla ochronników typu 2 często pojawia się poziom Up poniżej 2,5 kV, co dobrze pokazuje, że nie chodzi o sam „zwykły ogranicznik”, ale o element projektowany do współpracy z całym systemem ochrony. Ważna jest też odporność na zwarcie oraz właściwy dobór zabezpieczenia nadprądowego, bo bez tego moduł nie spełni deklarowanej roli. Jeżeli w specyfikacji widzę tylko atrakcyjną cenę, a brak informacji o Up, Isccr czy sygnalizacji stanu, odkładam taki wybór bez żalu.
Dobry dobór nie kończy się na parametrach z katalogu, bo nawet najlepszy model można osłabić nieprawidłowym montażem. I właśnie tu najłatwiej popełnić kosztowny błąd.
Montaż, który naprawdę decyduje o skuteczności
W ochronie przepięciowej montaż jest równie ważny jak sam produkt. Zbyt długie przewody, źle dobrane połączenia wyrównawcze albo brak porządnego uziemienia potrafią obniżyć skuteczność bardziej niż przeciętny parametr katalogowy. To nie jest detal estetyczny, tylko fizyka instalacji.
| Błąd | Co psuje | Jak robię to lepiej |
|---|---|---|
| Zbyt długie przewody przyłączeniowe | Podnosi napięcie ochronne i pogarsza działanie całego układu | Montuję ochronnik możliwie blisko szyny PE i prowadzę przewody najkrótszą drogą |
| Brak solidnego połączenia wyrównawczego | Energie udaru nie mają dobrej drogi odpływu | Sprawdzam połączenia z główną szyną uziemiającą i metalowymi elementami instalacji |
| Pomijanie zabezpieczenia zapasowego | Ochronnik może nie pracować zgodnie z deklaracją producenta | Dobieram zabezpieczenie zgodnie z instrukcją i warunkami zwarciowymi |
| Montaż bez sprawdzenia układu sieci | Nieprawidłowe podłączenie biegunów i słabsza ochrona | Weryfikuję układ TN, TT albo IT przed instalacją |
| Ignorowanie wskaźnika zużycia | W rozdzielnicy zostaje element, który już nie chroni | Wymieniam wkład od razu po sygnale uszkodzenia |
W praktyce liczy się nawet długość toru połączeniowego. W materiałach branżowych przyjmuje się, że sam odcinek między fazą a PE powinien być możliwie krótki, a jako rozsądny punkt odniesienia podaje się około 0,5 m. Dodatkowo każda dodatkowa jednostka długości przewodów podnosi skuteczne napięcie ochronne, dlatego zwięzła i symetryczna trasa połączeń ma realny wpływ na efekt. Ja zwykle upraszczam to do jednej zasady: im krótsza droga do uziemienia, tym lepsza ochrona.
To właśnie dlatego sensownie zaprojektowany układ bywa ważniejszy niż sama marka ochronnika. Właśnie o tym jest kolejny, bardziej praktyczny wniosek.
Dlaczego ochrona przepięciowa działa najlepiej warstwowo
Jeśli miałbym zostawić jedną praktyczną myśl, byłaby taka: jeden ochronnik w rozdzielnicy nie załatwia wszystkiego. Najlepszy efekt daje układ warstwowy, czyli stopień główny przy wejściu zasilania, kolejny w podrozdzielnicy i dodatkowa ochrona punktowa przy szczególnie wrażliwych odbiornikach. Tak buduje się instalację odporną nie tylko na burzę, ale też na codzienne przepięcia generowane przez własne urządzenia w domu.
W domu pełnym elektroniki, sterowników, pomp, zasilaczy i sprzętu RTV taki układ ma dużo większy sens niż pojedynczy moduł kupiony „na wszelki wypadek”. W praktyce chronię wtedy nie tylko samą instalację, ale też komfort użytkowania: mniej awarii, mniej niepewności i mniej przypadkowych uszkodzeń po gwałtownych skokach napięcia. Jeśli instalacja była modernizowana etapami, zaczynam od sprawdzenia głównej rozdzielnicy, długości przewodów i stanu połączeń wyrównawczych, bo to zwykle daje większy efekt niż dokładanie przypadkowego urządzenia o ładnej specyfikacji.
W dobrze zaprojektowanej instalacji ogranicznik przepięć nie jest samotnym bohaterem, tylko częścią szerszego układu ochrony. Gdy działa razem z poprawnym uziemieniem, krótkimi połączeniami i sensownym stopniowaniem zabezpieczeń, naprawdę robi różnicę, której nie widać na pierwszy rzut oka, ale bardzo szybko czuć ją po pierwszej większej burzy.
