Dobór przewodów do automatyki bramy i furtki decyduje o tym, czy instalacja będzie działała płynnie przez lata, czy zacznie sprawiać kłopoty po pierwszej zimie albo po dołożeniu dodatkowego osprzętu. To właśnie wtedy pojawia się pytanie, jakie kable do bramy i furtki dobrać, by nie przewymiarować kosztów, ale też nie zaniżyć przekroju i nie wracać do wykopów. Poniżej rozkładam temat na praktyczne części: od zasilania napędu, przez fotokomórki i elektrozaczep, aż po prowadzenie przewodów w ziemi.
Najważniejsze decyzje przy doborze okablowania
- Zasilanie 230 V prowadzi się osobnym kablem, zwykle w klasie przeznaczonej do pracy na zewnątrz lub w gruncie.
- Fotokomórki, przyciski i styki sterujące pracują na cienkich przewodach sygnałowych, ale tylko wtedy, gdy trasa nie jest zbyt długa.
- Furtka z elektrozaczepem wymaga osobnego planu żył, bo słabe zasilanie daje typowy objaw: słychać klik, a zamek nie puszcza.
- W ziemi kabel powinien być przeznaczony do układania w gruncie i poprowadzony w rurze ochronnej.
- Zapas żył to nie nadmiar, tylko zabezpieczenie na przyszły wideodomofon, czytnik, dodatkową fotokomórkę albo kamerę.
Nie ma jednego kabla do wszystkiego
Ja przy takich instalacjach zaczynam nie od sklepu, tylko od prostego podziału: co ma zasilać silnik, co ma przekazywać sygnał sterujący, a co ma obsłużyć furtkę albo domofon. To rozróżnienie robi największą różnicę, bo inny przewód sprawdza się przy 230 V, a inny przy niskonapięciowym sterowaniu. W praktyce liczą się trzy rzeczy: napięcie, długość trasy i to, czy kabel biegnie w ziemi, w słupku, czy pod zadaszeniem.
Jeśli instalacja ma tylko napęd i jedną parę fotokomórek, układ jest prosty. Gdy dochodzi lampa ostrzegawcza, antena, elektrozaczep furtki i wideodomofon, robi się z tego mały system, w którym każdy element ma inne wymagania. Dlatego nie traktuję przewodu „do bramy” jako jednego uniwersalnego produktu. Najpierw trzeba ustalić funkcję, a dopiero potem dobrać przekrój i typ kabla. Od tego zależy, czy instalacja będzie cicha i stabilna, czy kapryśna i podatna na zakłócenia.
Ten podział dobrze prowadzi do konkretów, bo dopiero wtedy widać, które przewody są standardem, a które trzeba dobrać pod własny układ montażowy.
Jakie przewody sprawdzają się najczęściej
W instrukcjach producentów powtarza się ten sam schemat: zasilanie napędu idzie grubszym przewodem, a akcesoria pracują na cienkich żyłach sygnałowych. W dokumentacji Nice dla typowego napędu przesuwnego przewód zasilający ma 3x1,5 mm² do 30 m, a fotokomórki 2x0,5 mm²; przy dłuższych trasach producent podnosi wymagany przekrój. Somfy w dokumentacji wideodomofonu V100+ podaje minimum 2 żyły 0,5 mm² dla krótszych odcinków, co dobrze pokazuje, że dobór zależy od funkcji i długości trasy, nie od jednego sztywnego wzoru.
| Element instalacji | Najczęściej stosowany przewód | Kiedy to ma sens | Na co uważać |
|---|---|---|---|
| Zasilanie napędu 230 V | YKY 3x1,5 mm², przy dłuższych trasach 3x2,5 mm² | Do doprowadzenia zasilania z budynku do centrali lub napędu | Przy dłuższej trasie rośnie spadek napięcia, więc cienki kabel szybko staje się słabym punktem |
| Fotokomórki | 2x0,5 mm², przy większej odległości 2x0,75 mm² lub 2x1 mm² | Do prostych połączeń niskoprądowych | Tu nie wygrywa grubość, tylko poprawne połączenie i brak uszkodzeń na trasie |
| Lampa ostrzegawcza | 2x0,75 mm² | Gdy lampa ma osobne zasilanie i montowana jest blisko napędu | Jeśli lampa ma wyjście 230 V, przewód dobiera się zgodnie z instrukcją konkretnej centrali |
| Przycisk, styk kluczykowy, wejścia sterujące | 2x0,5 mm² lub 4x0,5 mm² | Do prostych sygnałów START, STOP, furtka, tryb pieszy | W wielu instalacjach jedna czterożyłowa linia jest praktyczniejsza niż dwa osobne przewody |
| Elektrozaczep furtki | 2x0,75 mm², przy dłuższej trasie 2x1 mm² | Do zasilania zamka i prostego otwierania z domofonu | Jeśli napięcie spada, zamek otwiera się niepewnie albo tylko częściowo |
| Antenna zewnętrzna | RG58 ekranowany | Gdy odbiór radiowy jest słaby lub antena jest wyprowadzona poza obudowę | Tu przypadkowy przewód zwykle pogarsza zasięg zamiast go poprawiać |
| Wideodomofon / monitor | Przewód zalecany przez producenta, często 2-żyłowy 0,5 mm² lub skrętka w systemach IP | Do systemów, w których furtka i brama są sterowane z panelu lub monitora | Różne systemy mają różne wymagania, więc tu najłatwiej o pomyłkę |
W praktyce najrozsądniej jest założyć, że kabel zasilający i kabel sterujący nie powinny być dobierane tym samym kluczem. Jeden obsługuje obciążenie, drugi tylko sygnał. Jeśli już na etapie projektu to rozdzielisz, połowa problemów znika zanim trafią do wykopu. A tam, gdzie trasa jest dłuższa, zawsze wolę dać większy przekrój niż później szukać przyczyny słabszej pracy napędu.
Taki podział dobrze działa na papierze, ale jeszcze lepiej, gdy dopasujesz go do konkretnego układu bramy i furtki.

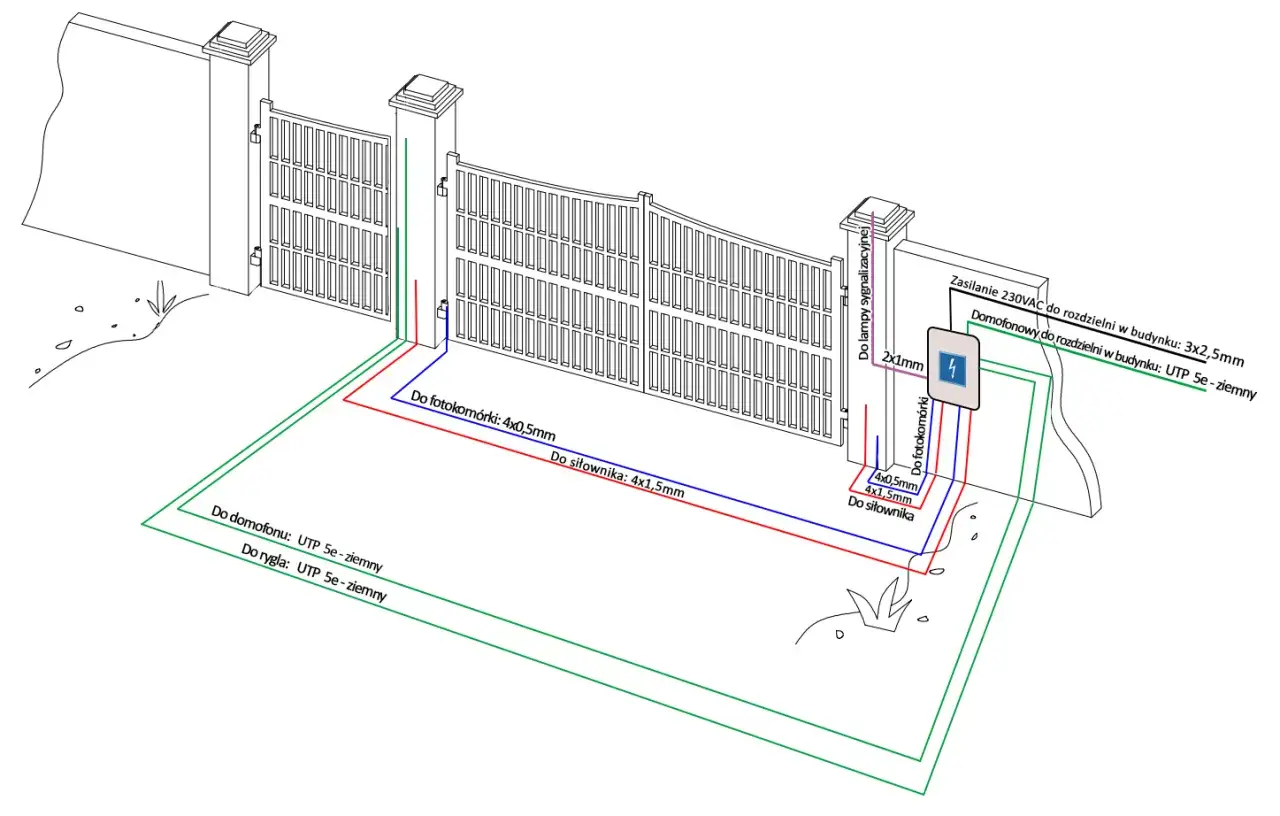

Brama przesuwna, skrzydłowa i furtka mają różne potrzeby
Brama przesuwna
Przy bramie przesuwnej zwykle masz najprostszy układ, ale to nie znaczy, że można go potraktować „na oko”. Potrzebujesz zasilania napędu, okablowania fotokomórek, często przewodu do lampy ostrzegawczej i ewentualnie anteny. Tu najczęściej wychodzi osobny kabel zasilający oraz osobna linia dla akcesoriów. Im dłuższy odcinek między budynkiem a napędem, tym bardziej opłaca się przewidzieć grubszy przewód, bo rozruch silnika jest bardziej wymagający niż samo podtrzymanie pracy.
Brama skrzydłowa
W bramie skrzydłowej dochodzą dwa skrzydła, a więc więcej punktów ruchomych i więcej miejsc, w których przewód może zostać naciągnięty. Ja zawsze pilnuję zapasu kabla w słupkach i przy siłownikach, żeby pełne otwarcie nie pracowało „na styk”. Jeśli siłowniki są montowane w ciężkich słupkach albo w nietypowej geometrii, warto od razu zostawić rezerwę żył pod dodatkowy osprzęt bezpieczeństwa. To drobiazg na etapie montażu, ale później oszczędza nerwy.
Przeczytaj również: Fundament pod domek narzędziowy: Zbuduj solidnie, uniknij błędów!

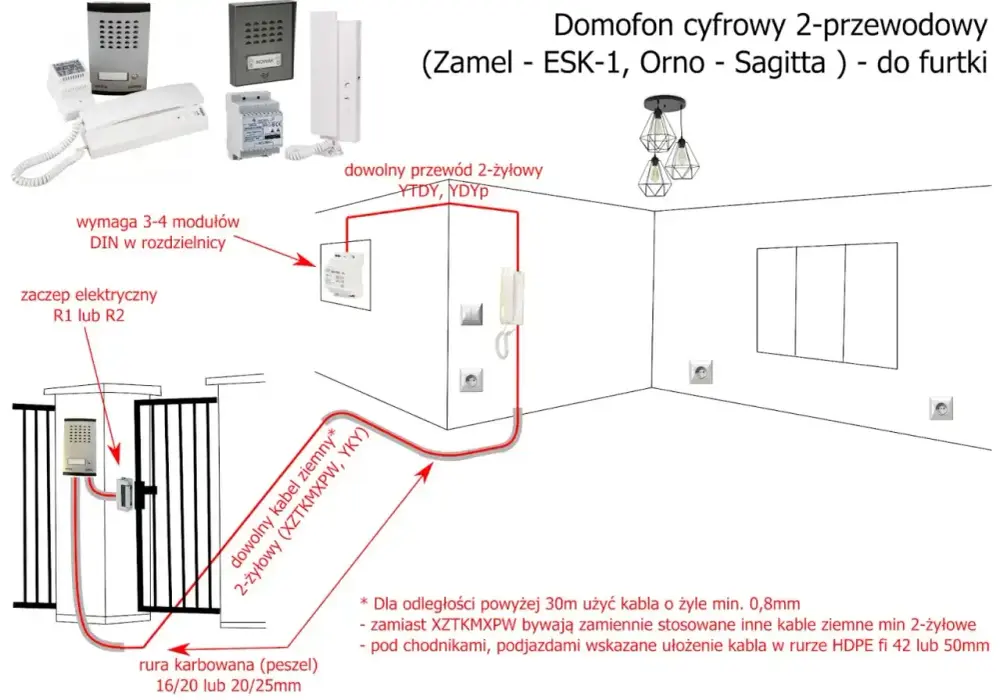

Furtka z elektrozaczepem
Tu najczęściej pojawia się największe niedoszacowanie. Furtka wydaje się prostsza od bramy, a w praktyce wymaga bardzo sensownego planu: osobnego zasilania zaczepu, toru sygnałowego z domofonu lub wideodomofonu oraz miejsca na ewentualny przycisk wyjścia czy czytnik. Jeśli furtka jest oddalona od domu, przewód do elektrozaczepu nie powinien być przypadkową resztką po innym obwodzie. Lepiej położyć jedną porządną trasę niż później łatać połączenia, które tylko pozornie działają.
W tym układzie dobrze sprawdza się zasada: brama ma swój tor, furtka swój, a łączenie funkcji robi się w centrali albo w domofonie, nie w ziemi. To prowadzi do następnego ważnego punktu, czyli sposobu układania przewodów w gruncie.
Jak prowadzić kable w gruncie, żeby nie stracić sygnału i izolacji
Jeśli przewód ma iść w ziemi, nie oszczędzam na jego klasie ani na ochronie mechanicznej. W gruncie powinien pracować kabel przeznaczony do takich warunków, a nie zwykły przewód „z wnętrza domu”. Najbezpieczniej prowadzić go w rurze osłonowej albo peszlu, a pod samym wykopem zrobić stabilną podsypkę z piasku. To ogranicza ryzyko uszkodzeń przy kamieniach, przemarzaniu i późniejszych pracach ogrodowych.
Przy kablach niskonapięciowych praktyczna głębokość układania to zwykle około 70 cm, ale ważniejsza od samej liczby jest logika trasy: bez ostrych załamań, bez przypadkowych złączek pod ziemią i bez mieszania różnych obwodów w jednym miejscu tylko dlatego, że „tak będzie szybciej”. Na odcinkach narażonych na nacisk podjazdu albo przejazd koła lepiej od razu dać dodatkową osłonę. Nad trasą przewodu warto też położyć taśmę ostrzegawczą, żeby przy kolejnych robotach nikt nie trafił łopatą w linię zasilania.
Ja zwracam jeszcze uwagę na jedną rzecz: przewody 230 V i przewody sterujące najlepiej prowadzić osobno. Jeśli muszą się przeciąć, niech robią to możliwie krótko i pod kątem prostym. To prosty sposób na ograniczenie zakłóceń i na uniknięcie sytuacji, w której brama działa, ale fotokomórki albo sterowanie zaczynają zachowywać się nieprzewidywalnie.
Dobrze poprowadzony kabel jest niewidoczny, ale to właśnie on zwykle decyduje o tym, czy instalacja będzie bezproblemowa. Gdy ten etap jest zrobiony porządnie, najczęstsze awarie wynikają już nie z trasy, tylko z błędów doboru.
Najczęstsze błędy, które robią instalację kapryśną
Najbardziej klasyczny błąd to zbyt cienki przewód do zasilania napędu albo elektrozaczepu. Na papierze wszystko wygląda dobrze, a w praktyce pojawiają się spadki napięcia, wolniejsze działanie i niepewne otwieranie. Drugi problem to brak zapasu żył. Jeśli dziś montujesz tylko napęd i fotokomórki, a za rok chcesz dołożyć wideodomofon, kamera albo czytnik, brak wolnych przewodów oznacza ponowny wykop albo prowizoryczne obejścia.
Równie często widzę mieszanie obwodów w jeden przypadkowy peszel. To kusi, bo jest szybciej, ale później trudno znaleźć źródło zakłóceń. Do tego dochodzą niechlujne połączenia pod ziemią, zbyt ciasne gięcia przy słupkach i kabel dobrany bez sprawdzenia instrukcji centrali. Tu nie ma miejsca na zgadywanie - jeśli producent podaje konkretny przekrój albo dopuszczalną długość, właśnie tym trzeba się kierować.
Najgorsze są sytuacje, w których ktoś oszczędza kilka złotych na kablu, a później traci godziny na szukanie przyczyny usterki. I właśnie dlatego sens ma ostatni etap planowania: zostawienie sobie marginesu na przyszłą rozbudowę.
Co dorzucić od razu, żeby nie wracać do wykopu
Jeśli instalacja jest jeszcze na etapie projektu, ja zawsze dorzucam kilka rzeczy, które dziś mogą wydawać się zbędne, a jutro okazują się bardzo praktyczne. Najbardziej opłaca się zostawić wolne żyły, osobny peszel i rezerwę miejsca w słupku furtki. To nieduży koszt, a potrafi uratować całą modernizację po roku albo po dwóch.
- osobny tor dla furtki, nawet jeśli na początku ma działać tylko z domofonu;
- kilka wolnych żył w przewodzie sygnałowym, najlepiej więcej niż minimum wymagane dziś;
- oddzielną rurę pod przyszły wideodomofon, czytnik albo kamerę;
- rezerwę pod dodatkową fotokomórkę lub drugi punkt sterowania;
- osobną trasę pod skrętkę, jeśli w przyszłości planujesz integrację ze smart home.
To właśnie taki zapas odróżnia instalację „na dziś” od instalacji, która wytrzyma normalną rozbudowę bez kucia podjazdu i bez kombinowania z prowizorką. Jeśli miałbym wskazać jedną praktyczną zasadę, byłaby prosta: lepiej położyć kabel z rezerwą niż później poprawiać całą trasę. Przy bramie i furtce to właśnie przewidzenie przyszłych potrzeb robi największą różnicę.
