Przy zakupie płyty szybko pojawia się pytanie, jaki kabel do indukcji wybrać, aby urządzenie działało bez wybijania zabezpieczeń i przeciążania instalacji. W tym poradniku wyjaśniam, jak odczytać moc płyty, czym różni się zasilanie 230 V od układu 400 V 2N lub 3N oraz jakie przewody najczęściej stosuje się w polskich domach. Pokazuję też, na co uważać przy zabezpieczeniach, mostkowaniu zacisków i podłączaniu urządzenia.
Najważniejsze zasady doboru przewodu do płyty indukcyjnej
- Nie ma jednego uniwersalnego kabla pasującego do każdej płyty.
- Dla mocnych płyt jednofazowych często stosuje się przewód 3 x 4 mm² lub 3 x 6 mm².
- Przy zasilaniu dwufazowym typowym rozwiązaniem jest 4 x 2,5 mm², a przy trójfazowym 5 x 2,5 mm².
- Płyta powinna mieć osobny obwód i zabezpieczenie dobrane do przekroju przewodu oraz sposobu jego ułożenia.
- Mostki w kostce przyłączeniowej zakłada się wyłącznie według schematu konkretnego modelu.
- Podłączenie powinien wykonać wykwalifikowany elektryk, najlepiej z potwierdzeniem wykonania usługi.
Od mocy płyty zależy sposób jej zasilania
Najpierw sprawdzam tabliczkę znamionową i instrukcję montażu urządzenia. Liczy się nie tylko napięcie, ale też całkowita moc płyty, liczba dostępnych faz, długość przewodu oraz sposób prowadzenia instalacji.
Oznaczenie 230 V zwykle oznacza zasilanie jednofazowe. Zapis 400 V 2N wskazuje najczęściej na wykorzystanie dwóch faz, przewodu neutralnego i ochronnego, natomiast 400 V 3N na trzy fazy, neutralny oraz PE. W wielu płytach poszczególne moduły nadal pracują przy napięciu 230 V, dlatego nie wolno samodzielnie podłączać przewodów tylko na podstawie oznaczenia „400 V”.
Dobrze pokazuje to proste obliczenie. Płyta o mocy 7,2 kW podłączona do jednej fazy może pobierać około 31 A, ponieważ 7200 W podzielone przez 230 V daje około 31,3 A. Przy zasilaniu dwufazowym obciążenie rozkłada się mniej więcej po 15,7 A na fazę, co znacznie ułatwia bezpieczną pracę urządzenia.
Producenci podkreślają, że ostateczne parametry trzeba odczytać z dokumentacji konkretnego modelu. Bosch wskazuje między innymi różnice między przewodami dla zasilania jednofazowego i trójfazowego, a Electrolux zwraca uwagę na znaczenie oznaczeń 220-240 V, 400 V 2N i 400 V 3N. [Bosch](https://www.bosch-home.pl/poznaj-marke-bosch/blog/2025/07/jak-podlaczyc-plyte-indukcyjna) i [Electrolux](https://support.electrolux.pl/support-articles/article/oznaczenie-napiecia-plyt-indukcyjnych-objasnienie)
Najczęstsze przewody stosowane przy indukcji
Poniższe wartości traktuję jako praktyczne przykłady do wstępnego planowania, a nie gotową instrukcję montażu. Ten sam przekrój może mieć inną dopuszczalną obciążalność w zależności od tego, czy przewód biegnie w tynku, rurze, ociepleniu lub wiązce z innymi kablami.
| Typ zasilania | Przykładowa moc płyty | Często spotykany przewód | Praktyczna uwaga |
|---|---|---|---|
| 230 V, 1 faza | Do około 3,6 kW | 3 x 2,5 mm² | Rozwiązanie dla modeli z ograniczoną mocą, zwykle przy obwodzie 16 A. |
| 230 V, 1 faza | Około 5,5-7,2 kW | 3 x 4 mm², czasem 3 x 6 mm² | Wymaga dokładnego doboru zabezpieczenia, długości przewodu i warunków ułożenia. |
| 400 V, 2N | Około 7,0-7,4 kW | 4 x 2,5 mm² | Przewód prowadzi dwie fazy, neutralny i PE. Układ zacisków zależy od instrukcji. |
| 400 V, 3N | Około 9-11 kW | 5 x 2,5 mm² | Każda faza może zasilać osobny moduł mocy, jeśli producent przewidział taki wariant. |
W nowych instalacjach często przygotowuje się przewód 5 x 2,5 mm², jeśli nie jest jeszcze znany konkretny model płyty i istnieje możliwość zasilania trójfazowego. Daje to większą elastyczność przy późniejszym wyborze urządzenia, ale nie oznacza, że każdy model trzeba podłączać na trzy fazy.
Trzeba też odróżnić przewód instalacyjny poprowadzony od rozdzielnicy od elastycznego przewodu przy samej płycie. Producent może wymagać przewodu odpornego na podwyższoną temperaturę, na przykład typu H05V2V2-F. Wymiana fabrycznego przewodu na przypadkowy kabel o większym przekroju nie zawsze jest prawidłowa, ponieważ znaczenie mają również temperatura pracy, sposób zakończenia żył i miejsce prowadzenia przewodu.
Osobny obwód i zabezpieczenie są równie ważne jak przekrój
Nawet najlepszy przewód nie rozwiąże problemu, jeśli płyta zostanie podłączona do przypadkowego obwodu. Ja zawsze zakładam, że indukcja powinna mieć dedykowany obwód w rozdzielnicy, bez przedłużacza, listwy zasilającej i dokładania czajnika, piekarnika czy zmywarki do tego samego zabezpieczenia.
Wartość wyłącznika nadprądowego nie może być dobrana wyłącznie do mocy urządzenia. Najpierw trzeba sprawdzić obciążalność przewodu, sposób jego ułożenia, długość trasy, spadek napięcia oraz parametry całej instalacji. Założenie większego bezpiecznika do zbyt cienkiego przewodu jest jednym z najgroźniejszych błędów, ponieważ zabezpieczenie może nie zadziałać, zanim kabel zacznie się nadmiernie nagrzewać.
Przy płycie 7,2 kW zasilanej dwufazowo często spotyka się układ 2 x 16 A, ale nie należy traktować go jako uniwersalnej recepty. Inny model może mieć inną moc znamionową, ograniczenie mocy albo wymagania zapisane w instrukcji. Ochrona różnicowoprądowa i sposób rozdzielenia obwodów również powinny wynikać z projektu oraz oceny elektryka.
Funkcja ograniczenia mocy może pomóc w mieszkaniu z mniejszym przydziałem energii. Nie zwiększa jednak możliwości przewodu ani instalacji. Jeśli płyta zostanie ustawiona na niższy limit, trzeba liczyć się z tym, że kilka pól nie będzie pracowało jednocześnie z pełną mocą.
Podłączenie wykonuje się ze schematu producenta

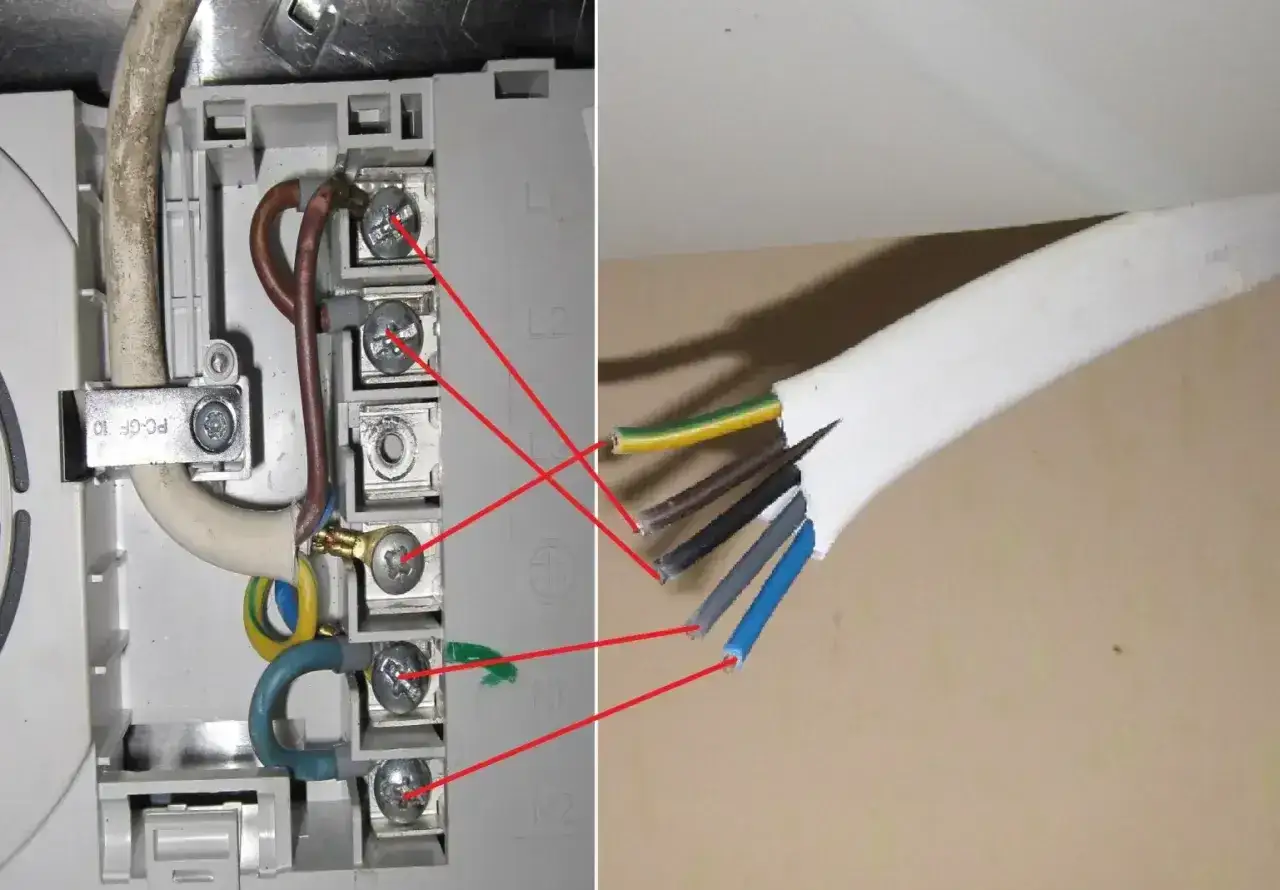

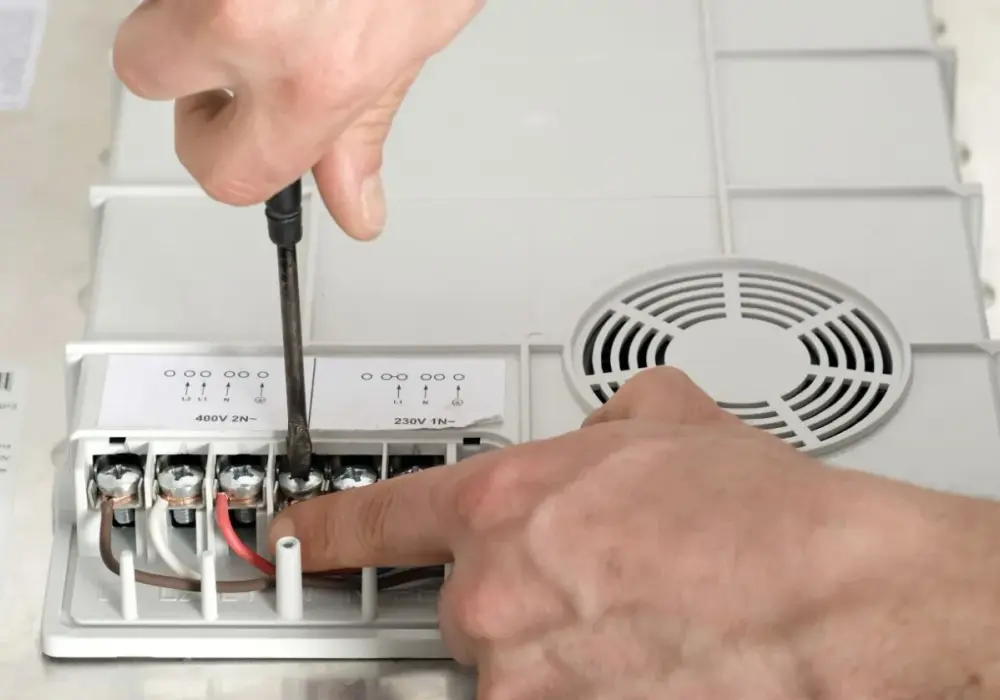

Pod płytą znajduje się zwykle kostka przyłączeniowa z zaciskami oznaczonymi jako L1, L2, L3, N i PE. Obok może być naklejony schemat pokazujący, które zaciski należy połączyć mostkami przy zasilaniu jednofazowym lub dwufazowym. Nie wolno kopiować układu z innej płyty, nawet jeśli wygląda podobnie.
Przy zasilaniu 230 V producent może wymagać połączenia kilku zacisków fazowych jednym lub dwoma mostkami. Przy wariancie 400 V 2N mostkowanie wygląda inaczej, ponieważ wykorzystywane są dwie oddzielne fazy. Błędne połączenie może spowodować zwarcie, uszkodzenie modułu mocy albo pojawienie się napięcia w niewłaściwym miejscu.
Przewód ochronny PE podłącza się do zacisku oznaczonego symbolem uziemienia. Nie wolno zastępować go przewodem neutralnym ani wykonywać prowizorycznego „zerowania” przy samej płycie. W starszych mieszkaniach z instalacją dwużyłową lub aluminiową najpierw trzeba ocenić, czy obwód w ogóle nadaje się do zasilania nowoczesnego urządzenia.
Połączenie powinno mieć właściwie przygotowane końcówki, odciążenie przewodu i dokręcone zaciski. Przy przewodach wielodrutowych stosuje się tulejki, jeśli wymaga tego konstrukcja zacisku lub instrukcja. Po montażu elektryk powinien sprawdzić ciągłość przewodu ochronnego, napięcia oraz działanie zabezpieczeń.
Błędy, przez które indukcja wybija zabezpieczenia
Zwykłe gniazdko i przedłużacz
Niektóre małe płyty przenośne są przystosowane do gniazda 230 V, ale typowa czteropolowa płyta do zabudowy pobiera znacznie więcej niż standardowy obwód 16 A. Podłączenie jej przez przedłużacz może doprowadzić do grzania wtyczki, styków i izolacji.
Jeden obwód dla płyty i piekarnika
Takie rozwiązanie bywa spotykane w starych kuchniach, jednak często przekracza możliwości przewodu i zabezpieczenia. Osobne obwody są czytelniejsze, łatwiejsze do serwisowania i ograniczają ryzyko przeciążenia podczas równoczesnego pieczenia i gotowania.
Mostkowanie wykonane na pamięć
Kolory żył nie zastępują schematu przyłączenia. Różni producenci stosują odmienne układy zacisków, dlatego mostki należy założyć dokładnie tak, jak pokazano na etykiecie lub w instrukcji danego modelu.
Przewód prowadzony zbyt blisko źródła ciepła
Przewód nie powinien stykać się z gorącymi elementami piekarnika ani być ściśnięty w sposób uszkadzający izolację. Przy zabudowie trzeba zostawić miejsce na wentylację i poprowadzić kabel tak, aby nie był narażony na zgniatanie przez szufladę lub tylną ściankę mebla.
Przeczytaj również: Błąd E40 w pralce Electrolux - Jak go samodzielnie naprawić?
Wymiana bez sprawdzenia starej instalacji
Nowa płyta nie naprawi problemów z luźnym zaciskiem, słabym przewodem neutralnym czy brakiem ochrony przeciwporażeniowej. Jeśli podczas pracy przewód, gniazdo albo elementy rozdzielnicy wyraźnie się nagrzewają, należy przerwać użytkowanie i zlecić pomiary.
Przygotowanie przyłącza kosztuje mniej niż późniejsze przeróbki
Jeżeli obwód jest już gotowy, samo podłączenie płyty przez elektryka kosztuje orientacyjnie 150-450 zł. Cena rośnie, gdy trzeba poprowadzić nowy przewód, dołożyć zabezpieczenia, wykonać bruzdę, modernizować rozdzielnicę albo sprawdzić starą instalację.
Przed wizytą fachowca przygotowałbym trzy informacje: model płyty, zdjęcie schematu zacisków oraz dane istniejącego obwodu. Taki komplet pozwala szybko ocenić, czy potrzebny będzie przewód 3-, 4- czy 5-żyłowy i czy instalacja ma odpowiedni zapas mocy.
Nie kupowałbym kabla wyłącznie dlatego, że w internecie często pojawia się hasło „5 x 2,5 mm²”. To dobry, popularny wariant dla wielu instalacji trójfazowych, lecz o poprawności decydują parametry konkretnego urządzenia i warunki całej trasy.
Przed zakupem przewodu sprawdź cztery parametry
- Moc znamionową płyty podaną na tabliczce lub w instrukcji.
- Wariant zasilania, czyli 230 V, 400 V 2N albo 400 V 3N.
- Przekrój i długość przewodu oraz sposób jego prowadzenia.
- Rodzaj zabezpieczenia i obecność przewodu PE w instalacji.
Najbezpieczniejsza odpowiedź brzmi więc: do wielu płyt dwufazowych sprawdzi się przewód 4 x 2,5 mm², do trójfazowych często 5 x 2,5 mm², a przy mocnym zasilaniu jednofazowym zwykle potrzeba 3 x 4 mm² lub większego przekroju. Ostateczną decyzję zawsze trzeba oprzeć na instrukcji producenta i pomiarach wykonanych przez elektryka.
