Jak sprawdzić czujnik ciśnienia klimatyzacji Audi? Poradnik.

Ten artykuł stanowi kompleksowy poradnik, który krok po kroku wyjaśnia, jak samodzielnie zdiagnozować i sprawdzić czujnik ciśnienia klimatyzacji w samochodach marki Audi. Dowiesz się, jakie objawy wskazują na jego awarię, gdzie go znaleźć oraz jak przeprowadzić diagnostykę, aby przywrócić pełną sprawność układu AC.

Rola czujnika ciśnienia cichy strażnik komfortu i bezpieczeństwa układu AC

Czujnik ciśnienia, często nazywany również presostatem, a w nomenklaturze VAG oznaczany jako G65, to jeden z najważniejszych elementów układu klimatyzacji w Twoim Audi. Jego podstawowa funkcja polega na ciągłym monitorowaniu ciśnienia czynnika chłodniczego w systemie. To właśnie dzięki niemu sterownik klimatyzacji wie, w jakim stanie znajduje się układ i czy może bezpiecznie załączyć sprężarkę, zapewniając Ci komfortowe chłodzenie. Jest to kluczowy element nie tylko dla prawidłowego działania, ale i dla zabezpieczenia całego systemu przed uszkodzeniem.

Jak sygnał z małego czujnika decyduje o pracy całej klimatyzacji?

Odczyty z czujnika ciśnienia mają bezpośredni i fundamentalny wpływ na działanie sterownika klimatyzacji (ECU). Na podstawie tych danych sterownik podejmuje kluczowe decyzje: decyduje o załączeniu lub wyłączeniu sprężarki klimatyzacji, steruje prędkością pracy wentylatorów chłodnicy, a co najważniejsze zabezpiecza cały układ. Jeśli ciśnienie czynnika jest zbyt niskie (np. z powodu jego wycieku) lub zbyt wysokie (co może świadczyć o zatkaniu układu lub awarii wentylatora), sterownik natychmiast wyłączy sprężarkę, chroniąc ją przed uszkodzeniem. W nowszych modelach Audi, zazwyczaj po 2005 roku, stosuje się czujniki 3-pinowe, które wysyłają do sterownika precyzyjny sygnał analogowy (napięciowy), informując go o aktualnym ciśnieniu.

Zignorowanie problemu jakie są konsekwencje jazdy z uszkodzonym czujnikiem?

Ignorowanie awarii czujnika ciśnienia to prosta droga do poważniejszych problemów. Poza oczywistym brakiem komfortu jazdy w upalne dni, uszkodzony czujnik może prowadzić do nieprawidłowej pracy całej klimatyzacji. Sterownik, otrzymując błędne dane, może nie załączać sprężarki wcale lub załączać ją w niewłaściwych momentach. Co gorsza, może to skutkować brakiem odpowiedniego zabezpieczenia układu. Jazda z nieprawidłowym ciśnieniem, zwłaszcza zbyt wysokim, znacząco zwiększa ryzyko uszkodzenia innych, znacznie droższych komponentów, takich jak sprężarka klimatyzacji czy skraplacz. Zawsze powtarzam, że lepiej zająć się drobną usterką od razu, niż później ponosić koszty kompleksowej naprawy.

Typowe objawy uszkodzonego czujnika ciśnienia klimatyzacji

Awaria czujnika ciśnienia w układzie klimatyzacji Audi często manifestuje się szeregiem charakterystycznych symptomów, które powinny wzbudzić Twoją czujność. Z mojego doświadczenia wynika, że są to najczęściej spotykane sygnały, które wskazują na problem z tym elementem.

• Brak zimnego powietrza i niedziałająca sprężarka: To najbardziej oczywisty sygnał. Gdy czujnik ciśnienia jest uszkodzony, sterownik klimatyzacji może nie otrzymywać prawidłowych danych o ciśnieniu czynnika. W rezultacie, dla bezpieczeństwa układu, sprężarka klimatyzacji w ogóle się nie załącza, a z nawiewów leci tylko ciepłe powietrze.
• Klimatyzacja "wariuje": Czasami problem nie objawia się całkowitym brakiem chłodzenia, lecz jego nieregularną pracą. Klimatyzacja może włączać się i wyłączać w krótkich odstępach czasu, co jest bardzo irytujące i świadczy o tym, że sterownik otrzymuje niestabilne lub błędne odczyty ciśnienia.
• Wentylatory chłodnicy pracują jak szalone: Innym symptomem może być sytuacja, gdy wentylatory chłodnicy pracują na maksymalnych obrotach bez wyraźnego powodu, nawet przy umiarkowanej temperaturze silnika, lub wręcz przeciwnie wcale się nie włączają. Jest to wynik błędnych informacji o ciśnieniu, które sterownik wykorzystuje do regulacji ich pracy.
• Komunikat błędu na panelu Climatronic: Wiele modeli Audi sygnalizuje problem z klimatyzacją poprzez świecący lub migający przycisk "ECON" na panelu Climatronic. To wyraźny sygnał, że w sterowniku klimatyzacji (moduł 08 - Auto HVAC) najprawdopodobniej został zapisany kod błędu, często 00819 - High Pressure Sensor (G65), jednoznacznie wskazujący na problem z czujnikiem ciśnienia.

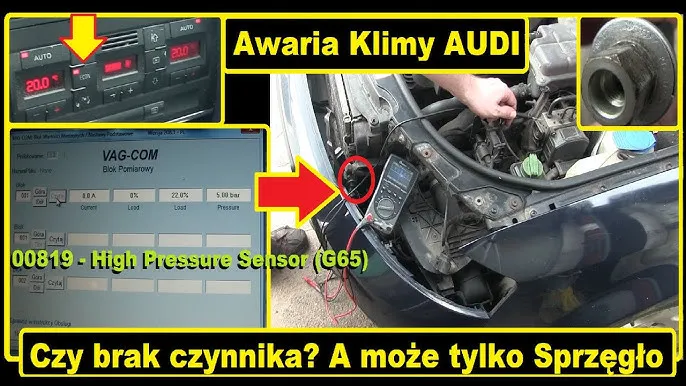

Gdzie znaleźć czujnik ciśnienia klimatyzacji w Audi?

Lokalizacja czujnika ciśnienia klimatyzacji w Audi, choć może się różnić w zależności od konkretnego modelu i generacji, zazwyczaj znajduje się w typowych, łatwo dostępnych miejscach. Z mojego doświadczenia wynika, że najczęściej spotkasz go na jednym z aluminiowych przewodów wysokiego ciśnienia klimatyzacji, w okolicy chłodnicy (skraplacza), często od strony pasażera.

W popularnych modelach, takich jak Audi A4 (B6, B7), A6 (C6), A3 (8P) czy Q5, czujnik jest często łatwo dostępny z góry po otwarciu maski. Aby go zidentyfikować, szukaj przewodu o większej średnicy, który prowadzi od sprężarki do chłodnicy to właśnie na nim najczęściej wkręcony jest czujnik. Będzie to niewielki element z podłączoną wtyczką elektryczną, zwykle z trzema pinami. W nowszych platformach (np. MQB, MLB) może on być zintegrowany z modułem chłodnicy, ale zasada identyfikacji pozostaje podobna: szukaj go na przewodzie wysokiego ciśnienia w pobliżu chłodnicy.

Samodzielna diagnostyka czujnika ciśnienia krok po kroku

Zanim zdecydujesz się na wymianę czujnika, warto przeprowadzić dokładną diagnostykę. Pamiętaj, że precyzyjna diagnoza to podstawa skutecznej naprawy. Poniżej przedstawiam metody, które pozwolą Ci sprawdzić czujnik ciśnienia klimatyzacji w Twoim Audi.

Narzędzia, które będą Ci potrzebne: od multimetru po interfejs diagnostyczny

Aby skutecznie zdiagnozować czujnik ciśnienia, będziesz potrzebować kilku podstawowych, a także bardziej specjalistycznych narzędzi. Oto lista, którą zawsze mam pod ręką:

• Interfejs diagnostyczny (np. VCDS, OBDeleven): Absolutna podstawa do odczytu błędów i bloków pomiarowych. Bez tego ani rusz.
• Multimetr cyfrowy: Niezbędny do pomiaru napięć na wtyczce czujnika.
• Zestaw kluczy i nasadek: Przyda się do ewentualnego demontażu osłon czy samego czujnika.
• Opcjonalnie: profesjonalny zestaw manometrów do klimatyzacji: Jeśli chcesz przeprowadzić kompleksową weryfikację ciśnienia, manometry są niezastąpione, choć do podstawowej diagnostyki nie są konieczne.

Metoda 1: Diagnostyka komputerowa (VCDS, OBDeleven) najszybsza droga do prawdy

Diagnostyka komputerowa to najszybsza i często najbardziej efektywna metoda na potwierdzenie usterki elektrycznej czujnika. Pozwala na bezpośredni odczyt danych z modułu klimatyzacji.

1. Podłącz interfejs diagnostyczny (np. VCDS lub OBDeleven) do gniazda OBD-II w swoim Audi, które zazwyczaj znajduje się pod kierownicą.
2. Włącz zapłon w samochodzie, ale nie uruchamiaj silnika.
3. Uruchom program diagnostyczny na swoim komputerze lub smartfonie i połącz się z modułem sterującym klimatyzacją (adres 08 - Auto HVAC).
4. Odczytaj zapisane kody błędów. Poszukaj błędów związanych z czujnikiem ciśnienia, np. "00819 - High Pressure Sensor (G65)". Taki błąd jednoznacznie wskazuje na problem z czujnikiem.
5. Sprawdź bloki pomiarowe (Measuring Blocks) dla modułu klimatyzacji, aby odczytać aktualne ciśnienie czynnika chłodniczego raportowane przez czujnik. Jeśli wartość jest stała, nierealna (np. 0 bar lub maksymalne ciśnienie bez względu na warunki) lub w ogóle jej nie ma, to kolejny mocny dowód na uszkodzenie czujnika.

Metoda 2: Pomiar napięcia na wtyczce czujnika test dla dociekliwych

Ta metoda wymaga nieco więcej precyzji i ostrożności, ale pozwala na weryfikację samego czujnika oraz jego zasilania. Jest to szczególnie przydatne dla czujników 3-pinowych, które są standardem w nowszych Audi.

1. Zlokalizuj czujnik ciśnienia klimatyzacji i odłącz jego wtyczkę elektryczną.
2. Włącz zapłon w samochodzie.
3. Używając multimetru ustawionego na pomiar napięcia DC (prądu stałego), sprawdź napięcie między pinem zasilającym (zazwyczaj 5V, często brązowo-czerwony przewód) a masą (zazwyczaj brązowy przewód) na wtyczce (nie na samym czujniku). Powinieneś odczytać około 5V. Brak tego napięcia wskazuje na problem z instalacją lub sterownikiem, a nie samym czujnikiem.
4. Podłącz ponownie wtyczkę do czujnika.
5. Wbij delikatnie igły pomiarowe multimetru w izolację przewodów lub użyj specjalnych adapterów, aby zmierzyć napięcie na pinie sygnałowym (zazwyczaj środkowy pin w czujnikach 3-pinowych).
6. Obserwuj odczyt napięcia. Przy niskim ciśnieniu (np. brak czynnika w układzie) powinno wynosić około 0,5V, a przy wysokim ciśnieniu (np. gdy klimatyzacja pracuje i sprężarka tłoczy czynnik) może wzrosnąć do 4,5V. Brak zmian napięcia lub stałe, nieprawidłowe napięcie (np. zawsze 0V lub zawsze 5V) może wskazywać na uszkodzenie czujnika.

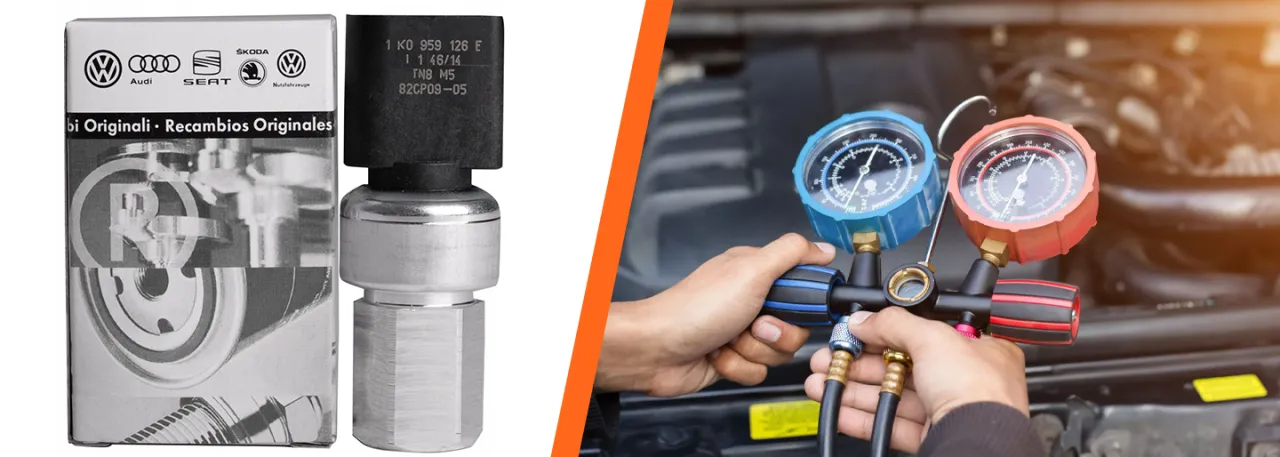

Metoda 3: Porównanie z manometrami ostateczna weryfikacja dla profesjonalistów

Ta metoda jest najbardziej precyzyjna i często stosowana przez profesjonalne warsztaty. Polega ona na porównaniu wartości ciśnienia odczytanej przez komputer diagnostyczny (w blokach pomiarowych modułu klimatyzacji) z ciśnieniem zmierzonym za pomocą profesjonalnego zestawu manometrów, podłączonych bezpośrednio do portów serwisowych układu klimatyzacji. Jeśli odczyty z komputera znacząco różnią się od tych na manometrach, to jest to jednoznaczny dowód na to, że czujnik ciśnienia podaje błędne dane do sterownika.

Pamiętaj! Mimo że wymiana czujnika w wielu Audi nie wymaga opróżniania układu, zawsze zaleca się zachowanie ostrożności. Czynnik chłodniczy może podrażniać skórę i oczy. Używaj okularów i rękawic ochronnych.

Wymiana czujnika ciśnienia klimatyzacji w Audi

Jeśli diagnostyka potwierdziła uszkodzenie czujnika, czas na jego wymianę. Na szczęście w wielu przypadkach nie jest to skomplikowana operacja.

Czy muszę opróżniać układ z czynnika? Magia zaworu Schradera

To pytanie nurtuje wielu domowych mechaników. Mam dla Ciebie dobrą wiadomość: w większości modeli Audi czujnik ciśnienia jest wkręcony w port serwisowy wyposażony w zawór Schradera. Działa on na podobnej zasadzie jak wentyl w oponie. Oznacza to, że jego wymiana zazwyczaj nie wymaga opróżniania całego układu z czynnika chłodniczego, ponieważ zawór zapobiega jego ucieczce po odkręceniu czujnika. Możesz spodziewać się jedynie niewielkiego, chwilowego syknięcia i krótkiego wycieku czynnika podczas odkręcania, co jest normalne.

Wymiana czujnika w praktyce na co zwrócić szczególną uwagę?

Proces wymiany czujnika jest stosunkowo prosty, ale wymaga uwagi. Oto kroki, które należy wykonać:

1. Upewnij się, że silnik jest wyłączony, a zapłon jest wyłączony. Dla bezpieczeństwa, zwłaszcza jeśli nie czujesz się pewnie, możesz odłączyć akumulator.
2. Zlokalizuj czujnik ciśnienia klimatyzacji, postępując zgodnie z wcześniejszymi wskazówkami.
3. Odłącz wtyczkę elektryczną od starego czujnika. Zazwyczaj ma ona zatrzask, który trzeba wcisnąć lub odciągnąć.
4. Przygotuj klucz odpowiedniego rozmiaru (zazwyczaj płaski lub nasadowy) do odkręcenia czujnika.
5. Odkręć stary czujnik. Bądź przygotowany na niewielkie syknięcie i ewentualny, krótki wyciek czynnika chłodniczego to normalne i świadczy o działaniu zaworu Schradera.
6. Wkręć nowy czujnik, upewniając się, że jest dobrze dokręcony, ale bez nadmiernej siły, aby nie uszkodzić gwintu w przewodzie klimatyzacji.
7. Podłącz wtyczkę elektryczną do nowego czujnika, upewniając się, że zatrzask wskoczył na swoje miejsce.
8. Jeśli odłączyłeś akumulator, podłącz go ponownie.

Oryginał czy zamiennik? Jak wybrać nową część, by uniknąć problemów

Wybór nowego czujnika to kluczowa kwestia. Zawsze zalecam stosowanie czujników oryginalnych (OE) lub renomowanych producentów części zamiennych, takich jak Hella, Behr, Bosch czy Denso. Chociaż kuszące mogą być tanie zamienniki, często okazują się one problematyczne. Mogą mieć nieskalibrowane parametry, co prowadzi do dalszych, nieprzewidzianych problemów z działaniem klimatyzacji, a nawet do uszkodzenia sprężarki. Lepiej wydać nieco więcej na sprawdzoną część i mieć spokój na lata.

Kasowanie błędów po wymianie niezbędny krok do przywrócenia sprawności

Po fizycznej wymianie czujnika, Twoja praca nie jest jeszcze zakończona. Konieczne jest skasowanie błędów w sterowniku klimatyzacji za pomocą interfejsu diagnostycznego (VCDS, OBDeleven). Nawet jeśli nowy czujnik jest w pełni sprawny, stary błąd może nadal blokować prawidłowe działanie systemu. Po skasowaniu błędów, uruchom silnik i sprawdź, czy klimatyzacja załącza się prawidłowo i chłodzi. W większości przypadków system od razu zacznie działać poprawnie.

Kiedy warto oddać Audi do specjalisty? Granice domowej diagnostyki

Choć wiele czynności diagnostycznych i naprawczych można wykonać samodzielnie, istnieją sytuacje, w których warto zaufać profesjonalistom. Zawsze powtarzam, że bezpieczeństwo i prawidłowe funkcjonowanie pojazdu są najważniejsze.

Jeśli nie masz pewności lub narzędzi dlaczego warto zauważyć profesjonalistom?

Jeśli nie posiadasz odpowiednich narzędzi, brakuje Ci doświadczenia w diagnostyce samochodowej, masz wątpliwości co do poprawności odczytów z multimetru czy interfejsu, lub po prostu nie masz możliwości skasowania błędów, lepiej oddaj Audi do specjalisty. Profesjonalny warsztat dysponuje nie tylko specjalistycznym sprzętem diagnostycznym, ale przede wszystkim wiedzą i doświadczeniem. Minimalizuje to ryzyko dalszych uszkodzeń, a także gwarantuje, że problem zostanie rozwiązany kompleksowo i skutecznie. Czasem oszczędność na wizycie w serwisie może skończyć się znacznie większymi kosztami w przyszłości.

Przeczytaj również: Demontaż sprzęgła sprężarki Denso: Zrób to sam bez opróżniania klimy!

Ile kosztuje diagnoza i wymiana czujnika w polskim warsztacie?

Orientacyjne koszty diagnostyki i wymiany czujnika ciśnienia klimatyzacji w polskim warsztacie są zazwyczaj przystępne. Sam koszt nowego czujnika to zazwyczaj od 80 do 250 zł, w zależności od modelu Audi i producenta części. Natomiast koszt samej diagnostyki w warsztacie, obejmującej odczyt błędów i weryfikację ciśnienia, waha się zazwyczaj od 60 do 120 zł. Wymiana czujnika to zazwyczaj dodatkowe 50-100 zł, w zależności od jego dostępności. To niewielka cena za przywrócenie pełnej sprawności układu klimatyzacji i uniknięcie droższych awarii.
