Jak podłączyć podgrzewacz wody? Poradnik krok po kroku i błędy do uniknięcia

Ten szczegółowy poradnik krok po kroku przeprowadzi Cię przez proces samodzielnego podłączenia elektrycznego podgrzewacza wody do kranu lub baterii. Dowiesz się, jak bezpiecznie i skutecznie zainstalować urządzenie, unikając typowych błędów i zapewniając sobie stały dostęp do ciepłej wody. Jako Witold Baranowski, postaram się przekazać Wam moją wiedzę i doświadczenie, abyście mogli z powodzeniem zrealizować to zadanie.

Przygotowanie do montażu: Co musisz wiedzieć przed rozpoczęciem pracy?

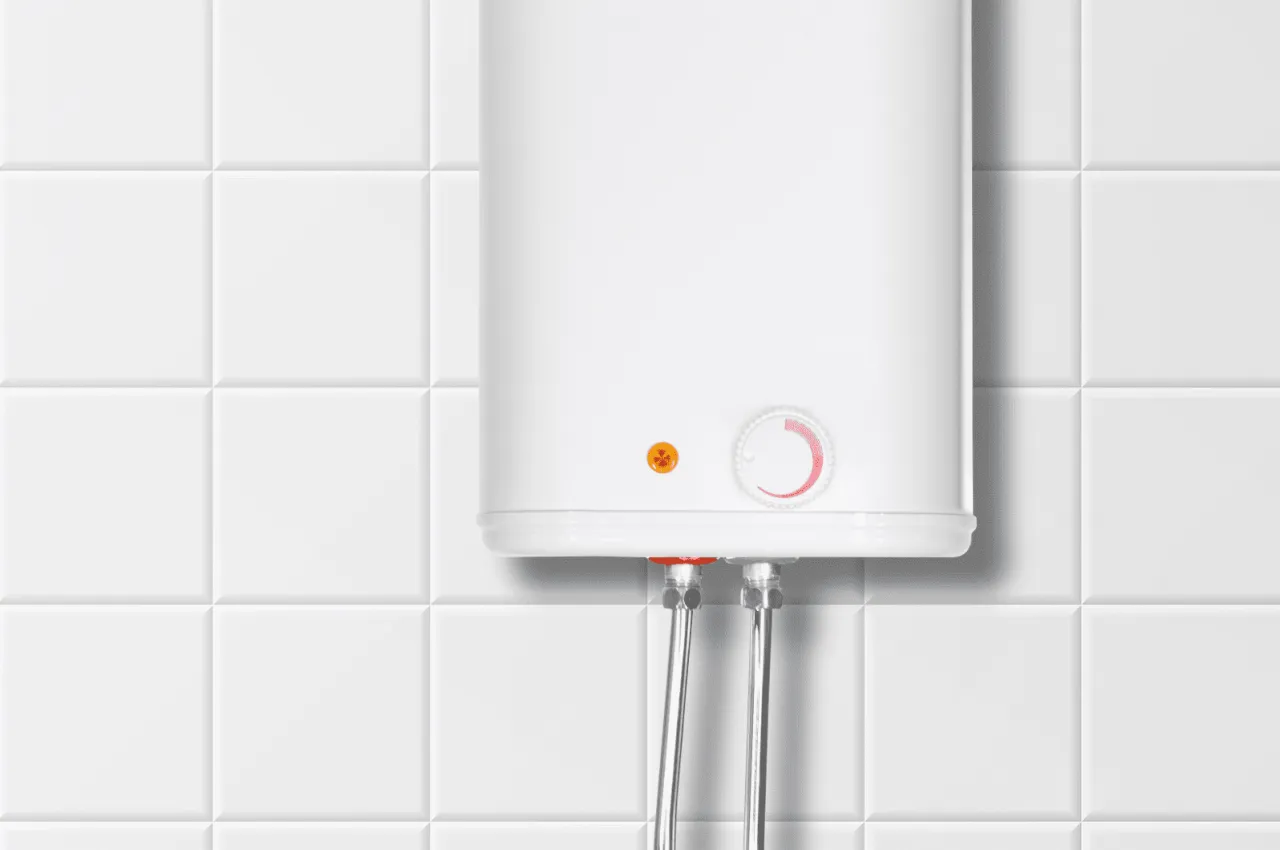

Jak wybrać odpowiedni podgrzewacz do Twojej baterii? Różnica między ciśnieniowym a bezciśnieniowym

Zanim w ogóle pomyślimy o montażu, musimy zrozumieć, że nie każdy podgrzewacz pasuje do każdej baterii. To jest absolutnie kluczowa kwestia, której pominięcie może skończyć się uszkodzeniem urządzenia. Na rynku dostępne są dwa główne typy podgrzewaczy: ciśnieniowe i bezciśnieniowe.

Podgrzewacze bezciśnieniowe (przelewowe) są przeznaczone do obsługi jednego punktu poboru wody. Ich konstrukcja wymaga współpracy wyłącznie ze specjalną, dedykowaną baterią trójdrożną (trzywężową). Dlaczego? Ponieważ taka bateria jest "otwarta" to znaczy, że za zamykanie i otwieranie przepływu wody odpowiada zawór w samej wylewce. Podgrzewacz bezciśnieniowy nigdy nie może być podłączony do standardowej baterii ciśnieniowej (dwuwężowej)! Grozi to jego rozsadzeniem z powodu nadmiernego wzrostu ciśnienia w zamkniętym układzie. To jeden z najczęstszych i najbardziej kosztownych błędów, jakie widziałem.

Z kolei podgrzewacze ciśnieniowe są bardziej uniwersalne. Mogą obsługiwać jeden lub wiele punktów poboru wody i bez problemu współpracują ze standardowymi bateriami dostępnymi na rynku. W ich przypadku musimy jednak pamiętać o jednym bardzo ważnym elemencie: konieczne jest zastosowanie zaworu bezpieczeństwa, zazwyczaj o ciśnieniu otwarcia 6-10 bar. Ten zawór chroni urządzenie przed nadmiernym wzrostem ciśnienia, który może wystąpić podczas podgrzewania wody.

Montaż nad zlewem czy pod zlewem? Jak lokalizacja wpływa na wybór urządzenia

Lokalizacja montażu podgrzewacza to kolejny aspekt, który musimy przemyśleć na samym początku. To, czy urządzenie będzie wisiało nad umywalką/zlewem, czy znajdzie się pod nim, ma bezpośredni wpływ na wybór konkretnego modelu. Producenci oferują podgrzewacze przystosowane do obu tych wariantów, różniące się umiejscowieniem króćców przyłączeniowych.

Jeśli planujesz montaż nad umywalką lub zlewem, będziesz potrzebować modelu, który ma króćce przyłączeniowe umieszczone na dole urządzenia. Dzięki temu wężyki będą mogły swobodnie prowadzić w dół do instalacji wodnej. Natomiast w przypadku montażu pod umywalką lub zlewem, poszukaj podgrzewacza z króćcami przyłączeniowymi na górze. To zapewni estetyczne i funkcjonalne podłączenie, bez zbędnego plątania się węży.

Kompletna lista zakupów: Narzędzia i materiały, bez których nie dasz rady

Zanim zabierzemy się do pracy, musimy skompletować wszystkie niezbędne narzędzia i materiały. Dobrze przygotowana lista zakupów to podstawa sukcesu. Oto, co moim zdaniem powinno znaleźć się w Twoim arsenale:

• Klucze hydrauliczne (nastawne, płaskie) do dokręcania śrubunków.
• Śrubokręty (płaski, krzyżakowy) do mocowania podgrzewacza i baterii.
• Miarka i poziomica do precyzyjnego montażu.
• Wiertarka z wiertłami jeśli konieczne będzie wykonanie otworów montażowych.
• Nóż lub nożyczki do cięcia taśmy teflonowej lub pakuł.
• Elastyczne wężyki przyłączeniowe w stalowym oplocie upewnij się, że mają odpowiednie gwinty (najczęściej 1/2" lub 3/8") i długość.
• Pakuły i pasta uszczelniająca lub taśma teflonowa do zapewnienia 100% szczelności połączeń gwintowanych.
• Zawory odcinające zalecam montaż na dopływie zimnej wody do podgrzewacza, ułatwi to przyszłe serwisowanie.
• Zawór bezpieczeństwa obowiązkowy dla modeli ciśnieniowych (zwykle 6-10 bar).
• Silikon sanitarny do uszczelnienia podstawy baterii.
• Ręczniki, wiadro na wypadek drobnych wycieków.

Bezpieczeństwo przede wszystkim: Jak przygotować miejsce pracy i odciąć media?

Bezpieczeństwo to dla mnie priorytet numer jeden. Nie ma tu miejsca na kompromisy. Zawsze, ale to zawsze, przed rozpoczęciem jakichkolwiek prac przy instalacji wodnej czy elektrycznej, musisz odpowiednio przygotować miejsce pracy i odciąć dopływ mediów. Pamiętaj o tych krokach:

• Odcięcie dopływu wody: Zlokalizuj główny zawór wody w mieszkaniu lub domu i zakręć go. Jeśli masz zawory odcinające bezpośrednio pod zlewem, możesz zakręcić tylko je. Upewnij się, że woda przestała płynąć. Otwórz kran, aby spuścić resztki wody z rur.
• Odłączenie zasilania elektrycznego: To jest równie ważne, jeśli nie ważniejsze, niż odcięcie wody. Udaj się do rozdzielni elektrycznej i wyłącz odpowiednie bezpieczniki, które zasilają obwód, do którego będzie podłączony podgrzewacz. Jeśli nie jesteś pewien, który to obwód, wyłącz główny bezpiecznik. Sprawdź próbnikiem napięcia, czy w gniazdku lub puszce, do której będziesz podłączać urządzenie, na pewno nie ma prądu.
• Przygotowanie miejsca: Upewnij się, że masz wystarczająco dużo miejsca do pracy. Usuń wszystkie zbędne przedmioty z szafki pod zlewem. Przygotuj ręczniki i wiadro na wypadek, gdyby jakaś woda mimo wszystko wyciekła.

Podłączenie hydrauliczne: Szczegółowa instrukcja krok po kroku

Teraz, gdy wszystko jest przygotowane i bezpieczne, możemy przejść do serca naszej operacji podłączenia hydraulicznego. Pamiętajcie, że precyzja i staranność na tym etapie to gwarancja bezproblemowej pracy podgrzewacza.

Scenariusz 1: Montaż modelu bezciśnieniowego z baterią trójdrożną

Jak już wspomniałem, podgrzewacze bezciśnieniowe wymagają specjalnej baterii trójdrożnej. To specyficzne rozwiązanie, które ma swoje zasady. Postępujcie zgodnie z poniższymi wskazówkami, a wszystko pójdzie gładko.

Demontaż starej baterii i przygotowanie otworu montażowego

Jeśli wymieniasz starą baterię, zacznij od jej demontażu. Odkręć nakrętki mocujące baterię od spodu zlewu lub umywalki. Następnie odkręć wężyki doprowadzające wodę. Stara bateria powinna swobodnie wyjść z otworu. Po jej usunięciu, dokładnie wyczyść otwór montażowy usuń resztki silikonu, kamienia czy brudu. Upewnij się, że powierzchnia jest gładka i stabilna, aby nowa bateria mogła być solidnie zamocowana.

Prawidłowe podłączenie trzech wężyków do nowej baterii

1. Do nowej baterii trójdrożnej podłącz trzy wężyki. Zwróćcie szczególną uwagę na ich przeznaczenie, często oznaczone kolorami: niebieski to dopływ zimnej wody, czerwony to dopływ ciepłej wody (z podgrzewacza), a trzeci wężyk (zazwyczaj szary lub biały) to wylot wody z podgrzewacza do wylewki baterii.
2. Przed dokręceniem wężyków do baterii, koniecznie uszczelnij gwinty. Możesz użyć pakuł i pasty uszczelniającej lub taśmy teflonowej. Ja osobiście preferuję pakuły z pastą, ponieważ dają mi większą pewność trwałego uszczelnienia.
3. Dokręć wężyki z odpowiednią siłą. Pamiętaj, aby nie dokręcać ich zbyt mocno, aby nie uszkodzić gwintów ani uszczelek, ale na tyle mocno, by zapewnić szczelność.

Jak podpiąć wężyki do króćców podgrzewacza? Oznaczenia, których nie można pomylić

1. Podłącz wężyk zimnej wody (niebieski) do króćca oznaczonego jako dopływ zimnej wody do podgrzewacza. Zazwyczaj jest to króciec oznaczony literą "Z" lub symbolem niebieskiej kropli.
2. Następnie podłącz wężyk wychodzący z podgrzewacza (ciepła woda) do króćca oznaczonego jako wylot ciepłej wody. Ten króciec często ma oznaczenie "C" lub symbol czerwonej kropli.
3. Trzeci wężyk z baterii (zazwyczaj szary/biały), który prowadzi do wylewki baterii, podłącz do króćca wylotowego podgrzewacza. Jest to specyficzne dla podgrzewaczy bezciśnieniowych.
4. Każde połączenie gwintowane uszczelnij pakułami i pastą lub taśmą teflonową. Owijaj gwint zgodnie z kierunkiem dokręcania, aby uszczelnienie nie "rozwinęło się" podczas montażu.

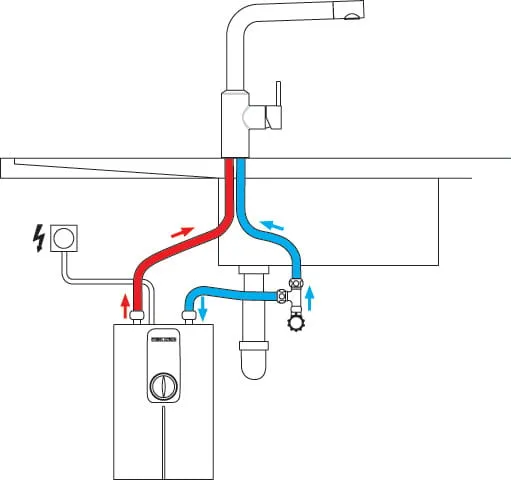

Scenariusz 2: Montaż modelu ciśnieniowego ze standardową baterią

Podgrzewacze ciśnieniowe, jak już wiecie, są bardziej elastyczne pod względem wyboru baterii. Możecie użyć standardowej baterii, ale nie zapomnijcie o zaworze bezpieczeństwa!

Gdzie i jak zamontować zawór bezpieczeństwa? Kluczowy element układu

1. Zawór bezpieczeństwa jest absolutnie kluczowy dla podgrzewaczy ciśnieniowych. Chroni on urządzenie przed nadmiernym wzrostem ciśnienia, które może powstać podczas podgrzewania wody. Bez niego istnieje ryzyko uszkodzenia, a nawet rozsadzenia zbiornika. Zazwyczaj zawory te otwierają się przy ciśnieniu 6-10 bar.
2. Zawór bezpieczeństwa musi być zamontowany na dopływie zimnej wody do podgrzewacza. Najlepiej, aby znajdował się bezpośrednio przed nim, w łatwo dostępnym miejscu.
3. Instrukcja montażu zaworu bezpieczeństwa:
   • Upewnij się, że zawór jest skierowany we właściwym kierunku przepływu wody (zazwyczaj jest na nim strzałka).
   • Uszczelnij gwinty zaworu pakułami i pastą lub taśmą teflonową.
   • Dokręć zawór do króćca dopływu zimnej wody podgrzewacza lub do wcześniej zamontowanego zaworu odcinającego.
   • Pamiętaj o podłączeniu wężyka odpływowego do zaworu bezpieczeństwa, który powinien być skierowany do kanalizacji. To nim będzie odprowadzana woda w przypadku nadmiernego ciśnienia.

Podłączanie wężyków do zaworów i podgrzewacza technika uszczelniania gwintów

1. Podłącz wężyk zimnej wody od instalacji do zaworu odcinającego (jeśli go zamontowałeś), a następnie do zaworu bezpieczeństwa.
2. Od zaworu bezpieczeństwa poprowadź kolejny wężyk do króćca dopływu zimnej wody w podgrzewaczu. Ten króciec jest zazwyczaj oznaczony kolorem niebieskim lub literą "Z".
3. Następnie podłącz wężyk od króćca wylotu ciepłej wody z podgrzewacza (oznaczonego kolorem czerwonym lub literą "C") do wężyka ciepłej wody w baterii.
4. Teraz najważniejsze: szczegółowo opisz technikę uszczelniania każdego połączenia gwintowanego. Niezależnie od tego, czy używasz pakuł i pasty, czy taśmy teflonowej, kluczowe jest prawidłowe owinięcie gwintu. Jeśli używasz pakuł, owijaj je równomiernie i ciasno, zgodnie z kierunkiem dokręcania, a następnie posmaruj pastą. W przypadku taśmy teflonowej owiń gwint kilkukrotnie (około 5-7 razy), również zgodnie z kierunkiem dokręcania. Celem jest 100% szczelności nie oszczędzaj na uszczelnieniu, bo przecieki to nic przyjemnego.

Podłączenie elektryczne: Bezpieczeństwo przede wszystkim

Po zakończeniu prac hydraulicznych, przechodzimy do podłączenia elektrycznego. Ten etap wymaga szczególnej ostrożności i, w niektórych przypadkach, pomocy profesjonalisty. Pamiętajcie, że prąd to nie zabawa!

Czy Twoje gniazdko wytrzyma? Sprawdzanie mocy podgrzewacza i instalacji

Zanim w ogóle pomyślisz o podłączeniu, musisz sprawdzić moc swojego podgrzewacza. Informacja ta znajduje się na tabliczce znamionowej urządzenia. Podgrzewacze o mocy do 3.5-4.5 kW zazwyczaj można podłączyć do standardowego gniazdka 230V z uziemieniem (bolcem ochronnym). Jednakże, jeśli Twój podgrzewacz ma wyższą moc, na przykład 5.5 kW lub więcej, podłączenie go do nieprzystosowanego obwodu może prowadzić do przeciążenia instalacji, wybijania bezpieczników, a nawet pożaru. Zawsze upewnij się, że obwód, do którego podłączasz urządzenie, ma odpowiednie zabezpieczenie nadprądowe i przekrój przewodów.

Podłączenie wtyczką czy na stałe do puszki? Kiedy potrzebujesz elektryka?

Istnieją dwa główne sposoby podłączenia elektrycznego:

• Za pomocą wtyczki do standardowego gniazdka: Jest to opcja dla urządzeń o niższej mocy (do około 4.5 kW), które są fabrycznie wyposażone we wtyczkę. Upewnij się, że gniazdko jest sprawne, ma uziemienie i jest przystosowane do obciążenia.
• Na stałe do puszki instalacyjnej: Ten sposób jest stosowany dla urządzeń o wyższej mocy (np. 5.5 kW i więcej) lub do instalacji trójfazowej (400V). W takich przypadkach podgrzewacz nie ma wtyczki, a przewody podłącza się bezpośrednio do puszki. Takie podłączenie musi być wykonane przez elektryka z uprawnieniami SEP! Nie ryzykujcie samodzielnego podłączania urządzeń o dużej mocy do instalacji na stałe, jeśli nie macie odpowiednich kwalifikacji. To kwestia Waszego bezpieczeństwa i zgodności z przepisami.

Uziemienie i wyłącznik różnicowoprądowy Twoja polisa na życie

Chcę to podkreślić raz jeszcze: bezpieczeństwo elektryczne jest najważniejsze. Kluczowe znaczenie ma prawidłowe uziemienie. Upewnij się, że gniazdko, do którego podłączasz podgrzewacz, ma sprawny bolec ochronny. W przypadku podłączenia na stałe, przewód ochronny (żółto-zielony) musi być prawidłowo podpięty.

Co więcej, zgodnie z polskimi przepisami, instalacja elektryczna w łazience musi być wyposażona w wyłącznik różnicowoprądowy (RCD). To jest Wasza polisa na życie! Wyłącznik różnicowoprądowy natychmiast odcina zasilanie w przypadku wykrycia nawet niewielkiego upływu prądu, co może uratować życie w sytuacji porażenia. Jeśli nie masz RCD w swojej instalacji, koniecznie zleć jego montaż elektrykowi.

Pierwsze uruchomienie i test szczelności: Sprawdź, czy wszystko działa

Dotarliśmy do ekscytującego momentu pierwszego uruchomienia! Ale zanim poczujesz ciepłą wodę, musimy wykonać kilka kluczowych kroków, aby upewnić się, że wszystko jest bezpieczne i działa prawidłowo.

Kluczowy moment: Jak odpowietrzyć podgrzewacz, by nie spalić grzałki?

To jest jeden z tych momentów, gdzie drobne zaniedbanie może mieć katastrofalne skutki. Nigdy, przenigdy nie włączaj zasilania elektrycznego podgrzewacza, zanim nie zostanie on prawidłowo odpowietrzony! Uruchomienie "na sucho", czyli bez wody w zbiorniku, natychmiastowo spali grzałkę, a to oznacza kosztowną naprawę lub wymianę urządzenia. Oto jak to zrobić prawidłowo:

1. Upewnij się, że zasilanie elektryczne podgrzewacza jest nadal odłączone (bezpieczniki wyłączone!).
2. Powoli odkręć zawór dopływu zimnej wody do podgrzewacza. Usłyszysz, jak woda zaczyna wypełniać zbiornik.
3. Otwórz kran z ciepłą wodą (w baterii), do której podłączony jest podgrzewacz.
4. Cierpliwie poczekaj, aż z kranu zacznie płynąć ciągły strumień wody, bez pęcherzyków powietrza. Może to potrwać kilka minut, w zależności od pojemności podgrzewacza. To znak, że zbiornik jest całkowicie wypełniony wodą i odpowietrzony.
5. Pamiętaj: uruchomienie podgrzewacza "na sucho" natychmiastowo spali grzałkę! Nie spiesz się na tym etapie.

Odkręcamy wodę: Kontrola szczelności wszystkich połączeń krok po kroku

Po odpowietrzeniu podgrzewacza i upewnieniu się, że woda płynie stabilnie z kranu, czas na test szczelności.

1. Zamknij kran z ciepłą wodą.
2. Dokładnie, ale to naprawdę dokładnie, sprawdź wszystkie połączenia hydrauliczne, które wykonałeś: wężyki przy podgrzewaczu, zawory, króćce baterii. Szukaj nawet najmniejszych kropelek wody.
3. Jeśli zauważysz jakiekolwiek przecieki, natychmiast odetnij dopływ wody. Następnie delikatnie dokręć połączenie, z którego cieknie, lub popraw uszczelnienie (jeśli używałeś pakuł, być może trzeba będzie je wymienić). Powtórz test szczelności.

Czas na ciepłą wodę: Bezpieczne włączenie zasilania i regulacja temperatury

Jeśli wszystkie połączenia są szczelne i podgrzewacz jest prawidłowo odpowietrzony, możesz bezpiecznie włączyć zasilanie elektryczne. Udaj się do rozdzielni i włącz bezpieczniki, które wcześniej wyłączyłeś. Następnie, jeśli Twój podgrzewacz posiada taką funkcję, ustaw pożądaną temperaturę wody. Ciesz się ciepłą wodą!

Przeczytaj również: Jak bezpiecznie zakręcić gaz przy liczniku? Poradnik krok po kroku

Unikaj tych błędów: Najczęstsze pomyłki przy montażu podgrzewacza

Na koniec chciałbym zwrócić Waszą uwagę na kilka najczęstszych błędów, które widziałem podczas mojej pracy. Ich unikanie pozwoli Wam zaoszczędzić czas, pieniądze i nerwy.

Dlaczego podłączenie złej baterii zniszczy Twój podgrzewacz?

To błąd, o którym już wspominałem, ale jest na tyle krytyczny, że warto go powtórzyć. Podłączenie podgrzewacza bezciśnieniowego do zwykłej baterii ciśnieniowej to prosta droga do jego zniszczenia. Mechanizm jest prosty: podgrzewacz bezciśnieniowy ma otwarty układ, co oznacza, że ciśnienie w jego zbiorniku jest równe ciśnieniu atmosferycznemu. Zwykła bateria ciśnieniowa, po zamknięciu wylewki, tworzy zamknięty układ. Gdy woda w podgrzewaczu zacznie się nagrzewać, jej objętość wzrośnie, a ciśnienie w zamkniętym zbiorniku gwałtownie wzrośnie. Ponieważ zbiornik podgrzewacza bezciśnieniowego nie jest przystosowany do wytrzymywania wysokiego ciśnienia, dojdzie do jego rozsadzenia. To nie tylko zniszczy urządzenie, ale może również spowodować poważne zalanie i uszkodzenia mienia. Zawsze sprawdzaj typ podgrzewacza i dobieraj do niego odpowiednią baterię!

Puste pokrętło, czyli o pomijaniu zaworu bezpieczeństwa

Kolejnym poważnym błędem, często wynikającym z pośpiechu lub niewiedzy, jest pominięcie instalacji zaworu bezpieczeństwa w przypadku modelu ciśnieniowego. Zawór bezpieczeństwa to nie jest opcjonalny dodatek to krytyczny element ochronny. Jego brak może prowadzić do podobnych konsekwencji jak w przypadku podgrzewacza bezciśnieniowego podłączonego do złej baterii: nadmierny wzrost ciśnienia podczas podgrzewania wody. Skutki mogą być tragiczne od uszkodzenia samego urządzenia, przez awarię całej instalacji wodnej, aż po ryzyko wybuchu. Zawór bezpieczeństwa to tania i prosta w montażu "polisa", która chroni Twój podgrzewacz i całą instalację. Nigdy go nie pomijaj!

Zbyt mocne dokręcanie śrubunków jak znaleźć złoty środek?

Wielu z Was, chcąc zapewnić maksymalną szczelność, dokręca śrubunki z całej siły. Niestety, to często prowadzi do problemów. Niewłaściwe uszczelnienie to nie tylko zbyt słabe dokręcenie, które skutkuje przeciekami. Zbyt mocne dokręcanie jest równie szkodliwe! Może ono doprowadzić do:

• Uszkodzenia gwintów zarówno na wężykach, jak i na króćcach podgrzewacza lub baterii.
• Zgniecenia lub pęknięcia uszczelek, co paradoksalnie prowadzi do przecieków.
• Deformacji lub pęknięcia samych elementów hydraulicznych, zwłaszcza tych wykonanych z tworzyw sztucznych.

Jak więc znaleźć "złoty środek"? Moja rada jest taka: dokręcaj z wyczuciem. Po uszczelnieniu gwintu pakułami i pastą lub taśmą teflonową, dokręcaj śrubunek kluczem, aż poczujesz wyraźny opór. Następnie dokręć jeszcze około pół obrotu. Po napełnieniu instalacji wodą i sprawdzeniu szczelności, jeśli zauważysz drobny wyciek, możesz spróbować delikatnie dokręcić jeszcze o ćwierć obrotu. Pamiętaj, że lepiej dokręcić trochę za mało i ewentualnie poprawić, niż dokręcić za mocno i uszkodzić element.
