W praktyce warsztatowej gwint metryczny jest punktem odniesienia dla większości śrub, nakrętek i otworów gwintowanych, z którymi pracuje się w budownictwie, meblarstwie i lekkiej mechanice. Poniżej wyjaśniam, jak czytać oznaczenia, rozpoznać skok, dobrać wiertło pod gwint i uniknąć błędów, które kończą się zniszczonym połączeniem albo zerwanym otworem. To ma być konkretna pomoc przy pracy, a nie sama definicja z katalogu.
Najważniejsze rzeczy, które warto zapamiętać
- Standard opiera się na profilu 60° i oznaczeniu zaczynającym się od litery M.
- Jeśli w zapisie nie ma skoku, zwykle chodzi o skok zwykły, czyli najczęściej stosowany.
- Do rozpoznania skoku najlepiej użyć grzebienia do gwintów, a do średnicy suwmiarki.
- Najczęstsze klasy tolerancji to 6H dla gwintów wewnętrznych i 6g dla zewnętrznych.
- Przy nacinaniu otworu w praktyce liczy się właściwe wiertło, prostopadłe prowadzenie narzędzia i cierpliwe cofanie do usuwania wiórów.
Czym jest ten standard i gdzie sprawdza się najlepiej
To najpopularniejszy system gwintowania w Europie, bo jest prosty w produkcji, przewidywalny i łatwy do serwisowania. Zarys ma kąt 60°, a podstawę geometryczną opisują normy ISO 68-1, ISO 261 i system tolerancji ISO 965-1; w 2026 aktualna jest już wersja ISO 965-1:2026. Dla użytkownika warsztatu najważniejsze jest to, że śruba, nakrętka i otwór z tym samym oznaczeniem mają do siebie pasować bez ręcznego dopasowywania.
W praktyce spotykam go wszędzie tam, gdzie trzeba szybko skręcić elementy i później móc je rozebrać bez walki z połączeniem: w uchwytach, wspornikach, okuciach meblowych, elementach konstrukcyjnych, osprzęcie maszyn oraz w drobnych naprawach instalacyjnych. Ten system służy przede wszystkim do przenoszenia siły i utrzymania połączenia, a nie do uszczelniania - dlatego przy połączeniach szczelnych trzeba zwykle szukać innego rozwiązania. Gdy już wiadomo, do czego ten profil jest dobry, naturalnie pojawia się kolejne pytanie: jak odczytać zapis na śrubie i nie pomylić zwykłego skoku z drobnym.
Jak czytać oznaczenia gwintu i dobrać skok
Najprostsza zasada jest taka: jeśli po literze M nie ma podziałki, przyjmuje się skok zwykły. Zapis M10 oznacza więc najczęściej M10x1,5, a nie dowolny gwint o średnicy 10 mm. Jeśli skok jest podany, to mówi on o odległości między kolejnymi zwojami, czyli o tym, jak „gęsty” jest gwint.
| Oznaczenie | Co oznacza | Jak to czytam w warsztacie |
|---|---|---|
| M8 | Średnica nominalna 8 mm, skok zwykły 1,25 mm | Najczęściej spotykany rozmiar w lekkich i średnich połączeniach |
| M10 x 1,5 | Średnica 10 mm, skok zwykły 1,5 mm | Typowy rozmiar do uchwytów, wsporników i mocowań |
| M10 x 1,25 | Średnica 10 mm, skok drobny | Lepszy, gdy potrzebuję dokładniejszego dociągu albo więcej zwojów na krótszej długości |
| M12 - 6H | Gwint wewnętrzny z tolerancją 6H | Najczęściej tak oznacza się otwory gwintowane i nakrętki |
| M10 x 1,5 - 6g | Gwint zewnętrzny z tolerancją 6g | Typowy zapis dla śruby lub szpilki |
| M14 x 1,5 LH | Gwint lewoskrętny | Stosowany rzadziej, gdy kierunek dokręcania ma znaczenie |
W warsztacie lubię patrzeć na to jeszcze prościej: jeśli nie ma skoku, biorę wersję zwykłą; jeśli skok jest mniejszy, mam do czynienia z drobnym. W praktyce najczęściej przewijają się rozmiary od M4 do M12, zwłaszcza w osprzęcie, mocowaniach i elementach montażowych. Poniższa tabela pomaga szybko złapać typowe kombinacje, zanim sięgnę po narzędzie.
| Rozmiar | Skok zwykły | Typowe zastosowanie |
|---|---|---|
| M4 | 0,7 mm | Drobne uchwyty, osłony, lekkie okucia |
| M5 | 0,8 mm | Elementy meblowe i lekkie mocowania |
| M6 | 1,0 mm | Wsporniki, uchwyty, połączenia warsztatowe |
| M8 | 1,25 mm | Standard w montażu konstrukcyjnym i osprzęcie |
| M10 | 1,5 mm | Mocowania nośne, uchwyty, łączenia maszynowe |
| M12 | 1,75 mm | Połączenia o większym obciążeniu |
Tu łatwo o pomyłkę: dwa elementy mogą mieć tę samą średnicę, a mimo to nie będą do siebie pasować, bo różni je skok. Dlatego sam napis M10 nie wystarczy, jeśli część ma trafić do konkretnej śruby lub nakrętki. Gdy zapis jest już jasny, przechodzę do praktyki: jak ten gwint rozpoznać i zmierzyć bez zgadywania.
Jak rozpoznać i zmierzyć go bez zgadywania
Ja zaczynam od czyszczenia. Brud, farba, rdza i resztki starego smaru potrafią udawać uszkodzenie gwintu albo ukryć jego prawdziwy skok. Dopiero potem biorę grzebień do gwintów, bo suwmiarka pokaże mi średnicę, ale nie wskaże skoku z pewnością.
| Narzędzie | Co sprawdza | Jego ograniczenie |
|---|---|---|
| Grzebień do gwintów | Skok i profil zwoju | Wymaga dopasowania odpowiedniego listka |
| Suwmiarka | Średnicę zewnętrzną lub otworu | Nie rozróżnia skoku zwykłego i drobnego |
| Próbna śruba lub nakrętka | Szybkie wstępne pasowanie | Nie zastąpi pomiaru, jeśli element jest zużyty |
| Szczotka i odtłuszczacz | Usuń brud, rdzę i stary smar | Nie naprawią uszkodzonego profilu |
Najprostszy test wygląda tak: najpierw mierzę średnicę, potem przykładam grzebień i szukam listka, który siada równo na całej długości zwoju. Jeśli pasowanie jest niepewne, nie zgaduję - porównuję jeszcze z referencyjną śrubą albo nakrętką. W przypadku mocno zużytych elementów patrzę też na wierzchołki zwojów: jeśli są spłaszczone, pomiar bywa mylący i trzeba zachować większą ostrożność. Kiedy mam już pewność co do skoku, mogę dobrać wiertło i narzędzie do nacinania bez ryzyka, że uszkodzę materiał na wejściu.
Jak poprawnie nagwintować i naprawić otwór
Przy nacinaniu nowych otworów najważniejsze jest jedno: wiertło musi pasować do skoku, a nie tylko do średnicy śruby. W praktyce można przyjąć prostą zasadę: średnica wiertła pod gwint to średnica nominalna minus skok, ale ja i tak sprawdzam to w tabeli dla konkretnego rozmiaru. To oszczędza nerwy, szczególnie gdy pracuję w stali albo w aluminium, gdzie margines błędu jest niewielki.

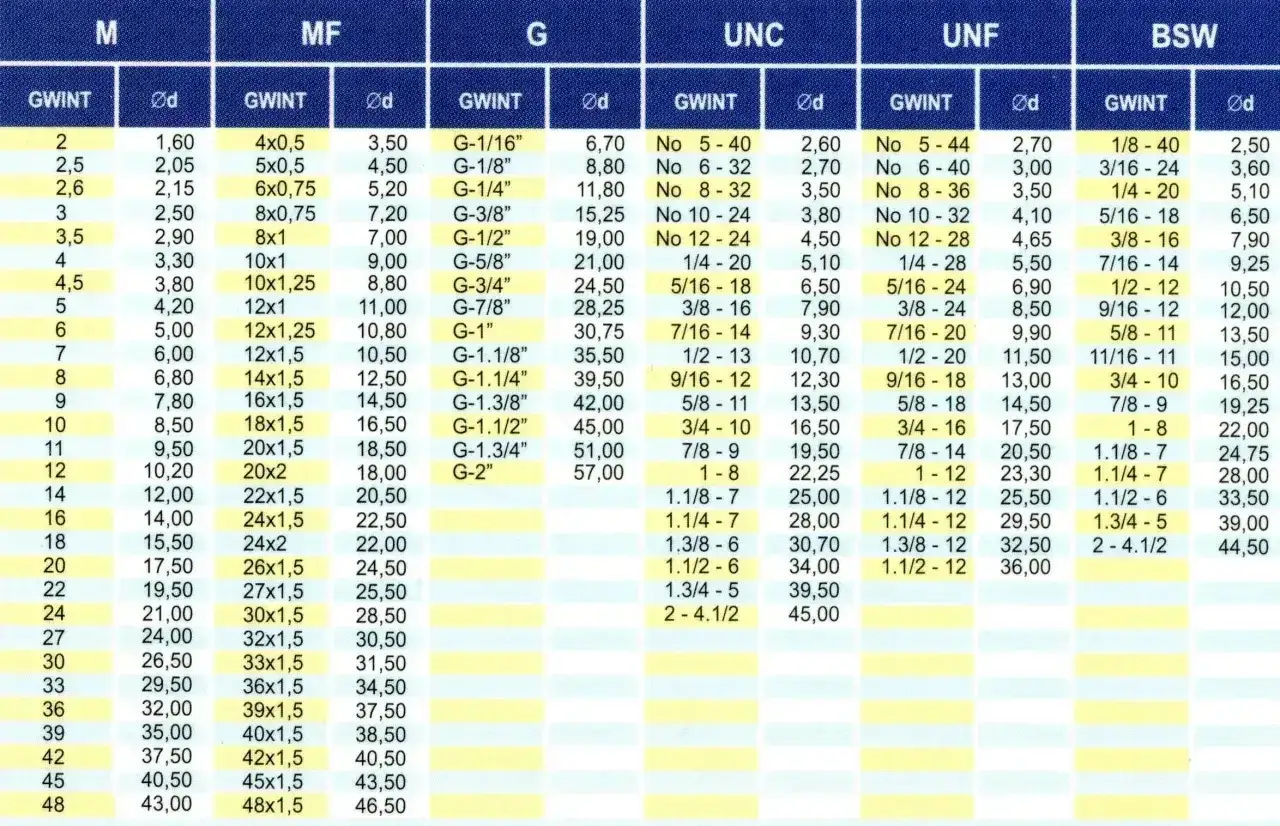

| Rozmiar gwintu | Typowe wiertło pod gwint | Uwagi warsztatowe |
|---|---|---|
| M3 x 0,5 | 2,5 mm | Drobne elementy, łatwo tu o przegrzanie i przekoszenie |
| M4 x 0,7 | 3,3 mm | Częsty rozmiar w lekkich mocowaniach |
| M5 x 0,8 | 4,2 mm | Popularny w osprzęcie i elementach montażowych |
| M6 x 1,0 | 5,0 mm | Jeden z najczęstszych rozmiarów w warsztacie |
| M8 x 1,25 | 6,8 mm | Warto wiercić prosto, bo krzywy start szybko niszczy zarys |
| M10 x 1,5 | 8,5 mm | Typowe połączenie przy uchwytach i mocowaniach nośnych |
| M12 x 1,75 | 10,2 mm | Przy większym obciążeniu liczy się czysty start i dobre smarowanie |
- Zaznacz oś otworu i sprawdź prostopadłość przed wierceniem.
- Wykonaj lekki fazowany wlot, żeby gwintownik wszedł pewnie.
- Użyj odpowiedniego gwintownika, a przy ślepych otworach zacznij od stożkowego, potem przejdź do wykańczającego.
- Pracuj ze smarem lub olejem do gwintowania, zwłaszcza w stali i stali nierdzewnej.
- Cofaj narzędzie co kilka obrotów, żeby łamać i usuwać wiór.
- Jeśli otwór jest już wyrobiony, rozważ wkładkę naprawczą zamiast „ratowania” go większą śrubą.
Przy naprawach zniszczonych otworów często lepiej sprawdza się wkładka spiralna lub tulejka naprawcza niż próba dociśnięcia elementu większym gwintem. Taka naprawa zachowuje wymiar montażowy i zwykle daje trwalszy efekt, zwłaszcza w miękkim aluminium, cienkiej blasze albo w częściach, które będą wielokrotnie odkręcane. To prowadzi do kolejnej decyzji, którą wielu ludzi podejmuje zbyt lekko: czy wybrać skok zwykły, czy drobny.
Kiedy wybrać skok drobny, a kiedy zwykły
Skok zwykły wygrywa tam, gdzie liczy się szybkość montażu, odporność na zabrudzenie i prosty serwis. Skok drobny wybieram wtedy, gdy potrzebuję dokładniejszego dociągu, większej liczby zwojów na krótszej długości albo bardziej precyzyjnej regulacji. To nie jest automatycznie „mocniejsza” opcja - wytrzymałość połączenia zależy też od materiału, długości zazębienia i jakości wykonania.
| Cecha | Skok zwykły | Skok drobny |
|---|---|---|
| Szybkość montażu | Lepiej, bo potrzeba mniej obrotów | Wolniej, ale bardziej „precyzyjnie” |
| Odporność na brud i uszkodzenia | Lepsza | Niższa, bo zwoje są gęściej ułożone |
| Regulacja dociągu | Wystarczająca w większości zastosowań | Lepsza, jeśli zależy mi na dokładnym ustawieniu |
| Serwis i naprawa | Łatwiejsze | Wymaga większej staranności |
| Zastosowanie | Połączenia ogólnego przeznaczenia | Precyzyjne mocowania, cienkie elementy, regulacja |
W praktyce, jeśli nie mam bardzo konkretnego powodu, zostaję przy skoku zwykłym. Jest mniej kapryśny przy montażu, lepiej znosi zabrudzenia i łatwiej go odtworzyć po demontażu. Drobny skok wybieram świadomie, nie „na wszelki wypadek”. Z tego samego powodu warto mieć w warsztacie kilka narzędzi, które pozwalają pracować szybko, ale bez zgadywania.
Jak skompletować warsztatowy zestaw do pracy z gwintami
W dobrze zorganizowanym warsztacie nie wygrywa ten, kto ma najwięcej pudełek, tylko ten, kto ma pod ręką to, czego naprawdę używa. Przy pracy z gwintami trzymam się prostego zestawu: narzędzia do pomiaru, narzędzia do nacinania i środki, które zmniejszają ryzyko zatarcia albo uszkodzenia zwoju. To wystarcza do większości napraw w domu, na budowie i przy prostych montażach.
- Grzebień do gwintów - do szybkiego sprawdzenia skoku bez zgadywania.
- Suwmiarka - do potwierdzenia średnicy nominalnej i kontroli zużycia.
- Gwintowniki i narzynki - najlepiej w najczęstszych rozmiarach, które faktycznie przewijają się w pracy.
- Wiertła pod gwint - opisane i posegregowane, żeby nie szukać ich po czasie.
- Olej lub pasta do gwintowania - szczególnie przy stali, nierdzewce i twardszych stopach.
- Wkładki naprawcze - przy wyrobionych albo zniszczonych otworach.
- Środek przeciwzatarciowy - przy montażach narażonych na wilgoć i korozję.
Jeśli miałbym kupić tylko minimum na start, wybrałbym grzebień do gwintów, suwmiarkę, kilka wierteł pod najpopularniejsze rozmiary i porządny gwintownik z prowadzeniem. Resztę dobiera się już pod materiał i rodzaj pracy. Najwięcej czasu oszczędza nie sam zapas narzędzi, tylko nawyk sprawdzenia skoku, średnicy i pasowania przed pierwszym obrotem.
