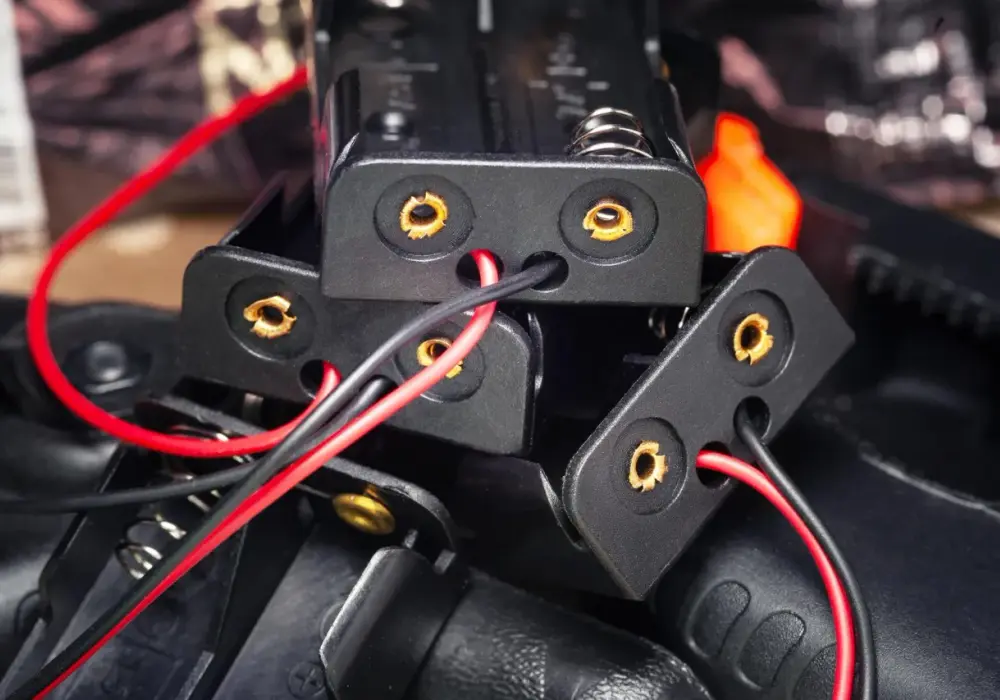

W obwodach prądu stałego kolor przewodu bywa pierwszą podpowiedzią, ale nie jedyną. Wokół pytania, czy czerwony to plus czy minus, najważniejsza jest prosta zasada: czerwony najczęściej oznacza biegun dodatni, a czarny biegun ujemny, jednak w praktyce i tak warto to potwierdzić na urządzeniu albo miernikiem. To ważne zwłaszcza przy zasilaczach LED, instalacjach 12 V, kamerach, modułach smart home i bateriach, gdzie pomyłka potrafi zatrzymać cały układ albo uszkodzić sprzęt.
Najważniejsze informacje o czerwonym przewodzie w DC
- W prądzie stałym czerwony przewód najczęściej oznacza plus, ale nie jest to reguła absolutna.
- Kolor traktuję jako wskazówkę, a nie dowód - liczą się też symbole + i - oraz dokumentacja urządzenia.
- W domowych układach 12 V i 24 V standard czerwony-plus/czarny-minus jest bardzo częsty.
- Przed podłączeniem warto sprawdzić biegunowość multimetrem, zwłaszcza przy nowych lub nieopisanych przewodach.
- W instalacjach AC obowiązują inne oznaczenia, więc nie wolno przenosić zasady z DC na 230 V.
Krótka odpowiedź jest prosta, ale z zastrzeżeniem
W obwodach DC czerwony przewód zwykle wskazuje biegun dodatni. To konwencja na tyle mocna, że spotkasz ją w materiałach szkoleniowych, zasilaczach laboratoryjnych, miernikach i większości prostych układów elektronicznych. Ja jednak zawsze dopowiadam jedno: kolor pomaga się zorientować, ale nie zastępuje oznaczeń na urządzeniu.
W praktyce oznacza to, że czerwony traktuję jako pierwszą wskazówkę, a dopiero potem sprawdzam, czy na obudowie jest znak plusa, czy producent opisał złącze w instrukcji. To proste podejście oszczędza czas i chroni przed pomyłką, zwłaszcza gdy w grę wchodzą droższe moduły lub zabudowa wykonana na stałe.
Od tej zasady są jednak wyjątki, dlatego warto wiedzieć, gdzie działa bez zaskoczeń, a gdzie trzeba przejść od koloru do pomiaru.
W jakich układach czerwony najczęściej oznacza plus
Najbardziej przewidywalnie działa to tam, gdzie instalacja jest niskonapięciowa i wykonana według utartej praktyki. W materiałach ZPE dla prądu stałego czerwień przypisana jest do potencjału dodatniego, a czarny lub niebieski do ujemnego. To dobry punkt odniesienia, szczególnie gdy pracujesz z gotowymi komponentami do domu.
| Sytuacja | Co zwykle oznacza czerwony | Dlaczego to ważne |
|---|---|---|
| Akumulator 12 V lub pakiet baterii | Plus | Łatwo uniknąć zwarcia i odwrócenia polaryzacji przy podłączaniu zasilania. |
| Taśma LED 12 V lub 24 V | Plus wejściowy | Właściwe podłączenie decyduje o tym, czy taśma w ogóle się uruchomi. |
| Kamera, wideodomofon, alarm | Plus zasilania | Wrażliwe moduły często mają ochronę, ale nie zawsze wybaczają pomyłkę. |
| Miernik uniwersalny | Wejście pomiarowe dla plusa | Czerwony przewód trafia zwykle do gniazda V/Ω, a czarny do COM. |
| Zasilacz laboratoryjny | Wyjście dodatnie | Widać od razu, który zacisk jest dodatni, ale układ opisów nie zawsze jest identyczny. |
W takich zastosowaniach kolorystyka jest bardzo praktyczna. Upraszcza montaż, skraca diagnostykę i ogranicza liczbę błędów przy prostych pracach serwisowych. To szczególnie przydatne tam, gdzie przewody później chowają się w zabudowie, pod meblami albo w suficie podwieszanym.
Gdy jednak przewód nie ma czytelnego opisu albo był już wcześniej przerabiany, sam kolor przestaje być wystarczający. I właśnie wtedy zaczynają się prawdziwe kłopoty.
Kiedy kolor przewodu może wprowadzić w błąd
Tu zaczynają się realne problemy. Kolor izolacji bywa potraktowany jako skrót myślowy producenta, a nie twardy standard. Zdarza się to w sprzęcie z importu, w przeróbkach wykonanych po czyimś remoncie, w instalacjach samochodowych i w urządzeniach, które były naprawiane kilka razy.
| Sytuacja | Dlaczego to ryzykowne | Co sprawdzam zamiast zgadywać |
|---|---|---|
| Przewody po naprawie | Ktoś mógł wymienić odcinek bez zachowania oryginalnej kolorystyki. | Schemat, opis zacisków, pomiar. |
| Urządzenia z rynku wtórnego | Brak pewności, czy poprzedni właściciel nie zmieniał połączeń. | Oznaczenia na płytce i miernik. |
| Układy solarne i akumulatorowe | Duży prąd robi szkody szybciej niż w małej elektronice. | Polaryzacja na listwach, bezpieczniki, instrukcja producenta. |
| Wyłącznie kolor bez symboli | Kolor może oznaczać tylko wybór materiału, nie biegun. | Znak + / -, opis terminali, dokumentacja. |
Warto też pamiętać o jednym szczególe: masa nie zawsze jest tym samym co minus. W prostych układach te pojęcia bywają używane zamiennie, ale w bardziej złożonych instalacjach trzeba rozróżniać punkt odniesienia, przewód ochronny i biegun ujemny. To nie jest drobiazg, tylko jeden z częstszych powodów błędnej diagnozy.
Jeśli mam choć cień wątpliwości, nie zgaduję. Sprawdzam biegunowość pomiarem, bo to najszybsza droga do pewności.
Jak sprawdzić biegunowość bez zgadywania
Jeśli mam choć cień wątpliwości, nie zgaduję. Sprawdzam oznaczenia na zasilaczu, przy złączu i w instrukcji, a dopiero potem chwytam za miernik. To trwa krócej niż poprawianie pomyłki, a przy delikatnej elektronice oszczędza naprawdę sporo nerwów.
- Odszukuję symbole + i - na obudowie lub przy zaciskach.
- Patrzę na opis gniazd. W mierniku czarny przewód wpina się zwykle do COM, a czerwony do wejścia napięcia lub prądu.
- Jeśli mierzę napięcie DC, zakładam sondy do przewodów. Gdy na ekranie pojawia się znak minus, przewody są zamienione.
- Przy wątpliwym zasilaczu zaczynam od niskiego obciążenia albo testu na urządzeniu, które ma ochronę polaryzacji.
- Przy wtykach beczkowych i podobnych sprawdzam, czy dodatni jest środek, czy zewnętrzny pierścień.
Ta ostatnia rzecz jest częstszą pułapką, niż się wydaje. Dwa identyczne złącza mogą wyglądać podobnie, ale mieć odwrotną biegunowość, a sprzęt tego nie wybacza. W praktyce wystarczy chwila nieuwagi, żeby dobre napięcie podać w złym kierunku.
Gdy już umiesz to sprawdzić, pozostaje jeszcze druga strona tematu: błędy, które ludzie popełniają najczęściej.
Najczęstsze błędy, które robią największe szkody
Najdroższa pomyłka nie polega na samej zmianie koloru, tylko na przekonaniu, że kolor jest wystarczającą informacją. W praktyce najczęściej padają trzy rzeczy: bezpiecznik, diody LED i wejścia zasilania w urządzeniach sterujących.
| Błąd | Co może się stać | Jak tego unikam |
|---|---|---|
| Założenie, że czarny zawsze znaczy minus | Odwrócenie polaryzacji i brak działania układu. | Sprawdzam opisy zacisków, a nie sam kolor izolacji. |
| Podłączenie przewodów po kolorze bez pomiaru | Uszkodzenie wejścia zasilania lub zadziałanie zabezpieczenia. | Robię szybki test miernikiem przed pierwszym uruchomieniem. |
| Mylenie minusa z przewodem ochronnym | Błędna diagnoza i niepotrzebne rozpinanie całego układu. | Rozdzielam pojęcia: minus, masa i PE to nie zawsze to samo. |
| Uruchomienie bez bezpiecznika | Przy pomyłce prąd płynie za długo i szkody rosną. | Przy pierwszym teście daję zabezpieczenie możliwie blisko źródła zasilania. |
Nie ignoruję też jednego prostego sygnału: jeśli urządzenie ma ochronę przed odwrotną polaryzacją, to zwykle nie jest to powód do lekceważenia tematu. To zabezpieczenie ma ograniczenia, a jego zadaniem jest ratowanie sprzętu w sytuacji awaryjnej, nie zastępowanie poprawnego podłączenia.
W domu temat wraca szczególnie często przy niskim napięciu, bo tam instalatorzy i majsterkowicze najczęściej pracują samodzielnie.
Co to oznacza w domu, przy remoncie i przy oświetleniu LED
Temat nie kończy się na elektronice stołowej. W domu spotykam go przy taśmach LED pod szafkami, zasilaniu lustra, kamerach IP, wideodomofonach, czujnikach ruchu i instalacjach 12 V w zabudowie meblowej. Właśnie tam polaryzacja ma znaczenie praktyczne: taśma LED może po prostu nie świecić, moduł sterujący może zasygnalizować błąd, a zasilacz impulsowy może wejść w ochronę.
W takich zastosowaniach dobrze działa jedna zasada organizacyjna: czerwony prowadzę konsekwentnie jako plus na całej długości układu. Dzięki temu łatwiej później serwisować połączenia, zwłaszcza jeśli część przewodów znika w listwach, za płytą meblową albo pod zabudową g-k. Przy dłuższych odcinkach 24 V zwykle lepiej znosi spadki napięcia niż 12 V, ale sama logika biegunowości pozostaje taka sama.
- Przy taśmach LED sprawdzam biegunowość jeszcze przed przyklejeniem profilu.
- Przy kamerach i wideodomofonach upewniam się, czy zasilanie ma wejście DC z określoną polaryzacją.
- Przy zabudowie meblowej zostawiam dostęp do złącz, bo po zamknięciu obudowy naprawa jest dwa razy trudniejsza.
- Przy pierwszym uruchomieniu instalacji używam krótkiego testu, zanim obciążę ją w pełni.
To są drobiazgi, ale właśnie one decydują, czy później wszystko działa od razu, czy zaczyna się szukanie jednego źle wpiętego przewodu.
Z takiego podejścia wynika jeszcze jedna rzecz: warto wyrobić sobie kilka nawyków, które oszczędzają poprawki, czas i sprzęt.
Trzy nawyki, które oszczędzają poprawki i spalony sprzęt
Ja najczęściej wracam do trzech prostych zasad. Nie są efektowne, ale działają lepiej niż większość „szybkich trików”.
- Oznaczam plus i minus przy obu końcach przewodu, nawet jeśli kolor wydaje się oczywisty.
- Przy pierwszym uruchomieniu ograniczam prąd albo stosuję bezpiecznik blisko źródła zasilania.
- Nie zamykam zabudowy, dopóki układ nie przejdzie testu pod lekkim i docelowym obciążeniem.
Jeżeli mam podać jedną zasadę, to brzmi ona tak: w DC czerwony zwykle wskazuje plus, ale w pracy instalacyjnej ufam temu dopiero po potwierdzeniu symbolem, pomiarem albo instrukcją. To prosty nawyk, który oszczędza czas, części i nerwy, a w domowych układach 12 V i 24 V naprawdę robi różnicę.
