Stabilne ściany trójwarstwowe: Kotwy z drutu co musisz wiedzieć?

Kotwy z drutu to dyskretne, lecz absolutnie kluczowe elementy w nowoczesnym budownictwie, szczególnie w kontekście wznoszenia murów trójwarstwowych. To właśnie one zapewniają stabilne połączenie ściany nośnej z warstwą elewacyjną, chroniąc fasadę przed odkształceniami i uszkodzeniami spowodowanymi choćby silnym wiatrem. W tym artykule, jako Witold Baranowski, dostarczę Państwu kompleksowej wiedzy na temat ich rodzajów, prawidłowego montażu oraz norm, które muszą spełniać, co jest nieocenioną wartością zarówno dla profesjonalistów, jak i inwestorów indywidualnych.

Kotwy z drutu: Niewidoczny strażnik stabilności w budownictwie

Kotwy z drutu, często określane również jako kotwy siatkowe lub systemowe, stanowią fundamentalny element w technologii wznoszenia murów szczelinowych, czyli popularnych ścian trójwarstwowych. Moim zdaniem, ich rola jest nie do przecenienia, gdyż to właśnie one odpowiadają za stabilne i trwałe połączenie ściany nośnej z zewnętrzną warstwą elewacyjną. Bez nich, fasada nie byłaby w stanie skutecznie opierać się działaniu czynników zewnętrznych, co mogłoby prowadzić do poważnych problemów konstrukcyjnych.

W kontekście muru trójwarstwowego, kotwy z drutu pełnią kilka krytycznych funkcji. Przede wszystkim, zapewniają integralność całej konstrukcji, tworząc spójny system, który pracuje jako całość. To dzięki nim obciążenia od wiatru zarówno parcie, jak i ssanie są efektywnie przenoszone z warstwy osłonowej na stabilną ścianę nośną. Dodatkowo, kotwy utrzymują stałą, projektową odległość między warstwami, co jest kluczowe dla prawidłowej wentylacji szczeliny powietrznej lub efektywności izolacji termicznej. Ich obecność jest gwarancją, że elewacja pozostanie na swoim miejscu przez dziesiątki lat.

Pominięcie kotew z drutu lub ich błędny montaż to niestety prosta droga do poważnych problemów, które mogą generować olbrzymie koszty i zagrożenie dla bezpieczeństwa. Z mojego doświadczenia wynika, że konsekwencje mogą być naprawdę dotkliwe:

• Pękanie i odspajanie elewacji: Bez odpowiedniego zakotwienia, warstwa elewacyjna jest narażona na ruchy termiczne i obciążenia wiatrem, co prowadzi do powstawania nieestetycznych pęknięć, a w skrajnych przypadkach do jej odspojenia od ściany nośnej.
• Utrata stabilności całej ściany: Brak połączenia między warstwami sprawia, że każda z nich pracuje niezależnie, co osłabia całą konstrukcję muru trójwarstwowego i zmniejsza jego odporność na obciążenia.
• Wzrost kosztów napraw: Naprawa uszkodzonej elewacji, a zwłaszcza jej ponowne zakotwienie, jest procesem skomplikowanym i bardzo kosztownym, często wymagającym demontażu części fasady.
• Ryzyko katastrofy budowlanej: W najbardziej ekstremalnych scenariuszach, zwłaszcza przy silnych wiatrach, niestabilna elewacja może ulec zawaleniu, stwarzając bezpośrednie zagrożenie dla życia i zdrowia.

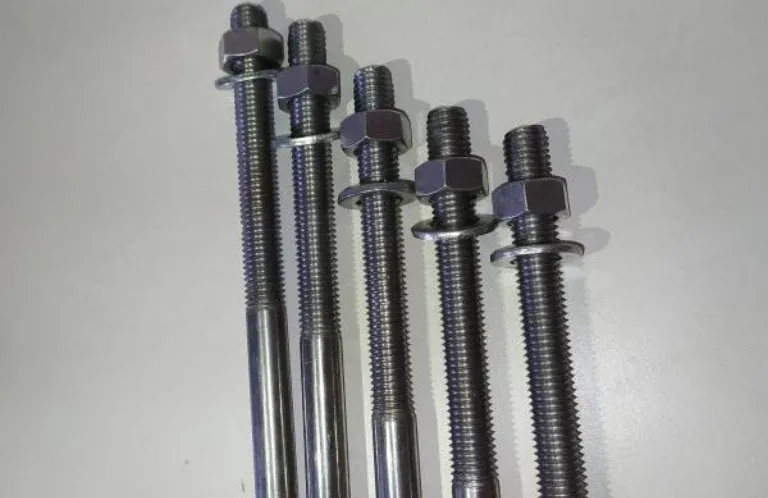

Wybór odpowiednich kotew z drutu: Przewodnik po typach i materiałach

Wybór odpowiednich kotew z drutu jest kluczowy dla trwałości i bezpieczeństwa całej konstrukcji. Na rynku dostępne są różne typy, a ich dobór zależy przede wszystkim od środowiska, w jakim będą pracować, oraz od specyfiki ściany. Zwracam uwagę, że materiał, z którego wykonane są kotwy, ma fundamentalne znaczenie dla ich odporności na korozję.

Oprócz materiału, istotny jest również kształt kotwy, który dostosowuje się do konkretnych potrzeb montażowych:

• Kotwy proste: To najbardziej podstawowy typ, stosowany do łączenia warstw w płaszczyźnie ściany. Są uniwersalne i efektywne w większości zastosowań.
• Kotwy L-kształtne (zagięte): Idealne do montażu w narożnikach budynków oraz przy otworach okiennych i drzwiowych. Ich kształt pozwala na efektywne zakotwienie w dwóch prostopadłych płaszczyznach, zapewniając dodatkową stabilność w tych newralgicznych miejscach.
• Kotwy z elementami rozprężnymi: Przeznaczone do montażu w materiałach o mniejszej gęstości lub porowatej strukturze, takich jak pustaki ceramiczne, beton komórkowy czy lekkie bloczki. Elementy rozprężne zapewniają pewne i trwałe zakotwienie, minimalizując ryzyko wyrwania. Niekiedy wyposażone są również w krążki dociskowe, które pomagają stabilizować warstwę izolacji termicznej.

Metoda montażu kotew również ma swoje specyficzne zastosowania. Kotwy wmurowywane są w świeżą spoinę wsporną podczas wznoszenia muru. Jest to tradycyjna i najczęściej stosowana metoda, która zapewnia doskonałe połączenie z zaprawą i jest preferowana na etapie budowy.

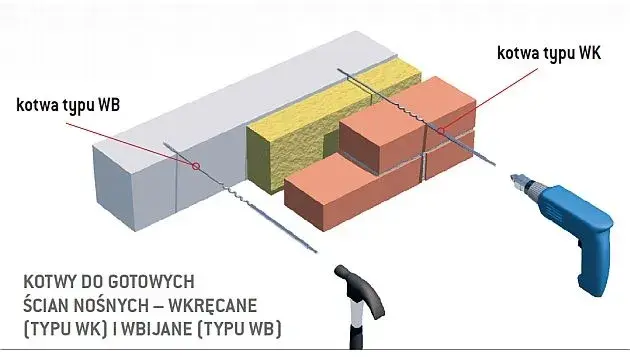

Z kolei kotwy montowane mechanicznie, wymagające wiercenia i osadzania, są wybierane, gdy mamy do czynienia z istniejącymi konstrukcjami lub gdy konieczne jest wzmocnienie już wybudowanego muru. Pozwalają na precyzyjne umieszczenie kotwy w odpowiednim miejscu, nawet po stwardnieniu zaprawy, co jest nieocenione w pracach remontowych czy modernizacyjnych.

Na uwagę zasługują również kotwy kompozytowe, wykonane na przykład z włókna bazaltowego lub szklanego. To innowacyjne rozwiązanie, które eliminuje problem mostków termicznych, ponieważ materiał kompozytowy charakteryzuje się znacznie niższą przewodnością cieplną niż stal. Co więcej, kotwy te są całkowicie odporne na korozję, co sprawia, że są niezwykle trwałym i bezobsługowym wyborem dla wymagających projektów.

Kluczowe parametry techniczne kotew: Co musisz wiedzieć przed zakupem

Zanim zdecydują się Państwo na zakup konkretnych kotew z drutu, niezbędne jest zrozumienie ich kluczowych parametrów technicznych. Średnica drutu, zazwyczaj wynosząca od 3 do 5 mm, oraz długość kotwy muszą być precyzyjnie dobrane do grubości warstw ściany trójwarstwowej i wymagań projektowych. Zbyt krótka kotwa nie zapewni odpowiedniego zakotwienia, a zbyt długa może utrudnić montaż lub niepotrzebnie zwiększyć koszty. Zawsze należy kierować się projektem konstrukcyjnym, który określa te wartości.

Niezwykle ważne są również parametry nośności i odporności na wyrywanie. To one decydują o bezpieczeństwie całej konstrukcji i jej zdolności do przenoszenia obciążeń wiatrem. Informacje na ten temat znajdą Państwo w karcie technicznej produktu oraz w Krajowej lub Europejskiej Ocenie Technicznej (KOT/ETA). Zawsze rekomenduję dokładne zapoznanie się z tymi dokumentami, ponieważ to one zawierają dane potwierdzające, że kotwa spełnia wymagane normy i zapewni deklarowaną wytrzymałość.

Aby mieć pewność, że wybrane kotwy spełniają najwyższe standardy jakości i bezpieczeństwa, należy zwrócić uwagę na ich zgodność z obowiązującymi normami i posiadane certyfikaty:

• PN-EN 845-1: To kluczowa norma europejska, która określa wymagania dotyczące kotew do murów warstwowych. Reguluje ona takie aspekty jak materiały, wymiary, nośność oraz odporność na korozję. Wybierając kotwy zgodne z tą normą, mają Państwo pewność, że produkt został przetestowany i spełnia rygorystyczne kryteria.
• PN-EN 1996-1-1 (Eurokod 6): Jest to norma dotycząca projektowania konstrukcji murowych. Wskazuje ona, jak prawidłowo projektować i rozmieszczać kotwy w ścianach trójwarstwowych, aby zapewnić ich stabilność i bezpieczeństwo. Projektant powinien zawsze bazować na wytycznych Eurokodu 6.
• Krajowa Ocena Techniczna (KOT) lub Europejska Ocena Techniczna (ETA): To dokumenty potwierdzające, że dany wyrób budowlany nadaje się do stosowania w budownictwie, spełniając określone wymagania techniczne. Posiadanie KOT lub ETA jest niezbędne dla kotew wprowadzanych na rynek polski i unijny.
• Oznakowanie CE/B: Znak CE (Conformité Européenne) lub znak budowlany B to potwierdzenie, że produkt jest zgodny z odpowiednimi dyrektywami i normami europejskimi/krajowymi. Jest to gwarancja, że kotwa może być legalnie i bezpiecznie stosowana w budownictwie.

Prawidłowy montaż kotew z drutu: Jak uniknąć kosztownych błędów

Prawidłowy montaż kotew z drutu jest równie ważny, jak ich właściwy dobór. Nawet najlepsza kotwa nie spełni swojej funkcji, jeśli zostanie źle zamontowana. Zgodnie z normą PN-EN 1996-1-1 (Eurokod 6), standardowo przyjmuje się od 4 do 5 sztuk kotew na 1 m² powierzchni ściany. Należy jednak pamiętać, że ich liczba powinna być zwiększona przy krawędziach budynku, a także wokół otworów okiennych i drzwiowych, gdzie występują większe naprężenia i obciążenia wiatrem. To kluczowe miejsca, które wymagają szczególnej uwagi.

Technika montażu musi być dostosowana do materiału ściany nośnej. W przypadku pustaków ceramicznych, betonu komórkowego czy innych materiałów o porowatej strukturze, często stosuje się kotwy z elementami rozprężnymi lub specjalne tuleje, które zapewniają pewne zakotwienie. W ścianach z pełnej cegły lub betonu, gdzie możliwe jest wmurowanie w spoinę, montaż jest zazwyczaj prostszy, ale zawsze wymaga precyzji.

Krytyczne znaczenie ma głębokość zakotwienia. Kotwa musi być osadzona na minimum 50 mm zarówno w warstwie nośnej, jak i osłonowej. Jest to absolutne minimum, które zapewnia odpowiednią nośność i odporność na wyrywanie. Zawsze należy przestrzegać wytycznych producenta, które mogą precyzować tę głębokość w zależności od typu kotwy i materiału ściany. Niewystarczające zakotwienie to jeden z najczęstszych błędów, prowadzący do osłabienia całej konstrukcji.

W przypadku ścian z izolacją termiczną (np. wełną mineralną lub styropianem), kotwy często wyposażone są w specjalne talerzyki dociskowe. Ich rola polega na stabilizacji warstwy izolacji, zapobiegając jej przesuwaniu się i zapewniając ciągłość ocieplenia. Montaż takich kotew wymaga dodatkowej precyzji, aby talerzyk prawidłowo dociskał izolację, nie uszkadzając jej.

W mojej praktyce spotykałem się z wieloma błędami montażowymi, których można łatwo uniknąć, przestrzegając kilku zasad:

• Niewystarczająca głębokość zakotwienia: Zawsze upewnij się, że kotwa jest osadzona na wymaganą głębokość w obu warstwach.
• Brak spadku: Kotwy powinny być montowane z lekkim spadkiem (ok. 2%) w kierunku elewacji. Zapobiega to gromadzeniu się wilgoci w szczelinie i odprowadza ją na zewnątrz.
• Nieprawidłowe rozmieszczenie: Przestrzegaj projektu i zwiększaj zagęszczenie kotew w miejscach krytycznych, takich jak narożniki i otwory.
• Użycie niewłaściwych kotew: Nigdy nie stosuj kotew ze stali ocynkowanej w środowiskach, gdzie wymagana jest stal nierdzewna. To pozorna oszczędność, która zemści się w przyszłości.
• Uszkodzenie izolacji: Podczas montażu kotew z talerzykami dociskowymi, zwracaj uwagę, aby nie uszkodzić warstwy izolacji termicznej.

Praktyczne zastosowanie kotew z drutu: Niezbędne w wielu konstrukcjach

Głównym i najbardziej typowym zastosowaniem kotew z drutu jest budowa muru trójwarstwowego z elewacją z klinkieru. To rozwiązanie, które cieszy się dużą popularnością ze względu na swoją trwałość, estetykę i doskonałe parametry izolacyjne. Kotwy z drutu są tutaj absolutnie niezbędne, aby połączyć warstwę nośną z piękną, lecz ciężką i podatną na działanie wiatru elewacją klinkierową. Dzięki nim fasada jest stabilna, odporna na pękanie i odspajanie, co gwarantuje długowieczność i niezmienny wygląd budynku.

Wybór dostawcy i na co uważać: Wskazówki dla inwestora i wykonawcy

Wybór odpowiedniego dostawcy kotew z drutu jest tak samo ważny, jak ich prawidłowy montaż. Jako ekspert, zawsze doradzam, aby kierować się następującymi wskazówkami:

• Zgodność z normami: Upewnij się, że producent oferuje produkty zgodne z normą PN-EN 845-1. To podstawa.
• Krajowa/Europejska Ocena Techniczna (KOT/ETA): Sprawdź, czy kotwy posiadają aktualną KOT lub ETA. To dokumenty potwierdzające ich przydatność do stosowania w budownictwie.
• Oznakowanie CE/B: Produkty muszą być oznakowane znakiem CE lub znakiem budowlanym B, co świadczy o ich zgodności z przepisami.
• Reputacja producenta: Wybieraj sprawdzonych producentów z dobrą reputacją na rynku. Unikaj niezweryfikowanych dostawców, którzy kuszą niskimi cenami kosztem jakości.
• Dostępność dokumentacji technicznej: Renomowany producent zawsze udostępni pełną dokumentację techniczną, karty produktów i instrukcje montażu.

Kompletna dokumentacja techniczna, w tym karty produktów i szczegółowe instrukcje montażu, to absolutna podstawa. Dzięki niej zarówno projektant, jak i wykonawca mogą prawidłowo dobrać i zastosować kotwy, minimalizując ryzyko błędów. Wielu wiodących producentów oferuje również wsparcie projektowe, na przykład w postaci programów do obliczania liczby i rozmieszczenia kotew. Korzystanie z takich narzędzi jest nieocenione, ponieważ pozwala na optymalizację projektu i zapewnia maksymalne bezpieczeństwo konstrukcji.
