Dobór odpowiedniej średnicy rur w instalacji centralnego ogrzewania to jeden z tych aspektów, który często bywa niedoceniany, a ma fundamentalne znaczenie dla komfortu, efektywności i ekonomii ogrzewania w Twoim domu. Prawidłowo zwymiarowane rury zapewniają cichą pracę systemu, równomierne rozprowadzenie ciepła i niższe rachunki za energię. W tym artykule znajdziesz praktyczne wskazówki, tabele i porady, które pomogą Ci uniknąć kosztownych błędów.
Prawidłowy dobór średnicy rur C.O. klucz do efektywnego i cichego ogrzewania
- Zbyt małe rury to hałas, niedogrzanie grzejników i większe zużycie prądu przez pompę.
- Zbyt duże rury to wyższe koszty, wolniejsza reakcja systemu i potencjalnie niższa efektywność.
- Kluczowe czynniki to moc źródła ciepła, moc grzejników, długość instalacji, rodzaj ogrzewania i materiał rur.
- Dla ogrzewania podłogowego standardem jest rura PEX 16 mm.
- Podejścia do grzejników z rur PEX to najczęściej 16 mm (dla mocy do 1500 W) i 20 mm (dla mocy 1500-3000 W).
- Precyzyjny dobór średnic zawsze wymaga obliczeń hydraulicznych, zwłaszcza w złożonych systemach.
Dlaczego właściwy dobór średnicy rur CO jest tak ważny?
Jako doświadczony instalator, zawsze podkreślam, że prawidłowy dobór średnicy rur to fundament wydajnej i bezproblemowej instalacji centralnego ogrzewania. To nie jest kwestia estetyki, lecz czystej fizyki i ekonomii. Niewłaściwy wybór może prowadzić do szeregu problemów, które obniżą komfort użytkowania i zwiększą koszty eksploatacji.
Zbyt mała średnica rur to prosta droga do kłopotów. Wzrost oporów hydraulicznych w takiej instalacji jest nieunikniony. Co to oznacza w praktyce? Przede wszystkim głośną pracę systemu szumy, gwizdy, a nawet dudnienie, które potrafi być niezwykle irytujące. Pompa obiegowa musi pracować z większą mocą, aby pokonać te opory, co przekłada się na większe zużycie prądu i szybsze zużycie samego urządzenia. Co gorsza, grzejniki najdalej oddalone od źródła ciepła mogą być niedogrzane, ponieważ woda nie dociera do nich z odpowiednią prędkością i temperaturą. To frustrujące, gdy w jednym pomieszczeniu jest komfortowo ciepło, a w drugim panuje chłód.
Z drugiej strony, zbyt duże średnice rur, choć pozornie bezpieczniejsze, również niosą ze sobą negatywne konsekwencje. Po pierwsze, to wyższe koszty materiałowe i instalacyjne większe rury są po prostu droższe. Po drugie, instalacja zawiera wtedy znacznie większą objętość wody, co spowalnia reakcję systemu na zmiany temperatury. Ogrzewanie staje się mniej dynamiczne, a Ty dłużej czekasz na pożądany efekt. Dodatkowo, zbyt niska prędkość przepływu w zbyt dużych rurach może obniżać efektywność wymiany ciepła, a co za tym idzie ogólną wydajność systemu. Musimy znaleźć złoty środek, aby system działał optymalnie.
Kluczowe czynniki wpływające na dobór średnicy rur
Przy doborze średnicy rur centralnego ogrzewania, zawsze biorę pod uwagę kilka kluczowych czynników. Ich analiza pozwala na stworzenie instalacji, która będzie działać niezawodnie i efektywnie przez lata:
- Moc źródła ciepła (kotła, pompy ciepła): To podstawa. Im większa moc urządzenia grzewczego, tym większy strumień wody musi być transportowany przez główne rury instalacji. Większa moc wymaga zazwyczaj większych średnic rur głównych, aby zapewnić swobodny przepływ i uniknąć dławienia.
- Moc grzejników: Każdy grzejnik ma określoną moc nominalną, którą osiąga przy odpowiednim przepływie wody. Znając moc poszczególnych grzejników, możemy precyzyjniej dobrać średnice rur podłączanych bezpośrednio do nich, zapewniając im optymalne zasilanie.
- Długość instalacji: Dłuższe odcinki rur generują większe opory przepływu. Aby je zrekompensować i zapewnić odpowiednie ciśnienie na końcu obiegu, często konieczne jest zastosowanie rur o większej średnicy, zwłaszcza na głównych magistralach.
- Rodzaj instalacji (grzejnikowa vs. niskotemperaturowe ogrzewanie podłogowe): Te dwa typy systemów mają zupełnie inne zapotrzebowanie na przepływ i temperaturę wody. Instalacje grzejnikowe zazwyczaj pracują na wyższych temperaturach i wymagają mniejszych przepływów, natomiast ogrzewanie podłogowe, niskotemperaturowe, potrzebuje większych przepływów przy niższej temperaturze wody.

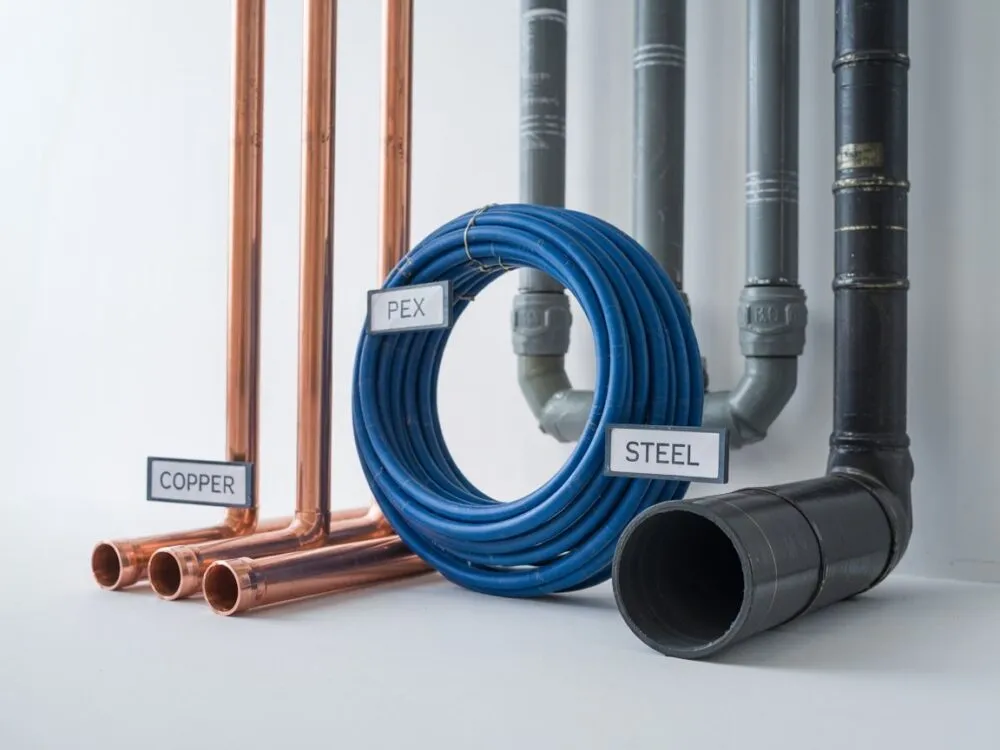

- Materiał rur: To bardzo ważny, często pomijany aspekt. Rury wykonane z różnych materiałów (miedź, stal, tworzywa sztuczne jak PEX, PP) mają różną grubość ścianek przy tej samej średnicy zewnętrznej. To bezpośrednio wpływa na ich średnicę wewnętrzną, a tym samym na przepustowość.
Materiał ma znaczenie: porównanie średnic wewnętrznych dla rur miedzianych i PEX
Kiedy mówimy o średnicach rur, musimy pamiętać, że podana średnica zewnętrzna nie zawsze oznacza taką samą średnicę wewnętrzną i przepustowość. Rury z różnych materiałów mają różną grubość ścianek. Na przykład, rura PEX o średnicy zewnętrznej 16 mm (np. 16x2.0 mm) ma średnicę wewnętrzną 12 mm. Natomiast rura miedziana o średnicy zewnętrznej 15 mm ma średnicę wewnętrzną około 13 mm (dla rur o standardowej grubości ścianki). Oznacza to, że rura miedziana 15 mm może mieć porównywalną, a nawet nieco większą przepustowość niż rura PEX 16 mm, mimo mniejszej średnicy zewnętrznej. To kluczowa informacja przy projektowaniu i wyborze materiałów.
Praktyczny przewodnik: jakie średnice rur do konkretnych zastosowań w domu jednorodzinnym?
Przejdźmy do konkretów. Oto typowe, zalecane średnice rur dla różnych części instalacji centralnego ogrzewania w budownictwie jednorodzinnym, z uwzględnieniem najpopularniejszych materiałów w Polsce PEX i miedzi.

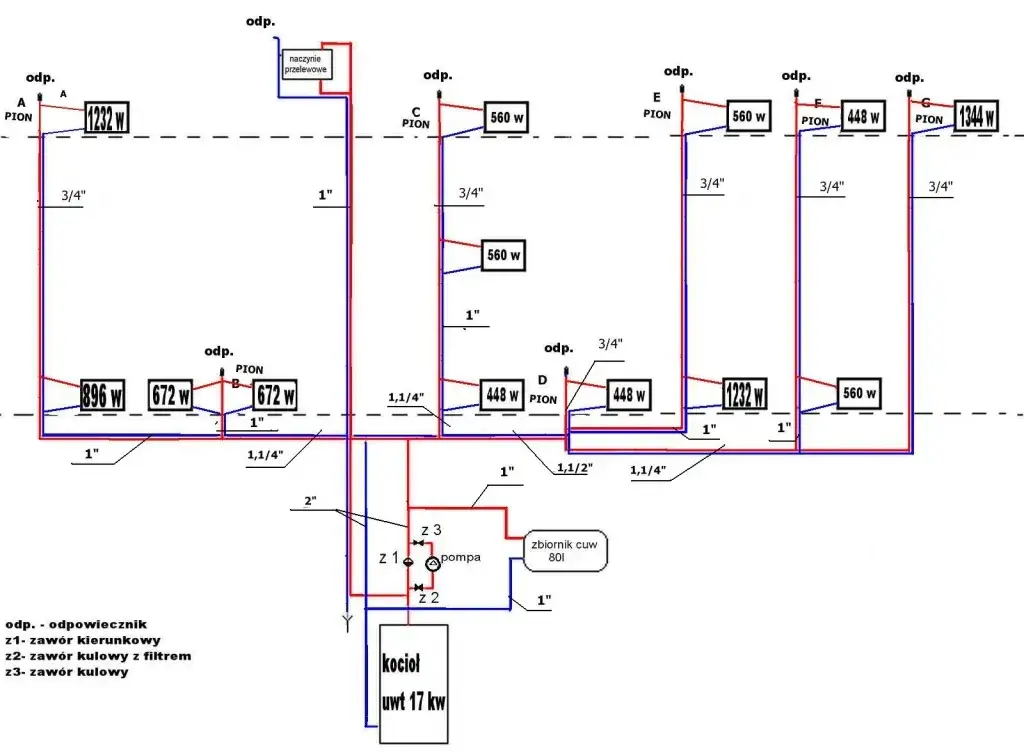

Rury główne i piony krwiobieg Twojego systemu grzewczego
Rury główne i piony to prawdziwy krwiobieg instalacji. Muszą być odpowiednio duże, aby bez problemu transportować wodę do wszystkich odbiorników ciepła. Dla rur PEX najczęściej stosuje się średnice 25 mm lub 32 mm. W przypadku rur miedzianych standardem są średnice 18 mm lub 22 mm. Wybór zależy od całkowitej mocy grzewczej budynku i długości obiegów.
Podejścia do grzejników najczęstsze wybory i ich uzasadnienie
Podejścia do grzejników to odcinki rur, które bezpośrednio zasilają poszczególne grzejniki. Tutaj również panują pewne standardy. Dla rur PEX najczęściej wybieramy średnice 16 mm (dla grzejników o mocy do około 1500 W) oraz 20 mm (dla grzejników o mocy 1500-3000 W). W instalacjach miedzianych typowe średnice to 15 mm i 18 mm. Pamiętajmy, że te wartości są punktem wyjścia zawsze należy brać pod uwagę konkretną moc grzejnika i długość podejścia.
Przeczytaj również: Przyłącze gazowe krok po kroku: Podłącz gaz sprawnie i bez błędów
Ogrzewanie podłogowe dlaczego jeden rozmiar zdominował rynek?
W przypadku ogrzewania podłogowego, sytuacja jest znacznie prostsza. Rura PEX o średnicy 16 mm (najczęściej 16x2.0 mm) jest absolutnym standardem i dominuje na rynku. Dlaczego? Ponieważ zapewnia optymalny przepływ wody dla typowych długości pętli grzewczych (około 60-100 metrów), jest elastyczna, łatwa w układaniu i ma odpowiednią wytrzymałość. Rzadziej, przy bardzo dużych powierzchniach lub specyficznych wymaganiach projektowych, można spotkać rury 17 mm lub 20 mm, ale to wyjątki potwierdzające regułę.
Tabela doboru średnic rur PEX do mocy grzejników
Aby ułatwić Ci dobór, przygotowałem praktyczną tabelę, która zestawia moc grzejnika z zalecaną średnicą rury PEX. Pamiętaj, że są to wartości orientacyjne, które sprawdzą się w większości typowych instalacji domowych.
| Moc grzejnika | Zalecana średnica rury PEX |
|---|---|
| Do 1500 W | 16 mm |
| Od 1500 W do 3000 W | 20 mm |
| Powyżej 3000 W | 25 mm (szczególnie przy dłuższych obiegach) |
Unikaj tych błędów przy wyborze średnicy rur
Z mojego doświadczenia wynika, że najczęstsze błędy przy doborze średnic rur są zazwyczaj wynikiem pośpiechu lub braku podstawowej wiedzy. Uniknięcie ich pozwoli Ci zaoszczędzić nerwy i pieniądze:
- Dobór "na oko": To chyba najczęstszy grzech. Wybieranie średnic bez żadnych obliczeń, na podstawie "bo tak robił sąsiad" lub "bo tak mi się wydaje", to prosta droga do problemów z niedogrzaniem, hałasem czy nadmiernym zużyciem energii. Każda instalacja jest inna i wymaga indywidualnego podejścia.
- Ignorowanie oporów hydraulicznych: Wielu inwestorów i nawet niektórych instalatorów zapomina, że rury to nie tylko proste odcinki. Kolanka, trójniki, zawory każdy z tych elementów generuje opory miejscowe, które sumują się i wpływają na całkowity spadek ciśnienia w systemie. Ich nieuwzględnienie w obliczeniach prowadzi do błędnych założeń.
- Stosowanie jednego rozmiaru rur do całej instalacji: To kolejny popularny błąd, zwłaszcza w mniejszych instalacjach. Próba zastosowania jednej, uniwersalnej średnicy (np. wszędzie PEX 16 mm) jest kusząca ze względu na prostotę i niższe koszty zakupu jednego typu rury. Niestety, rzadko kiedy sprawdza się to w praktyce, prowadząc do niedogrzewania dalszych grzejników lub nadmiernego przepływu w bliższych, co zaburza równowagę hydrauliczną.
Kiedy projekt instalacji CO jest absolutnie niezbędny?
Wartości podane w tym artykule to ogólne wytyczne, które sprawdzą się w wielu typowych instalacjach domowych. Jednak w pewnych sytuacjach precyzyjny dobór średnic jest absolutnie konieczny i powinien być wynikiem szczegółowych obliczeń hydraulicznych, wykonanych przez doświadczonego projektanta.
Dotyczy to przede wszystkim rozbudowanych systemów grzewczych, instalacji z pompami ciepła (gdzie precyzja ma kluczowe znaczenie dla efektywności), skomplikowanych układów z wieloma strefami grzewczymi, czy też systemów z rozległym ogrzewaniem podłogowym. Projektant uwzględni wszystkie opory miejscowe (kolanka, zawory, rozdzielacze) oraz straty ciśnienia na długości rur w konkretnej instalacji, często korzystając z nowoczesnego oprogramowania wspomagającego te kalkulacje. Tylko takie podejście gwarantuje optymalne działanie, maksymalną efektywność i komfort na lata.
