W samochodzie rodzaje bezpieczników decydują nie tylko o ochronie instalacji, ale też o tym, jak szybko znajdziesz usterkę i czy wymiana będzie bezpieczna. W praktyce liczy się format, wartość prądu, napięcie robocze i to, czy dany obwód ma duży prąd rozruchowy. Poniżej porządkuję najważniejsze typy, pokazuję ich zastosowanie i wyjaśniam, jak dobrać zamiennik bez zgadywania.
Najważniejsze informacje, które skracają diagnostykę do kilku minut
- W autach najczęściej spotykam małe wkładki płytkowe, większe formaty kasetowe i bezpieczniki bolcowe do wyższych prądów.
- Kolor pomaga w orientacji, ale nie zastępuje nadruku z amperażem i oznaczenia typu.
- Do wymiany biorę zawsze ten sam format, ten sam prąd znamionowy i co najmniej to samo napięcie pracy.
- Jeśli wkład przepala się drugi raz, problem zwykle leży w obwodzie, a nie w samym elemencie.
- Obwody z silnikami, pompami i innymi odbiornikami o dużym rozruchu potrzebują zwykle większej zwłoki czasowej.
Jak działa bezpiecznik i co naprawdę chroni
Patrzę na bezpiecznik jak na kontrolowanie słabe ogniwo obwodu. Gdy pojawia się przeciążenie albo zwarcie, element ma się przepalić wcześniej niż przewód, złącze czy sterownik. To ważne, bo w aucie awaria potrafi rozwinąć się szybko: rośnie temperatura, izolacja zaczyna mięknąć, a chwilowy skok prądu może uszkodzić wiązkę albo moduł.
W samochodach osobowych i lekkich dostawczych większość popularnych wkładek pracuje przy 32 V DC, mimo że sama instalacja ma zwykle 12 V. Taki zapas napięcia daje margines bezpieczeństwa. Liczy się jednak nie tylko napięcie, ale też zachowanie przy przeciążeniu. W praktyce ważna jest charakterystyka czasowo-prądowa, czyli to, jak szybko bezpiecznik reaguje na wzrost obciążenia.
- Przeciążenie oznacza, że obwód pobiera za dużo prądu przez dłuższy czas, na przykład przez wadliwy odbiornik.
- Zwarcie to nagły, bardzo duży przepływ prądu po nieplanowanej drodze, zwykle do masy.
- Zwłoka czasowa pomaga przetrwać chwilowy impuls, który przy rozruchu silnika lub pracy pompy jest normalny.
Littelfuse zwraca uwagę, że w automotive nie wystarczy sam amperaż. Trzeba jeszcze uwzględnić czas reakcji i temperaturę pracy, bo ten sam wkład zachowuje się inaczej w chłodnym wnętrzu kabiny, a inaczej w rozgrzanej komorze silnika. Gdy to rozumiem, łatwiej przejść od teorii do konkretnych formatów, które faktycznie siedzą w skrzynce bezpieczników.

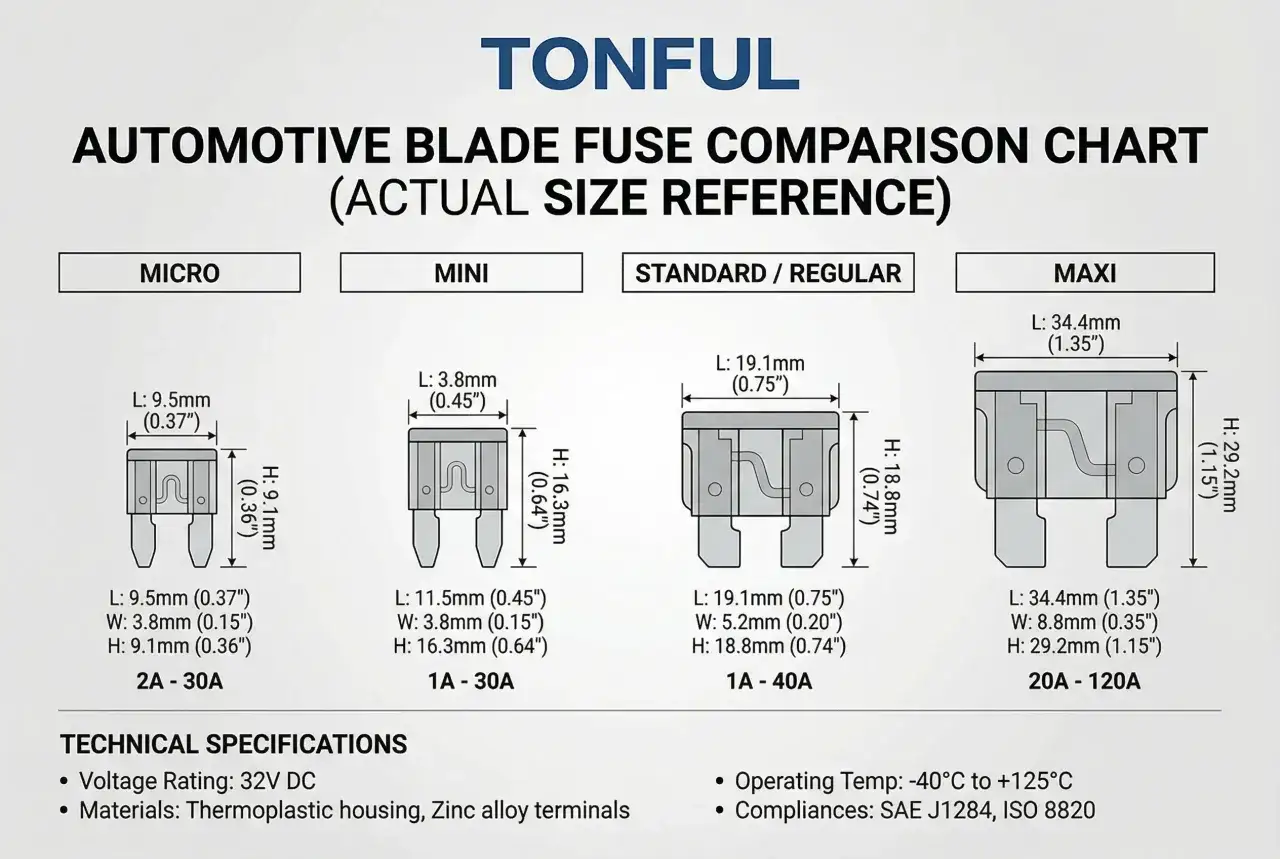

Najważniejsze typy bezpieczników w samochodzie
W praktyce rodzaje bezpieczników samochodowych wyglądają podobnie, ale nie są zamienne. Najwięcej różnic widać w wymiarze, sposobie montażu i tym, jaki prąd chwilowy potrafią przyjąć bez fałszywego zadziałania. Właśnie dlatego nie kieruję się samym kolorem albo ogólnym podobieństwem obudowy.
| Typ | Typowy zakres | Gdzie go spotykam | Co zapamiętać |
|---|---|---|---|
| ATM / ATC / low-profile ATM | ATM: 2-30 A, ATC: 1-40 A, low-profile ATM: 5-30 A, 32 V DC | Oświetlenie, radio, wycieraczki, drobne obwody pomocnicze | To najczęstsze wkładki w autach osobowych; są małe, tanie i łatwe do wymiany. |
| MAXI / low-profile MAXI | 20-80 A, 32 V DC | Wentylator chłodnicy, podgrzewania, ABS, wyższe obciążenia | Lepsze tam, gdzie pojawiają się większe chwilowe prądy i wyższa temperatura. |
| JCASE / low-profile JCASE / MCASE | Zwykle 15-60 A, w zależności od wersji 32-58 V | Komora silnika, zasilanie odbiorników o dużym prądzie rozruchowym | To wkładki kasetowe do mocniejszych obwodów; często mają większą zwłokę czasową. |
| MIDI / AMI | Około 30-200 A, 32 V DC | Główne zasilanie, dodatkowe odbiorniki, zabudowy, kampery | Montuje się je zwykle śrubowo, więc serwis jest mniej „na szybko”, ale za to bardzo solidny. |
| MEGA / AMG | Około 60-650 A, zależnie od wersji i zastosowania | Alternator, rozdział mocy, bardzo mocne układy zasilania | To już obszar wysokich prądów, gdzie dobór musi być dokładny i zgodny z dokumentacją. |
| Szklane / rurkowe | Różne wartości, najczęściej starsze układy | Starsze auta, klasyki, czasem retrofit lub osprzęt dodatkowy | Dziś spotykam je głównie w starszych konstrukcjach, a nie jako pierwszy wybór w nowym aucie. |

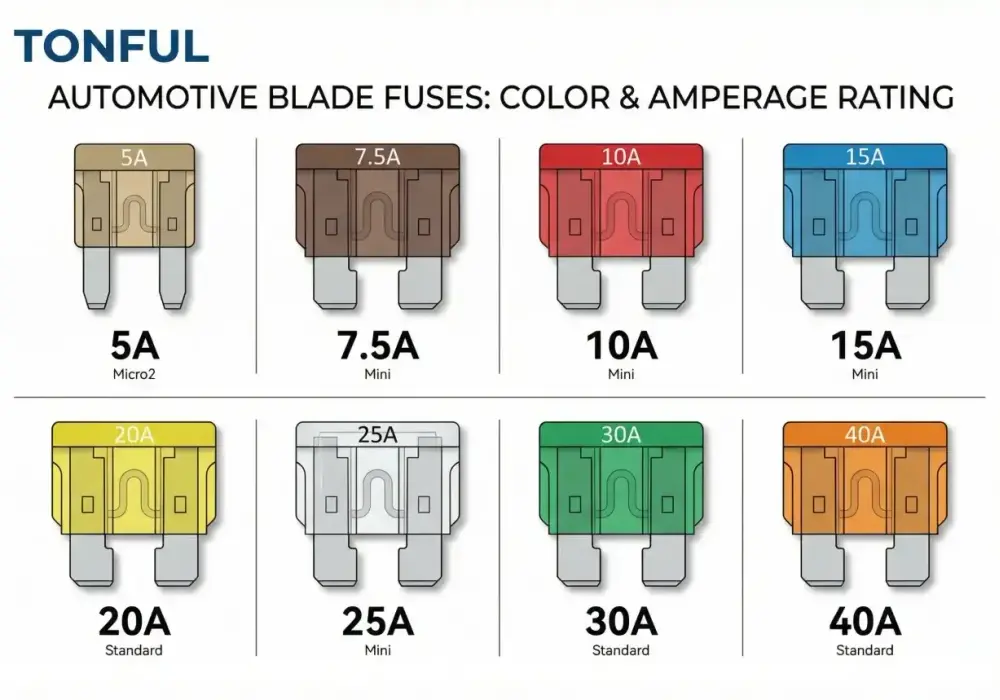

Warto pamiętać o jednym szczególe: kolor nie zawsze oznacza to samo w każdej rodzinie. Czerwony bywa 10 A, ale w innych typach i innych konfiguracjach może oznaczać też wyższy prąd. Dlatego zawsze patrzę na nadruk na obudowie i na legendę w pokrywie skrzynki, a dopiero potem na barwę. Skoro formaty są już jasne, łatwiej przejść do tego, jak dobrać właściwy element bez ryzyka pomyłki.
Jak dobrać odpowiedni element bez zgadywania
Dobór robię w trzech krokach: najpierw identyfikuję obwód, potem sprawdzam format, a na końcu potwierdzam amperaż. W autach osobowych najczęściej wystarcza instrukcja obsługi albo schemat na pokrywie skrzynki bezpieczników, ale w starszych samochodach trzeba czasem porównać wkład z katalogiem części lub po prostu wyjąć ją i odczytać oznaczenia.
- Sprawdzam, co chroni dany obwód - światła, radio, gniazdo 12 V, wentylator, pompa paliwa czy rozrusznik mają różne wymagania.
- Dobieram ten sam format - jeśli gniazdo jest pod low-profile, nie wciskam standardowego zamiennika „na siłę”.
- Uzgadniam amperaż z dokumentacją - nie biorę wkładu mocniejszego „na zapas”, bo to usuwa ochronę z instalacji.
- Patrzę na prąd rozruchowy - silniki, pompy i sprężarki potrzebują zwykle większej zwłoki czasowej niż proste obwody oświetlenia.
- Sprawdzam uchwyt i złącza - bezpiecznik nie może być mocniejszy niż sam holder, bo wtedy słabym punktem staje się gniazdo, a nie wkład.
W danych producentów widać też ważną rzecz: przy temperaturze referencyjnej 25°C realna nośność może być niższa niż wartość znamionowa, bo fuses bywają deratingowane o około 25%. To jeden z powodów, dla których nie dobieram wkładu „na styk”, zwłaszcza w komorze silnika. Gdy już wiem, jaki typ i prąd powinien trafić do gniazda, przechodzę do sprawdzenia samej usterki.
Jak sprawdzić i wymienić przepalony element
Najpierw wyłączam zapłon i wszystkie odbiorniki. Potem sięgam do schematu, bo w wielu autach skrzynka ma kilka podobnych wkładek i łatwo pomylić obwód. Wizualna ocena pomaga, ale nie zawsze wystarcza, bo pęknięcie elementu bywa słabo widoczne albo obudowa wygląda dobrze mimo przerwy w torze prądowym.
- Wyjmuję wkładkę za pomocą fabrycznego chwytaka albo plastikowej pęsety.
- Oglądam mostek topikowy - jeśli jest przerwany albo przyciemniony, bezpiecznik jest zużyty.
- Potwierdzam miernikiem - ustawiam test ciągłości albo sprawdzam przejście między końcówkami.
- Wkładam dokładnie taki sam typ - ten sam amperaż, ten sam format, najlepiej ten sam producent lub zamiennik zgodny z parametrami.
- Uruchamiam obwód i obserwuję, czy usterka wraca od razu.
Jeżeli nowa wkładka przepala się natychmiast, nie dokładam kolejnej mocniejszej. To zwykle oznacza zwarcie, problem z odbiornikiem, przetarty przewód albo zwarcie w gnieździe. W takiej sytuacji bezpiecznik spełnia swoją rolę, a prawdziwa awaria jest gdzie indziej. To prowadzi wprost do kilku błędów, które widzę najczęściej przy samodzielnych naprawach.
Najczęstsze błędy, które niszczą ochronę instalacji
Najbardziej szkodliwy błąd jest prosty: ktoś zakłada wkład o wyższym amperażu, bo poprzedni przepalił się dwa razy. W teorii „rozwiązuje” problem, w praktyce tylko przesuwa uszkodzenie dalej, często do przewodu albo sterownika. Drugi klasyk to dobieranie po kolorze bez sprawdzenia oznaczenia, co przy różnych rodzinach wkładek prowadzi do pomyłek.
- Wkład o zbyt dużym amperażu - usuwa ochronę i może dopuścić do przegrzania instalacji.
- Podmiana innego formatu tylko dlatego, że „weszło” - mechanicznie pasuje, ale elektrycznie nie zawsze jest właściwe.
- Użycie drutu, folii albo przypadkowego przewodnika - to nie naprawa, tylko obejście zabezpieczenia.
- Ignorowanie powtarzającego się przepalania - taki objaw prawie zawsze wymaga diagnostyki, a nie kolejnej wkładki.
- Brak czyszczenia styków - korozja i luźny kontakt potrafią podgrzewać gniazdo bardziej niż sam prąd roboczy.
Ja zwracam też uwagę na temperaturę i miejsce montażu. W komorze silnika bezpiecznik pracuje ciężej niż w kabinie, a to wpływa na jego zachowanie. Dlatego nie traktuję wszystkich typów jako prostych „zamienników”. Kiedy ten porządek mam już w głowie, decyzja o tym, co wozić w aucie i kiedy oddać sprawę specjaliście, robi się dużo łatwiejsza.
Co warto wozić w aucie i kiedy oddać sprawę elektrykowi
W praktyce trzymam w samochodzie kilka zapasowych wkładek tego samego typu, który faktycznie występuje w aucie, mały chwytak do bezpieczników i prosty miernik. To wystarcza do szybkiej reakcji przy drobnej usterce, na przykład przy gnieździe 12 V, radiu albo oświetleniu wnętrza. Dobrze też znać dokładne położenie skrzynek, bo w wielu autach są co najmniej dwie: jedna w kabinie, druga pod maską.
Jeśli jednak element przepala się drugi raz, dotyczy ABS, wentylatora chłodnicy, wspomagania, ładowania albo innego mocniejszego układu, traktuję to jako sygnał ostrzegawczy. Przy hybrydach, EV i rozbudowanych instalacjach dodatkowych nie warto zgadywać. Bezpiecznik ma chronić auto, a nie maskować awarię mocniejszym wkładem. Prawidłowo dobrany i wymieniony daje prostą korzyść: ogranicza szkody, skraca diagnostykę i pozwala wrócić do jazdy bez ryzyka, że problem wróci przy pierwszym większym obciążeniu.
