Podłogówka i grzejniki na jednym obiegu da się połączyć, ale tylko wtedy, gdy instalacja nie udaje jednego systemu dla dwóch zupełnie różnych sposobów oddawania ciepła. W praktyce chodzi o to, by dobrze dobrać temperaturę zasilania, układ mieszający i sterowanie tak, żeby podłoga pracowała nisko, a grzejniki nie traciły mocy. Poniżej rozbieram temat na czynniki pierwsze: od schematów i elementów hydraulicznych po błędy, które najczęściej wychodzą dopiero po uruchomieniu domu.
Najlepiej działa to wtedy, gdy oba systemy mają osobne warunki pracy
- Podłogówka wymaga niższej temperatury zasilania niż grzejniki, więc zwykle potrzebuje układu mieszającego.
- Grzejniki mogą pracować na wyższych parametrach, ale w domu energooszczędnym da się je często zasilać niżej.
- Najbezpieczniejsze rozwiązanie to dwa obiegi hydrauliczne z jednego źródła ciepła, a nie „jeden przewód do wszystkiego”.
- Kluczowe elementy to zawór mieszający, pompa obiegowa, równoważenie przepływów i sensowna automatyka.
- Najczęstsze problemy wynikają z braku mieszania, źle dobranych grzejników albo zbyt agresywnego sterowania pokojowego.
Kiedy połączenie podłogówki i grzejników ma sens
Ja traktuję taki układ jako rozsądny kompromis wtedy, gdy różne pomieszczenia mają różne potrzeby. W strefie dziennej dobrze sprawdza się podłogówka, bo daje równomierny rozkład ciepła i nie zabiera miejsca na ścianach, a w sypialniach, garderobach czy pokojach używanych sporadycznie grzejniki bywają praktyczniejsze, bo szybciej reagują na zmianę nastawy.
To rozwiązanie ma też sens w modernizacjach. Jeśli nie chcesz lub nie możesz kuć wszystkich podłóg, łatwo połączyć nową podłogówkę tam, gdzie to uzasadnione, z grzejnikami w pozostałej części domu. Dobrze działa to również w łazienkach, gdzie często zostawia się grzejnik drabinkowy jako uzupełnienie podłogówki, głównie po to, żeby szybciej suszyć ręczniki i szybciej podbić temperaturę po kąpieli.
W praktyce najważniejsze są dwa ograniczenia. Pierwsze to bezwładność cieplna, czyli powolna reakcja podłogi na zmianę ustawień. Drugie to pokrycie podłogi meblami lub wykładziną, które ogranicza oddawanie ciepła. Jeśli duża część posadzki ma stałą zabudowę, grzejniki wciąż mają przewagę w takich pomieszczeniach.
Dlatego nie pytam, czy podłogówka jest „lepsza” od grzejników, tylko gdzie każdy z tych systemów robi najlepszą robotę. A kiedy to już ustalisz, trzeba przejść do hydrauliki, bo właśnie ona decyduje, czy instalacja będzie działała stabilnie.
Jak działa układ mieszany w jednej instalacji
Wspólny punkt wyjścia jest prosty: jedno źródło ciepła zasila dwa obiegi, ale każdy z nich potrzebuje innego parametru wody. Grzejniki mogą pracować na wyższej temperaturze, natomiast podłogówka musi dostać wodę wyraźnie chłodniejszą. Dlatego w poprawnym układzie nie ma „jednej temperatury dla całego domu”, tylko są dwa niezależne tory pracy.
| Element | Rola w instalacji | Dlaczego jest ważny |
|---|---|---|
| Obieg grzejnikowy | Zasila grzejniki wodą o wyższym parametrze | Zapewnia odpowiednią moc tam, gdzie liczy się szybka reakcja i większa wydajność |
| Obieg podłogowy | Odbiera wodę po zmieszaniu z chłodniejszym powrotem | Chroni posadzkę przed przegrzaniem i stabilizuje komfort |
| Zawór mieszający | Obniża temperaturę zasilania podłogówki | To podstawowy element, bez którego układ mieszany zwykle nie działa poprawnie |
| Pompa obiegowa | Wymusza przepływ przez pętle podłogowe | Pomaga utrzymać stały przepływ mimo oporów instalacji |
| Zawór zwrotny | Blokuje niekontrolowany przepływ między obiegami | Ogranicza „przepychanie” ciepła tam, gdzie nie powinno trafiać |
Najważniejsze jest równoważenie hydrauliczne, czyli takie ustawienie przepływów, żeby jeden obieg nie zabierał wody drugiemu. Bez tego zdarza się, że grzejniki grzeją za mocno, a podłogówka dostaje za mało albo odwrotnie. To właśnie dlatego w instalacji mieszanej liczy się nie tylko źródło ciepła, ale też sposób rozdzielenia i sterowania obiegami.
Gdy ten fundament jest jasny, można przejść do schematów. I tu różnice między rozwiązaniami są większe, niż wielu inwestorów zakłada na początku.

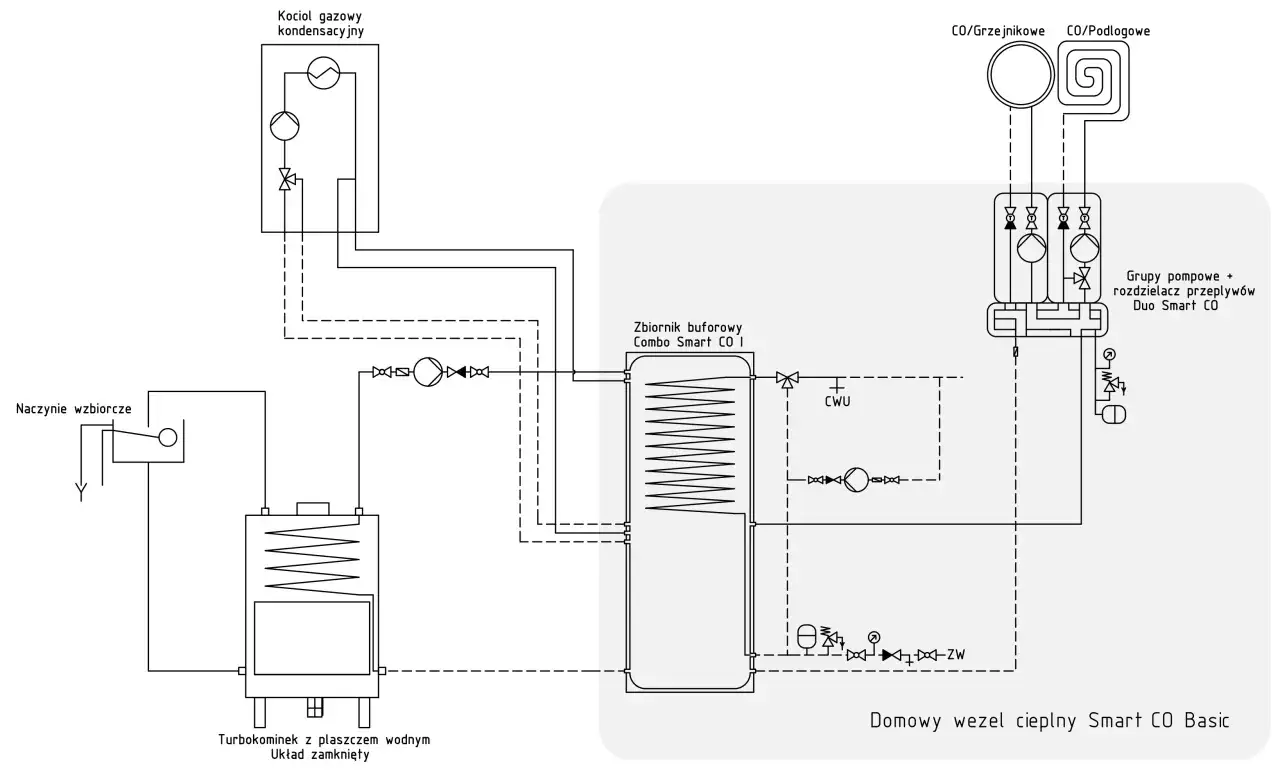

Najczęstsze schematy podłączenia, które naprawdę się stosuje
W praktyce spotykam trzy główne warianty. Pierwszy to najprostszy układ, w którym grzejniki są zasilane bezpośrednio, a podłogówka pracuje przez zestaw mieszający. Drugi to rozwiązanie z centralnym zespołem mieszającym w kotłowni. Trzeci to układ lokalny, gdzie mieszacz i pompa są przy samym rozdzielaczu podłogowym. Każdy z nich ma swoje miejsce, ale nie każdy pasuje do każdego domu.
| Schemat | Jak działa | Zalety | Wady | Kiedy ma sens |
|---|---|---|---|---|
| Grzejniki bezpośrednio, podłogówka przez mieszacz | Jedno źródło ciepła rozdziela wodę na dwa tory | Prosty, czytelny, łatwy do serwisu | Wymaga dobrej regulacji i sensownego projektu kotłowni | W nowych domach i w większości modernizacji |
| Centralny układ mieszający | Cała regulacja podłogówki odbywa się w jednym miejscu | Dobra kontrola, łatwiejsza diagnostyka | Więcej armatury w kotłowni i większe znaczenie pompy | Gdy podłogówka obejmuje sporą część budynku |
| Układ lokalny przy rozdzielaczu | Zestaw mieszający stoi blisko pętli podłogowych | Krótsze odcinki, dobra reakcja lokalna | Wymaga miejsca w szafce i dokładnego montażu | Gdy podłogówka jest rozproszona po kilku strefach |
| Rozwiązanie z buforem | Bufor stabilizuje pracę źródła ciepła i obiegów | Pomaga przy pompie ciepła i źródłach o zmiennej pracy | Podnosi koszt i zajmuje miejsce | Przy bardziej wymagających źródłach ciepła |
W małej łazience czasem wystarcza zawór RTL. To prostsze rozwiązanie, które ogranicza temperaturę powrotu z małej pętli podłogowej, ale nie traktowałbym go jako pełnoprawnego zamiennika układu mieszającego dla całego domu. Dobrze sprawdza się lokalnie, słabo tam, gdzie podłogówki jest więcej i trzeba ją stabilnie regulować.
Jeżeli w schemacie brakuje logiki od samego początku, żaden sterownik tego nie uratuje. Dlatego dalej warto spojrzeć na temperatury i sterowanie, bo to one pokażą, czy projekt jest naprawdę spójny.
Jak dobrać temperaturę i sterowanie bez walki z komfortem
Ja zawsze zaczynam od temperatury, bo to ona rozstrzyga większość sporów w instalacji mieszanej. Podłogówka pracuje nisko, najczęściej w zakresie 30-45°C na zasilaniu, a grzejniki zwykle potrzebują wyższych parametrów. W domu dobrze ocieplonym grzejniki niskotemperaturowe często wystarczają przy 45-55°C, ale starsze instalacje mogą potrzebować więcej.
| Obieg | Typowa temperatura zasilania | Co trzeba pamiętać |
|---|---|---|
| Podłogowy | 30-45°C | Powierzchnia podłogi w strefach mieszkalnych zwykle nie powinna przekraczać 29°C, a w łazience 33°C |
| Grzejnikowy niskotemperaturowy | 45-55°C | Wymaga większych grzejników lub lepszego budynku |
| Grzejnikowy tradycyjny | 60-70°C i więcej | Trudniej go pogodzić z nowoczesnym źródłem ciepła bez strat efektywności |
Krzywa grzewcza to ustawienie, które zmienia temperaturę zasilania wraz z pogodą zewnętrzną. W praktyce oznacza to mniej ręcznego kręcenia pokrętłami i mniej przegrzewania domu w okresach przejściowych. W układzie mieszanym to szczególnie ważne, bo źródło ciepła pracuje wtedy płynniej, a zawór mieszający tylko koryguje parametr dla podłogówki.
Nie lubię sytuacji, w których ktoś próbuje sterować wszystkim wyłącznie termostatami pokojowymi. To działa chaotycznie, zwłaszcza w podłogówce, bo podłoga reaguje wolniej niż powietrze. Lepszy układ to sterowanie pogodowe jako baza, zawór mieszający jako korekta, a termostaty pokojowe i siłowniki na rozdzielaczu jako doprecyzowanie stref.
Jeśli w domu ma pracować pompa ciepła, temat robi się jeszcze bardziej wrażliwy. Im niższa temperatura zasilania, tym lepsza sprawność, więc grzejniki trzeba dobrać rozsądnie, a czasem po prostu zwiększyć ich powierzchnię. I właśnie tu najłatwiej o błędy projektowe.

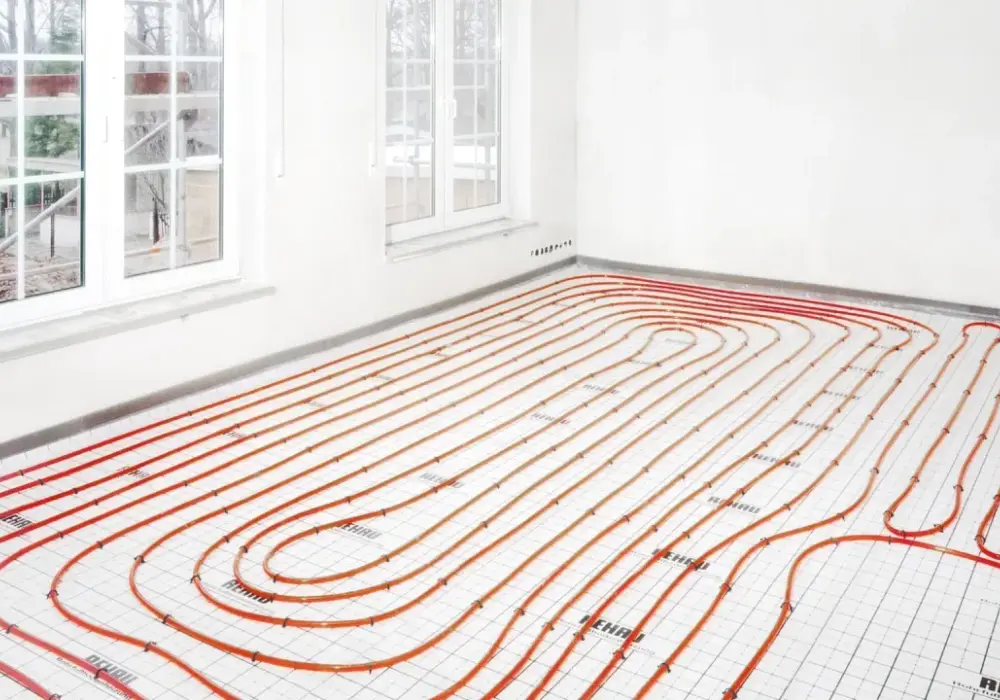

Najczęstsze błędy przy wspólnej instalacji
Najbardziej kosztowne pomyłki nie są widowiskowe. Zwykle zaczynają się od pozornie drobnych decyzji: „damy jeden obieg, bo będzie taniej”, „zawór mieszający jakoś się później ustawi”, „grzejniki i tak dogrzeją podłogę”. To właśnie takie skróty prowadzą do nierównej pracy systemu, a później do poprawek po wykończeniu domu.
- Brak zaworu mieszającego - podłoga dostaje zbyt gorącą wodę i traci komfort oraz bezpieczeństwo pracy.
- Za małe grzejniki - żeby dogrzać pomieszczenie, trzeba podnosić temperaturę całego układu, co psuje efektywność.
- Jedna pompa do wszystkiego - różne opory przepływu powodują, że jeden obieg zaczyna dominować nad drugim.
- Brak zaworów zwrotnych - ciepło potrafi migrować tam, gdzie nie powinno, zwłaszcza po wyłączeniu części instalacji.
- Zbyt agresywne sterowanie pokojowe - częste odcinanie obiegów rozjeżdża temperatury i obniża komfort.
- Za długa pętla podłogowa - rosną opory, spada przepływ i część podłogi robi się wyraźnie chłodniejsza.
- Stała zabudowa nad dużą częścią podłogi - meble, kuchenne szafki i grube dywany ograniczają oddawanie ciepła.
W praktyce szukam objawów już na etapie projektu: czy instalacja ma jasno rozdzielone strefy, czy przewidziano równoważenie, czy ktoś policzył moc grzejników przy niższej temperaturze zasilania. Jeśli te trzy rzeczy są pominięte, późniejsze „dokręcanie” zwykle tylko maskuje problem. A skoro mówimy o realnych decyzjach, warto jeszcze przywołać koszty i moment, w którym lepiej nie forsować jednego układu za wszelką cenę.
Ile to kosztuje i kiedy lepiej wybrać dwa niezależne obiegi
Tu nie ma jednej uczciwej kwoty, bo koszt zależy od liczby pętli, rodzaju źródła ciepła, automatyki i tego, czy robisz nowy dom, czy modernizację. Jako punkt odniesienia przyjmuję, że sam zestaw mieszający z pompą to zwykle wydatek rzędu kilkuset do około 2500 zł, a bardziej rozbudowane grupy z lepszą automatyką potrafią kosztować więcej. Gdy doliczysz siłowniki, regulatory pokojowe, bufor i przeróbki hydrauliczne, całość łatwo wychodzi na kilka tysięcy złotych, a w większym domu nawet wyraźnie powyżej tej granicy.
Nie zawsze warto na siłę robić jeden „uniwersalny” układ. Jeśli masz stare grzejniki wysokotemperaturowe i chcesz dołożyć podłogówkę tylko w kilku pomieszczeniach, czasem lepiej utrzymać dwa niezależne obiegi niż próbować wszystko spiąć jednym parametrem. Podobnie jest przy źródłach ciepła, które nie lubią częstych zmian temperatury. Wtedy prostsza hydraulika bywa nie tylko tańsza w montażu, ale też spokojniejsza w eksploatacji.
Mówiąc wprost: jeśli budynek wymaga bardzo różnych temperatur w różnych strefach, to lepszy jest układ mieszany z dobrze zaprojektowaną separacją obiegów. Jeśli różnice są małe i wszystko da się zasilić niskim parametrem, projekt staje się prostszy i tańszy. Kluczowe jest nie to, żeby „dało się podłączyć”, tylko żeby instalacja działała stabilnie przez lata.
Na etapie projektu i montażu oszczędza się najwięcej błędów, dlatego warto jeszcze sprawdzić kilka rzeczy zanim zamkniesz temat w kotłowni lub rozdzielaczu.
Co sprawdzić, zanim hydraulik zamknie temat na papierze
Gdy analizuję taką instalację, najpierw proszę o prosty schemat z temperaturami zasilania, powrotu i podziałem stref. Bez tego bardzo łatwo o nieporozumienie między projektantem, instalatorem i późniejszym użytkownikiem. To właśnie na etapie papieru widać, czy instalacja ma sens, czy tylko wygląda poprawnie.
- Sprawdź, czy źródło ciepła rzeczywiście nadaje się do pracy z dwoma różnymi parametrami.
- Ustal, które pomieszczenia mają być na podłogówce, a które na grzejnikach, zamiast mieszać wszystko bez logiki.
- Poproś o informację, gdzie dokładnie będzie zawór mieszający i jak będzie serwisowany.
- Zweryfikuj moc grzejników przy temperaturze, na jakiej faktycznie ma pracować instalacja.
- Upewnij się, że przewidziano równoważenie przepływów, a nie tylko „zwykłe podpięcie rur”.
- Sprawdź, czy podłoga pod zabudową stałą nie ma być nadmiernie obciążona cieplnie.
- Zapytaj o sposób sterowania strefami, bo to on decyduje o komforcie po sezonie rozruchowym.
Jeśli mam zostawić jedną praktyczną wskazówkę, to taką: nie oceniaj tej instalacji po samym koszcie rur i grzejników. O jej jakości decydują głównie temperatura, hydraulika i regulacja. Gdy te trzy elementy są dobrze policzone, połączenie podłogówki z grzejnikami działa przewidywalnie i wygodnie; gdy są zrobione „na skróty”, problemy wracają przy każdym sezonie grzewczym.
